专利摘要

本实用新型公开了一种多角度剪切气动剪钳，包括剪钳部分和气动装置；所述剪钳部分包括第一剪钳柄、第二剪钳柄、连接销柱和支撑弹簧；所述第一剪钳柄和第二剪钳柄的头端设计为C形结构，可实现多角度的完全剪切所述气动装置包括气动弹簧、滑动密封圈、活塞、缸体、端口密封圈、端盖和抽吸气柱；气动弹簧和活塞位于缸体的圆柱状通孔内部，气动弹簧和活塞能够在缸体内部滑动；所述活塞内部开有圆锥状孔，开孔位置位于端面，使得第一剪钳柄和第二剪钳柄的尾端能够完全伸入孔内。第一剪钳柄和第二剪钳柄的头端设计为C形结构且刀刃在边沿，因此能够实现多角度的完全剪切，精度高。该气动剪钳结构简单、操作方便且省时省力。

权利要求

1.一种多角度剪切气动剪钳，包括剪钳部分和气动装置；其特征在于所述剪钳部分包括第一剪钳柄、第二剪钳柄、连接销柱和支撑弹簧；所述第一剪钳柄和第二剪钳柄的中部通过连接销柱连接；所述连接销柱的两端均伸出于第一剪钳柄和第二剪钳柄的外部；第一剪钳柄和第二剪钳柄的头端内表面接触位置的外沿安装有刀刃；第一剪钳柄和第二剪钳柄的尾端内侧接触位置安装有支撑弹簧；所述第一剪钳柄和第二剪钳柄的头端设计为C形结构，实现不同角度的完全剪切；

所述气动装置包括气动弹簧、滑动密封圈、活塞、缸体、端口密封圈、端盖和抽吸气柱；所述活塞为圆柱状；所述缸体内部开有圆柱状通孔，通孔大小与活塞的形状匹配，气动弹簧和活塞位于缸体的圆柱状通孔内部；气动弹簧的一端与缸体的头端接触；所述气动弹簧的另一端与活塞的前端接触；所述活塞的中部外表面安装有滑动密封圈，同时内部开有圆锥状孔，开孔位置位于端面；气动弹簧的截面圆的直径≤活塞的截面圆的直径，且气动弹簧的截面圆的直径大小满足第一剪钳柄和第二剪钳柄剪切时尾端分开的最大角度；所述缸体的头端与连接销柱的伸出两端固定连接；所述缸体的尾端与端盖连接，两者之间安装有端口密封圈；所述端盖中部开孔，孔中安插有抽吸气柱。

说明书

技术领域

本实用新型涉及机械设备领域，具体是一种多角度剪切气动剪钳。

背景技术

传统的剪钳为手动剪钳，即需要借助人力才可完成剪断物件的动作，省力与剪钳手柄短小不可兼顾，根据杠杆原理，省力要求剪钳手柄必须长，而剪钳手柄长会出现使用不方便等问题。气动剪钳多用于电子行业、塑胶加工业及电线加工业等，用于完全剪断或裁切成品或半成品的气动工具，具有切面完整不易产生多余的毛边且可缩短工作时间、降低人力损耗等优点。

现有的气动剪钳大多结构复杂且使用的性能不稳定，难以实现完全剪切，并且切除方向单一，不能满足多个方向的剪切。

实用新型内容

针对现有技术的不足，本实用新型拟解决的技术问题是，提供一种多角度剪切气动剪钳。该气动剪钳能够实现多角度完全剪切且精度高。

本实用新型解决所述技术问题的技术方案是，提供一种多角度剪切气动剪钳，包括剪钳部分和气动装置；其特征在于所述剪钳部分包括第一剪钳柄、第二剪钳柄、连接销柱和支撑弹簧；所述第一剪钳柄和第二剪钳柄的中部通过连接销柱连接；所述连接销柱的两端均伸出于第一剪钳柄和第二剪钳柄的外部；第一剪钳柄和第二剪钳柄的头端内表面接触位置的外沿安装有刀刃；第一剪钳柄和第二剪钳柄的尾端内侧接触位置安装有支撑弹簧；所述第一剪钳柄和第二剪钳柄的头端设计为C形结构，实现不同角度的完全剪切；

所述气动装置包括气动弹簧、滑动密封圈、活塞、缸体、端口密封圈、端盖和抽吸气柱；所述活塞为圆柱状；所述缸体内部开有圆柱状通孔，通孔大小与活塞的形状匹配，气动弹簧和活塞位于缸体的圆柱状通孔内部；气动弹簧的一端与缸体的头端接触；所述气动弹簧的另一端与活塞的前端接触；所述活塞的中部外表面安装有滑动密封圈，同时内部开有圆锥状孔，开孔位置位于端面；气动弹簧的截面圆的直径≤活塞的截面圆的直径，且气动弹簧的截面圆的直径大小满足第一剪钳柄和第二剪钳柄剪切时尾端分开的最大角度；所述缸体的头端与连接销柱的伸出两端固定连接；所述缸体的尾端与端盖连接，两者之间安装有端口密封圈；所述端盖中部开孔，孔中安插有抽吸气柱。

与现有技术相比，本实用新型有益效果在于：第一剪钳柄和第二剪钳柄的头端设计为C形结构且刀刃在边沿，因此能够实现多角度的完全剪切，精度高。该气动剪钳结构简单、操作方便且省时省力。

附图说明

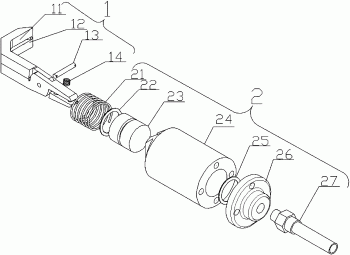

图1是本实用新型多角度剪切气动剪钳一种实施例的整体结构线性分解的结构示意图；(图中：1、剪钳部分；2、气动装置；11、第一剪钳柄；12、第二剪钳柄；13、连接销柱；14、支撑弹簧；21、气动弹簧；22、滑动密封圈；23、活塞；24、缸体；25、端口密封圈；26、端盖；27、抽吸气柱)

具体实施方式

下面给出本实用新型的具体实施例。具体实施例仅用于进一步详细说明本实用新型，不限制本申请权利要求的保护范围。

本实用新型提供了一种多角度剪切气动剪钳(参见图1，简称剪钳)，包括剪钳部分1和气动装置2；所述剪钳部分1包括第一剪钳柄11、第二剪钳柄12、连接销柱13和支撑弹簧14；所述第一剪钳柄11和第二剪钳柄12的中部通过连接销柱13连接；所述连接销柱13的两端均伸出于第一剪钳柄11和第二剪钳柄12的外部；第一剪钳柄11和第二剪钳柄12的头端内表面接触位置的外沿安装有刀刃，用于切割；第一剪钳柄11和第二剪钳柄12的尾端内侧接触位置安装有支撑弹簧14，用于将第一剪钳柄11和第二剪钳柄12的尾端分开，为头端进行切割准备；所述第一剪钳柄11和第二剪钳柄12的头端设计为C形结构，可实现多角度的完全剪切；

所述气动装置2包括气动弹簧21、滑动密封圈22、活塞23、缸体24、端口密封圈25、端盖26和抽吸气柱27；所述活塞23为圆柱状；所述缸体24内部开有圆柱状通孔，其大小与活塞23的形状匹配，气动弹簧21和活塞23位于缸体24的圆柱状通孔内部，气动弹簧21和活塞23能够在缸体24内部滑动；气动弹簧21的一端与缸体24的头端接触，为气动弹簧21提供阻挡作用；所述气动弹簧21的另一端与活塞23的前端接触；所述活塞23的中部外表面安装有滑动密封圈22，同时内部开有圆锥状孔，开孔位置位于端面，使得第一剪钳柄11和第二剪钳柄12的尾端能够完全伸入孔内；气动弹簧21的截面圆的直径≤活塞23的截面圆的直径，且气动弹簧21的截面圆的直径大小能够满足第一剪钳柄11和第二剪钳柄12剪切时尾端分开的最大角度；所述缸体24的头端与连接销柱13的伸出两端固定连接，缸体24的尾端与端盖26通过螺钉连接，两者之间安装有端口密封圈25；所述端盖26中部开孔，孔中安插有抽吸气柱27，用于外接抽吸设备。

本实用新型多角度剪切气动剪钳的工作原理和工作流程是：剪钳不工作时，缸体24嵌套在第一剪钳柄11和第二剪钳柄12的尾端外部。外接抽吸设备通过抽吸气柱27将气体压入缸体24内部，由于压力的作用，推动活塞23，缸体24的圆柱状通孔内部的气动弹簧21处于压缩状态，活塞23使得剪钳处于闭合状态，支撑弹簧14同样处于压缩状态。

当剪钳处于工作状态时，通过抽吸气柱27将压力释放，气动弹簧21推动活塞23在缸体24内部滑动，当第一剪钳柄11和第二剪钳柄12的尾端脱离活塞23的束缚时，支撑弹簧14推动第一剪钳柄11和第二剪钳柄12的尾端分离，第一剪钳柄11和第二剪钳柄12的头端处于张开状态。放入待切割物，外接抽吸设备通过抽吸气柱27将气体压入缸体24内部，由于压力的作用，推动活塞23前进，第一剪钳柄11和第二剪钳柄12的尾端进入活塞23内部的圆锥状孔中，由于孔的结构为圆锥状，使得第一剪钳柄11和第二剪钳柄12的尾端的张开角度逐渐减小，直至完全闭合，完成对待切割物的切割。由于第一剪钳柄11和第二剪钳柄12的头端为C型结构，因此可以完成不同角度的剪切，使得剪切完全、精确。

本实用新型未述及之处适用于现有技术。
