专利摘要

本发明涉及一种多功用节能洗衣机，在内筒的底部同轴固装一小托盘，在小托盘的外端中部同轴嵌装一输出轴，在输出轴的外端由内到外依次套装一蜗轮和一直齿轮，所述外筒铰装在支架上，由手柄实现水平与垂直两个位置的转换，当外筒处于水平状态时，输出轴上的蜗轮与安装在蜗轮上方的蜗杆啮合，并通过传动装置与一输入轴连接；当外筒处于垂直状态时，输出轴最外端的直齿轮恰与固装在支架下部的电机齿轮啮合连接，由电机及控制盒控制内筒高速旋转。本洗衣机解决了现有洗衣机只能够使用电能进行驱动，无法直接使用其他形式的能量的不足，该洗衣机可以直接使用各种机械能，同时保留了电动洗衣机的的功能，实现多功能多用途。

权利要求

1.一种多功用节能洗衣机，包括支架、外筒、内筒、筒盖、驱动装置及控制盒，在四方框架上部铰装外筒的下部，在外筒内底部同轴间隔铰装内筒，该外筒外端铰装筒盖；在外筒内的内筒由驱动装置驱动实现在外筒内的同轴旋转，其特征在于：所述外筒的下部径向对称各水平固装一上架，该两个上架的外端均固装有一支撑轴且该支撑轴通过支撑轴座与支架安装在一起，外筒以两端的上架为轴进行水平、垂直的摆转，其摆转的具体结构为：在其中一个支撑轴的端部固装一手柄，该手柄位于支架的侧边，在手柄下端部位的支架上固装有一下卡槽，在与支撑轴水平位置的支架上固装一上卡槽，下卡槽与上卡槽内均定位嵌装手柄的下端；在外筒处于水平状态时，手柄的下端定位嵌装在下卡槽内；在旋转手柄并使手柄端下端定位嵌装在上卡槽内时，外筒在手柄的摆转下处于垂直状态。

2.根据权利要求1所述的多功用节能洗衣机，其特征在于：所述外筒的下底为一大托盘，内筒的底部通过小托盘同轴固装在外筒的大托盘内，小托盘在外筒外底部同轴固装一输出轴，该输出轴同轴通过轴承安装在大托盘的外延筒内，在大托盘外延筒外部的输出轴上依次同轴固装有蜗轮和从动齿轮。

3.根据权利要求1所述的多功用节能洗衣机，其特征在于：

在外筒处于水平状态时，外筒内的内筒通过驱动装置采用输入轴与外部动力连接而实现内筒的慢速转动，所述驱动装置的结构为：在对应输出轴的蜗轮的支架上通过上轴承座水平固装有一中间轴，在中间轴的中部与输出轴蜗轮啮合固装有一蜗杆，在中间轴的一端同轴固装有一上链轮，该上链轮通过链条与上链轮垂直下方的支架上所固装的下链轮传动连接，下链轮同轴固装输入轴，该输入轴通过轴承及下轴承座安装在支架的下部；

在外筒通过手柄定位摆转而处于垂直状态时，在对应从动齿轮的支架上固装有一垂直向上的电机，该垂直电机的输入齿轮与输出轴的从动齿轮相啮合。

4.根据权利要求1所述的多功用节能洗衣机，其特征在于：在内筒的内缘壁上沿轴向均布制有搅拌凸筋。

说明书

技术领域

本发明属于洗衣机领域，涉及滚筒洗衣机，尤其是一种多功用节能洗衣机。

背景技术

目前公知的洗衣机有搅拌式、波轮式和滚筒式三种，都是由洗涤部分、传动部分、支撑部分、进排水部分和控制部分等五大部分组成。其中，搅拌式洗衣机使用电机带动搅拌棒和搅拌翼旋转，通过搅拌衣物的方法来达到清洗衣物的目的；波轮式洗衣机使用电机带动洗衣桶底部的波轮，产生强劲的水流，以水流为动力使衣物、水流和筒壁之间相互摩擦，达到去污的目的；滚动式洗衣机通过电机带动内筒旋转，带动衣物和水上下提起落下，通过挤压、拍打式运动和轻微的摩擦来洗净衣服。以上三种形式的洗衣机都需要使用电能来驱动相关部件，无法直接使用其他形式的能量，如跑步机的动能等。

通过检索，发现如下专利：

中国专利CN203159940U公开了一种健身滚筒洗衣机，包括健身车架、洗衣机机箱和传动机构，健身车架为脚蹬式驱动机构，传动机构将健身车架上的小链轮输出的动力分成两部分，一部分驱动洗衣机滚筒转动，另一部分驱动摩擦离合器反复往复运动，改变齿轮传动方式，以改变滚筒的旋转方向，防止衣物缠绕和损坏。传动机构设有换挡拨叉，通过换挡拨叉的拨动，可以改变齿轮传动方式，改变滚筒轴的转速，实现两个档位：洗衣档位和甩干档位。

上述专利虽然提到利用健身车的动能驱动洗衣机滚筒转动，但是该洗衣机只能使用机械能，不能像普通洗衣机一样使用电能洗衣，不能实现多功用。

中国专利CN201056632说明书公开了一种多功能节能滚筒洗衣机，包括机壳、外筒、外筒内的滚筒、驱动滚筒转动的电动机、及控制电路，机壳内设一个传动箱，该传动箱与外筒固定并通过支撑簧与机壳连接，其重量接近于传统滚筒的平衡水泥重量，该传动箱具有箱体、输出轮和输入轮，在输出轮和输入轮之间设置控制输出轮换向、变速及离合的机芯，传动箱的输出轮通过皮带与滚筒上的附加轮连接，传动箱的机芯部分设有操作杆，机外的驱动装置可通过传动箱的输入轮施加动力使滚筒旋转。

上述专利通过脚踏车驱动滚筒转动洗衣及电动机驱动滚筒转动甩干，但是结构偏复杂。

本专利申请与上述两篇专利及现有技术有本质的区别，且结构简单，实用性强。

发明内容

本发明的目的在于克服现有技术的不足之处，提供一种多功用节能洗衣机，该洗衣机可以直接使用各种机械能，达到节能的目的，同时保留了电动洗衣机的功能，实现多功能多用途，而且结构简单，设计科学合理。

本发明解决技术问题所采用的技术方案是：

一种多功用节能洗衣机，包括支架、外筒、内筒、筒盖、驱动装置及控制盒，在四方框架上部铰装外筒的下部，在外筒内底部同轴间隔铰装内筒，该外筒外端铰装筒盖；在外筒内的内筒由驱动装置驱动实现在外筒内的同轴旋转，其特征在于：所述外筒的下部径向对称各水平固装一上架，该两个上架的外端均固装有一支撑轴且该支撑轴通过支撑轴座与支架安装在一起，外筒以两端的上架为轴进行水平、垂直的摆转，其摆转的具体结构为：在其中一个支撑轴的端部固装一手柄，该手柄位于支架的侧边，在手柄下端部位的支架上固装有一下卡槽，在与支撑轴水平位置的支架上固装一上卡槽，下卡槽与上卡槽内均定位嵌装手柄的下端；在外筒处于水平状态时，手柄的下端定位嵌装在下卡槽内；在旋转手柄并使手柄端下端定位嵌装在上卡槽内时，外筒在手柄的摆转下处于垂直状态。

而且，所述外筒的下底为一大托盘，内筒的底部通过小托盘同轴固装在外筒的大托盘内，小托盘在外筒外底部同轴固装一输出轴，该输出轴同轴通过轴承安装在大托盘的外延筒内，在大托盘外延筒外部的输出轴上依次同轴固装有蜗轮和从动齿轮。

而且，在外筒处于水平状态时，外筒内的内筒通过驱动装置采用输入轴与外部动力连接而实现内筒的慢速转动，所述驱动装置的结构为：在对应输出轴的蜗轮的支架上通过上轴承座水平固装有一中间轴，在中间轴的中部与输出轴蜗轮啮合固装有一蜗杆，在中间轴的一端同轴固装有一上链轮，该上链轮通过链条与上链轮垂直下方的支架上所固装的下链轮传动连接，下链轮同轴固装输入轴，该输入轴通过轴承及下轴承座安装在支架的下部；

在外筒通过手柄定位摆转而处于垂直状态时，在对应从动齿轮的支架上固装有一垂直向上的电机，该垂直电机的输入齿轮与输出轴的从动齿轮相啮合。

而且，在内筒的内缘壁上沿轴向均布制有搅拌凸筋。

本发明的优点和积极效果是：

1、本洗衣机在输出轴的外端套装有一蜗轮，当外筒处于水平状态时，输出轴上的蜗轮与安装在蜗轮上方的蜗杆啮合，并通过传动装置与一输入轴连接，外部动能通过联轴器或摩擦轮与输入轴连接，再通过传动装置将动能传递给与内筒连接的输出轴上，实现内筒得低速旋转洗衣，解决了现有洗衣机只能够使用电能进行驱动，无法直接使用其他形式的能量的不足，该洗衣机可以直接使用各种机械能，如跑步机的动能，单车的动能等，达到节能的目的。

2、本洗衣机在输出轴的最外端套装一直齿轮，洗衣机外筒铰装在支架上，通过旋转手柄可以将洗衣机筒由水平状态调整到竖直状态，输出轴上的直齿轮恰好与置于支架底部的电机齿轮啮合，由电机控制高速旋转，此时的洗衣机相当于波轮洗衣机，由于洗衣机的内筒壁上制有搅拌凸筋，相当于波轮，同样可以起到搅拌水流和衣物的作用，所以该洗衣机保留了电动洗衣机的的功能，实现多功能多用途。

3、本洗衣机结合了滚筒型和波轮型洗衣机的特点，通过位置转换，使得机械结构简化，具有操作方便，易于使用的优点。

附图说明

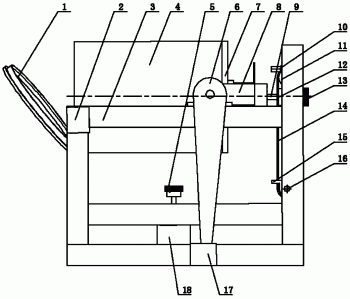

图1为本发明的主视图；

图2为图1的右视图；

图3为图1的左视图；

图4为图1的俯视图；

图5为本发明外筒、内筒及输出轴的装配结构示意图；

图6本发明的立体结构示意图；

图7为本发明的控制系统框图。

具体实施方式

下面结合附图并通过具体实施例对本发明作进一步详述，以下实施例只是描述性的，不是限定性的，不能以此限定本发明的保护范围。

一种多功用节能洗衣机，包括支架3、外筒4、内筒23、筒盖1、驱动装置及控制盒25，在四方框架上部水平铰装外筒的下部，在外筒内底部同轴间隔铰装内筒，该外筒外端铰装筒盖；在外筒内的内筒由驱动装置驱动实现在外筒内的同轴旋转，控制盒控制驱动装置的旋转状态。

本发明的创新点在于：

1、所述外筒的下部径向对称各水平固装一上架8，该两个上架的外端均固装有一支撑轴22且该支撑轴通过支撑轴座24与支架安装在一起；由此实现外筒以两端的上架为轴进行水平—垂直的摆转。其摆转的具体结构为：

在其中一个支撑轴的端部固装一手柄6，该手柄位于支架的侧边并竖直向下，在手柄下端部位的支架上固装有一下卡槽17，在与支撑轴水平位置的支架上固装一上卡槽2，下卡槽与上卡槽内均定位嵌装手柄的下端。在外筒处于水平状态时，手柄的下端定位嵌装在下卡槽内；在旋转手柄并使手柄端下端定位嵌装在上卡槽内时，外筒在手柄的摆转下处于垂直状态。

参见图6，所述外筒的下底为一大托盘7，内筒的底部通过小托盘28同轴固装在外筒的大托盘内，为了防止泄露，在小托盘与大托盘之间同轴安装有一密封圈27。该小托盘在外筒外底部同轴固装一输出轴9，该输出轴同轴通过轴承29安装在大托盘的外延筒内；在大托盘外延筒外部的输出轴上依次同轴固装有蜗轮12和从动齿轮13。

为了使内筒处于水平状态时衣物可在旋转中上升、下落，以及在内筒处于垂直状态时可以搅拌水流和衣物，在内筒的内缘壁上沿轴向均布制有搅拌凸筋26。

2、在外筒处于水平状态时，外筒内的内筒通过驱动装置采用输入轴16与外部动力连接而实现内筒的慢速转动，参见图2，所述驱动装置的结构为：

在对应输出轴的蜗轮的支架上通过上轴承座10水平固装有一中间轴19，在中间轴的中部与输出轴蜗轮啮合固装有一蜗杆20，在中间轴的一端同轴固装有一上链轮11，该上链轮通过链条14与上链轮垂直下方的支架上所固装的下链轮21传动连接，下链轮同轴固装输入轴，该输入轴通过轴承及下轴承座15安装在支架的下部。

在外筒通过手柄定位摆转而处于垂直状态时，在对应从动齿轮的支架上固装有一垂直向上的电机18，该垂直电机的输入齿轮5与输出轴的从动齿轮相啮合，由此实现电机控制内筒高速旋转，实现甩干功能。

筒盖通过铰链铰装在外筒的开口端，在筒盖的内端面同轴制有一凸环，使其能与外筒紧密闭合，在筒盖的外端面安装有手柄（图中未示出）。

本发明的工作原理：

洗衣桶水平状态时：

在此工作状态时，该洗衣机可以从其他运动机械上吸取动力，比如跑步机等，外部的动力由输入轴输入（可以通过摩擦轮或者联轴器和其他动力轴连接），带动下链轮旋转，下链轮通过链带动上链轮旋转，上链轮带动蜗杆所在的中间轴旋转，蜗杆带动蜗轮旋转，而蜗轮与洗衣桶内筒安装在同一根输出轴上，所以洗衣桶内筒缓慢旋转，内筒内的搅拌凸筋带动衣服不断上升和下落，从而实现洗衣的功能。

受限于输入动力的功率和比较大传动比，水平状态只可以洗衣服，不能实现脱水功能。洗完衣服之后，用力搬动手柄，使手柄从下卡槽中脱离，这时手柄带动整个洗衣桶旋转，原来蜗轮蜗杆啮合处脱离，当洗衣桶接近垂直位置时，洗衣桶尾部的直齿轮和电机上的直齿轮啮合，把手柄推进上卡槽中，便固定好洗衣桶。通过控制盒便可以控制电机高速旋转，实现脱水，也可以将衣物取出，手工拧干。

洗衣桶垂直状态时：

这时便可以当成完全电动的竖筒洗衣机使用，通过控制盒控制洗衣和脱水功能，即内筒正反转，内筒上的凸起部分搅动水流和衣物，实现洗衣，高速旋转脱水。

本发明的控制系统如图7所示：由触摸屏、AVR单片机和L298电机驱动芯片组成，主要功能如下：

1、在触摸屏上点“脱水”，电控阀打开，电机高速旋转，脱水，点“停止”，即停止脱水；

2、在触摸屏上点“洗衣+脱水”，自动正反转洗衣25分钟，然后自动脱水2分钟，然后即自动停止。期间点“停止”，洗衣机停止运转。
