专利摘要

本发明包括车体和车厢，车体包括驾驶室和水中行驶机构，车厢的前端设置有和淤泥提升机构，淤泥提升机构的侧下方匹配设置淤泥收集机构，淤泥提升机构的出口处设置有滤水传输装置和震动装置，滤水传输装置的出口处设置有料斗，料斗与淤泥烘干装置连接，滤水传输装置的底部设置有水箱，水箱的底部连接排水机构；淤泥烘干装置的出料端下方设置有转盘式半自动打包设备，转盘式半自动打包设备设置在车厢后端的打包箱内底部，打包箱的后端设置有可向下打开的门体，打包箱内设置有垫板。本发明能够对沟渠中的淤泥进行快速化清理、提升、沥干以及烘干处理，自动化程度高，解决了沟渠淤泥清理工作量大，淤泥过于潮湿不利于转运的技术难题。

权利要求

1.一种沟渠淤泥清理与打包一体化设备，它包括车体和车厢，车体包括驾驶室(3)和水中行驶机构(2)，其特征在于，车厢的前端设置有和淤泥提升机构(4)，淤泥提升机构(4)的侧下方匹配设置淤泥收集机构(1)，淤泥提升机构(4)的出口处设置有滤水传输装置(5)和震动装置(6)，滤水传输装置(5)的出口处设置有料斗(7)，料斗(7)与淤泥烘干装置(8)连接，滤水传输装置(5)的底部设置有水箱(10)，水箱(10)的底部连接排水机构(9)；淤泥烘干装置(8)的出料端下方设置有转盘式半自动打包设备(11)，转盘式半自动打包设备(11)设置在车厢后端的打包箱(12)内底部，打包箱(12)的后端设置有可向下打开的门体(13)，打包箱(12)内设置有用于包装后淤泥存放的垫板(14)，垫板(14)上设置有方便叉车叉取转运的槽口；转盘式半自动打包设备(11)包括电动旋转台(1101)和用于将包装袋套设的打包桶(1102)，打包桶(1102)的数量为多个，且在电动旋转台(1101)上方呈圆形阵列。

2.根据权利要求1所述的一种沟渠淤泥清理与打包一体化设备，其特征在于，淤泥提升机构(4)包括提升机壳体(403)，提升机壳体(403)的上下两端分别设置有第一转轴(405)和第二转轴(401)，第一转轴(405)与第二转轴(401)之间设置有链条(402)，链条(402)上均匀设置有多个提升料斗(404)，第一转轴(405)与电机的输出轴连接，提升机壳体(403)的上下两端均采用圆弧结构，提升机壳体(403)的右侧下方设置有淤泥收集箱体(407)，淤泥收集箱体(407)的下端设置有开口，淤泥收集机构(1)设置在淤泥收集箱体(407)内，淤泥收集箱体(407)开口处设置有斜板(412)和弧形状集料块(411)，提升机壳体(403)的右上端设置有出料斗(406)。

3.根据权利要求2所述的一种沟渠淤泥清理与打包一体化设备，其特征在于，出料斗(406)向右下方倾斜，提升机壳体(403)的内部且在位于出料斗(406)的底板处铰接导料板(408)，导料板(408)与出料斗(406)底部的支撑板(410)之间连接有第一弹簧(409)。

4.根据权利要求2所述的一种沟渠淤泥清理与打包一体化设备，其特征在于，提升料斗(404)的底部均匀分布多个沥水孔。

5.根据权利要求1所述的一种沟渠淤泥清理与打包一体化设备，其特征在于，震动装置(6)包括两个相对设置的挡板(601)，挡板(601)的上下及左右两端均设置有轴套(603)，轴套(603)均活动设置在杆体(604)上，杆体(604)的安装在上下两个固定块(602)上，轴套(603)与固定块(602)之间均设置有第二弹簧(605)；两个挡板(601)之间设置有底板(607)，底板(607)的底部设置有震动电机安装箱体(609)，震动电机安装箱体(609)的内部设置有震动电机(608)，水箱(10)安装在底板(607)上。

6.根据权利要求5所述的一种沟渠淤泥清理与打包一体化设备，其特征在于，滤水传输装置(5)为倾斜设置，它包括安装在挡板(601)之间的第三转轴(504)和第四转轴(503)，第三转轴(504)与第四转轴(503)之间设置有钢制网体传输带(502)，钢制网体传输带(502)上均匀分布有多个挡料块(501)，钢制网体传输带(502)的网孔直径为4～14目。

7.根据权利要求1所述的一种沟渠淤泥清理与打包一体化设备，其特征在于，淤泥烘干装置(8)包括烘干壳体(801)，烘干壳体(801)上均匀设置有多个恒温加热管(802)，烘干壳体(801)的左上端与料斗(7)密封连接，烘干壳体(801)的右下端设有出料口(804)，烘干壳体(801)的左侧密封连接第一箱体(807)，第一箱体(807)的左侧连接第二箱体(809)，烘干壳体(801)的内部设置有螺旋出料组件和防粘接结构(803)，螺旋出料组件包括旋转筒(805)，旋转筒(805)的外侧壁上设置有螺旋推进叶片(806)，旋转筒(805)与第一箱体(807)内部的减速电机(808)的输出轴连接。

8.根据权利要求1所述的一种沟渠淤泥清理与打包一体化设备，其特征在于，防粘接结构(803)为多个螺旋片段，螺旋片段焊接在烘干壳体(801)顶部内壁上，且分别在螺旋推进叶片(806)的螺距中。

9.根据权利要求7所述的一种沟渠淤泥清理与打包一体化设备，其特征在于，排水机构(9)包括排泥泵(901)、进泥管(902)和出泥管(903)，其中，进泥管(902)为金属波纹管；进泥管(902)的一端与水箱(10)的底部连接，另一端与排泥泵(901)的入口连接，出泥管(903)与排泥泵(901)的出口连接。

10.根据权利要求1所述的一种沟渠淤泥清理与打包一体化设备，其特征在于，淤泥收集机构(1)包括驱动轴(101)，驱动轴(101)与筒体(102)固定连接，筒体(102)的外壁上均匀分布有多个刮泥片(103)；刮泥片(103)为圆弧形状，且其末端设置有尖部；刮泥片(103)按照筒体(102)的中心轴呈顺时针方向分布。

说明书

技术领域

本发明属于涉及一种沟渠淤泥清理与打包一体化设备。

背景技术

水污染是由有害化学物质造成水的使用价值降低或丧失，污染环境的水，水污染普遍存在河流、水库及大小沟渠中，特别是沟渠中的水污染倍受人们的关注。面对水体污染，人们的环保意识的越来越强，且对于水污染的关切达到了空前的程度，地表水污染显而易见，地下水的污染却是触目惊心。

水体污染存在于大大小小的沟渠中，由于沟渠中的水流缓慢，沟渠中的水体长期受到污染物的侵害，沟渠中底部淤泥越来越多，且长期处于缺氧和发臭中，对水质和周围环境影响巨大，因此对于沟渠中的淤泥清理势在必行。现有对于沟渠中淤泥大多是通过人工进行清理的，人工清理淤泥工作量大，且清理后的淤泥由于过于潮湿，导致转运困难。

发明内容

本发明的目的是针对以上问题，提供一种沟渠淤泥清理与打包一体化 设备，能够对沟渠中的淤泥进行快速化清理、提升、沥干以及烘干处理， 自动化程度高，解决了沟渠淤泥清理工作量大，淤泥过于潮湿不利于转运 的技术难题。

为实现以上目的，本发明采用的技术方案是：它包括车体和车厢，车 体包括驾驶室和水中行驶机构，车厢的前端设置有和淤泥提升机构，淤泥 提升机构的侧下方匹配设置淤泥收集机构，淤泥提升机构的出口处设置有 滤水传输装置和震动装置，滤水传输装置的出口处设置有料斗，料斗与淤 泥烘干装置连接，滤水传输装置的底部设置有水箱，水箱的底部连接排水 机构；淤泥烘干装置的出料端下方设置有转盘式半自动打包设备，转盘式半自动打包设备设置在车厢后端的打包箱内底部，打包箱的后端设置有可 向下打开的门体，打包箱内设置有用于包装后淤泥存放的垫板，垫板上设 置有方便叉车叉取转运的槽口；转盘式半自动打包设备包括电动旋转台和 用于将包装袋套设的打包桶，打包桶的数量为多个，且在电动旋转台上方 呈圆形阵列。

进一步的，淤泥提升机构包括提升机壳体，提升机壳体的上下两端分 别设置有第一转轴和第二转轴，第一转轴与第二转轴之间设置有链条，链 条上均匀设置有多个提升料斗，第一转轴与电机的输出轴连接，提升机壳 体的上下两端均采用圆弧结构，提升机壳体的右侧下方设置有淤泥收集箱 体，淤泥收集箱体的下端设置有开口，淤泥收集机构设置在淤泥收集箱体 内，淤泥收集箱体开口处设置有斜板和弧形状集料块，提升机壳体的右上端设置有出料斗。

进一步的，出料斗向右下方倾斜，提升机壳体的内部且在位于出料斗 的底板处铰接导料板，导料板与出料斗底部的支撑板之间连接有第一弹簧。

进一步的，提升料斗的底部均匀分布多个沥水孔。

进一步的，震动装置包括两个相对设置的挡板，挡板的上下及左右两 端均设置有轴套，轴套均活动设置在杆体上，杆体的安装在上下两个固定 块上，轴套与固定块之间均设置有第二弹簧；两个挡板之间设置有底板， 底板的底部设置有震动电机安装箱体，震动电机安装箱体的内部设置有震 动电机，水箱安装在底板上。

进一步的，滤水传输装置为倾斜设置，它包括安装在挡板之间的第三 转轴和第四转轴，第三转轴与第四转轴之间设置有钢制网体传输带，钢制 网体传输带上均匀分布有多个挡料块，钢制网体传输带的网孔直径为4～14 目。

进一步的，淤泥烘干装置包括烘干壳体，烘干壳体上均匀设置有多个 恒温加热管，烘干壳体的左上端与料斗密封连接，烘干壳体的右下端设有 出料口，烘干壳体的左侧密封连接第一箱体，第一箱体的左侧连接第二箱 体，烘干壳体的内部设置有螺旋出料组件和防粘接结构，螺旋出料组件包 括旋转筒，旋转筒的外侧壁上设置有螺旋推进叶片，旋转筒与第一箱体内 部的减速电机的输出轴连接。

进一步的，防粘接结构为多个螺旋片段，螺旋片段焊接在烘干壳体顶 部内壁上，且分别在螺旋推进叶片的螺距中。

进一步的，排水机构包括排泥泵、进泥管和出泥管，其中，进泥管为 金属波纹管；进泥管的一端与水箱的底部连接，另一端与排泥泵的入口连 接，出泥管与排泥泵的出口连接。

进一步的，淤泥收集机构包括驱动轴，驱动轴与筒体固定连接，筒体 的外壁上均匀分布有多个刮泥片；刮泥片为圆弧形状，且其末端设置有尖 部；刮泥片按照筒体的中心轴呈顺时针方向分布。

本发明的有益效果：本发明提供了一种沟渠淤泥清理与打包一体化设 备，自动化程度高，解决了沟渠淤泥清理工作量大，淤泥过于潮湿不利于 转运的技术难题。

本发明先后对沟渠中的淤泥自动收集、清理、提升、沥干、烘干处理 以及自动化打包，同时方便了叉车的叉取和转运，打包后干燥的淤泥可以 直接利用及维修堤坝。

本发明在淤泥烘干装置中设置有防粘接结构，使淤泥在淤泥烘干装置 烘干过程中防止了淤泥结块而堵塞，使淤泥烘干装置能够顺利出料。

附图说明

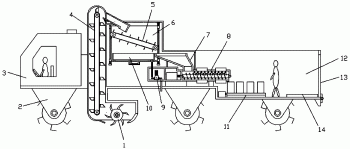

图1为本发明的结构示意图。

图2为本发明中淤泥提升机构的结构示意图。

图3为本发明出料斗安装在淤泥提升机构上时的结构示意图。

图4为本发明中滤水传输装置与震动装置的结构示意图。

图5为本发明中淤泥烘干装置和排水机构的结构示意图。

图6为本发明中淤泥收集机构的结构示意图。

图7为本发明中转盘式半自动打包设备的结构示意图。

图中所述文字标注表示为：1、淤泥收集机构；2、水中行驶机构；3、 驾驶室；4、淤泥提升机构；5、滤水传输装置；6、震动装置；7、料斗；8、 淤泥烘干装置；9、排水机构；10、水箱；11、转盘式半自动打包设备；12、 打包箱；13、门体；14、垫板；101、驱动轴；102、筒体；103、刮泥片； 401、第二转轴；402、链条；403、提升机壳体；404、提升料斗；405、第 一转轴；406、出料斗；407、淤泥收集箱体；408、导料板；409、第一弹 簧；410、支撑板；411、弧形状集料块；412、斜板；501、挡料块；502、 钢制网体传输带；503、第四转轴；504、第三转轴；601、挡板；602、固 定块；603、轴套；604、杆体；605、第二弹簧；607、底板；608、震动电 机；609、震动电机安装箱体；801、烘干壳体；802、恒温加热管；803、 防粘接结构；804、出料口；805、旋转筒；806、螺旋推进叶片；807、第 一箱体；808、减速电机；809、第二箱体；901、排泥泵；902、进泥管； 903、出泥管；1101、电动旋转台；1102、打包桶。

具体实施方式

为了使本领域技术人员更好地理解本发明的技术方案，下面结合附图 对本发明进行详细描述，本部分的描述仅是示范性和解释性，不应对本发 明的保护范围有任何的限制作用。

如图1-图7所示，本发明的具体结构为：它包括车体和车厢，车体包 括驾驶室3和水中行驶机构2，车厢的前端设置有和淤泥提升机构4，淤泥 提升机构4的侧下方匹配设置淤泥收集机构1，淤泥提升机构4的出口处设 置有滤水传输装置5和震动装置6，滤水传输装置5的出口处设置有料斗7， 料斗7与淤泥烘干装置8连接，滤水传输装置5的底部设置有水箱10，水 箱10的底部连接排水机构9；淤泥烘干装置8的出料端下方设置有转盘式 半自动打包设备11，转盘式半自动打包设备11设置在车厢后端的打包箱 12内底部，打包箱12的后端设置有可向下打开的门体13，打包箱12内设 置有用于包装后淤泥存放的垫板14，垫板14上设置有方便叉车叉取转运的 槽口；转盘式半自动打包设备11包括电动旋转台1101和用于将包装袋套 设的打包桶1102，打包桶1102的数量为多个，且在电动旋转台1101上方 呈圆形阵列。

优选的，淤泥提升机构4包括提升机壳体403，提升机壳体403的上下 两端分别设置有第一转轴405和第二转轴401，第一转轴405与第二转轴 401之间设置有链条402，链条402上均匀设置有多个提升料斗404，第一 转轴405与电机的输出轴连接，提升机壳体403的上下两端均采用圆弧结 构，提升机壳体403的右侧下方设置有淤泥收集箱体407，淤泥收集箱体407的下端设置有开口，淤泥收集机构1设置在淤泥收集箱体407内，淤泥 收集箱体407开口处设置有斜板412和弧形状集料块411，提升机壳体403 的右上端设置有出料斗406。

优选的，出料斗406向右下方倾斜，提升机壳体403的内部且在位于 出料斗406的底板处铰接导料板408，导料板408与出料斗406底部的支撑 板410之间连接有第一弹簧409。

优选的，提升料斗404的底部均匀分布多个沥水孔。

优选的，震动装置6包括两个相对设置的挡板601，挡板601的上下及 左右两端均设置有轴套603，轴套603均活动设置在杆体604上，杆体604 的安装在上下两个固定块602上，轴套603与固定块602之间均设置有第 二弹簧605；两个挡板601之间设置有底板607，底板607的底部设置有震 动电机安装箱体609，震动电机安装箱体609的内部设置有震动电机608， 水箱10安装在底板607上。

优选的，滤水传输装置5为倾斜设置，它包括安装在挡板601之间的 第三转轴504和第四转轴503，第三转轴504与第四转轴503之间设置有钢 制网体传输带502，钢制网体传输带502上均匀分布有多个挡料块501，钢 制网体传输带502的网孔直径为4～14目。

优选的，淤泥烘干装置8包括烘干壳体801，烘干壳体801上均匀设置 有多个恒温加热管802，烘干壳体801的左上端与料斗7密封连接，烘干壳 体801的右下端设有出料口804，烘干壳体801的左侧密封连接第一箱体 807，第一箱体807的左侧连接第二箱体809，烘干壳体801的内部设置有 螺旋出料组件和防粘接结构803，螺旋出料组件包括旋转筒805，旋转筒805 的外侧壁上设置有螺旋推进叶片806，旋转筒805与第一箱体807内部的减 速电机808的输出轴连接。

优选的，防粘接结构803为多个螺旋片段，螺旋片段焊接在烘干壳体 801顶部内壁上，且分别在螺旋推进叶片806的螺距中。

优选的，排水机构9包括排泥泵901、进泥管902和出泥管903，其中， 进泥管902为金属波纹管；进泥管902的一端与水箱10的底部连接，另一 端与排泥泵901的入口连接，出泥管903与排泥泵901的出口连接。

优选的，淤泥收集机构1包括驱动轴101，驱动轴101与筒体102固定 连接，筒体102的外壁上均匀分布有多个刮泥片103；刮泥片103为圆弧形 状，且其末端设置有尖部；刮泥片103按照筒体102的中心轴呈顺时针方 向分布。

本发明的技术要点在于实现淤泥进行自动化收集、清理、提升、振动 输送沥干、烘干以及实现自动装袋，最后在人工作用下实现包装袋的封口 以及人工将装袋的淤泥放置在垫板上。

本发明在具体使用时，通过淤泥收集机构1将淤泥采集到淤泥提升机 构4内，在于淤泥提升机构4将淤泥提升到滤水传输装置5上，滤水传输 装置5在传输过程中在震动装置6振动的作用下，实现淤泥沥水，沥水后 的淤泥通过料斗7进入到淤泥烘干装置8内，淤泥烘干装置8内的螺旋出 料组件将淤泥湿润的淤泥进行螺旋推进，同时在恒温加热管802的加热作 用下实现脱水，为防止淤泥在烘干过程中结团堵塞，在淤泥烘干装置8内 部设置有防粘接结构803为多个螺旋片段，803为多个螺旋片段螺旋片段焊 接在烘干壳体801顶部内壁上，且分别在螺旋推进叶片806的螺距中，在 淤泥在进行螺旋推进时在防粘接结构803切力作用下打破了结团，使淤泥 顺利的输出，最后掉落在转盘式半自动打包设备11中打包桶中的包装袋中， 完成自动化装袋。

需要说明的是，在本文中，术语“包括”、“包含”或者其任何其他变 体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物 品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或 者是还包括为这种过程、方法、物品或者设备所固有的要素。

本文中应用了具体个例对本发明的原理及实施方式进行了阐述，以上 实例的说明只是用于帮助理解本发明的方法及其核心思想。以上所述仅是 本发明的优选实施方式，应当指出，由于文字表达的有限性，而客观上存 在无限的具体结构，对于本技术领域的普通技术人员来说，在不脱离本发 明原理的前提下，还可以做出若干改进、润饰或变化，也可以将上述技术 特征以适当的方式进行组合；这些改进润饰、变化或组合，或未经改进将 发明的构思和技术方案直接应用于其它场合的，均应视为本发明的保护范 围。
