专利摘要

本实用新型公开了一种模块化游泳馆，通过运用左模块、右模块和中间模块形成游泳池，上述模块通过拼接角柱连接固定，将相邻的两模块拉紧在一起，而上述模块在拼接面上均设有内凹的密封槽，相对的两个密封槽之间锁定有内胎，内胎由充气后能胀起并使空气在内保持一定压力的弹性管制成，所述内胎在充气后膨胀并紧密的顶压在密封槽的槽壁上使内胎与槽壁之间密封贴合，实现上述模块之间的密封连接，本实用新型还公开了另一种模块化游泳馆，仅过左模块和右模块拼接形成游泳池。本实用新型运用模块的拼接方式，快速实现游泳馆的模块化安装制造，以及模块化拆卸，以便充分利用土地资源建设利民便民的游泳场馆。

权利要求

1.一种模块化游泳馆，其特征在于：包括左模块(1)和右模块(3)，所述左模块(1)和右模块(3)之间设置若干个中间模块(2)将二者连接形成游泳池，所述左模块(1)、右模块(3)和中间模块(2)分别包括池底(11)和前后池壁(12)，所述左模块(1)还包括左池壁(13)，所述右模块(3)相应的还包括右池壁(14)，所述左模块(1)、右模块(3)和中间模块(2)相互之间的拼接面上分别设有内凹的且槽口相对的密封槽(15)，所述密封槽(15)设在池底(11)和前后池壁(12)上并在三者间形成底边长、两侧边矮的U形状，拼接在一起的左右两个密封槽(15)之间设有内胎(4)，所述内胎(4)由充气后能胀起并使空气在内保持一定压力的弹性管制成，所述内胎(4)在充气后膨胀并紧密的顶压在密封槽(15)的槽壁上使内胎(4)与槽壁之间密封贴合，所述内胎(4)上设有外露的用于充气的充气嘴(41)，所述左模块(1)、右模块(3)和中间模块(2)的拼接面的前后两端分别设有拼接角柱(16)，所述拼接角柱(16)的上下两端分别固定有上角件(17)和下角件(18)，所述左模块(1)、右模块(3)和中间模块(2)相邻二者间的拼接角柱(16)拼接在一起，拼接在一起的两个拼接角柱(16)，其上端的两个上角件(17)之间设有用于将二者拉紧固定的第一角件锁紧装置(21)，下端的两个下角件(18)之间设有用于将二者拉紧固定的第二角件锁紧装置(22)，拼接在一起的两个拼接角柱(16)通过上角件(17)和下角件(18)从上下两端将两个拼接角柱(16)拉紧固定。

2.根据权利要求1所述的一种模块化游泳馆，其特征在于：所述左模块(1)位于前后池壁(12)和左池壁(13)的上端外围设有左走廊(100)，所述右模块(3)位于前后池壁(12)和右池壁(14)的上端外围设有右走廊(31)，所述中间模块(2)的后端设有从后端连通左走廊(100)和右走廊(31)的中间走廊(23)。

3.根据权利要求2所述的一种模块化游泳馆，其特征在于：该模块化游泳馆还包括分别与左模块(1)、中间模块(2)和右模块(3)相对应的左屋顶模块(5)、中间屋顶模块(6)和右屋顶模块(7)，所述左池壁(13)和右池壁(14)的前后两端分别设有外角柱(19)，所述外角柱(19)的上端固定有上角件(17)，所述左屋顶模块(5)、中间屋顶模块(6)和右屋顶模块(7)分别包括左屋顶(51)、中间屋顶(61)和右屋顶(71)，所述左屋顶(51)、中间屋顶(61)和右屋顶(71)的四个角上分别设有上角柱(52)，所述上角柱(52)的下端上固定有下角件(18)，所述左屋顶(51)上的上角柱(52)分别与左模块(1)上的外角柱(19)和拼接角柱(16)相对应，所述中间屋顶(61)上的上角柱(52)分别与中间模块(2)上的拼接角柱(16)相对应，所述右屋顶(71)上的上角柱(52)分别与右模块(3)上的外角柱(19)和拼接角柱(16)相对应，所述外角柱(19)上端的上角件(17)通过第三角件锁紧装置(53)与对应的上角柱(52)下端的下角件(18)连接固定，所述拼接角柱(16)上端的上角件(17)通过第一角件锁紧装置(21)与对应的上角柱(52)下端的下角件(18)连接固定。

4.根据权利要求3所述的一种模块化游泳馆，其特征在于：所述上角件(17)包括朝上的上定位孔(171)，所述下角件(18)包括朝下的下定孔(181)，所述上角件(17)和下角件(18)的侧面设有侧定位孔(172)，第一角件锁紧装置(21)包括上部能插入下角件(18)的下定孔(181)中、下部能插入上角件(17)的上定位孔(171)中的中间锁块(211)，所述中间锁块(211)的上部和下部分别设有锁定孔(212)，上部的锁定孔(212)在中间锁块(211)插入在下角件(18)中时对应该下角件(18)的侧定位孔(172)，下部的锁定孔(212)在中间锁块(211)插入在上角件(17)中时对应该上角件(17)的侧定位孔(172)，所述第一角件锁紧装置(21)还包括第一锁定件(213)，所述第一锁定件(213)上设有四个能穿过侧定位孔(172)插入锁定孔(212)中的锁定柱(214)，其中两个锁定柱(214)插入相邻的两个拼接角柱(16)上端的上角件(17)内，并插入在该上角件(17)内的锁定孔(212)中，另外两个锁定柱(214)插入与该两个拼接角柱(16)对应的上角柱(52)下端的下角件(18)内，并插入在该下角件(18)内的锁定孔(212)中，通过第一锁定件(213)将两个拼接角柱(16)的两个上角件(17)及所对应的两个上角柱(52)的两个下角件(18)彼此拉紧固定。

5.根据权利要求4所述的一种模块化游泳馆，其特征在于：所述第二角件锁紧装置(22)包括第二锁定件(221)，所述第二锁定件(221)上设有能同时插入相邻的两个拼接角柱(16)下端的下角件(18)的下定孔(181)中的定位柱(222)。

6.根据权利要求1至5中任一项所述的一种模块化游泳馆，其特征在于：该模块化游泳馆还包括位于游泳池外侧的楼梯模块(8)、污水处理模块(9)和洗手更衣模块(10)。

7.根据权利要求6所述的一种模块化游泳馆，其特征在于：所述楼梯模块(8)设于中间模块(2)的前端外侧，并拼接在左走廊(100)或右走廊(31)的前端，所述洗手更衣模块(10)位于游泳池的前侧，所述污水处理模块(9)通过水管与游泳池内部连通并用于驱使游泳池内部的水经其净化处理后再循环流入游泳池。

8.根据权利要求7所述的一种模块化游泳馆，其特征在于：所述洗手更衣模块(10)采用集装箱间隔成多个独立的空间制成，设有洗手间、更衣室和淋浴间。

9.一种模块化游泳馆，其特征在于：包括左模块(1)和右模块(3)，所述左模块(1)和右模块(3)拼接形成游泳池，所述左模块(1)和右模块(3)分别包括池底(11)和前后池壁(12)，所述左模块(1)还包括左池壁(13)，所述右模块(3)相应的还包括右池壁(14)，所述左模块(1)和右模块(3)在二者的拼接面上分别设有内凹的且槽口相对的密封槽(15)，所述密封槽(15)设在池底(11)和前后池壁(12)上并在三者间形成底边长、两侧边矮的U形状，拼接在一起的左右两个密封槽(15)之间设有U形内胎(4)，所述内胎(4)由充气后能胀起并使空气在内保持一定压力的弹性管制成，所述内胎(4)在充气后膨胀并紧密的顶压在密封槽(15)的槽壁上使内胎(4)与槽壁之间密封贴合，所述内胎(4)上设有外露的用于充气的充气嘴(41)，所述左模块(1)和右模块(3)在拼接面的前后两端分别设有拼接角柱(16)，所述拼接角柱(16)的上下两端分别固定有上角件(17)和下角件(18)，所述左模块(1)和右模块(3)通过拼接角柱(16)拼接在一起，拼接在一起的两个拼接角柱(16)，其上端的两个上角件(17)之间设有用于将二者拉紧固定的第一角件锁紧装置(21)，下端的两个下角件(18)之间设有用于将二者拉紧固定的第二角件锁紧装置(22)，拼接在一起的两个拼接角柱(16)通过上角件(17)和下角件(18)从上下两端将两个拼接角柱(16)拉紧固定，所述左模块(1)位于前后池壁(12)和左池壁(13)的上端外围设有左走廊(100)，所述右模块(3)位于前后池壁(12)和右池壁(14)的上端外围设有右走廊(31)，所述左走廊(100)和右走廊(31)相连通。

10.根据权利要求9所述的一种模块化游泳馆，其特征在于：该模块化游泳馆还包括分别与左模块(1)和右模块(3)相对应的左屋顶模块(5)和右屋顶模块(7)，所述左池壁(13)和右池壁(14)的前后两端分别设有外角柱(19)，所述外角柱(19)的上端固定有上角件(17)，所述左屋顶模块(5)和右屋顶模块(7)分别包括左屋顶(51)和右屋顶(71)，所述左屋顶(51)和右屋顶(71)的四个角上分别设有上角柱(52)，所述上角柱(52)的下端上固定有下角件(18)，所述左屋顶(51)上的上角柱(52)分别与左模块(1)上的外角柱(19)和拼接角柱(16)相对应，所述右屋顶(71)上的上角柱(52)分别与右模块(3)上的外角柱(19)和拼接角柱(16)相对应，所述外角柱(19)上端的上角件(17)通过第三角件锁紧装置(53)与对应的上角柱(52)下端的下角件(18)连接固定，所述拼接角柱(16)上端的上角件(17)通过第一角件锁紧装置(21)与对应的上角柱(52)下端的下角件(18)接固定，该模块化游泳馆还包括位于游泳池外侧的楼梯模块(8)、污水处理模块(9)和洗手更衣模块(10)。

说明书

【技术领域】

本实用新型涉及一种模块化游泳馆。

【背景技术】

当前游泳已成为人们日常生活中的一种体育运动，城市中基本都有专门的游泳馆，部分小区中也建有露天游泳池，这些游泳池通常都是采用混凝土等在一个特定的地方建造而成，由于游泳池属于大型建筑物，建造工期长，成本高，而且一旦建成，就成为固定的建筑物，无法移动和拆卸，长期占据其所在的土地和空间，除非拆除废止使用。这对于一些想短期建造游泳池，但过一段时间后土地和空间又有他用的地方，就不得不考虑和评估建造游泳池的可行性和效益问题，导致很多利民便民的游泳设施和方案无法落地。游泳是一项季节性较强的运动，户外混泥土游泳池在冬春季基本闲置，将造成土地资源的时季性浪费。

本实用新型就是针对这种情况而做出的。

【实用新型内容】

本实用新型所要解决的技术问题是提供一种结构简单、制造成本低、能模块化快速组装和拆卸的模块化游泳馆。

为解决上述技术问题，本实用新型一种模块化游泳馆，包括左模块和右模块，所述左模块和右模块之间设置若干个中间模块将二者连接形成游泳池，所述左模块、右模块和中间模块分别包括池底和前后池壁，所述左模块还包括左池壁，所述右模块相应的还包括右池壁，所述左模块、右模块和中间模块相互之间的拼接面上分别设有内凹的且槽口相对的密封槽，所述密封槽设在池底和前后池壁上并在三者间形成底边长、两侧边矮的U形状，拼接在一起的左右两个密封槽之间设有内胎，所述内胎由充气后能胀起并使空气在内保持一定压力的弹性管制成，所述内胎在充气后膨胀并紧密的顶压在密封槽的槽壁上使内胎与槽壁之间密封贴合，所述内胎上设有外露的用于充气的充气嘴，所述左模块、右模块和中间模块的拼接面的前后两端分别设有拼接角柱，所述拼接角柱的上下两端分别固定有上角件和下角件，所述左模块、右模块和中间模块相邻二者间的拼接角柱拼接在一起，拼接在一起的两个拼接角柱，其上端的两个上角件之间设有用于将二者拉紧固定的第一角件锁紧装置，下端的两个下角件之间设有用于将二者拉紧固定的第二角件锁紧装置，拼接在一起的两个拼接角柱通过上角件和下角件从上下两端将两个拼接角柱拉紧固定。

如上所述的一种模块化游泳馆，其特征在于：所述左模块位于前后池壁和左池壁的上端外围设有左走廊，所述右模块位于前后池壁和右池壁的上端外围设有右走廊，所述中间模块的后端设有从后端连通左走廊和右走廊的中间走廊。

如上所述的一种模块化游泳馆，其特征在于：该模块化游泳馆还包括分别与左模块、中间模块和右模块相对应的左屋顶模块、中间屋顶模块和右屋顶模块，所述左池壁和右池壁的前后两端分别设有外角柱，所述外角柱的上端固定有上角件，所述左屋顶模块、中间屋顶模块和右屋顶模块分别包括左屋顶、中间屋顶和右屋顶，所述左屋顶、中间屋顶和右屋顶的四个角上分别设有上角柱，所述上角柱的下端上固定有下角件，所述左屋顶上的上角柱分别与左模块上的外角柱和拼接角柱相对应，所述中间屋顶上的上角柱分别与中间模块上的拼接角柱相对应，所述右屋顶上的上角柱分别与右模块上的外角柱和拼接角柱相对应，所述外角柱上端的上角件通过第三角件锁紧装置与对应的上角柱下端的下角件连接固定，所述拼接角柱上端的上角件通过第一角件锁紧装置与对应的上角柱下端的下角件连接固定。

如上所述的一种模块化游泳馆，其特征在于：所述左屋顶的左侧和前后两侧、所述中间屋顶的前后两侧、所述右屋顶的右侧和前后两侧分别铰接有屋檐，所述屋檐通过顶杆撑起，所述顶杆一端与屋檐铰接，另一端与上角柱可拆卸连接。

如上所述的一种模块化游泳馆，其特征在于：所述上角件包括朝上的上定位孔，所述下角件包括朝下的下定孔，所述上角件和下角件的侧面设有侧定位孔，第一角件锁紧装置包括上部能插入下角件的下定孔中、下部能插入上角件的上定位孔中的中间锁块，所述中间锁块的上部和下部分别设有锁定孔，上部的锁定孔在中间锁块插入在下角件中时对应该下角件的侧定位孔，下部的锁定孔在中间锁块插入在上角件中时对应该上角件的侧定位孔，所述第一角件锁紧装置还包括第一锁定件，所述第一锁定件上设有四个能穿过侧定位孔插入锁定孔中的锁定柱，其中两个锁定柱插入相邻的两个拼接角柱上端的上角件内，并插入在该上角件内的锁定孔中，另外两个锁定柱插入与该两个拼接角柱对应的上角柱下端的下角件内，并插入在该下角件内的锁定孔中，通过第一锁定件将两个拼接角柱的两个上角件及所对应的两个上角柱的两个下角件彼此拉紧固定。

如上所述的一种模块化游泳馆，其特征在于：所述第二角件锁紧装置包括第二锁定件，所述第二锁定件上设有能同时插入相邻的两个拼接角柱下端的下角件的下定孔中的定位柱。

如上所述的一种模块化游泳馆，其特征在于：所述第三角件锁紧装置包括中间锁块、第一侧锁块和第二侧锁块，所述下角件和上角件与侧定位孔垂直的侧面上设有供第一侧锁块插入的嵌入口，所述中间锁块上设有与嵌入口相对应的嵌入孔，所述第一侧锁块的中部设有能与锁定孔正对的嵌入槽；通过中间锁块同时插入外角柱上端的上角件和该外角柱对应的上角柱下端的下角件中；通过第一侧锁块从该上角件的嵌入口插入中间锁块下部的嵌入孔中，通过将第二侧锁块从侧定位孔插入中间锁块下部的锁定孔和与之相对的第一侧锁块的嵌入槽中，将中间锁块和该上角件相固定；通过另外的第一侧锁块从该下角件的嵌入口插入中间锁块上部的嵌入孔中，通过将另外的第二侧锁块从侧定位孔插入中间锁块上部的锁定孔和与之相对的第一侧锁块的嵌入槽中，将中间锁块和该下角件相固定。

如上所述的一种模块化游泳馆，其特征在于：该模块化游泳馆还包括位于游泳池外侧的楼梯模块、污水处理模块和洗手更衣模块。

如上所述的一种模块化游泳馆，其特征在于：所述楼梯模块设于中间模块的前端外侧，并拼接在左走廊或右走廊的前端，所述洗手更衣模块位于游泳池的前侧，所述污水处理模块通过水管与游泳池内部连通并用于驱使游泳池内部的水经其净化处理后再循环流入游泳池。

如上所述的一种模块化游泳馆，其特征在于：所述洗手更衣模块采用集装箱间隔成多个独立的空间制成，设有洗手间、更衣室和淋浴间。

为解决上述技术问题，本实用新型的另一种模块化游泳馆，包括左模块和右模块，所述左模块和右模块拼接形成游泳池，所述左模块和右模块分别包括池底和前后池壁，所述左模块还包括左池壁，所述右模块相应的还包括右池壁，所述左模块和右模块在二者的拼接面上分别设有内凹的且槽口相对的密封槽，所述密封槽设在池底和前后池壁上并在三者间形成底边长、两侧边矮的U形状，拼接在一起的左右两个密封槽之间设有U形内胎，所述内胎由充气后能胀起并使空气在内保持一定压力的弹性管制成，所述内胎在充气后膨胀并紧密的顶压在密封槽的槽壁上使内胎与槽壁之间密封贴合，所述内胎上设有外露的用于充气的充气嘴，所述左模块和右模块在拼接面的前后两端分别设有拼接角柱，所述拼接角柱的上下两端分别固定有上角件和下角件，所述左模块和右模块通过拼接角柱拼接在一起，拼接在一起的两个拼接角柱，其上端的两个上角件之间设有用于将二者拉紧固定的第一角件锁紧装置，下端的两个下角件之间设有用于将二者拉紧固定的第二角件锁紧装置，拼接在一起的两个拼接角柱通过上角件和下角件从上下两端将两个拼接角柱拉紧固定，所述左模块位于前后池壁和左池壁的上端外围设有左走廊，所述右模块位于前后池壁和右池壁的上端外围设有右走廊，所述左走廊和右走廊相连通。

如上所述的一种模块化游泳馆，其特征在于：该模块化游泳馆还包括分别与左模块和右模块相对应的左屋顶模块和右屋顶模块，所述左池壁和右池壁的前后两端分别设有外角柱，所述外角柱的上端固定有上角件，所述左屋顶模块和右屋顶模块分别包括左屋顶和右屋顶，所述左屋顶和右屋顶的四个角上分别设有上角柱，所述上角柱的下端上固定有下角件，所述左屋顶上的上角柱分别与左模块上的外角柱和拼接角柱相对应，所述右屋顶上的上角柱分别与右模块上的外角柱和拼接角柱相对应，所述外角柱上端的上角件通过第三角件锁紧装置与对应的上角柱下端的下角件连接固定，所述拼接角柱上端的上角件通过第一角件锁紧装置与对应的上角柱下端的下角件接固定，该模块化游泳馆还包括位于游泳池外侧的楼梯模块、污水处理模块和洗手更衣模块。

与现有技术相比，本实用新型有如下优点：本实用新型通过运用左模块、右模块和中间模块，或者直接通过左模块和右模块拼接形成游泳池，通过密封槽和内胎的配合实现模块之间的密封连接，并通过与左模块、右模块和中间模块相对应的左屋顶模块、中间屋顶模块和右屋顶模块形成屋顶，模块之间通过角柱和角件结构连接固定，方便安装和拆卸，并通过楼梯模块、污水处理模块和洗手更衣模块形成功能完善的游泳馆，本实用新型运用模块的拼接方式，实现游泳馆的模块化安装制造，模块化的搬运，模块化组装和拆卸，而且拆装简单方便，安装和拆卸便捷快速，耗时短，能够根据需求快速在广场、短期审批的空地上搭建起来，如夏季时搭建，冬季拆除，能够灵活运用土地和空间，拆除后的各个模块可重复使用，节约成本，提高效益，利民便民。

【附图说明】

下面结合附图对本实用新型的具体实施方式作进一步详细说明，其中：

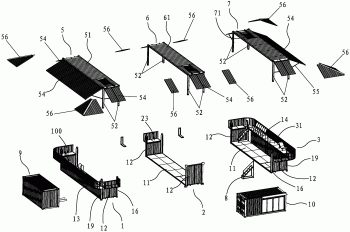

图1是本实用新型的爆炸图；

图2是游泳池的结构示意图；

图3是中间模块和内胎的爆炸图；

图4是中间模块的剖视图；

图5是图4中的局部放大图A；

图6是两个拼接角柱和对应的上角柱的连接结构的爆炸图；

图7是外角柱和对应的上角柱的连接结构的爆炸图；

图8是下角件的结构示意图；

图9是制造前后池壁、左池壁、右模块所使用的材料的结构示意图；

图10是本实用新型的一种模块化游泳馆的装配结构图。

【具体实施方式】

下面结合附图对本实用新型作进一步描述：

如图1至图10所示一种模块化游泳馆，包括左模块1和右模块3，所述左模块1和右模块3之间设置若干个中间模块2将二者连接形成游泳池，所述左模块1、右模块3和中间模块2分别包括池底11和前后池壁12，所述左模块1还包括左池壁13，所述右模块3相应的还包括右池壁14，所述左模块1、右模块3和中间模块2相互之间的拼接面上分别设有内凹的且槽口相对的密封槽15，所述密封槽15设在池底11和前后池壁12上并在三者间形成底边长、两侧边矮的U形状，拼接在一起的左右两个密封槽15之间设有内胎4，所述内胎4由充气后能胀起并使空气在内保持一定压力的弹性管制成，所述内胎4在充气后膨胀并紧密的顶压在密封槽15的槽壁上使内胎4与槽壁之间密封贴合，所述内胎4上设有外露的用于充气的充气嘴41，所述左模块1、右模块3和中间模块2的拼接面的前后两端分别设有拼接角柱16，所述拼接角柱16的上下两端分别固定有上角件17和下角件18，所述左模块1、右模块3和中间模块2相邻二者间的拼接角柱16拼接在一起，拼接在一起的两个拼接角柱16，其上端的两个上角件17之间设有用于将二者拉紧固定的第一角件锁紧装置21，下端的两个下角件18之间设有用于将二者拉紧固定的第二角件锁紧装置22，拼接在一起的两个拼接角柱16通过上角件17和下角件18从上下两端将两个拼接角柱16拉紧固定，所述左模块1、右模块3和中间模块2中，相邻的两个模块通过前后两端的拼接角柱16拉紧并连接固定在一起，而两个模块之间的拼接面之间的密封连接，则通过内胎4充气和密封槽15紧密贴合实现，其中内胎4的左半部分位于左侧的密封槽15中，内胎4的右半部分位于右侧的密封槽15中，由于充气后的内胎4能够弹性变形，其能随密封槽15的槽壁的形状相适应的变换结构并紧贴在槽壁上，使得池底11在水压下，使密封槽15产生变形时，内胎4跟随密封槽15变动，内胎4仍然跟密封槽15的槽壁密封配合，解决了由于制造误差、使用受压变形所带来的漏水问题，实现了游泳池大型模块的密封性连接。

所述左模块1位于前后池壁12和左池壁13的上端外围设有左走廊100，所述右模块3位于前后池壁12和右池壁14的上端外围设有右走廊31，所述中间模块2的后端设有从后端连通左走廊100和右走廊31的中间走廊23，左走廊100、右走廊31和中间走廊23连通形成供人在游泳池外侧行走的走廊。

该模块化游泳馆还包括位于游泳池外侧的楼梯模块8、污水处理模块9和洗手更衣模块10。所述楼梯模块8设于中间模块2的前端外侧，并拼接在左走廊100或右走廊31的前端，所述洗手更衣模块10位于游泳池的前侧，便于人们在游泳池和洗手间或更衣间之间走动，所述污水处理模块9通过水管与游泳池内部连通并用于驱使游泳池内部的水经其净化处理后再循环流入游泳池。

所述洗手更衣模块10采用集装箱间隔成多个独立的空间制成，设有洗手间、更衣室和淋浴间。当然，所述洗手更衣模块10根据人流量的大小可以并排设置多个。

所述左模块1、右模块3和中间模块2为矩形结构，便于组成矩形游泳池，游泳空间好，而且拼接结构简单。

所述池底11通过骨架和地板组成，所述地板铺设在骨架上，所述密封槽15设置在拼接角柱16和骨架上，如图9，所述前后池壁、左池壁、右模块使用波浪结构的金属板材制成，如集装箱箱体所采用的材料结构。左模块1、中间模块2和右模块3中，每个模块的池底与其对应的池壁之间密封连接。

该模块化游泳馆还包括分别与左模块1、中间模块2和右模块3相对应的左屋顶模块5、中间屋顶模块6和右屋顶模块7，所述左池壁13和右池壁14的前后两端分别设有外角柱19，所述外角柱19的上端固定有上角件17，所述左屋顶模块5、中间屋顶模块6和右屋顶模块7分别包括左屋顶51、中间屋顶61和右屋顶71，所述左屋顶51、中间屋顶61和右屋顶71的四个角上分别设有上角柱52，所述上角柱52的下端上固定有下角件18，所述左屋顶51上的上角柱52分别与左模块1上的外角柱19和拼接角柱16相对应，所述中间屋顶61上的上角柱52分别与中间模块2上的拼接角柱16相对应，所述右屋顶71上的上角柱52分别与右模块3上的外角柱19和拼接角柱16相对应，所述外角柱19上端的上角件17通过第三角件锁紧装置53与对应的上角柱52下端的下角件18连接固定，所述拼接角柱16上端的上角件17通过第一角件锁紧装置21与对应的上角柱52下端的下角件18连接固定。

所述左屋顶51的左侧和前后两侧、所述中间屋顶61的前后两侧、所述右屋顶71的右侧和前后两侧分别铰接有屋檐54，所述屋檐54通过顶杆55撑起，所述顶杆55一端与屋檐54铰接，另一端与上角柱52可拆卸连接。通过可收折的屋檐，便于搬运。

通过独立的左屋顶模块5、中间屋顶模块6和右屋顶模块7拼接在左模块1、中间模块2和右模块3上方形成屋顶，并通过屋檐54撑开挡在走廊上，能够遮阳挡雨，可以在走廊上放置躺椅、座椅、茶几等娱乐休闲工具。

所述上角件17包括朝上的上定位孔171，所述下角件18包括朝下的下定孔181，所述上角件17和下角件18的侧面设有侧定位孔172，第一角件锁紧装置21包括上端能插入下角件18的下定孔181中、下端能插入上角件17的上定位孔171中的中间锁块211，所述中间锁块211的上部和下部分别设有锁定孔212，上部的锁定孔212在中间锁块211插入在下角件18中时对应该下角件18的侧定位孔172，下部的锁定孔212在中间锁块211插入在上角件17中时对应该上角件17的侧定位孔172，所述第一角件锁紧装置21还包括第一锁定件213，所述第一锁定件213上设有四个能穿过侧定位孔172插入锁定孔212中的锁定柱214，其中两个锁定柱214插入相邻的两个拼接角柱16上端的上角件17内，并插入在该上角件17内的锁定孔212中，另外两个锁定柱214插入与该两个拼接角柱16对应的上角柱52下端的下角件18内，并插入在该下角件18内的锁定孔212中，通过第一锁定件213将两个拼接角柱16的两个上角件17及所对应的两个上角柱52的两个下角件18彼此拉紧固定，结构简单，拆装便捷。

所述第二角件锁紧装置22包括第二锁定件221，所述第二锁定件221上设有能同时插入相邻的两个拼接角柱16下端的下角件18的下定孔181中的定位柱222，由于两定位柱222间距固定，通过两定位柱222插入两下角件18中从而将两下角件18拉紧固定，操作简单方便。

所述第三角件锁紧装置53包括中间锁块211、第一侧锁块531和第二侧锁块532，所述下角件18和上角件17与侧定位孔172垂直的侧面上设有供第一侧锁块531插入的嵌入口182，所述中间锁块211上设有与嵌入口182相对应的嵌入孔213，所述第一侧锁块531的中部设有能与锁定孔212正对的嵌入槽533，通过中间锁块211同时插入外角柱19上端的上角件17和该外角柱19对应的上角柱52下端的下角件18中，通过第一侧锁块531从该上角件17的嵌入口182插入中间锁块211下部的嵌入孔213中，通过将第二侧锁块532从侧定位孔172插入中间锁块211下部的锁定孔212和与之相对的第一侧锁块531的嵌入槽533中，将中间锁块211和该上角件17相固定；通过另外的第一侧锁块531从该下角件18的嵌入口182插入中间锁块211上部的嵌入孔213中，通过将另外的第二侧锁块532从侧定位孔172插入中间锁块211上部的锁定孔212和与之相对的第一侧锁块531的嵌入槽533中，将中间锁块211和该下角件17相固定。拆卸时，将相应的第二侧锁块532和第一侧锁块531分别卸下，即可将该该外角柱19和上角柱52从上下放下拆下，结构简单，拆装方便。

当然，所述第一角件锁紧装置21、第二角件锁紧装置22和第三角件锁紧装置53还可以采用螺栓和螺母的连接锁紧结构。

上述的左模块1、右模块3、中间模块2、楼梯模块8、左屋顶模块5、中间屋顶模块6、右屋顶模块7、污水处理模块9和洗手更衣模块10在未拼装前，分别可独立搬运移动。

一种制造上述的模块化游泳馆的方法，包括如下步骤：

A、选择好建造游泳馆的空地，将该空地铺平；

B、将左模块1、右模块3、中间模块2、楼梯模块8、左屋顶模块5、中间屋顶模块6、右屋顶模块7、污水处理模块9和洗手更衣模块10分别搬运过来，所述左模块1、右模块3、中间模块2、楼梯模块8、污水处理模块9和洗手更衣模块10的底部分别设有用于供叉车叉起的叉孔或叉槽，通过叉车对左模块1、右模块3、中间模块2、楼梯模块8、污水处理模块9和洗手更衣模块10进行搬运拼接；

C、将左模块1、右模块3和中间模块2对应拼接在一起：将内胎4预先充入一部分气体，使内胎4涨起具备一定的形状并且能侧向放入密封槽15中，拼接时，将每个拼接面对应的两个密封槽15合拢并分别从左右两侧套在内胎4上，每组拼接在一起的两个拼接角柱16，其上端的两个上角件17通过第一角件锁紧装置21拉紧固定，下端的两个下角件18通过第二角件锁紧装置22拉紧固定，通过上角件17和下角件18从上下两端将拼接在一起的两个拼接角柱16拉紧固定，通过每个拼接面对应的前后两组拼接角柱16的拉紧固定将左模块1、右模块3和中间模块2两两之间连接固定，同时将内胎4锁定在相对的两个密封槽15所形成的腔中；由于内胎4较长，内胎4预先充气涨起具备一定的形状，便于内胎4在密封槽15中定位，也防止内胎4扭转打结；

D、通过外露充气嘴41往内胎4中充气使内胎4膨胀并紧密的顶压在密封槽15的槽壁上，使内胎4与槽壁之间密封贴合；

E、将楼梯模块8设于中间模块2的前端外侧，并拼接在左走廊100或右走廊31的前端，以便供人爬上左走廊100、右走廊31和中间走廊23所形成的走廊；

F、将左屋顶模块5、中间屋顶模块6和右屋顶模块7吊起并分别与左模块1、中间模块2和右模块3连接：将所述左屋顶51上的上角柱52分别与左模块1上的外角柱19和拼接角柱16相对应，所述中间屋顶61上的上角柱52分别与中间模块2上的拼接角柱16相对应，所述右屋顶71上的上角柱52分别与右模块3上的外角柱19和拼接角柱16相对应，将外角柱19上端的上角件17与对应的上角柱52下端的下角件18通过第三角件锁紧装置53连接固定，将拼接角柱16上端的上角件17与对应的上角柱52下端的下角件18通过第一角件锁紧装置21连接固定；

G、所述左屋顶51、中间屋顶61和右屋顶71上铰接的屋檐54通过顶杆55撑开；

H、在相邻两屋檐54的间隙处盖上遮挡片56连接；

I、将所述污水处理模块9通过水管与游泳池内部连通形成循环回路，以便使游泳池内部的水经污水处理模块9净化处理后再循环流入游泳池，所述洗手更衣模块10搬运到游泳池的前侧，以便接近楼梯模块8上下楼梯。

在需要拆走该游泳馆时，只需脱开上述各个模块之间的紧固连接，将各个模块移走即可。

本实用新型能够实现游泳馆的模块化安装制造，模块化组装和拆卸，而且拆装简单方便，安装和拆卸便捷快速，耗时短，能够根据需求快速在广场、短期审批的空地上搭建起来，如夏季时搭建，冬季拆除，能够灵活运用土地和空间，节约成本，提高效益，利民便民。

本实用新型中一种模块化游泳馆，还可以只包括左模块1和右模块3，通过所述左模块1和右模块3拼接形成游泳池，所述左模块1和右模块3分别包括池底11和前后池壁12，所述左模块1还包括左池壁13，所述右模块3相应的还包括右池壁14，所述左模块1和右模块3在二者的拼接面上分别设有内凹的且槽口相对的密封槽15，所述密封槽15设在池底11和前后池壁12上并在三者间形成底边长、两侧边矮的U形状，拼接在一起的左右两个密封槽15之间设有内胎4，所述内胎4由充气后能胀起并使空气在内保持一定压力的弹性管制成，所述内胎4在充气后膨胀并紧密的顶压在密封槽15的槽壁上使内胎4与槽壁之间密封贴合，所述内胎4上设有外露的用于充气的充气嘴41，所述左模块1和右模块3在拼接面的前后两端分别设有拼接角柱16，所述拼接角柱16的上下两端分别固定有上角件17和下角件18，所述左模块1和右模块3通过拼接角柱16拼接在一起，拼接在一起的两个拼接角柱16，其上端的两个上角件17之间设有用于将二者拉紧固定的第一角件锁紧装置21，下端的两个下角件18之间设有用于将二者拉紧固定的第二角件锁紧装置22，拼接在一起的两个拼接角柱16通过上角件17和下角件18从上下两端将两个拼接角柱16拉紧固定，所述左模块1位于前后池壁12和左池壁13的上端外围设有左走廊100，所述右模块3位于前后池壁12和右池壁14的上端外围设有右走廊31，所述左走廊100和右走廊31相连通，该模块化游泳馆还包括分别与左模块1和右模块3相对应的左屋顶模块5和右屋顶模块7，所述左池壁13和右池壁14的前后两端分别设有外角柱19，所述外角柱19的上端固定有上角件17，所述左屋顶模块5和右屋顶模块7分别包括左屋顶51和右屋顶71，所述左屋顶51和右屋顶71的四个角上分别设有上角柱52，所述上角柱52的下端上固定有下角件18，所述左屋顶51上的上角柱52分别与左模块1上的外角柱19和拼接角柱16相对应，所述右屋顶71上的上角柱52分别与右模块3上的外角柱19和拼接角柱16相对应，所述外角柱19上端的上角件17通过第三角件锁紧装置53与对应的上角柱52下端的下角件18连接固定，所述拼接角柱16上端的上角件17通过第一角件锁紧装置21与对应的上角柱52下端的下角件18接固定，该模块化游泳馆还包括位于游泳池外侧的楼梯模块8、污水处理模块9和洗手更衣模块10。
