专利摘要

本实用新型提供了一种多层管廊穿管器滚排装置，包括至少两层穿管器滚排装置，每层所述穿管器滚排装置包括一列滚排，至少一个行走通道，手动葫芦一和手动葫芦二，所述滚排包括至少两个混凝土梁用穿管器和至少两个钢梁用穿管器，所述混凝土梁用穿管器和钢梁用穿管器分别设置在管廊混凝土梁和管廊钢梁上，所述混凝土梁用穿管器和所述钢梁用穿管器上均设有滚动部件。本实用新型所述的多层管廊穿管器滚排装置，能够减少吊车的使用量，降低成本，减少安全风险。

权利要求

1.一种多层管廊穿管器滚排装置，其特征在于：包括至少两层穿管器滚排装置，每层所述穿管器滚排装置包括一列滚排(4)，至少一个行走通道(6)，手动葫芦一(8)和手动葫芦二(9)，所述滚排(4)包括至少两个混凝土梁用穿管器(5)和至少两个钢梁用穿管器(7)，所述混凝土梁用穿管器(5)和所述钢梁用穿管器(7)分别设置在管廊混凝土梁(2)和管廊钢梁(3)上，所述混凝土梁用穿管器(5)和所述钢梁用穿管器(7)上均设有滚动部件。

2.根据权利要求1所述的多层管廊穿管器滚排装置，其特征在于：所述手动葫芦一(8)和手动葫芦二(9)设置在所述穿管器滚排装置的所述滚排(4)的末端。

3.根据权利要求1所述的多层管廊穿管器滚排装置，其特征在于：所述混凝土梁用穿管器(5)和所述钢梁用穿管器(7)的所述滚动部件均由聚四氟乙烯制成。

4.根据权利要求1所述的多层管廊穿管器滚排装置，其特征在于：所述行走通道(6)有两道，两道所述行走通道(6)分别平行设置于所述滚排的一侧。

5.根据权利要求1-4任意一项所述的多层管廊穿管器滚排装置，其特征在于：所述行走通道(6)是由脚手架管和钢跳板搭设而成。

说明书

技术领域

本实用新型涉及管廊管道施工技术领域，尤其是涉及一种多层管廊穿管器滚排装置。

背景技术

随着国家经济的发展，石油、化工、冶金等各行业项目建设规模越来越大，全厂管廊、装置区域管廊设计越来越高，管廊上的管道设计布置越来越密集，加上管廊高度较高，距离较长，给管廊上的管道吊装就位造成很大的难度。使用传统(如吊车直接穿管法、倒链牵引穿管法、钢托辊穿管器穿管法、轨道小行车穿管法)的穿管方法，已经无法满足低成本、安全、质量、进度、成果保护等的需要，在这种情况下就要不断的创新，寻找一种能够降低成本，安全、稳步、优质、按期完成多高层管廊工艺管道的穿管装置。

实用新型内容

为了解决现有技术中多层管廊工艺管道在穿管过程中的不足，减少吊车的使用量，降低成本，减少安全风险，本实用新型的目的是提供一种多层管廊穿管器滚排装置，可以降低工人的劳动强度、达到有效保护管道的目的。

本实用新型采用的技术方案是：

一种多层管廊穿管器滚排装置，包括至少两层穿管器滚排装置，每层所述穿管器滚排装置包括一列滚排，至少一个行走通道，手动葫芦一和手动葫芦二，所述滚排包括至少两个混凝土梁用穿管器和至少两个钢梁用穿管器，所述混凝土梁用穿管器和钢梁用穿管器分别设置在管廊混凝土梁和管廊钢梁上，所述混凝土梁用穿管器和所述钢梁用穿管器上均设有滚动部件。

本实用新型所述的多层管廊穿管器滚排装置，其中，所述手动葫芦一和手动葫芦二设置在所述穿管器滚排装置的所述滚排的末端。

本实用新型所述的多层管廊穿管器滚排装置，其中，所述混凝土梁用穿管器和所述钢梁用穿管器的所述滚动部件均由聚四氟乙烯制成。

本实用新型所述的多层管廊穿管器滚排装置，其中，所述行走通道有两道，两道所述行走通道分别平行设置于所述滚排的一侧。

本实用新型所述的多层管廊穿管器滚排装置，其中，所述行走通道是由脚手架管和钢跳板搭设而成。

本实用新型有益效果：

本实用新型所述的多层管廊穿管器滚排装置，能够减少吊车的使用量，降低成本，减少安全风险，满足工程进度需要的问题，降低工人的劳动强度、达到有效的保护。

本实用新型所述的多层管廊穿管器滚排装置，所述滚排的末端还设有手动葫芦一和手动葫芦二，方便吊起管道，减少吊车的使用，节约成本。

本实用新型所述的多层管廊穿管器滚排装置，所述混凝土梁用穿管器和所述钢梁用穿管器的所述滚动部件均由聚四氟乙烯制成，耐磨耗，具有良好的机械韧性。

附图说明

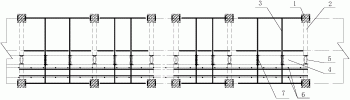

图1为本实用新型所述的多层管廊穿管器滚排装置的单层管廊穿管器滚排装置平面布置图；

图2为本实用新型所述的多层管廊穿管器滚排装置的手动葫芦一和手动葫芦二布置图。

下面结合具体实施例和附图对本实用新型作进一步说明。

具体实施方式

如图1和图2所示，一种多层管廊穿管器滚排装置，包括至少两层穿管器滚排装置，每层所述穿管器滚排装置包括一列滚排4、至少两个混凝土梁用穿管器5、两道行走通道6、至少两个钢梁用穿管器7，手动葫芦一8和手动葫芦二9，管廊混凝土梁2和管廊钢梁3上分别设有混凝土梁用穿管器5和钢梁用穿管器7，混凝土梁用穿管器5和钢梁用穿管器7上均设有滚动部件，所述滚动部件均由聚四氟乙烯制成，所有混凝土梁用穿管器5和钢梁用穿管器7形成滚排4，两道行走通道6分别平行设置于所述滚排4的一侧，由脚手架管和钢跳板搭成，最下层所述穿管器滚排装置的滚排4的末端还设有手动葫芦一8和手动葫芦二9，手动葫芦一9和手动葫芦二9均可拆卸，可在其它层所述穿管器滚排装置穿管时使用。

中国石油云南1000万吨/年炼油项目全厂管廊管道采用本实用新型所述的多层管廊穿管器滚排装置完成管道的穿管工作，本实用新型所述的多层管廊穿管器滚排装置在安装和使用过程中，包括以下步骤：

(a)将管廊柱1、管廊混凝土梁2和管廊钢梁3施工完毕；

(b)用脚手架管和钢跳板搭设行走通道6，以便班组牵引管道使用；

(c)将混凝土用穿管器5安装在管廊混凝土梁2上，将钢梁用穿管器7安装在管廊钢梁3上，形成滚排4；

(d)在滚排4的末端安装手动葫芦一8和手动葫芦二9；

(e)用吊车吊装预制合格的管道放置于滚排4上，吊车卸钩后穿管班组沿行走通道6进行管道牵引；

(f)班组将管道牵引到安装位置后，用手动葫芦一8和手动葫芦二9将管道吊离滚排4，放置在安装位置，完成穿管工作。

以上所述的实施例仅仅是对本实用新型的优选实施方式进行描述，并非对本实用新型的范围进行限定，在不脱离本实用新型设计精神的前提下，本领域普通技术人员对本实用新型的技术方案作出的各种变形和改进，均应落入本实用新型权利要求书确定的保护范围内。
