专利摘要

一种生物质与城市生活垃圾复合成型燃料燃烧炉，包括水箱、温度计、燃烧室、加料口、灰屉、风机、热水出口和回水口；其特征在于：所述燃烧炉通风采用风机供风，通过风机的供风经过分配器进入燃烧室，燃烧室为圆筒型且上部收缩，燃烧室具有三级配风，且形成旋流；通风分配器将空气按体积比为6:3:1比例分配到一级、二级、三级配风口；加料口通入燃烧室底部，水箱在燃烧室上侧。本实用新型设计合理，外形美观，节能环保，热效率高，适用生物质和生活垃圾复合成型燃料，具有很好的社会效益和经济效益。

权利要求

1.一种生物质与城市生活垃圾复合成型燃料燃烧炉，包括水箱、温度计、燃烧室、加料口、灰屉、风机、热水出口和回水口；其特征在于：所述燃烧炉通风采用风机供风，通过风机的供风经过分配器进入燃烧室，燃烧室为圆筒型且上部收缩，燃烧室具有三级配风，且形成旋流；通风分配器将空气按体积比为6:3:1比例分配到一级、二级、三级配风口；加料口通入燃烧室底部，水箱在燃烧室上侧。

2.根据权利要求1所述的生物质与城市生活垃圾复合成型燃料燃烧炉，其特征在于：风机功率可调。

3.根据权利要求1所述的生物质与城市生活垃圾复合成型燃料燃烧炉，其特征在于：燃烧室二级配风位于燃烧室高度的三分之二处，三级配风位于燃烧室顶部。

4.根据权利要求1所述的生物质与城市生活垃圾复合成型燃料燃烧炉，其特征在于：二级配风口和三级配风口呈环形分布，配风口入口角和所对应直径方向形成20°～45°夹角。

说明书

技术领域

本实用新型以生物质与城市生活垃圾复合成型燃料为燃料，提供一种生物质与城市生活垃圾复合成型燃料燃烧炉。

背景技术

在经济增长和环境保护的双重驱动下，能源生产和消费方式的改变，清洁可再生能源的开发和利用已然成为了必然选择。中国农村地域广阔，且中国正处于发展时期，农业现代化程度不高，全国农村每年所产生的秸秆等生物质，没有得到较好的利用。目前我国每年可生产生物质约5.0×10¹²kg，其中农业生产的生物质8.0×10¹¹kg。与此同时随着人们生活水平的提高，我国的城市生活垃圾产量也急剧增加。我国目前有大中小城市近600座，城市人口约7.1亿，平均每天人均生产垃圾1.3～1.5公斤，2013年我国垃圾清运量约为1.7亿吨。

为了充分利用能源，现在已经开发出生物质与城市生活垃圾复合成型燃料。生物质与城市生活垃圾复合成型燃料具有热值高、易储存、易运输的优点，可使能源得到有效利用。现利用生物质成型燃料的炊事炉或取暖炉专利很多，但还没有适用生物质和城市生活垃圾复合成型燃料的燃烧炉。

发明内容

生物质与城市生活垃圾复合成型燃料燃烧时着火温度低，挥发物所占比例大。为适应复合成型燃料的燃烧特性，本实用新型提出一种燃烧室具有三级配风可形成旋流燃烧的燃烧炉。

本实用新型采用如下技术方案：

一种生物质与城市生活垃圾复合成型燃料燃烧炉，包括水箱、温度计、燃烧室、加料口、灰屉、风机、热水出口、回水口；其特征在于：所述燃烧炉通风采用风机供风，通过风机的供风经过分配器进入燃烧室，燃烧室为圆筒型且上部收缩，燃烧室具有三级配风，且形成旋流；通风分配器将空气按体积比为6:3:1比例分配到一级、二级、三级配风口；加料口通入燃烧室底部，水箱在燃烧室上侧，烟道在水箱内部。

进一步，风机功率可调，可根据用户实际需要调节功率，节约能源。

进一步，燃烧室二级配风位于燃烧室高度的三分之二处，三级配风位于燃烧室顶部。

进一步，二级配风口和三级配风口呈环形分布，配风口入口角和所对应直径方向形成20°～45°夹角。

本实用新型设计合理，外形美观，节能环保，热效率高，适用生物质和生活垃圾复合成型燃料，具有很好的社会效益和经济效益。

附图说明

图1本实用新型的燃烧炉的外观示意图：

图中：1出水口、2烟气出口、3温度计、4回水口、5风机、6进料口、7灰屉、8清灰杆。

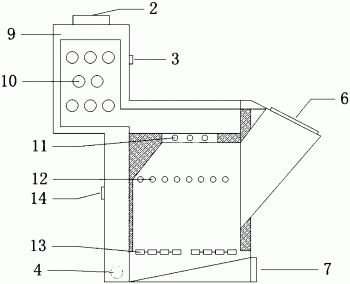

图2本实用新型的燃烧炉的剖面图：

图中：9水箱、10换热管、11三级配风口、12二级配风口、13炉篦、14进水口。

图3本实用新型的燃烧炉的二级配风通道的俯视图。

图4本实用新型的燃烧炉的三级配风通道的俯视图。

具体实施方式

下面结合附图和具体实施方式对于本实用新型做进一步的说明：

一种生物质与城市生活垃圾复合成型燃料燃烧炉，其可用于供暖。包括水箱、温度计3、燃烧室、加料口6、灰屉7、风机5、热水出口1、回水口4、清灰杆8。所述燃烧炉通风采用风机供风，通过风机的供风经过分配器进入燃烧室，燃烧室为圆筒型且上部收缩，燃烧室具有三级配风，且形成旋流。加料口通入燃烧室底部，水箱在燃烧室上侧，烟道在水箱内部。水箱内的水温可通过水箱外温度计显示。

所述燃烧炉其燃烧室具有三级配风，二级配风位于燃烧室三分之二高度，三级配风位于燃烧室顶部。其二级和三级配风通风口方向与直径方向呈20°～45°。

所述燃烧炉的风机与供风分配器相连，空气经过供风分配器后进入燃烧室。

所述燃烧炉的烟道中具有换热管，换热管交错布置，并且有清灰板，清灰板连接清灰杆。

生物质和城市生活垃圾复合成型燃料经加料口6加入燃烧室。空气通过风机5进入空气分配器，其中一级配风、二级配风和三级配风的比例为6:3:1。空气通过燃烧室内部的通风管进入各级配风口。燃料燃烧时产生大量的挥发物，二级配风口12和三级配风口11风口和所对应直径方向形成20°～45°夹角，出风形成旋流，可使挥发物形成旋流燃烧。二级配风风口和三级配风风口呈环形分布。风机5功率可调，在急需加热供暖时可调到高档，增加通风量，促进燃烧。在保温阶段可以调到低档，供风量减少。风机功率可调以实现节约能源。

燃烧产生的热量经三级配风口11上部的换热板对水进行加热。产生的高温烟气进入由水箱9围成的烟道，在水箱内部还有换热管10，换热管交错排列，可使烟气产生扰动，加强换热。另设置有清灰板，抽拉清灰杆8可以清除换热管上的灰垢。水箱内部水温可以通过温度计3显示。加热之后的水从热水出口1进入供暖系统，供暖之后的冷水经回水口4流回水箱。炉篦13有两组，外部有摇杆，可以摇动使燃料产生的灰渣进入灰屉7。

该燃烧炉通过三次配风，一级、二级、三级配风比例为6:3:1，并且二级、三级配风形成旋流，使燃烧形成旋流燃烧，增加停留时间，可以使燃料充分燃烧，提高燃烧效率。风机功率可调，根据不同需要调节功率，节约能源。烟道内部换热管交错排列，增加烟气扰动，加强换热。
