专利摘要

本实用新型涉及用于测量阴离表面活性剂仪器中的洗涤定容装置，包括内筒和外筒，所述内筒下部套接于外筒内，所述内筒上方设置有洗涤剂注射接口、水样接口、氯仿注射接口和空气阀接口，所述外筒的上方设置有连接注射泵的注射泵接口及用于抽取氯仿的氯仿测量接口。本实用新型结构简单，可以应用在全自动阴离子表面活性剂测量仪器中，使水样中阴离子表面活性剂的测量可以完全按照国标进行测量。弥补了现在市场的全自动化仪器全部只有萃取剂的洗涤过程，而省略了萃取剂的定容过程的弊端。

权利要求

1.用于测量阴离表面活性剂仪器中的洗涤定容装置，其特征在于：包括内筒和外筒，所述内筒下部套接于外筒内，所述内筒上方设置有洗涤剂注射接口、水样接口、氯仿注射接口和空气阀接口，所述外筒的上方设置有连接注射泵的注射泵接口及用于抽取氯仿的氯仿测量接口；所述内筒和外筒下方相接处设置有内、外筒直联口联通。

2.根据权利要求1所述的用于测量阴离表面活性剂仪器中的洗涤定容装置，其特征在于：所述内筒和外筒均采用玻璃制成。

3.根据权利要求1或2所述的用于测量阴离表面活性剂仪器中的洗涤定容装置，其特征在于：所述的内筒还设置有连接夹管阀的排放废液口。

4.根据权利要求3所述的用于测量阴离表面活性剂仪器中的洗涤定容装置，其特征在于：所述内筒内放置有一枚磁力搅拌子，通过杯子下方的磁力搅拌器使其进行搅拌动作。

说明书

技术领域

本实用新型涉及洗涤及定容装置领域，具体是用于测量阴离表面活性剂仪器中的洗涤定容装置。

背景技术

现在针对国家标准方法《水质阴离子表面活性剂的测定亚甲蓝分光光度法》(GB7494-87)测量水中阴离子表面活性剂的全自动化仪器比较少，针对该国家标准方法仪器必须具备萃取剂的洗涤和定容过程，然而现在市场的全自动化仪器具有如下弊端，即全部只有萃取剂的洗涤过程，而省略了萃取剂的定容过程。

实用新型内容

本实用新型所要解决的技术问题是提供用于测量阴离表面活性剂仪器中的洗涤定容装置，以解决现有技术中存在的缺陷。

本实用新型解决上述技术问题的技术方案如下：

用于测量阴离表面活性剂仪器中的洗涤定容装置，包括内筒和外筒，所述内筒下部套接于外筒内，所述内筒上方设置有洗涤剂注射接口、水样接口、氯仿注射接口和空气阀接口，所述外筒的上方设置有连接注射泵的注射泵接口及用于抽取氯仿的氯仿测量接口；所述内筒和外筒下方相接处设置有内、外筒直联口联通；

进一步的，所述内筒和外筒均采用玻璃制成；

进一步的，所述的内筒还设置有连接夹管阀的排放废液口；

进一步的，所述内筒内放置有一枚磁力搅拌子，通过杯子下方的磁力搅拌器使其进行搅拌动作。

本实用新型的有益效果是：结构简单，可以应用在全自动阴离子表面活性剂测量仪器中，使水样中阴离子表面活性剂的测量可以完全按照国标进行测量。弥补了现在市场的全自动化仪器全部只有萃取剂的洗涤过程，而省略了萃取剂的定容过程的弊端。

附图说明

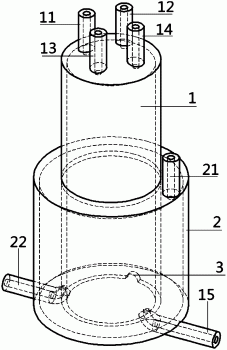

图1为本实用新型结构示意图；

图2为本实用新型俯视结构示意图；

图3是图2的A-A剖面示意图；

附图标记说明如下：

1、内筒，11、洗涤剂注射接口，12、水样接口，13、氯仿注射接口，14、空气阀接口，15、排放废液口，2、外筒，21、注射泵接口，22、氯仿测量接口，3、内外套筒直联口；

具体实施方式

以下结合附图对本实用新型的原理和特征进行描述，所举实例只用于解释本实用新型，并非用于限定本实用新型的范围。

如图1所示，用于测量阴离表面活性剂仪器中的洗涤定容装置，包括内筒和外筒，所述内筒下部套接于外筒内，所述内筒上方设置有洗涤剂注射接口、水样接口、氯仿注射接口和空气阀接口，所述外筒的上方设置有连接注射泵的注射泵接口及用于抽取氯仿的氯仿测量接口；

在具体实施时，所述内筒和外筒均采用玻璃制成；

在另一个具体实施例中，所述内筒和外筒下方相接处设置有内、外筒直联口联通；

在另一个具体实施例中，所述的内筒还设置有连接夹管阀的排放废液口；

更具体的，该杯子结构在主体内筒部分和外界连通的四个接口，一个连接空气阀；一个连接注射氯仿的管路；一个连接来自水样杯的管路；一个连接注射洗涤剂的管路用于注射洗涤剂；

更具体的，所述内筒内放置有一枚磁力搅拌子，通过杯子下方的磁力搅拌器使其进行搅拌动作。

具体工作原理：

该技术方案通过各接口连接于全自动阴离子表面活性剂仪器上。首先将内筒排废液的管路关闭，内筒部分通过连接注射洗涤剂的管路注射国家标准方法规定体积的洗涤剂，然后通过连接来自水样的管路注入已经萃取过水样的萃取试剂氯仿，当多次萃取水样的萃取剂全部注入内筒后，通过磁力搅拌电机控制内筒的磁力搅拌子，对萃取过水样的萃取剂氯仿进行洗涤，洗去对实验有影响的干扰物质，然后通过连接注射泵的接口进行外筒的真空负压抽取，使萃取剂进入外筒定容，外筒在定容抽取时可以准确的抽取样品杯注入的内筒的萃取剂，抽取完成连接注射萃取剂氯仿的管路可以注射定容杯中不足的纯萃取剂氯仿，注射完成，外筒连接注射泵的接口再次进行抽取，直至到达国标要求的定容体积为止。定容完成通过外筒连接注射泵的接头反推萃取试剂，完全反推完成，开启下部的搅拌电机带动内筒搅拌子进行混匀，然后再次抽取部分萃取剂到外筒，通过外筒连接注射泵抽取氯仿层进行测量的口，抽取萃取试剂，注入光路系统进行测量。

该技术方案完全考虑了国标规定的洗涤定容过程，可以使其完全按照国标进行水中阴离子表面活性剂的测定，并且测定过程中使用该发明可以做到萃取试剂的洗涤过程并且包含萃取剂的定容过程。

以上所述仅为本实用新型的较佳实施例，并不用以限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
