专利摘要

本实用新型公开了一种智能控制摄像报警装置，包括警报装置主体，所述警报装置主体的下端外表面设置有扬声器，所述警报装置主体的上端外表面设置有固定块，所述固定块的内部表面设置有固定通孔，所述警报装置主体的上端外表面靠近固定块的外侧设置有安装板，所述安装板的内部表面设置有安装通孔，所述安装板内部表面靠近固定块的外侧设置有固定槽，所述安装板的两端外表面均设置有固定机构。本实用新型所述的一种智能控制摄像报警装置,可以方便智能控制摄像报警装置的拆卸与安装，方便检修，比较节省检修时间。

权利要求

1.一种智能控制摄像报警装置，包括警报装置主体（1），其特征在于：所述警报装置主体（1）的下端外表面设置有扬声器（2），所述警报装置主体（1）的上端外表面设置有固定块（3），所述固定块（3）的内部表面设置有固定通孔（4），所述警报装置主体（1）的上端外表面靠近固定块（3）的外侧设置有安装板（5），所述安装板（5）的内部表面设置有安装通孔（6），所述安装板（5）内部表面靠近固定块（3）的外侧设置有固定槽（7），所述安装板（5）的两端外表面均设置有固定机构（8）。

2.根据权利要求1所述的一种智能控制摄像报警装置，其特征在于：所述固定机构（8）包括固定套（81）、固定销（82）、固定弹簧（83）、限制块（84），所述安装板（5）的一端外表面设置有固定套（81），所述固定套（81）的内侧表面设置有固定销（82）,所述固定销（82）的外表面设置有固定弹簧（83），所述固定弹簧（83）的一端外表面固定套（81）的内侧表面设置有限制块（84），所述固定套（81）的一端外表面与安装板（5）的一端外表面固定连接，所述固定销（82）的外表面与固定套（81）、固定通孔（4）的内侧表面活动连接，所述固定弹簧（83）的外表面与固定销（82）的外表面活动连接，所述固定弹簧（83）的外表面与固定套（81）的内侧表面活动连接，所述限制块（84）的外表面与固定套（81）的内侧表面活动连接，所述限制块（84）的内侧表面与固定销（82）的外表面固定连接。

3.根据权利要求1所述的一种智能控制摄像报警装置，其特征在于：所述扬声器（2）的上端外表面与警报装置主体（1）的下端外表面固定连接。

4.根据权利要求1所述的一种智能控制摄像报警装置，其特征在于：所述固定块（3）的下端外表面与警报装置主体（1）的上端外表面固定连接，所述固定通孔（4）的外表面与固定块（3）的内部表面固定连接，所述固定块（3）、固定通孔（4）的数量均为两组。

5.根据权利要求1所述的一种智能控制摄像报警装置，其特征在于：所述安装板（5）的下端外表面与警报装置主体（1）的上端外表面活动连接，所述安装通孔（6）的外表面与安装板（5）的内部表面固定连接，所述安装通孔（6）的数量为四组。

6.根据权利要求1所述的一种智能控制摄像报警装置，其特征在于：所述固定槽（7）的外表面与安装板（5）的内部表面固定连接，所述固定块（3）的外表面与固定槽（7）的内部表面活动连接，所述固定槽（7）的数量为两组。

说明书

技术领域

本实用新型涉及摄像报警装置领域，特别涉及一种智能控制摄像报警装置。

背景技术

报警器是一种为防止或预防某事件发生所造成的后果，以声音、光、气压等形式来提醒或警示我们应当采取某种行动的电子产品，报警器，分为机械式报警器和电子报警器。随着科技的进步，机械式报警器越来越多地被先进的电子报警器代替，经常应用于系统故障、安全防范、交通运输、医疗救护、应急救灾、感应检测等领域，与社会生产密不可分；传统的智能控制摄像报警装置有一些缺点，装置需要经常检修，但是装置拆卸与安装比较麻烦，每次检修都需要将螺丝钉卸下，比较耗费时间，为了解决上述问题，我们提出了这种智能控制摄像报警装置。

实用新型内容

本实用新型的主要目的在于提供一种智能控制摄像报警装置，可以有效解决背景技术中的问题。

为实现上述目的，本实用新型采取的技术方案为：

一种智能控制摄像报警装置，包括警报装置主体，所述警报装置主体的下端外表面设置有扬声器，所述警报装置主体的上端外表面设置有固定块，所述固定块的内部表面设置有固定通孔，所述警报装置主体的上端外表面靠近固定块的外侧设置有安装板，所述安装板的内部表面设置有安装通孔，所述安装板内部表面靠近固定块的外侧设置有固定槽，所述安装板的两端外表面均设置有固定机构。

优选的，所述固定机构包括固定套、固定销、固定弹簧、限制块，所述安装板的一端外表面设置有固定套，所述固定套的内侧表面设置有固定销,所述固定销的外表面设置有固定弹簧，所述固定弹簧的一端外表面固定套的内侧表面设置有限制块，所述固定套的一端外表面与安装板的一端外表面固定连接，所述固定销的外表面与固定套、固定通孔的内侧表面活动连接，所述固定弹簧的外表面与固定销的外表面活动连接，所述固定弹簧的外表面与固定套的内侧表面活动连接，所述限制块的外表面与固定套的内侧表面活动连接，所述限制块的内侧表面与固定销的外表面固定连接。

优选的，所述扬声器的上端外表面与警报装置主体的下端外表面固定连接。

优选的，所述固定块的下端外表面与警报装置主体的上端外表面固定连接，所述固定通孔的外表面与固定块的内部表面固定连接，所述固定块、固定通孔的数量均为两组。

优选的，所述安装板的下端外表面与警报装置主体的上端外表面活动连接，所述安装通孔的外表面与安装板的内部表面固定连接，所述安装通孔的数量为四组。

优选的，所述固定槽的外表面与安装板的内部表面固定连接，所述固定块的外表面与固定槽的内部表面活动连接，所述固定槽的数量为两组。

与现有技术相比，本实用新型具有如下有益效果：该一种智能控制摄像报警装置，使用时通过将使用固定螺栓贯穿安装通孔的内部将安装板安装在指定位置，需要安装警报装置主体时，通过拉动固定销使得固定销在固定套的内侧表面滑动，固定销移动带动限制块在固定套81的内侧滑动，限制块移动将固定弹簧压缩，从而达到将固定销的一端抽出固定槽的内侧，此时将警报装置主体的上端外表面的固定块插进固定槽的内侧表面，再松开固定销，固定弹簧在自身的弹力作用下复位推动限制块移动，限制块移动带动固定销插进固定块内部的固定通孔的内侧表，可以将固定块卡在固定槽的内侧表面，从而达到将警报装置主体安装的目的，方便警报装置主体的安装与拆卸，检修起来节省时间，较为实用，使用的效果相对于传统方式更好。

附图说明

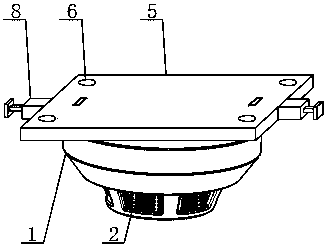

图1为本实用新型一种智能控制摄像报警装置的整体结构示意图；

图2为本实用新型一种智能控制摄像报警装置的局部结构示意图；

图3为本实用新型一种智能控制摄像报警装置的局部结构示意图；

图4为本实用新型一种智能控制摄像报警装置的局部剖切示意图。

图中1、警报装置主体；2、扬声器；3、固定块；4、固定通孔；5、安装板；6、安装通孔；7、固定槽；8、固定机构；81、固定套；82、固定销；83、固定弹簧；84、限制块。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

如图1-4所示，一种智能控制摄像报警装置，包括警报装置主体1，警报装置主体1的下端外表面设置有扬声器2，警报装置主体1的上端外表面设置有固定块3，固定块3的内部表面设置有固定通孔4，警报装置主体1的上端外表面靠近固定块3的外侧设置有安装板5，安装板5的内部表面设置有安装通孔6，安装板5内部表面靠近固定块3的外侧设置有固定槽7，安装板5的两端外表面均设置有固定机构8。

固定机构8包括固定套81、固定销82、固定弹簧83、限制块84，安装板5的一端外表面设置有固定套81，固定套81的内侧表面设置有固定销82,固定销82的外表面设置有固定弹簧83，固定弹簧83的一端外表面固定套81的内侧表面设置有限制块84，固定套81的一端外表面与安装板5的一端外表面固定连接，固定销82的外表面与固定套81、固定通孔4的内侧表面活动连接，固定弹簧83的外表面与固定销82的外表面活动连接，固定弹簧83的外表面与固定套81的内侧表面活动连接，限制块84的外表面与固定套81的内侧表面活动连接，限制块84的内侧表面与固定销82的外表面固定连接。

扬声器2的上端外表面与警报装置主体1的下端外表面固定连接。

固定块3的下端外表面与警报装置主体1的上端外表面固定连接，固定通孔4的外表面与固定块3的内部表面固定连接，固定块3、固定通孔4的数量均为两组。

安装板5的下端外表面与警报装置主体1的上端外表面活动连接，安装通孔6的外表面与安装板5的内部表面固定连接，安装通孔6的数量为四组。

固定槽7的外表面与安装板5的内部表面固定连接，固定块3的外表面与固定槽7的内部表面活动连接，固定槽7的数量为两组。

需要说明的是，本实用新型为一种智能控制摄像报警装置，使用时通过使用固定螺栓贯穿安装通孔6的内部将安装板5安装在指定位置，需要安装警报装置主体1时，通过拉动固定销82使得固定销82在固定套81的内侧表面滑动，固定销82移动带动限制块84在固定套81的内侧滑动，限制块84移动将固定弹簧83压缩，从而达到将固定销82的一端抽出固定槽7的内侧，此时将警报装置主体1的上端外表面的固定块3插进固定槽7的内侧表面，再松开固定销82，固定弹簧83在自身的弹力作用下复位推动限制块84移动，限制块84移动带动固定销82插进固定块3内部的固定通孔4的内侧表，可以将固定块3卡在固定槽7的内侧表面，从而达到将警报装置主体1安装的目的，方便警报装置主体1的安装与拆卸，检修起来节省时间，在使用前景上超越了传统的智能控制摄像报警装置，较为实用。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
