专利摘要

本实用新型公开了一种听障儿童舞蹈辅助手套，包括手套壳体，所述手套壳体内设有机芯，所述机芯包括PCB电路板，PCB电路板上安装有MIC输入电路、音乐节奏识别电路、单片机及振动电机，所述LED灯与PCB电路板连接，MIC输入电路将声音信号转化为音频电信号传输到音乐节奏识别电路，单片机接收低通滤波器形成的包络信号，并将处理后的信号输出控制LED灯及振动电机。听障儿童舞蹈辅助手套能接收并识别舞蹈背景音乐节奏，并自动将其转化为震动节奏和灯光变化节奏，将音乐节奏通过触觉和视觉的形式传递给听障儿童。

权利要求

1.一种听障儿童舞蹈辅助手套，其特征在于，包括手套壳体，所述手套壳体内设有机芯，所述机芯包括PCB电路板，PCB电路板上安装有MIC输入电路、音乐节奏识别电路、单片机及振动电机，LED灯与PCB电路板连接，MIC输入电路将声音信号转化为音频电信号传输到音乐节奏识别电路，单片机接收低通滤波器形成的包络信号，并将处理后的信号输出控制LED灯及振动电机。

2.如权利要求1所述的一种听障儿童舞蹈辅助手套，其特征在于，所述手套还包括设于手套壳体内的机芯上盖、机芯下盖，所述机芯上盖、机芯下盖盖合形用于机芯容纳的容纳腔，所述下盖设有USB充电接口，所述USB充电接口与单片机连接。

3.如权利要求1所述的一种听障儿童舞蹈辅助手套，其特征在于，所述LED灯由红光灯、黄光灯及蓝光灯组成。

4.如权利要求1所述的一种听障儿童舞蹈辅助手套，其特征在于，所述LED灯外套设有环形灯罩，所述环形灯罩上方设有透明盖板。

5.如权利要求1或2所述的一种听障儿童舞蹈辅助手套，其特征在于，所述单片机型号为MSP430F235。

6.如权利要求5所述的一种听障儿童舞蹈辅助手套，其特征在于，所述MIC输入电路与音乐节奏识别电路相连接，所述音乐节奏识别电路与单片机引脚CMP+/P5.5相连，所述LED灯与单片机引脚P1.1、单片机引脚P1.0和单片机引脚P3.7/INT3/TXD_2相连，所述振动电机及周围电路与单片机引脚P3.6/INT3/TXD_2相连。

7.如权利要求2所述的一种听障儿童舞蹈辅助手套，其特征在于，所述USB电路与单片机引脚VCC和GND相连。

8.如权利要求5所述的一种听障儿童舞蹈辅助手套，其特征在于，所述PCB电路板还设有红外线接收接头，所述红外线接收接头与单片机引脚P3.2/INT0相连。

说明书

技术领域

本实用新型涉及听障辅助器材领域，尤其涉及一种听障儿童舞蹈辅助手套。

背景技术

由于听力障碍儿童特殊的生理状况没有办法听到世界的声音，感受音乐的律动。同时由于听力障碍，他们在成长过程中无法参与许多正常儿童习以为常的娱乐活动，例如声乐活动，舞蹈活动，不利于障碍儿童融入同龄群体，身心健康发展。目前市场上关注听障儿童舞蹈活动参与的产品相对匮乏，舞蹈表演、练习时多由带队老师进行场下手语指挥，交流和互动性差、交流的空间局限性很大。

发明内容

本实用新型的目的是针对现有技术的缺陷，提供了一种通过震动、灯光等辅助听障儿童舞蹈的听障儿童舞蹈辅助手套。

为了实现以上目的，本实用新型采用以下技术方案：

一种听障儿童舞蹈辅助手套，包括手套壳体，所述手套壳体内设有机芯，所述机芯包括PCB电路板，PCB电路板上安装有MIC输入电路、音乐节奏识别电路、单片机及振动电机，所述LED灯与PCB电路板连接，MIC输入电路将声音信号转化为音频电信号传输到音乐节奏识别电路，单片机接收低通滤波器形成的包络信号，并将处理后的信号输出控制LED灯及振动电机。听障儿童舞蹈辅助手套能接收并识别舞蹈背景音乐节奏，并自动将其转化为震动节奏和灯光变化节奏，将音乐节奏通过触觉和视觉的形式传递给听障儿童。

进一步的，所述手套还包括设于手套壳体内的机芯上盖、机芯下盖，所述机芯上盖、机芯下盖盖合形用于机芯容纳的容纳腔，所述下盖设有USB充电接口，所述USB充电接口与单片机连接。

进一步的，所述LED灯由红光灯、黄光灯及蓝光灯组成。单片机根据单位时间内音频信号重音数量判断音频节奏变化的快慢，输出灯光颜色控制命令。

进一步的，所述LED灯外套设有环形灯罩，所述环形灯罩上方设有透明盖板。

进一步的，所述单片机型号为MSP430F235。

进一步的，所述MIC输入电路与音乐节奏识别电路相连接，所述音乐节奏识别电路与单片机引脚CMP+/P5.5相连，所述LED灯与单片机引脚P1.1、单片机引脚P1.0和单片机引脚P3.7/INT3/TXD_2相连，所述振动电机及周围电路与单片机引脚P3.6/INT3/TXD_2相连。

进一步的，所述USB电路与单片机引脚VCC和GND相连。

进一步的，所述PCB电路板还设有红外线接收接头，所述红外线接收接头与单片机引脚P3.2/INT0相连。

采用本实用新型技术方案，本实用新型明的有益效果为：本实用新型通过舞蹈背景音乐进行接收并分析转化，将音乐转化为音频电信号控制灯光单元明暗变化和颜色变化，控制振动单元的振动频率和幅度，让听力障碍儿童在跳舞时能够通过灯光视觉和振动的触感感受到舞蹈背景音乐的节奏。本实用新型手套佩戴形式，使得机芯振动感受清晰明显，使用方便。

附图说明

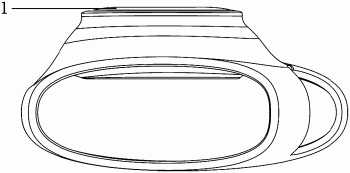

图1是本实用新型提供的一种听障儿童舞蹈辅助手套正视结构图；

图2是本实用新型提供的一种听障儿童舞蹈辅助手套侧视结构图；

图3是本实用新型提供的一种听障儿童舞蹈辅助手套俯视结构图；

图4是本实用新型提供的一种听障儿童舞蹈辅助手套爆炸图；

图5是本实用新型提供的一种听障儿童舞蹈辅助手套PCB板结构图；

图6是本实用新型提供的一种听障儿童舞蹈辅助手套PCB板电路结构图。

其中，1、机芯，2、手套壳体，3、透明盖板，4、LED灯，5、机芯上盖，6、开关，7、MIC输入电路，8、音乐节奏识别电路，9、振动电机，10、单片机，11、锂电池，12、USB充电接口，13、机芯下盖，14、PCB电路板。

具体实施方式

结合附图对本实用新型具体方案具体实施例作进一步的阐述。

一种听障儿童舞蹈辅助手套，包括手套壳体2，所述手套壳体2内设有机芯1，所述机芯1包括PCB电路板14，PCB电路板14上安装有MIC输入电路7、音乐节奏识别电路8、单片机10及振动电机9，所述LED灯4与PCB电路板14连接，MIC输入电路7将声音信号转化为音频电信号传输到音乐节奏识别电路8，单片机10接收低通滤波器形成的包络信号，并将处理后的信号输出控制LED灯4及振动电机9。听障儿童舞蹈辅助手套能接收并识别舞蹈背景音乐节奏，并自动将其转化为震动节奏和灯光变化节奏，将音乐节奏通过触觉和视觉的形式传递给听障儿童。

手套壳体2下部具有能放入手的开口，使得辅助手套通过手套壳体待在手掌处。

所述手套还包括设于手套壳体2内的机芯上盖5、机芯下盖13，所述机芯上盖5、机芯下盖13盖合形用于机芯1容纳的容纳腔，所述下盖设有USB充电接口12，所述USB充电接口12与单片机10连接。所述辅助手套机芯1和手套壳体2分离，方便更换机芯1维修。

所述LED灯4由红光灯、黄光灯及蓝光灯组成。所述LED灯4外套设有环形灯罩，所述环形灯罩上方设有透明盖板3。

所述辅助手套开启方式为顺时针拧转机芯上盖5，关闭方式为逆时针拧转机芯上盖5。

所述的辅助手套采用可充电锂电池11，可通过外部USB接口充电，具有过充和过放保护功能。

如图6所示，实现本实用新型辅助手套功能的具体电路如下：包括PCB电路板14，PCB电路板14上安装有MIC输入电路7、音乐节奏识别电路8、单片机10及振动电机9，所述单片机10型号为MSP430F235。所述MIC输入电路7与音乐节奏识别电路8相连接，所述音乐节奏识别电路8与单片机10引脚CMP+/P5.5相连，即图中引脚7，所述LED灯4与单片机10引脚P1.1、单片机10引脚P1.0和单片机10引脚P3.7/INT3/TXD_2相连，即图中引脚16、15、14，所述振动电机9及周围电路与单片机10引脚P3.6/INT3/TXD_2相连，即图中引脚13。所述USB电路与单片机10引脚VCC和GND相连，即图中引脚6、8。所述PCB电路板14还设有红外线接收接头，所述红外线接收接头与单片机10引脚P3.2/INT0相连，即图中引脚11。PCB电路板14上还连接有开关6。

本实用新型工作原理及过程：

MIC输入电路7将声音信号转化为音频电信号，传输到音乐节奏识别电路8对音频电信号进行整形、滤波、放大，音乐节奏识别电路8包括包络检波器和低通滤波器，可以过滤掉音频信号中的高频成分形成包络信号。单片机10接收低通滤波器形成的包络信号，并对包络信号的能量和相位进行分析，从而确定音频信号的重音的起点位置、节奏和强弱变化，而后经过译码、编码和同步处理，输出到控制驱动，单片机10控制灯光跟随音乐节奏产生颜色和明暗变化，同时电压控制器件接收单片机10中信号后，输出电压随着音乐节奏改变，从而控制振动电机9的振动幅度和频率。

单片机10根据单位时间内音频信号重音数量判断音频节奏变化的快慢，输出灯光颜色控制命令，例如：音乐节奏急促变化时控制七彩灯显示红色，音乐节奏平缓变化时控制七彩灯显示黄色，音乐节奏缓慢变化时控制七彩灯显示绿色。通过三原色的叠加可变化出七彩颜色。

注意，上述仅为本实用新型的较佳实施例及所运用技术原理。本领域技术人员会理解，本实用新型不限于这里所述的特定实施例，对本领域技术人员来说能够进行各种明显的变化、重新调整和替代而不会脱离本实用新型的保护范围。因此，虽然通过以上实施例对本实用新型进行了较为详细的说明，但是本实用新型不仅仅限于以上实施例，在不脱离本实用新型构思的情况下，还可以包括更多其他等效实施例，而本实用新型的范围由所附的权利要求范围决定。
