专利摘要

本实用新型属于宣传栏技术领域，尤其为一种高校思想政治教育宣传栏，包括底板，所述底板上固定连接有支撑柱，所述支撑柱上开设有第一滑槽和第二滑槽；本实用新型，通过支撑柱、齿杆、齿轮、滑动板和第一电机的共同作用，可以对展示框的高度进行调节，在滑轮、滑动槽和第二电机的共同作用下，可以对展示框进行旋转，从而可以对展示框的两面进行充分的展示，在照明灯的作用下，可以在夜晚对展示框内的宣传资料进行照明，在USB接口和播放器的共同作用，可以通过语音的形式进行思想政治教育，使思想政治教育的形式变得多样，在固定框和抽屉的作用下，可以放置上一次撤下来的宣传资料，并供需要的学生或老师进行拿取，节省资源。

权利要求

1.一种高校思想政治教育宣传栏，包括底板(19)，其特征在于：所述底板(19)上固定连接有支撑柱(18)，所述支撑柱(18)上开设有第一滑槽(25)和第二滑槽(23)，所述第一滑槽(25)和第二滑槽(23)相互连通，所述第二滑槽(23)的数量有两个，两个所述第二滑槽(23)内滑动连接有同一个滑动板(24)，所述滑动板(24)的顶部固定连接有齿杆(26)，所述第一滑槽(25)内固定连接有第一电机(28)，所述第一电机(28)的输出轴固定连接有齿轮(27)，所述齿轮(27)与齿杆(26)啮合，所述齿杆(26)的顶端固定连接有支撑板(1)，所述支撑板(1)上开设有凹槽，凹槽内固定连接有第二电机(15)，所述第二电机(15)的输出轴上固定连接有展示框(2)，所述展示框(2)的内壁一侧固定连接有收线盒(4)，所述收线盒(4)内收卷有固定线(9)，所述固定线(9)的另一端固定连接有挂钩(10)，所述展示框(2)的内壁另一侧固定连接有挂环(11)，所述挂环(11)与挂钩(10)挂接，所述展示框(2)内设置有宣传资料(14)和磁钉(5)，所述展示框(2)的底部开设有滑动槽，所述支撑板(1)上固定连接有滑轮(13)，所述滑轮(13)与滑动槽滑动连接，所述展示框(2)的顶部设置有遮挡棚(6)，所述遮挡棚(6)的内壁设置有照明灯(7)，所述展示框(2)的内壁两侧分别设置有USB接口(3)和按钮开关(12)，所述展示框(2)的顶部固定连接有播放器(8)。

2.根据权利要求1所述的一种高校思想政治教育宣传栏，其特征在于：所述展示框(2)的两侧均通过合页活动连接有玻璃门(21)，两个所述玻璃门(21)上均设置有把手(22)，所述底板(19)上开设有固定孔(20)。

3.根据权利要求1所述的一种高校思想政治教育宣传栏，其特征在于：所述支撑板(1)的底部设置有固定框(16)，所述固定框(16)内滑动连接有抽屉(17)。

4.根据权利要求1所述的一种高校思想政治教育宣传栏，其特征在于：所述支撑板(1)的正面设置有蓄电池组(29)。

5.根据权利要求4所述的一种高校思想政治教育宣传栏，其特征在于：所述蓄电池组(29)与按钮开关(12)通过的导线电性连接，所述按钮开关(12)分别与第一电机(28)、第二电机(15)和播放器(8)通过导线电性连接，所述播放器(8)与USB接口(3)通过导线电性连接，所述照明灯(7)与外接电源通过导线电性连接。

说明书

技术领域

本实用新型属于宣传栏技术领域，具体涉及一种高校思想政治教育宣传栏。

背景技术

思想政治教育即十分重要，在教室或校园内摆放一些思想政治宣传栏，用于向学生们进行思想政治教育，但是现有的宣传栏在张贴宣传资料后，存在着磁铁固定不紧，宣传资料的一角折叠的现象，同时，夜晚，学生由于光线的问题在宣传栏上的内容无法完全看清，影响其实际效果，且大多数双面的宣传栏，大多数是在宣传栏两面上粘贴上相同的宣传资料，因此，本实用新型为了解决这一问题，可以在双面展示栏上粘贴上不同的宣传资料，然后进行旋转展示，节约了资源的浪费。

实用新型内容

为解决上述背景技术中提出的问题。本实用新型提供了一种高校思想政治教育宣传栏，解决了背景技术中所提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种高校思想政治教育宣传栏，包括底板，所述底板上固定连接有支撑柱，所述支撑柱上开设有第一滑槽和第二滑槽，所述第一滑槽和第二滑槽相互连通，所述第二滑槽的数量有两个，两个所述第二滑槽内滑动连接有同一个滑动板，所述滑动板的顶部固定连接有齿杆，所述第一滑槽内固定连接有第一电机，所述第一电机的输出轴固定连接有齿轮，所述齿轮与齿杆啮合，所述齿杆的顶端固定连接有支撑板，所述支撑板上开设有凹槽，凹槽内固定连接有第二电机，所述第二电机的输出轴上固定连接有展示框，所述展示框的内壁一侧固定连接有收线盒，所述收线盒内收卷有固定线，所述固定线的另一端固定连接有挂钩，所述展示框的内壁另一侧固定连接有挂环，所述挂环与挂钩挂接，所述展示框内设置有宣传资料和磁钉，所述展示框的底部开设有滑动槽，所述支撑板上固定连接有滑轮，所述滑轮与滑动槽滑动连接，所述展示框的顶部设置有遮挡棚，所述遮挡棚的内壁设置有照明灯，所述展示框的内壁两侧分别设置有USB接口和按钮开关，所述展示框的顶部固定连接有播放器。

优选的，所述展示框的两侧均通过合页活动连接有玻璃门，两个所述玻璃门上均设置有把手，所述底板上开设有固定孔。

优选的，所述支撑板的底部设置有固定框，所述固定框内滑动连接有抽屉。

优选的，所述支撑板的正面设置有蓄电池组。

优选的，所述蓄电池组与按钮开关通过的导线电性连接，所述按钮开关分别与第一电机、第二电机和播放器通过导线电性连接，所述播放器与USB接口通过导线电性连接，所述照明灯与外接电源通过导线电性连接

与现有技术相比，本实用新型的有益效果是：

本实用新型，通过支撑柱、齿杆、齿轮、滑动板和第一电机的共同作用，可以对展示框的高度进行调节，在滑轮、滑动槽和第二电机的共同作用下，可以对展示框进行旋转，从而可以对展示框的两面进行充分的展示，在照明灯的作用下，可以在夜晚对展示框内的宣传资料进行照明，在USB接口和播放器的共同作用，可以通过语音的形式进行思想政治教育，使思想政治教育的形式变得多样，在固定框和抽屉的作用下，可以放置上一次撤下来的宣传资料，并供需要的学生或老师进行拿取，节省资源。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。在附图中：

图1为本实用新型正视剖面的结构示意图；

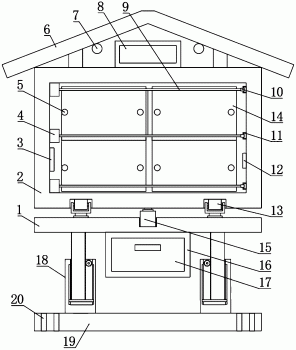

图2为本实用新型正视的结构示意图；

图3为本实用新型中支撑柱的结构示意图；

图4为本实用新型电路的连接示意图；

图中：1、支撑板；2、展示框；3、USB接口；4、收线盒；5、磁钉；6、遮挡棚；7、照明灯；8、播放器；9、固定线；10、挂钩；11、挂环；12、按钮开关；13、滑轮；14、宣传资料；15、第二电机；16、固定框；17、抽屉； 18、支撑柱；19、底板；20、固定孔；21、玻璃门；22、把手；23、第二滑槽；24、滑动板；25、第一滑槽；26、齿杆；27、齿轮；28、第一电机；29、蓄电池组。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

实施例

请参阅图1-4，本实用新型提供以下技术方案：一种高校思想政治教育宣传栏，包括底板19，所述底板19上固定连接有支撑柱18，所述支撑柱18上开设有第一滑槽25和第二滑槽23，所述第一滑槽25和第二滑槽23相互连通，所述第二滑槽23的数量有两个，两个所述第二滑槽23内滑动连接有同一个滑动板24，所述滑动板24的顶部固定连接有齿杆26，所述第一滑槽25内固定连接有第一电机28，所述第一电机28的输出轴固定连接有齿轮27，所述齿轮27与齿杆26啮合，通过支撑柱18、齿杆26、齿轮27、滑动板24和第一电机28的共同作用，可以对展示框2的高度进行调节，所述齿杆26的顶端固定连接有支撑板1，所述支撑板1上开设有凹槽，凹槽内固定连接有第二电机15，所述第二电机15的输出轴上固定连接有展示框2，所述展示框2的内壁一侧固定连接有收线盒4，所述收线盒4内收卷有固定线9，所述固定线 9的另一端固定连接有挂钩10，所述展示框2的内壁另一侧固定连接有挂环 11，所述挂环11与挂钩10挂接，所述展示框2内设置有宣传资料14和磁钉 5，所述展示框2的底部开设有滑动槽，所述支撑板1上固定连接有滑轮13，所述滑轮13与滑动槽滑动连接，在滑轮13、滑动槽和第二电机15的共同作用下，可以对展示框2进行旋转，从而可以对展示框2的两面进行充分的展示，所述展示框2的顶部设置有遮挡棚6，所述遮挡棚6的内壁设置有照明灯 7，在照明灯7的作用下，可以在夜晚对展示框2内的宣传资料14进行照明，所述展示框2的内壁两侧分别设置有USB接口3和按钮开关12，按钮开关12 上的按钮数量有多个，所述展示框2的顶部固定连接有播放器8，在USB接口 3和播放器8的共同作用，可以通过语音的形式进行思想政治教育，使思想政治教育的形式变得多样。

具体的，所述展示框2的两侧均通过合页活动连接有玻璃门21，两个所述玻璃门21上均设置有把手22，所述底板19上开设有固定孔20。

具体的，所述支撑板1的底部设置有固定框16，所述固定框16内滑动连接有抽屉17，在固定框16和抽屉17的作用下，可以放置上一次撤下来的宣传资料14，并供需要的学生或老师进行拿取，节省资源。

具体的，所述支撑板1的正面设置有蓄电池组29。

具体的，所述蓄电池组29与按钮开关12通过的导线电性连接，所述按钮开关12分别与第一电机28、第二电机15和播放器8通过导线电性连接，所述播放器8与USB接口3通过导线电性连接，所述照明灯7与外接电源通过导线电性连接。

本实用新型的工作原理及使用流程：本实用新型，使用时，打开玻璃门 21，然后将挂钩10与挂环11分开，收线盒4对固定线9进行收卷，然后将磁钉5不再固定宣传资料14，然后替换上新的宣传资料14，使磁钉5固定，并使挂钩10与挂环11挂接，使固定线9对宣传资料14进行限位，需要对展示框2的高度进行调节，打开玻璃门21，按下按钮开关12上的按钮，第一电机28转动带着齿轮27转动，齿轮27与齿杆26啮合，使齿杆26上升或下降，调节到合适的高度后停止，旋转展示框2时，按下按钮开关12上的另一个按钮，第二电机15带着展示框2转动，同时滑轮13在滑动槽内滑动，从而在一定的时间内，可以对同一个方向展示两面宣传资料14，使宣传效果更加，需要语音进行宣传时，打开玻璃门21，使USB接口3与U盘进行连接，然后按下按钮开关12上的另一个按钮，可以使播放器8与U盘上的内容进行播放，使思想政治教育的形式变得多样。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
