专利摘要

本实用新型公开了一种磁控法测荷质比试验用的励磁线圈，包括转轴，所述转轴的中间位置内部固定设置磁轭软铁，所述磁轭软铁的外侧表面缠绕有励磁线圈本体，所述励磁线圈本体的外侧表面套设有一层绝缘层，所述绝缘层的外侧固定安装有上壳体和下壳体，所述上壳体的底部左右两端固定连接第一固定块，所述下壳体的顶部两端固定连接第二固定块，所述第二固定块的顶端内部开设有矩形槽，所述矩形槽的内部固定安装支撑弹簧，所述支撑弹簧的另一端固定连接滑动块，所述滑动块的顶端固定连接矩形板，所述矩形板贯穿矩形槽并延伸至第一固定块内部。该实用新型方便对励磁线圈进行有序缠绕使用，且可以对上壳体和下壳体进行拆装，对整体起到保护作用。

权利要求

1.一种磁控法测荷质比试验用的励磁线圈，包括转轴(1)，其特征在于：所述转轴(1)的一端固定连接安装盘(19)，所述转轴(1)的另一端外侧表面固定安装有两个集电环(2)，所述转轴(1)的中间位置内部固定设置磁轭软铁(3)，所述磁轭软铁(3)的外侧表面缠绕有励磁线圈本体(4)，所述励磁线圈本体(4)固定安装于固定盘(5)上，所述励磁线圈本体(4)的外侧表面套设有一层绝缘层(7)，所述绝缘层(7)的外侧固定安装有上壳体(8)和下壳体(9)，所述上壳体(8)的底部左右两端固定连接第一固定块(10)，所述下壳体(9)的顶部两端固定连接第二固定块(11)，所述第一固定块(10)和第二固定块(11)的大小相同且对立设置，所述第二固定块(11)的顶端内部开设有矩形槽(12)，所述矩形槽(12)的内部固定安装支撑弹簧(13)，所述支撑弹簧(13)的另一端固定连接滑动块(14)，所述滑动块(14)的顶端固定连接矩形板(15)，所述矩形板(15)贯穿矩形槽(12)并延伸至第一固定块(10)内部，所述第一固定块(10)的内部均匀固定安装四个固定螺栓(17)，所述固定螺栓(17)的另一端贯穿矩形板(15)并延伸至第一固定块(10)内侧的螺纹槽内。

2.根据权利要求1所述的一种磁控法测荷质比试验用的励磁线圈，其特征在于：所述固定盘(5)的中间位置固定设置隔板(6)，所述隔板(6)为空心圆盘且隔板(6)的四周以轴线为中心均匀分布六个穿线槽。

3.根据权利要求1所述的一种磁控法测荷质比试验用的励磁线圈，其特征在于：所述上壳体(8)和下壳体(9)的结构、大小相同，且均设为弧形结构。

4.根据权利要求1所述的一种磁控法测荷质比试验用的励磁线圈，其特征在于：所述绝缘层(7)的外侧且位于上壳体(8)和下壳体(9)的内侧固定安装支撑套筒(18)。

5.根据权利要求1所述的一种磁控法测荷质比试验用的励磁线圈，其特征在于：所述支撑弹簧(13)的数量设为四个，且固定安装于矩形槽(12)的内部底端，所述矩形槽(12)的内侧壁与滑动块(14)滑动连接。

6.根据权利要求1所述的一种磁控法测荷质比试验用的励磁线圈，其特征在于：所述第一固定块(10)内部开设有与矩形板(15)相适配的固定槽(16)，所述矩形板(15)内部且与固定螺栓(17)相对应位置开设有四个圆形孔。

说明书

技术领域

本实用新型属于隧道排水管防除结晶技术领域，具体涉及一种磁控法测荷质比试验用的励磁线圈。

背景技术

励磁线圈是电机的重要部件，其是由铜导体、层间绝缘层及匝间绝缘层构成，为了防止励磁线圈与转子之间出现漏电打火，造成励磁线圈的损坏，必须在励磁线圈外包裹绝缘层。但是目前多数的磁控法测荷质比试验用的励磁线圈结构比较固定，难以拆装，操作比较繁琐，而且不能对励磁线圈起到很好的保护作用，不方便使用。

实用新型内容

本实用新型的目的在于提供一种磁控法测荷质比试验用的励磁线圈，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种磁控法测荷质比试验用的励磁线圈，包括转轴，所述转轴的一端固定连接安装盘，所述转轴的另一端外侧表面固定安装有两个集电环，所述转轴的中间位置内部固定设置磁轭软铁，所述磁轭软铁的外侧表面缠绕有励磁线圈本体，所述励磁线圈本体固定安装于固定盘上，所述励磁线圈本体的外侧表面套设有一层绝缘层，所述绝缘层的外侧固定安装有上壳体和下壳体，所述上壳体的底部左右两端固定连接第一固定块，所述下壳体的顶部两端固定连接第二固定块，所述第一固定块和第二固定块的大小相同且对立设置，所述第二固定块的顶端内部开设有矩形槽，所述矩形槽的内部固定安装支撑弹簧，所述支撑弹簧的另一端固定连接滑动块，所述滑动块的顶端固定连接矩形板，所述矩形板贯穿矩形槽并延伸至第一固定块内部，所述第一固定块的内部均匀固定安装四个固定螺栓，所述固定螺栓的另一端贯穿矩形板并延伸至第一固定块内侧的螺纹槽内。

优选的，所述固定盘的中间位置固定设置隔板，所述隔板为空心圆盘且隔板的四周以轴线为中心均匀分布六个穿线槽。

此项设置隔板的四周以轴线为中心均匀分布六个穿线槽，可以对励磁线圈本体进行排列有序缠绕使用。

优选的，所述上壳体和下壳体的结构、大小相同，且均设为弧形结构。

优选的，所述绝缘层的外侧且位于上壳体和下壳体的内侧固定安装支撑套筒。

此项设置支撑套筒，在绝缘层的结合下，可以对励磁线圈本体进行固定支撑。

优选的，所述支撑弹簧的数量设为四个，且固定安装于矩形槽的内部底端，所述矩形槽的内侧壁与滑动块滑动连接。

此项设置矩形槽的内侧壁与滑动块滑动连接，可以使矩形板在矩形槽稳定上下移动。

优选的，所述第一固定块内部开设有与矩形板相适配的固定槽，所述矩形板内部且与固定螺栓相对应位置开设有四个圆形孔。

此项设置第一固定块内部开设有与矩形板相适配的固定槽，且矩形板内部且与固定螺栓相对应位置开设有四个圆形孔，通过拧动固定螺栓，可以对矩形板进行连接固定，进而保证上壳体和下壳体的连接稳定。

本实用新型的技术效果和优点：该磁控法测荷质比试验用的励磁线圈，通过固定盘和隔板的设置，可以对励磁线圈进行有序缠绕设置；通过第一固定块、第二固定块、矩形槽、矩形板和固定螺栓的协同作用，可以对励磁线圈起到保护作用，且方便进行拆卸、安装，便于操作使用。

附图说明

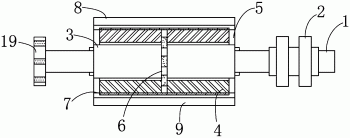

图1为本实用新型的内部结构示意图；

图2为本实用新型的侧视结构示意图；

图3为本实用新型A处的放大结构示意图；

图4为本实用新型隔板的结构示意图；

图5为本实用新型的外部结构示意图。

图中：1、转轴；2、集电环；3、磁轭软铁；4、励磁线圈本体；5、固定盘；6、隔板；7、绝缘层；8、上壳体；9、下壳体；10、第一固定块；11、第二固定块；12、矩形槽；13、支撑弹簧；14、滑动块；15、矩形板；16、固定槽；17、固定螺栓；18、支撑套筒；19、安装盘。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

本实用新型提供了如图1-5所示的一种磁控法测荷质比试验用的励磁线圈，包括转轴1，所述转轴1的一端固定连接安装盘19，所述转轴1的另一端外侧表面固定安装有两个集电环2，所述转轴1的中间位置内部固定设置磁轭软铁3，所述磁轭软铁3的外侧表面缠绕有励磁线圈本体4，所述励磁线圈本体4固定安装于固定盘5上，所述励磁线圈本体4的外侧表面套设有一层绝缘层7，所述绝缘层7的外侧固定安装有上壳体8和下壳体9，所述上壳体8的底部左右两端固定连接第一固定块10，所述下壳体9的顶部两端固定连接第二固定块11，所述第一固定块10和第二固定块11的大小相同且对立设置，所述第二固定块11的顶端内部开设有矩形槽12，所述矩形槽12的内部固定安装支撑弹簧13，所述支撑弹簧13的另一端固定连接滑动块14，所述滑动块14的顶端固定连接矩形板15，所述矩形板15贯穿矩形槽12并延伸至第一固定块10内部，所述第一固定块10的内部均匀固定安装四个固定螺栓17，所述固定螺栓17的另一端贯穿矩形板15并延伸至第一固定块10内侧的螺纹槽内。

具体的，所述固定盘5的中间位置固定设置隔板6，所述隔板6为空心圆盘且隔板6的四周以轴线为中心均匀分布六个穿线槽。

具体的，所述上壳体8和下壳体9的结构、大小相同，且均设为弧形结构。

具体的，所述绝缘层7的外侧且位于上壳体8和下壳体9的内侧固定安装支撑套筒18。

具体的，所述支撑弹簧13的数量设为四个，且固定安装于矩形槽12的内部底端，所述矩形槽12的内侧壁与滑动块14滑动连接。

具体的，所述第一固定块10内部开设有与矩形板15相适配的固定槽16，所述矩形板15内部且与固定螺栓17相对应位置开设有四个圆形孔。

该磁控法测荷质比试验用的励磁线圈，通过固定盘5、隔板6和穿线槽的结合，可以将励磁线圈本体4进行有序排列缠绕使用，通过在励磁线圈本体4的外侧设有绝缘层7和支撑套筒18，可以对励磁线圈本体4进行固定、支撑；通过矩形板15穿插在固定槽16内部，在固定螺栓17的紧固作用下，可以使第一固定块10和第二固定块11进行固定连接，从而保证上壳体8和下壳体9之间连接的稳定性，可以对整体起到保护作用，且方便拆装使用，操作简单。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
