专利摘要

本实用新型公开了一种发电厂测量氢电导率用阳离子交换柱再生装置，包括支架；所述支架上安装有酸计量箱、除盐水箱和若干阳离子交换柱；所述每个阳离子交换柱的一端都与酸计量箱和除盐水箱连接，另一端都与废液缸连接；所述酸计量箱和除盐水箱位于阳离子交换柱上方；所述废液缸位于阳离子交换柱下方。通过将阳离子交换柱分别与酸计量箱、除盐水箱和废液缸连接；实现对阳离子交换柱清洗、再生；通过将酸计量箱和除盐水箱设计在阳离子交换柱上方以及将废液缸设计在阳离子交换柱的下方，实现无需动力装置，只需在重力作用下就可实现对阳离子交换柱的再生。

权利要求

1.一种发电厂测量氢电导率用阳离子交换柱再生装置，其特征是，包括支架；所述支架上安装有酸计量箱、除盐水箱和若干阳离子交换柱；所述每个阳离子交换柱的一端都与酸计量箱和除盐水箱连接，另一端都与废液缸连接；所述酸计量箱和除盐水箱位于阳离子交换柱上方；所述废液缸位于阳离子交换柱下方。

2.如权利要求1所述的一种发电厂测量氢电导率用阳离子交换柱再生装置，其特征是，所述除盐水箱连接有主进水管；所述主进水管上连接有若干分进水管；所述分进水管与阳离子交换柱连接。

3.如权利要求2所述的一种发电厂测量氢电导率用阳离子交换柱再生装置，其特征是，所述主进水管上还安装有除盐水箱阀门；所述分进水管上设计有分进水管阀门。

4.如权利要求1所述的一种发电厂测量氢电导率用阳离子交换柱再生装置，其特征是，所述酸计量箱连接有主进酸管；所述主进酸管连接有若干分进酸管；所述分进酸管与阳离子交换柱连接。

5.如权利要求4所述的一种发电厂测量氢电导率用阳离子交换柱再生装置，其特征是，所述主进酸管上还安装有酸计量箱阀门；所述分进酸管安装有分进酸管阀门。

6.如权利要求1所述的一种发电厂测量氢电导率用阳离子交换柱再生装置，其特征是，所述废液缸连接有主排液管；所述主排液管连接有若干分排液管；所述分排液管与阳离子交换柱连接；所述废液缸的侧面安装有带有球阀的废液排污管。

7.如权利要求2所述的一种发电厂测量氢电导率用阳离子交换柱再生装置，其特征是，所述分进水管通过三通管件与分进酸管连接；所述三通管件与阳离子交换柱连接。

8.如权利要求1所述的一种发电厂测量氢电导率用阳离子交换柱再生装置，其特征是，所述酸计量箱和除盐水箱为透明的玻璃钢材质。

9.如权利要求1所述的一种发电厂测量氢电导率用阳离子交换柱再生装置，其特征是，所述废液缸为工程塑料材质。

10.如权利要求1所述的一种发电厂测量氢电导率用阳离子交换柱再生装置，其特征是，所述酸计量箱和除盐水箱均为长方体结构；所述酸计量箱和除盐水箱的侧面均设计有刻度。

说明书

技术领域

本实用新型涉及阳离子交换柱再生技术领域，尤其涉及一种发电厂测量氢电导率用阳离子交换柱再生装置。

背景技术

氢电导率是指水样经过氢型阳离子交换柱，从而除去水样中的氨、钠离子等杂质阳离子，然后测量氢离子交换后水的电导率，因此氢电导率可以及时准确反映水汽中杂质阴离子的含量。特别是在发电厂热力系统领域，氢电导率是最直接有效的检测手段之一，不仅能够直接反映了水汽系统中杂质阴离子的含量，还能及时、准确地反映水汽质量的变化。

氢型阳离子交换柱是氢电导率技术中最重要的部件之一，当氢型阳离子交换柱运行一段时间后，阳离子交换树脂会失效，需要再生恢复为氢型。目前对失效树脂有两种处理方式，一是弃之不用，直接购买新的氢型阳离子树脂，造成成本浪费；另ー种方式是对树脂进行体外静态浸泡再生，但这种方式的再生度一般较低，无法达到阳离子交换树脂再生度的要求，造成氢电导率测量结果偏低，不能及时发现水汽品质劣化，给电厂的安全运行带来了很大隐患。

实用新型内容

本实用新型目的就是为了解决上述问题，提出了一种发电厂测量氢电导率用阳离子交换柱再生装置，针对现有氢型阳离子交换柱无法再生或再生度较低的问题，运用现代机械设计理论和理念，意在设计一种操作简便、酸耗量少、再生时间短及再生度高的阳离子交换柱再生装置。

为了实现上述目的，本实用新型采用如下技术方案：

一种发电厂测量氢电导率用阳离子交换柱再生装置，包括支架；所述支架上安装有酸计量箱、除盐水箱和若干阳离子交换柱；所述每个阳离子交换柱的一端都与酸计量箱和除盐水箱连接，另一端都与废液缸连接；所述酸计量箱和除盐水箱位于阳离子交换柱上方；所述废液缸位于阳离子交换柱下方。

所述支架底部设计轮子。

所述阳离子交换柱个数为1-8个。

所述除盐水箱连接有主进水管；所述主进水管上连接有若干分进水管；一个分进水管与一个阳离子交换柱连接。

所述主进水管上还安装有除盐水箱阀门；所述分进水管上设计有分进水管阀门，用于控制除盐水的流速。

所述酸计量箱连接有主进酸管；所述主进酸管连接有若干分进酸管；一个分进酸管连接一个阳离子交换柱。

所述主进酸管上还安装有酸计量箱阀门；所述分进酸管安装有分进酸管阀门；用于控制酸液的流速。

优选的，所述分进水管通过三通管件与分进酸管连接；所述三通管件与阳离子交换柱连接。

所述酸计量箱和除盐水箱均为长方体结构。

所述酸计量箱和除盐水箱的侧面均设计有刻度，用于显示液体的体积。

所述废液缸连接有主排液管；所述主排液管连接有若干分排液管；一个分排液管连接一个阳离子交换柱。

所述废液缸的侧面安装有带有球阀的废液排污管；用于排除废液缸内的液体。

所述酸计量箱、除盐水箱为透明的玻璃钢材质。

所述废液缸为工程塑料材质。

所述主进酸管、主进水管和主排液管采用PVC材质。

所述分进酸管、分进水管、分排液管均采用硅胶管。

本实用新型的有益效果是：

本实用新型是一种发电厂测量氢电导率用阳离子交换柱再生装置，通过将阳离子交换柱分别与酸计量箱、除盐水箱和废液缸连接；实现对阳离子交换柱清洗、再生；通过将酸计量箱和除盐水箱设计在阳离子交换柱上方以及将废液缸设计在阳离子交换柱的下方，实现无需动力装置，只需在重力作用下就可实现对阳离子交换柱的再生。

附图说明

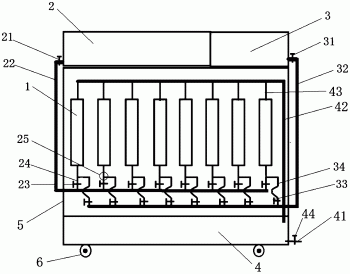

图1为本实用新型的结构示意图；

1.阳离子交换柱，2.除盐水箱，21.除盐水箱阀门，22.主进水管，23.分进水管阀门，24.分进水管，25.三通管件，3.酸计量箱，31.酸计量箱阀门，32.主进酸管，33.分进酸管阀门，34.分进酸管，4.废液缸，41.废液排污管，42.主排液管，43.分排液管，44.球阀，5.支架，6.轮子。

具体实施方式

下面结合附图与实施例对本实用新型做进一步说明：

如图1所示，一种发电厂测量氢电导率用阳离子交换柱再生装置，包括支架5；支架5上安装有若干阳离子交换柱1；每个阳离子交换柱1的一端都与酸计量箱3和除盐水箱2连接，另一端都与废液缸4连接；酸计量箱3和除盐水箱2安装在支架5上，位于阳离子交换柱1的上方；废液缸4安装在支架上，位于阳离子交换柱1的下方。

支架5底部设计轮子6。

阳离子交换柱1个数为1-8个。

除盐水箱2连接有主进水管22；主进水管22上连接有若干分进水管24；一个分进水管24与一个阳离子交换柱1连接。

主进水管22上还安装有除盐水箱阀门21；分进水管24上设计有分进水管阀门23，用于控制除盐水的流速。

酸计量箱3连接有主进酸管32；主进酸管32连接有若干分进酸管34；一个分进酸管34连接一个阳离子交换柱1。

所述主进酸管32上还安装有酸计量箱阀门31；所述分进酸管34安装有分进酸管阀门33；用于控制酸液的流速。

优选的，分进水管24通过三通管件25与分进酸管34连接；所述三通管件25与阳离子交换柱1连接。

酸计量箱3和除盐水箱2均为长方体结构。

酸计量箱3和除盐水箱2的侧面均设计有刻度，用于显示液体的体积。

废液缸4连接有主排液管42；所述主排液管42连接有若干分排液管43；一个分排液管43连接一个阳离子交换柱1。

废液缸4的侧面安装有带有球阀44的废液排污管41；用于排除废液缸内的液体。

酸计量箱3、除盐水箱2为透明的玻璃钢材质。

废液缸4为工程塑料材质。

主进酸管32、主进水管22和主排液管42采用PVC材质。

分进酸管34、分进水管24、分排液管43均采用硅胶管。

一种发电厂测量氢电导率用阳离子交换柱再生装置的工作流程，包括以下步骤：

(1)设备连接：将失效的阳离子交换柱1装在本申请的再生装置上，将分进水管24、分进酸管34和分排液管43与阳离子交换柱1连接；

(2)注入料液：将除盐水箱2注满除盐水，酸计量箱3注满4.0％的盐酸；

(3)一次冲洗：打开除盐水箱阀门21和分进水管阀门23，关闭废液缸阀门41和分进酸管阀门33，调整分进水管阀门23的开度，对阳离子交换柱1冲洗10分钟；

(4)再生：关闭分进水管阀门23，打开分进酸管阀门33，调整分进酸管阀门33的开度，根据阳离子交换柱1的个数决定再生所需酸液的体积；

(5)二次冲洗：关闭分进酸管阀门33，打开分进水管阀门23，调整分进水管阀门23开度，根据阳离子交换柱1的个数决定冲洗用水的体积，为保证冲洗效果，多冲洗一段时间，直到主排液管42内的电导率≤0.070μs/cm；

(6)三次冲洗；关闭分进水管阀门23，放置一段时间后，再打开分进水管阀门23，对阳离子交换柱1进行充分冲洗。

上述虽然结合附图对本实用新型的具体实施方式进行了描述，但并非对本实用新型保护范围的限制，所属领域技术人员应该明白，在本实用新型的技术方案的基础上，本领域技术人员不需要付出创造性劳动即可做出的各种修改或变形仍在本实用新型的保护范围以内。
