专利摘要

本实用新型公开了一种会计用凭证存档夹具，具体涉及凭证存档夹具技术领域，包括放置板，所述放置板设置成中空结构，所述放置板顶部设置有挤压板，所述放置板顶部中心位置设置有丝杠，所述丝杠底端贯穿放置板顶部，所述丝杠底端外部套设有次伞形齿轮，所述放置板内腔一端固定设置有正反电机。本实用新型通过设有正反电机、丝杠、挤压板、次伞形齿轮以及主伞形齿轮等结构，在使用时，只需启动正反电机带动主伞形齿轮转动，主伞形齿轮通过次伞形齿轮带动丝杠转动，挤压板沿着丝杠上下移动，即可完成对会计凭证的夹持工作，不需人工转动，夹持速度快，节省体力，夹持效果好，同时，可以避免损伤手指。

权利要求

1.一种会计用凭证存档夹具，包括放置板(1)，其特征在于：所述放置板(1)设置成中空结构，所述放置板(1)顶部设置有挤压板(2)，所述放置板(1)顶部中心位置设置有丝杠(3)，所述丝杠(3)底端贯穿放置板(1)顶部，所述丝杠(3)底端外部套设有次伞形齿轮(4)，所述放置板(1)内腔一端固定设置有正反电机(5)，所述正反电机(5)输出轴端部固定连接有主伞形齿轮(6)，所述主伞形齿轮(6)与次伞形齿轮(4)相匹配，所述丝杠(3)顶端贯穿挤压板(2)底部，所述丝杠(3)与挤压板(2)通过螺纹固定连接，所述挤压板(2)底部两端均设置有限位板(8)。

2.根据权利要求1所述的一种会计用凭证存档夹具，其特征在于：所述丝杠(3)顶端固定设置有第一挡板(11)，所述丝杠(3)与放置板(1)连接处设置有轴承(15)。

3.根据权利要求1所述的一种会计用凭证存档夹具，其特征在于：所述挤压板(2)底部两端均嵌设有伸缩杆(7)，所述伸缩杆(7)底端与限位板(8)顶部固定连接，所述伸缩杆(7)一端外部套设有缓冲弹簧(9)。

4.根据权利要求3所述的一种会计用凭证存档夹具，其特征在于：所述伸缩杆(7)和缓冲弹簧(9)的数量均设置为多个，所述缓冲弹簧(9)两端分别与对应端的挤压板(2)底部以及限位板(8)顶部相贴合。

5.根据权利要求1所述的一种会计用凭证存档夹具，其特征在于：所述限位板(8)底部均固定设置有防护垫(10)，两个所述防护垫(10)均采用橡胶材料制成。

6.根据权利要求1所述的一种会计用凭证存档夹具，其特征在于：所述放置板(1)顶部两端均固定设置有导向柱(12)，两个所述导向柱(12)一端分别贯穿挤压板(2)底部两端，两个所述导向柱(12)顶端均固定设置有第二挡板(13)。

7.根据权利要求1所述的一种会计用凭证存档夹具，其特征在于：所述挤压板(2)顶部两端均设置有标签区(14)。

说明书

技术领域

本实用新型涉及凭证存档夹具技术领域，更具体地说，本实用涉及一种会计用凭证存档夹具。

背景技术

随着经济的不断发展，越来越多的交易被进行，会计行业也迎来了快速发展，大量的会计办公用品被采购使用，会计凭证存档夹具就是其中非常重要的一种会计办公工具，主要用来收集整理各种票据凭证。

但是，现有的会计凭证夹具，在使用时，需要人工转动螺栓来实现对会计凭证的夹持工作，夹持速度慢，夹持时容易产生空隙，夹持效果差，而且，当会计凭证较多时，为保证夹持效果，有可能伤害到手指。

实用新型内容

为了克服现有技术的上述缺陷，本实用新型的实施例提供一种会计用凭证存档夹具，通过设有正反电机、丝杠、挤压板、次伞形齿轮以及主伞形齿轮等结构，在对会计凭证进行夹持时，只需启动正反电机带动主伞形齿轮转动，主伞形齿轮通过次伞形齿轮带动丝杠转动，挤压板沿着丝杠上下移动，即可完成对会计凭证的夹持工作，不需人工转动，夹持速度快，节省体力，夹持效果好，同时，可以避免损伤手指，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种会计用凭证存档夹具，包括放置板，所述放置板设置成中空结构，所述放置板顶部设置有挤压板，所述放置板顶部中心位置设置有丝杠，所述丝杠底端贯穿放置板顶部，所述丝杠底端外部套设有次伞形齿轮，所述放置板内腔一端固定设置有正反电机，所述正反电机输出轴端部固定连接有主伞形齿轮，所述主伞形齿轮与次伞形齿轮相匹配，所述丝杠顶端贯穿挤压板底部，所述丝杠与挤压板通过螺纹固定连接，所述挤压板底部两端均设置有限位板。

在一个优选的实施方式中，所述丝杠顶端固定设置有第一挡板，所述丝杠与放置板连接处设置有轴承。

在一个优选的实施方式中，所述挤压板底部两端均嵌设有伸缩杆，所述伸缩杆底端与限位板顶部固定连接，所述伸缩杆一端外部套设有缓冲弹簧。

在一个优选的实施方式中，所述伸缩杆和缓冲弹簧的数量均设置为多个，所述缓冲弹簧两端分别与对应端的挤压板底部以及限位板顶部相贴合。

在一个优选的实施方式中，所述限位板底部均固定设置有防护垫，两个所述防护垫均采用橡胶材料制成。

在一个优选的实施方式中，所述放置板顶部两端均固定设置有导向柱，两个所述导向柱一端分别贯穿挤压板底部两端，两个所述导向柱顶端均固定设置有第二挡板。

在一个优选的实施方式中，所述挤压板顶部两端均设置有标签区。

本实用新型的技术效果和优点：

1、与现有技术相比，通过设有正反电机、丝杠、挤压板、次伞形齿轮以及主伞形齿轮等结构，在对会计凭证进行夹持时，只需启动正反电机带动主伞形齿轮转动，主伞形齿轮通过次伞形齿轮带动丝杠转动，挤压板沿着丝杠上下移动，即可完成对会计凭证的夹持工作，不需人工转动，夹持速度快，节省体力，夹持效果好，同时，可以避免损伤手指；

2、通过设有伸缩杆、缓冲弹簧以及限位板等结构，在夹持时，可以起到缓冲的效果，防止因限位板与会计凭证贴合地过紧而对凭证造成损坏，同时，通过设有采用橡胶材料制成的防护垫，可以进一步保护凭证的完整性；

3、通过设有标签区，可以对所夹持的凭证进行标记，方便后续的取放和整理，有利于增加该装置的便利性。

附图说明

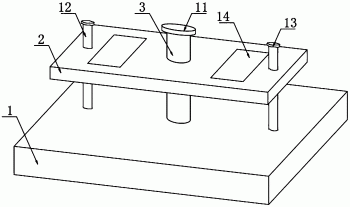

图1为本实用新型的整体结构示意图。

图2为本实用新型的整体结构剖视图。

图3为本实用新型的图2中A部分放大图。

附图标记为：1放置板、2挤压板、3丝杠、4次伞形齿轮、5正反电机、6主伞形齿轮、7伸缩杆、8限位板、9缓冲弹簧、10防护垫、11第一挡板、12导向柱、13第二挡板、14标签区、15轴承。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

如图1-3所示的一种会计用凭证存档夹具，包括放置板1，所述放置板1设置成中空结构，所述放置板1顶部设置有挤压板2，所述放置板1顶部中心位置设置有丝杠3，所述丝杠3底端贯穿放置板1顶部，所述丝杠3底端外部套设有次伞形齿轮4，所述放置板1内腔一端固定设置有正反电机5，所述正反电机5输出轴端部固定连接有主伞形齿轮6，所述主伞形齿轮6与次伞形齿轮4相匹配，所述丝杠3顶端贯穿挤压板2底部，所述丝杠3与挤压板2通过螺纹固定连接，所述挤压板2底部两端均设置有限位板8；

所述丝杠3顶端固定设置有第一挡板11，所述丝杠3与放置板1连接处设置有轴承15；

所述挤压板2底部两端均嵌设有伸缩杆7，所述伸缩杆7底端与限位板8顶部固定连接，所述伸缩杆7一端外部套设有缓冲弹簧9；

所述伸缩杆7和缓冲弹簧9的数量均设置为多个，所述缓冲弹簧9两端分别与对应端的挤压板2底部以及限位板8顶部相贴合；

所述限位板8底部均固定设置有防护垫10，两个所述防护垫10均采用橡胶材料制成；

所述放置板1顶部两端均固定设置有导向柱12，两个所述导向柱12一端分别贯穿挤压板2底部两端，两个所述导向柱12顶端均固定设置有第二挡板13；

所述挤压板2顶部两端均设置有标签区14。

本实用新型工作原理：

参照说明书附图1-3，在使用时，将需要夹持的会计凭证放置在放置板1顶部，然后，启动正反电机5，使正反电机5带动主伞形齿轮6转动，主伞形齿轮6通过次伞形齿轮4带动丝杠3转动，挤压板2沿着丝杠3上下移动，即可完成对会计凭证的夹持工作，不需人工转动，夹持速度快，节省体力，夹持效果好，同时，可以避免损伤手指，而且，通过设有伸缩杆7、缓冲弹簧9以及限位板8等结构，在夹持时，可以起到缓冲的效果，防止因限位板8与会计凭证贴合地过紧而对凭证造成损坏，并且，通过设有采用橡胶材料制成的防护垫10，可以进一步保护凭证的完整性。

同时，通过设有标签区14，可以对所夹持的凭证进行标记，方便后续的取放和整理，有利于增加该装置的便利性。

最后应说明的几点是：首先，在本申请的描述中，需要说明的是，除非另有规定和限定，术语“安装”、“相连”、“连接”应做广义理解，可以是机械连接或电连接，也可以是两个元件内部的连通，可以是直接相连，“上”、“下”、“左”、“右”等仅用于表示相对位置关系，当被描述对象的绝对位置改变，则相对位置关系可能发生改变；

其次：本实用新型公开实施例附图中，只涉及到与本公开实施例涉及到的结构，其他结构可参考通常设计，在不冲突情况下，本实用新型同一实施例及不同实施例可以相互组合；

最后：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
