专利摘要

本实用新型公开了一种用于夹持和延伸铅笔的笔杆，其特征在于包括：一端开口、另一端封堵的笔杆体，夹持装置，以及限位装置；所述笔杆体靠近其开口端的位置对称的设有两个弹片缺口，所述笔杆体两侧对称的开有两个竖向设置的滑槽；所述夹持装置包括设置在弹片缺口内的两个弹片、环套于笔杆体上的锁紧螺帽；所述弹片一端与弹片缺口上缘连接另一端可自由活动形成夹持端，且外侧面开有与锁紧螺帽配合的螺纹；所述锁紧螺帽与弹片旋紧时，所述弹片的夹持端靠拢将容置在笔杆体内的铅笔夹持。本实用新型可以将不同长短的木质铅笔进行夹持，以利于握稳使用铅笔进行书写，从而防止铅笔太短丢弃而浪费。

权利要求

1.用于夹持和延伸铅笔的笔杆，其特征在于包括：

一端开口、另一端封堵的笔杆体(1)；所述笔杆体(1)靠近其开口端的位置对称的设有两个弹片缺口(101)，所述笔杆体(1)两侧对称的开有两个竖向设置的滑槽(102)；

夹持装置(2)；所述夹持装置(2)包括设置在弹片缺口(101)内的两个弹片(201)、环套于笔杆体(1)上的锁紧螺帽(202)；所述弹片(201)一端与弹片缺口(101)上缘连接另一端可自由活动形成夹持端，且外侧面开有与锁紧螺帽(202)配合的螺纹；所述锁紧螺帽(202)与弹片(201)旋紧时，所述弹片(201)的夹持端靠拢将容置在笔杆体(1)内的铅笔夹持；

以及限位装置(3)；所述限位装置(3)包括穿设在两个滑槽(102)之间的可上下滑动的滑杆(301)，设置在滑杆(301)一端的被动固定件(302)，设置在滑杆(301)另一端用于将滑杆(301)固定于滑槽(102)中的主动锁紧件(303)。

2.如权利要求1所述的用于夹持和延伸铅笔的笔杆，其特征在于所述笔杆还包括可套罩在笔杆体(1)开口端的笔杆帽(4)。

3.如权利要求1所述的用于夹持和延伸铅笔的笔杆，其特征在于所述笔杆体(1)的封堵端设置有用于卡持橡皮擦的卡槽(103)；所述卡槽(103)的底部设置有插针(104)。

4.如权利要求2所述的用于夹持和延伸铅笔的笔杆，其特征在于所述笔杆帽(4)相对于与笔杆体(1)套罩的另一端设置有削笔口(401)和与削笔口配合的刀片(402)。

5.如权利要求1～4任一所述的用于夹持和延伸铅笔的笔杆，其特征在于所述滑杆(301)的一端设有螺纹，所述主动锁紧件(303)为螺帽。

说明书

技术领域

本实用新型涉及一种文具，具体涉及一种用于夹持和延伸铅笔的笔杆。

背景技术

铅笔是一种用来书写以及绘画素描专用的笔类，距今已有四百多年的历史。铅笔一般由木制笔杆和铅笔芯构成，在使用过程中铅笔芯不断磨损，需要将木质笔杆削短，使铅笔芯漏出，才能继续使用。但是在长期使用后，铅笔的木质笔杆将太短，并不利于人们使用。尤其是对于中小学生，他们经常使用铅笔，一旦铅笔只有三分之一或四分之一时，就不容易握稳进行书写，此时只能将剩余的铅笔丢弃，造成了不必要的浪费。

实用新型内容

针对上述问题，本实用新型提供了一种用于夹持和延伸铅笔的笔杆，其可以将不同长短的木质铅笔进行夹持，以利于握稳使用铅笔进行书写，从而防止铅笔太短丢弃而浪费。

本实用新型通过下述技术方案实现。

用于夹持和延伸铅笔的笔杆，其特征在于包括：

一端开口、另一端封堵的笔杆体；所述笔杆体靠近其开口端的位置对称的设有两个弹片缺口，所述笔杆体两侧对称的开有两个竖向设置的滑槽；

夹持装置；所述夹持装置包括设置在弹片缺口内的两个弹片、环套于笔杆体上的锁紧螺帽；所述弹片一端与弹片缺口上缘连接另一端可自由活动形成夹持端，且外侧面开有与锁紧螺帽配合的螺纹；所述锁紧螺帽与弹片旋紧时，所述弹片的夹持端靠拢将容置在笔杆体内的铅笔夹持；

以及限位装置；所述限位装置包括穿设在两个滑槽之间的可上下滑动的滑杆，设置在滑杆一端的被动固定件，设置在滑杆另一端用于将滑杆固定于滑槽中的主动锁紧件。

作为优选技术方案，所述笔杆还包括可套罩在笔杆体开口端的笔杆帽。

作为优选技术方案，所述笔杆体的封堵端设置有用于卡持橡皮擦的卡槽；所述卡槽的底部设置有插针。

作为优选技术方案，所述笔杆帽相对于与笔杆体套罩的另一端设置有削笔口和与削笔口配合的刀片。

作为优选技术方案，所述滑杆的一端设有螺纹，所述主动锁紧件为螺帽。

本实用新型有益效果：

1)本实用新型结构简单，使用方便，其可以将不同长度的铅笔夹持和固定于笔杆体中，尤其对于长度较短的铅笔，可以起到延长铅笔长度的作用，以便于握紧使用铅笔，避免了铅笔太短丢弃而浪费。

2)本实用新型笔杆功能多，不仅可以夹持和延伸铅笔，其笔杆头可自由安装和拆卸橡皮擦，笔杆帽可以对铅笔进行切削，插入笔杆中的铅笔也容易取出和安装。

附图说明

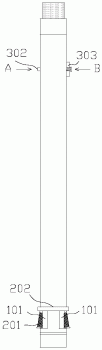

图1为本实用新型笔杆未夹持铅笔时的主视图；

图2为本实用新型笔杆未夹持铅笔时的剖面图；

图3为本实用新型笔杆夹持铅笔时的主视图；

图4为本实用新型笔杆夹持铅笔时的右视图；

图5为本实用新型笔杆夹持铅笔时的剖面图；

图6为本实用新型笔杆中笔杆帽的主视图；

图7为本实用新型笔杆中笔杆帽的剖面图；

图8为图1中A-B处的剖面图；

上述图中各标识的含义为：1-笔杆体，101-弹片缺口，102-滑槽，103-卡槽，104-插针，2-夹持装置，201-片，202-锁紧螺帽，3-限位装置，301-滑杆，302-被动固定件，303-主动锁紧件，4-笔杆帽，401-削笔口，402-刀片。

具体实施方式

下面将结合附图对本实用新型的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

在本实用新型的描述中，需要说明的是，术语“中心”、“上”、“下”、“左”、“右”、“竖直”、“水平”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”、“第三”等仅用于描述目的，而不能理解为指示或暗示相对重要性。

实施例

用于夹持和延伸铅笔的笔杆，请参阅图1、图2、图3、图4，其包括：一端开口、另一端封堵的笔杆体1，夹持装置2，以及限位装置3；

其中，请参阅图1、图4，笔杆体1靠近其开口端的位置对称的设有两个弹片缺口101，笔杆体1两侧对称的开有两个竖向设置的滑槽102；

请参阅图1、图2、图3、图4，夹持装置2包括设置在弹片缺口101内的两个弹片201、环套于笔杆体1上的锁紧螺帽202；弹片201一端与弹片缺口101上缘连接另一端可自由活动形成夹持端，且外侧面开有与锁紧螺帽202配合的螺纹；锁紧螺帽202与弹片201旋紧时，弹片201的夹持端靠拢将容置在笔杆体1内的铅笔夹持；

请参阅图1、图2、图4、图8，限位装置3包括穿设在两个滑槽102之间的可上下滑动的滑杆301，设置在滑杆301一端的被动固定件302，设置在滑杆301另一端用于将滑杆301固定于滑槽102中的主动锁紧件303；

上述结构中，铅笔可通过笔杆体1的开口插入笔杆体1中，之后通过调整滑杆301位于滑槽102的位置，至铅笔的末端被滑杆301顶住，之后通过主动锁紧件303将滑杆301固定于滑槽102中，使铅笔的笔头漏出合适长度以便于书写，然后将锁紧螺帽202与弹片201旋紧，使铅笔被靠拢的弹片201夹持固定，通过以上方式可以将不同长度的铅笔夹持和固定于笔杆体1中，以便于握紧使用铅笔，并且可以灵活取出铅笔进行切削、更换。

进一步的，在一个优选的实施方案中，笔杆体1的长度为16～18cm，这样可以使一整根铅笔容置于笔杆体1中。

进一步的，为了防止铅笔被笔杆夹持后笔尖意外断裂或破损，请参阅图5，在一个可选的实施方案中，笔杆还包括可套罩在笔杆体1开口端的笔杆帽4。

进一步的，请参阅图1、图2，在一个可选的实施方案中，笔杆体1的封堵端设置有用于卡持橡皮擦的卡槽103；卡槽103的底部设置有插针104；这样，可以将橡皮擦切割成合适形状后，将其卡入卡槽103内，并通过插针104使橡皮擦嵌入紧固，以便于用铅笔书写时进行擦除、涂改。

进一步的，请参阅图6、图7，在一个可选的实施方案中，为了便于对铅笔头进行切削，笔杆帽4相对于与笔杆体1套罩的另一端设置有削笔口401和与削笔口配合的刀片402。

进一步的，请参阅图8，在一个优选的实施方案中，滑杆301的一端设有螺纹，主动锁紧件303为螺帽，这样可通过旋紧螺帽将滑杆301固定于滑槽102中。
