IPC分类号 : B65D25/02,B65D25/04,B65D25/00,B65D81/26,B65D85/50
专利摘要

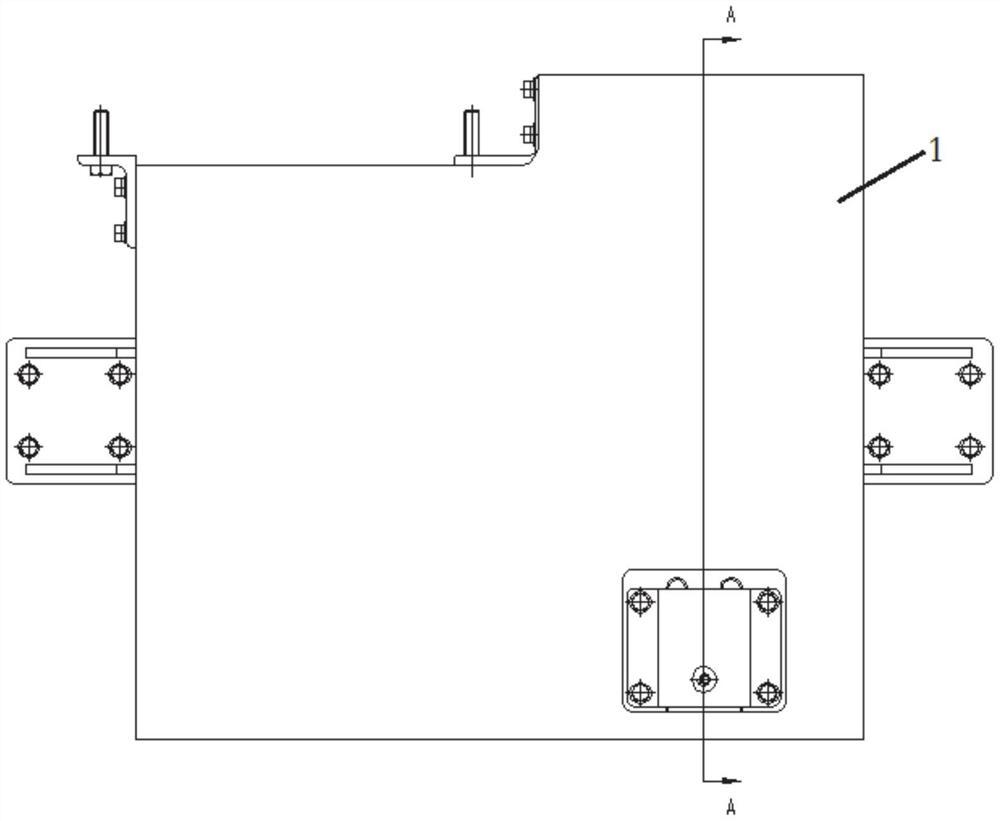

本实用新型公开了一种用于植物病虫害标本采集的工具箱，包括箱体，所述箱体表面开设有安装槽，所述安装槽内固定安装有隔板，所述隔板上方设有工具箱，所述隔板下方设有采集箱，所述箱体左右侧壁内均开设有安装腔，多个所述安装腔内分别设有用于工具箱和采集箱移动的传动机构，所述传动机构包括转动杆，所述转动杆转动设在安装腔内，所述转动杆上固定套接有齿轮，所述安装槽内左右槽壁均开设有与安装腔相通的滑口，所述滑口内滑动安装有齿条杆，多个所述齿条杆分别与工具箱和采集箱的侧壁固定安装。只有蜗杆带着蜗轮转动，工具箱和采集箱才会移动，从而保证了当箱体处于倾斜或是受到震动撞击时，工具箱和采集箱不会自动滑出箱体。
权利要求
1.一种用于植物病虫害标本采集的工具箱，包括箱体(1)，其特征在于,所述箱体(1)表面开设有安装槽(2)，所述安装槽(2)内固定安装有隔板(3)，所述隔板(3)上方设有工具箱(4)，所述隔板(3)下方设有采集箱(5)，所述箱体(1)左右侧壁内均开设有安装腔(6)，多个所述安装腔(6)内分别设有用于工具箱(4)和采集箱(5)移动的传动机构(7)，所述传动机构(7)包括转动杆(71)，所述转动杆(71)转动设在安装腔(6)内，所述转动杆(71)上固定套接有齿轮(72)，所述安装槽(2)内左右槽壁均开设有与安装腔(6)相通的滑口，所述滑口内滑动安装有齿条杆(73)，多个所述齿条杆(73)的侧壁分别与工具箱(4)和采集箱(5)的侧壁固定安装，所述齿轮(72)与齿条杆(73)啮合连接，所述安装腔(6)内设有用于转动杆(71)转动的驱动机构(8)。
2.根据权利要求1所述的一种用于植物病虫害标本采集的工具箱，其特征在于,所述驱动机构(8)包括蜗杆(81)，所述蜗杆(81)转动设在安装腔(6)内，所述转动杆(71)上固定套接有蜗轮(82)，所述蜗杆(81)与蜗轮(82)啮合连接，所述蜗杆(81)的一端穿出箱体(1)且固定安装有调节轮(83)。
3.根据权利要求1所述的一种用于植物病虫害标本采集的工具箱，其特征在于，所述安装槽(2)内左右槽壁均开设有球形槽(9)，所述球形槽(9)内滚动嵌设有圆球(10)，所述工具箱(4)和采集箱(5)的侧壁均开设有限位槽(11)，所述圆球(10)与限位槽(11)槽壁滚动接触。
4.根据权利要求1所述的一种用于植物病虫害标本采集的工具箱，其特征在于，所述工具箱(4)和采集箱(5)的下表面均固定安装有多个滑动轮(12)。
5.根据权利要求1所述的一种用于植物病虫害标本采集的工具箱，其特征在于，所述采集箱(5)表面开设有多个与内部相通的通孔(13)。
6.根据权利要求1所述的一种用于植物病虫害标本采集的工具箱，其特征在于，所述箱体(1)上表面开设有多个与安装腔(6)相通的安装口，所述安装口内固定安装有轴承(14)，所述轴承(14)固定套接在蜗杆(81)上。
