专利摘要

一种缝纫机头，包括凸轮箱（1）、缝纫针箱（7）、钩针箱（18）、电机和机架，凸轮驱动电机伸出轴与凸轮（2）轴连接，凸轮自左至右依次与A连杆（3）、滑块（4）及上推拉杆（5）连接，该凸轮自上至下还依次与摇杆（28）、B连杆（27）、滑块（26）及下推拉杆（25）连接，上下两条推拉杆（5、25）经上下两条悬臂（6）分别直达缝纫针箱（7）与钩针箱（18）内，最终分别与固定缝纫针（14）的夹针杆（13）和钩针（17）相连，凸轮箱下部有滑板（24）、导轨和进退驱动电机（30）。本缝纫机头尤适用于对络丝架上丝片的分束捆紥和对麻袋、编织袋、棉袋的缝合，具有机械元件少、单价低、连接方式简单，磨损件少、使用寿命长、装配和维修方便等优点。

权利要求

1.一种缝纫机头，包括凸轮箱（1）、缝纫针箱（7）、钩针箱（18）、电机和机架，其特征是凸轮箱外的凸轮驱动电机伸出轴与凸轮（2）轴连接，凸轮自左至右依次与A连杆（3）、滑块（4）及上推拉杆（5）逐一连接，该凸轮自上至下还依次与中间有支轴和拉簧（29）的摇杆（28）、B连杆（27）、滑块（26）及下推拉杆（25）逐一连接，上下两条推拉杆（5、25）经上下两条悬臂（6）分别直达缝纫针箱（7）与钩针箱（18）内，此时上推拉杆由固定块（8）定位并依次与C连杆（9）、直角连杆（10）、D连杆（11）直至与夹针杆（13）逐一连接，夹针杆由固定块（12）定位，夹针杆下端有缝纫针（14）；钩针箱（18）内的下推拉杆（25）由固定块（21）定位并与E连杆（20）及钩针（17）相连，钩针定位块（19）定位钩针，缝纫针箱（7）与钩针箱（18）之间有上托板（15）和下托板（16）；凸轮箱下部有使机头进退的滑板（24）、导轨（32）和进退驱动电机（30），上托板与下托板之间有被缝物的夹缝。

2.如权利要求1所述的缝纫机头，其特征是所述的缝纫针箱（7）侧旁有切线器。

3.如权利要求2所述的缝纫机头，其特征是所述的切线器包括刀片（23）和同轴安装的电磁块（22）。

说明书

技术领域

本发明涉及一种缝纫机的缝纫机头，尤其是动力的分传动装置主要依靠连杆和直角连杆实现的缝纫机头。

背景技术

目前，缝纫机机头内的动力传动装置主要依靠凸轮装置实现，结构十分繁杂，制作成本高，装配和维修困难，如CN101395317公告了一种“单线锁型缝纫手缝线迹形成方法及缝纫机”，有上下进给凸轮、水平进给凸轮、针筒驱动三角凸轮和进给转换三角凸轮，还需有许多曲柄、齿轮等元件配合，结构庞杂、元件多，各元件纵横连接，动作机构多，磨损大、损坏率高，使用寿命短，维修率高，装配和维修难度大。

发明内容

本发明要解决的技术问题是提供一种机械元件少、结构简单、生产成本低的缝纫机头。

解决上述技术问题所采用的技术方案是：本缝纫机头，包括凸轮箱、缝纫针箱、钩针箱、电机和机架，凸轮箱外的凸轮驱动电机伸出轴与凸轮轴连接，凸轮自左至右依次与A连杆、滑块及上推拉杆逐一连接，该凸轮自上至下还依次与中间有支轴和拉簧的摇杆、B连杆、滑块及下推拉杆逐一连接，上下两条推拉杆经上下两条悬臂分别直达缝纫针箱与钩针箱内，此时上推拉杆由固定块定位并依次与C连杆、直角连杆、D连杆直至与夹针杆逐一连接，夹针杆由固定块定位，夹针杆下端有缝纫针；钩针箱 内的下推拉杆由固定块定位并与E连杆及钩针相连，钩针定位块定位钩针，缝纫针箱与钩针箱之间有上托板和下托板；凸轮箱下部有使机头进退的滑板、导轨和进退驱动电机，上托板与下托板之间有被缝物的夹缝。

所述的缝纫针箱侧旁有切线器。

所述的切线器包括刀片和同轴安装的电磁块。

本发明的有益效果是缝纫机头中动力传动元件以连杆为主，元件少、结构简单、制作成本低，磨损件少、使用寿命长，维修率低，装配和维修方便，还具有对络丝架上的生丝丝片进行分束捆紥的特殊使用功能(详见同日另行申请专利的“生丝自动束丝机”)。

附图说明

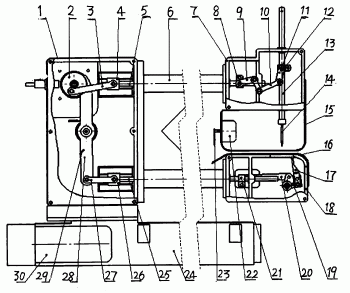

图1为本缝纫机头的主视图。

图2为本缝纫机头的俯视图。

具体实施方式

本发明下面结合实施例并参照附图作进一步详述：本缝纫机头，包括凸轮箱1、缝纫针箱7、钩针箱18、电机和机架，凸轮箱外的凸轮驱动电机伸出轴与凸轮2轴连接，凸轮自左至右依次与A连杆3、滑块4及上推拉杆5连接，该凸轮自上至下还依次与中间有支轴和弹簧29的摇杆28、B连杆27、滑块26及下推拉杆25连接，上下两条推拉杆5、25经上下两条悬臂6分别直达缝纫针箱7与钩针箱18内，此时上推拉杆由固定块8定位并依次与C连杆9、直角连杆10、D连杆11直至与夹针杆13连接，夹针杆由固定块12定位，夹针杆下端有缝纫针14；钩针箱内的下推拉杆25由固定块21定位并与E连杆20及钩针17相连，钩 针定位块19定位钩针，缝纫针箱7与钩针箱18之间有上托板15和下托板1；凸轮箱下部有使机头进退的滑板24、导轨32和进退驱动电机30，上托板与下托板之间有被缝物的夹缝。

所述的缝纫针箱7侧旁有切线器。

所述的切线器包括刀片23和同轴安装的电磁块22。

本机头工作时，按下按钮启动凸轮驱动电机和进退驱动电机30转动，凸轮2转动，带动A连杆3、滑块4、上推拉杆5各自动作，与此同时，凸轮2也带动摇杆28摆动，继而带动B连杆27、滑块26和下推拉杆25各自动作；上下两条推拉杆分别穿过上下悬臂6进入缝纫针箱7与钩针箱18内，上推拉杆依次与C连杆9、直角连杆10、D连杆11和夹针杆13连接，在推拉杆的推拉下，最终使缝纫针14与夹针杆一起作上下运动。与此同时，下推拉杆25在钩针箱18内依靠定位块21定位，下推拉杆与E连杆20和钩针17相连，摇杆28的摆动经下推拉杆的传递，使钩针作左右摆动，缝纫针的上下扎针与钩针的左右钩线协调一致，完成缝纫任务；进退驱动电机30、滑板24和导轨32，使整个机头作左右的进退活动；与本机头配合的待缝物进给机构将待缝物的需缝面从上下托板之间的夹缝中由后至前通过。机头能短距离左右进退，进给的待缝物由后向前通过，因此本机头可对被缝物进行纵向和横向的缝纫。

本缝纫机头尤适合于对绕于络丝架的生丝的丝片进行分束捆紥，一改由熟练工人手工捆紥的传统且落后的做法。还可用于麻袋、编织袋、布袋的缝合。

本缝纫机头，若在凸轮旁装上光电传感器，导轨旁装上起始限位器和终点限位器，在进给机构旁装上霍尔传感器并编程，则 可实现自动化缝纫。因本申请只要求保护缝纫机头的机械结构，恕不细述。

因为本机头在同一个平面既可纵向缝，还可横向缝，所以，切线器安装位置视状况而定，甚至可不安装，用手操剪刀替代。

附图中的切线器包括刀片和电磁块，安装在缝纫针箱左侧只是一种举例，适用于对纵向进给的络丝架上生丝丝片分紥后的连线切断。
