专利摘要

本实用新型提供一种可移动式的城市景观微型管廊结构，包括橡胶密封圈和支撑杆；所述通风管道位于直行管廊顶部内，且直行管廊为长方形中空状，并且弧形管廊与直行管廊相连通；所述直行管廊左右两侧分别设有三处透光窗口，且弧形管廊外侧端面上也设有一处呈圆弧状的透光窗口；所述固定螺栓分别安装于直行管廊上下两侧端面上，且直行管廊与直行管廊上下两端通过固定螺栓连接在一起，并且弧形管廊上下两端通过固定螺栓与直行管廊连接在一起；所述吊挂环分别安装在直行管廊顶部端面和弧形管廊顶部端面上；有利于通过外部吊装设备对直行管廊进行吊装作业，将直行管廊与其他直行管廊插合连接在一起，使管廊安装组合更加简便快捷，降低管廊组装难度。

权利要求

1.一种可移动式的城市景观微型管廊结构，其特征在于：该可移动式的城市景观微型管廊结构包括直行管廊(1)，通风管道(101)，弧形管廊(2)，透光窗口(3)，固定螺栓(4)，吊挂环(5)，绿植种植槽(6)，橡胶密封圈(7)和支撑杆(8)；所述通风管道(101)位于直行管廊(1)顶部内，且直行管廊(1)为长方形中空状，并且弧形管廊(2)与直行管廊(1)相连通；所述直行管廊(1)左右两侧分别设有三处透光窗口(3)，且弧形管廊(2)外侧端面上也设有一处呈圆弧状的透光窗口(3)；所述固定螺栓(4)分别安装于直行管廊(1)上下两侧端面上，且直行管廊(1)与直行管廊(1)上下两端通过固定螺栓(4)连接在一起，并且弧形管廊(2)上下两端通过固定螺栓(4)与直行管廊(1)连接在一起；所述吊挂环(5)分别安装在直行管廊(1)顶部端面和弧形管廊(2)顶部端面上；所述绿植种植槽(6)为梯形槽状结构，且绿植种植槽(6)安装于直行管廊(1)外侧；所述橡胶密封圈(7)呈环绕状分别安装于直行管廊(1)和弧形管廊(2)连通口部位处；所述支撑杆(8)分为两组，且两组支撑杆(8)分别安装在直行管廊(1)底部端面和弧形管廊(2)底部端面上。

2.如权利要求1所述可移动式的城市景观微型管廊结构，其特征在于：所述直行管廊(1)顶部开设有三处通风管道(101)，且通风管道(101)两端分别与直行管廊(1)左右两端相连通，并且通风管道(101)出气端位于直行管廊(1)顶部内侧端面上。

3.如权利要求1所述可移动式的城市景观微型管廊结构，其特征在于：所述通风管道(101)两进气端分别位于直行管廊(1)左右两侧端面上，且通风管道(101)进气端呈倾斜状朝向底部。

4.如权利要求1所述可移动式的城市景观微型管廊结构，其特征在于：所述直行管廊(1)共有多处，且直行管廊(1)后端安插于另一处直行管廊(1)前端内部，并且直行管廊(1)顶部端面设有四处吊挂环(5)。

5.如权利要求1所述可移动式的城市景观微型管廊结构，其特征在于：所述直行管廊(1)与另一直行管廊(1)插合连接部位嵌装有一处橡胶密封圈(7)，且橡胶密封圈(7)长方形环状结构，并且橡胶密封圈(7)外侧端面分别与两直行管廊(1)相贴合。

6.如权利要求1所述可移动式的城市景观微型管廊结构，其特征在于：所述直行管廊(1)左右两侧外端面上分别设有八处绿植种植槽(6)，且绿植种植槽(6)内部填充有土壤。

7.如权利要求1所述可移动式的城市景观微型管廊结构，其特征在于：所述弧形管廊(2)为圆弧状中空结构，且弧形管廊(2)圆弧角度为22.5度，并且直行管廊(1)一端插合连接于弧形管廊(2)内部。

说明书

技术领域

本实用新型属于景观管廊技术领域，更具体地说，特别涉及一种可移动式的城市景观微型管廊结构。

背景技术

随着城市的发展与进步，人们会在城市空闲地区兴建较多的休闲观光的景观装置，例如景观管廊等，为人员提供必要的休闲场所，使人员在行走的过程中实现游览观光的使用需求，景观管廊可以参考CN207032298U号专利，其主要包括管廊，管廊对应于地面通风口的预设位置设置矩形孔，管廊对应于矩形孔的一边设置有上凸定位板，管廊的对应于矩形孔的其余三边平齐于地面，其还包括三侧高立板、一侧矮立板、上盖板，三侧高立板的立面中心设置有通风孔，矮立板的底部支承于上凸定位板的上端面，矮立板和上凸定位板的中心设置有第二通风孔，上盖板上端面设置有内凹槽，上盖板的四周下端分别支承于三侧高立板、一侧矮立板所形成的上端面，内凹槽内放置有泥土、用于种植绿植，通风孔、第二通风孔上均安装有立面布置的通风百叶结构；现有的城市景观微型管廊结构在使用时，管廊内部通风效果较差，外部空气无法很好的进入管廊内部进行流通，容易影响管廊内部空气质量；并且在长期使用时，对管廊连接部位处密封效果较差，外界雨水容易通过管廊连接部位处的缝隙流入管廊内部，导致管廊内部产生积水，影响管廊使用效果

实用新型内容

为了解决上述技术问题，本实用新型提供一种可移动式的城市景观微型管廊结构，以解决现有的城市景观微型管廊结构在使用时，管廊内部通风效果较差，外部空气无法很好的进入管廊内部进行流通，容易影响管廊内部空气质量；并且在长期使用时，对管廊连接部位处密封效果较差，外界雨水容易通过管廊连接部位处的缝隙流入管廊内部，导致管廊内部产生积水，影响管廊使用效果的问题。

本实用新型可移动式的城市景观微型管廊结构的目的与功效，由以下具体技术手段所达成：

一种可移动式的城市景观微型管廊结构，包括直行管廊，通风管道，弧形管廊，透光窗口，固定螺栓，吊挂环，绿植种植槽，橡胶密封圈和支撑杆；所述通风管道位于直行管廊顶部内，且直行管廊为长方形中空状，并且弧形管廊与直行管廊相连通；所述直行管廊左右两侧分别设有三处透光窗口，且弧形管廊外侧端面上也设有一处呈圆弧状的透光窗口；所述固定螺栓分别安装于直行管廊上下两侧端面上，且直行管廊与直行管廊上下两端通过固定螺栓连接在一起，并且弧形管廊上下两端通过固定螺栓与直行管廊连接在一起；所述吊挂环分别安装在直行管廊顶部端面和弧形管廊顶部端面上；所述绿植种植槽为梯形槽状结构，且绿植种植槽安装于直行管廊外侧；所述橡胶密封圈呈环绕状分别安装于直行管廊和弧形管廊连通口部位处；所述支撑杆分为两组，且两组支撑杆分别安装在直行管廊底部端面和弧形管廊底部端面上。

进一步的，所述直行管廊顶部开设有三处通风管道，且通风管道两端分别与直行管廊左右两端相连通，并且通风管道出气端位于直行管廊顶部内侧端面上。

进一步的，所述通风管道两进气端分别位于直行管廊左右两侧端面上，且通风管道进气端呈倾斜状朝向底部。

进一步的，所述直行管廊共有多处，且直行管廊后端安插于另一处直行管廊前端内部，并且直行管廊顶部端面设有四处吊挂环。

进一步的，所述直行管廊与另一直行管廊插合连接部位嵌装有一处橡胶密封圈，且橡胶密封圈长方形环状结构，并且橡胶密封圈外侧端面分别与两直行管廊相贴合。

进一步的，所述直行管廊左右两侧外端面上分别设有八处绿植种植槽，且绿植种植槽内部填充有土壤。

进一步的，所述弧形管廊为圆弧状中空结构，且弧形管廊圆弧角度为22.5度，并且直行管廊一端插合连接于弧形管廊内部。

与现有技术相比，本实用新型具有如下有益效果：

1.直行管廊的设置，有利于通过外部吊装设备对直行管廊进行吊装作业，将直行管廊与其他直行管廊插合连接在一起，使管廊安装组合更加简便快捷，降低管廊组装难度；并且配合橡胶密封圈的设置，可通过橡胶密封圈对直行管廊插合连接部位进行密封，保障直行管廊之间连接的密封性，避免外界雨水从直行管廊连接间隙流入管廊内部，影响管廊使用效果。

2.直行管廊顶部通风管道的设置，有利于使外部空气通过通风管道进入管廊顶部内，促进管廊内部空气流通性，保障管廊内部空气质量；并且配合绿植种植槽的设置，便于人员将绿化植株栽种在管廊左右两侧，对管廊两侧外壁进行绿化，使管廊能够更好的融入外部环境内，提升管廊外部美观性。

3.弧形管廊的设置，有利于对管廊连通方向进行调节，使管廊连通方向呈弯曲不规则状，更好满足于不同场所安装使用需求。

附图说明

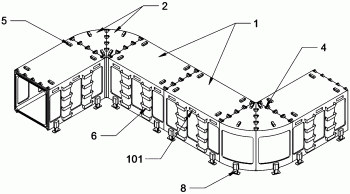

图1是本实用新型的连接轴视结构示意图。

图2是本实用新型的两直行管廊连接轴视结构示意图。

图3是本实用新型的直行管廊与橡胶密封圈拆分结构示意图。

图4是本实用新型的直行管廊纵向剖视结构示意图。

图5是本实用新型的直行管廊横向剖视结构示意图。

图6是本实用新型的直行管廊与弧形管廊连接结构示意图。

图7是本实用新型的两弧形管廊连接结构示意图。

图中，部件名称与附图编号的对应关系为：

1、直行管廊；101、通风管道；2、弧形管廊；3、透光窗口；4、固定螺栓；5、吊挂环； 6、绿植种植槽；7、橡胶密封圈；8、支撑杆。

具体实施方式

下面结合附图和实施例对本实用新型的实施方式作进一步详细描述。以下实施例用于说明本实用新型，但不能用来限制本实用新型的范围。

在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

实施例：

如附图1至附图7所示：

本实用新型提供一种可移动式的城市景观微型管廊结构，包括直行管廊1，通风管道101，弧形管廊2，透光窗口3，固定螺栓4，吊挂环5，绿植种植槽6，橡胶密封圈7和支撑杆8；所述通风管道101位于直行管廊1顶部内，且直行管廊1为长方形中空状，并且弧形管廊2 与直行管廊1相连通；所述直行管廊1左右两侧分别设有三处透光窗口3，且弧形管廊2外侧端面上也设有一处呈圆弧状的透光窗口3；所述固定螺栓4分别安装于直行管廊1上下两侧端面上，且直行管廊1与直行管廊1上下两端通过固定螺栓4连接在一起，并且弧形管廊 2上下两端通过固定螺栓4与直行管廊1连接在一起；所述吊挂环5分别安装在直行管廊1 顶部端面和弧形管廊2顶部端面上；所述绿植种植槽6为梯形槽状结构，且绿植种植槽6安装于直行管廊1外侧；所述橡胶密封圈7呈环绕状分别安装于直行管廊1和弧形管廊2连通口部位处；所述支撑杆8分为两组，且两组支撑杆8分别安装在直行管廊1底部端面和弧形管廊2底部端面上。

其中，所述直行管廊1顶部开设有三处通风管道101，且通风管道101两端分别与直行管廊1左右两端相连通，并且通风管道101出气端位于直行管廊1顶部内侧端面上；具体作用，可使外部空气通过通风管道101进入直行管廊1顶部内，促进直行管廊1内部空气流通性，保障直行管廊1内部空气质量。

其中，所述通风管道101两进气端分别位于直行管廊1左右两侧端面上，且通风管道101 进气端呈倾斜状朝向底部；具体作用，可在外界降雨时，通过通风管道101两侧朝下的进气端对雨水进行遮挡，避免雨水通过通风管道101流入直行管廊1内，影响直行管廊1内部洁净效果。

其中，所述直行管廊1共有多处，且直行管廊1后端安插于另一处直行管廊1前端内部，并且直行管廊1顶部端面设有四处吊挂环5；具体作用，方便人员对直行管廊1进行吊装作业，将直行管廊1与其他直行管廊1插合连接在一起，使管廊安装组合更加简便快捷，降低管廊组装难度。

其中，所述直行管廊1与另一直行管廊1插合连接部位嵌装有一处橡胶密封圈7，且橡胶密封圈7长方形环状结构，并且橡胶密封圈7外侧端面分别与两直行管廊1相贴合；具体作用，可通过橡胶密封圈7对直行管廊1插合连接部位进行密封，保障直行管廊1之间连接的密封性，避免外界雨水从直行管廊1连接间隙流入直行管廊1内部，影响直行管廊1内部使用效果。

其中，所述直行管廊1左右两侧外端面上分别设有八处绿植种植槽6，且绿植种植槽6 内部填充有土壤；具体作用，便于人员将绿化植株栽种在绿植种植槽6内部土壤内，对直行管廊1两侧外壁进行绿化，使直行管廊1能够更好的融入外部环境内，提升管廊外部美观性。

其中，所述弧形管廊2为圆弧状中空结构，且弧形管廊2圆弧角度为22.5度，并且直行管廊1一端插合连接于弧形管廊2内部；具体作用，可使直行管廊1与弧形管廊2相互连接在一起，通过弧形管廊2改变直行管廊1连通方向，使管廊连通方向呈不规则状，更好满足不同场所安装使用需求。

本实施例的具体使用方式与作用：

本实用新型在使用时，工作人员通过吊装设备对直行管廊1顶部吊挂环5进行吊挂，使直行管廊1移动至安装部位处，并对其他直行管廊1进行吊挂，使直行管廊1一端插合连接于另一处直行管廊1内部；接下来工作人员通过直行管廊1顶部和底部所安装的固定螺栓4 对两直行管廊1连接部位进行固定，保障直行管廊1连接部位的稳固性；当直行管廊1安装完毕后，工作人员将绿化植株栽种在绿植种植槽6内部土壤内，对直行管廊1两侧外壁进行绿化，使直行管廊1能够更好的融入外部环境内；在管廊使用时，外界空气通过通风管道101 进入直行管廊1顶部内，促进直行管廊1内部空气流通性，保障直行管廊1内部空气质量；在外界降雨时，橡胶密封圈7对直行管廊1与直行管廊1连接部位进行密封，保障直行管廊 1之间连接的密封性；当人员需要将管廊呈曲折状铺设时，可将弧形管廊2与直行管廊1组合在一起，通过弧形管廊2改变直行管廊1连通方向，使管廊连通方向呈不规则状，更好满足不同场所安装使用需求。

本实用新型的实施例是为了示例和描述起见而给出的，而并不是无遗漏的或者将本实用新型限于所公开的形式。很多修改和变化对于本领域的普通技术人员而言是显而易见的。选择和描述实施例是为了更好说明本实用新型的原理和实际应用，并且使本领域的普通技术人员能够理解本实用新型从而设计适于特定用途的带有各种修改的各种实施例。
