专利摘要

专利摘要

本实用新型公开了一种建筑节能窗，包括主体，还包括连接装置和集光装置，所述主体包括固定框和外框以及固定板，所述连接装置包括第一固定管套和限位螺栓，所述第一固定管套位于固定板的顶部，所述第一固定管套的内侧连接有固定轴，所述第一固定管套的内侧卡合连接有第一扩张弹簧，所述第一扩张弹簧的一侧连接有限位管套，且所述限位螺栓位于固定框的外表面，所述固定板的底部通过限位螺栓与固定框固定连接；通过将固定板设计为可转动式结构，在两侧外框开启时，旋松限位螺栓后，可将固定板向外侧推动翻转，即可增加节能窗的可视面积，且固定板在翻转的同时可进行角度限位，有利于提升用户的使用体验。

权利要求

1.一种建筑节能窗，包括主体，其特征在于：还包括连接装置和集光装置，所述主体包括固定框(1)和外框(2)以及固定板(8)，所述连接装置包括第一固定管套(9)和限位螺栓(7)，所述第一固定管套(9)位于固定板(8)的顶部，所述第一固定管套(9)的内侧连接有固定轴(11)，所述第一固定管套(9)的内侧卡合连接有第一扩张弹簧(12)，所述第一扩张弹簧(12)的一侧连接有限位管套(10)，且所述限位螺栓(7)位于固定框(1)的外表面，所述固定板(8)的底部通过限位螺栓(7)与固定框(1)固定连接。

2.根据权利要求1所述的一种建筑节能窗，其特征在于：所述集光装置包括凹面镜(4)和承载板(6)，所述凹面镜(4)和承载板(6)位于外框(2)的外表面，所述凹面镜(4)位于承载板(6)的内侧，所述承载板(6)的底部下方设置有第二固定管套(5)，所述第二固定管套(5)的内侧安装有限位轴(14)，所述限位轴(14)的外侧套装有第二扩张弹簧(17)，所述第二扩张弹簧(17)的一侧连接有夹持管套(15)，所述限位轴(14)的末端连接有限位板(16)，且所述限位轴(14)的一侧外部具有连接板(13)。

3.根据权利要求1所述的一种建筑节能窗，其特征在于：所述主体还包括玻璃(3)，所述固定框(1)的内侧设置有固定板(8)，且所述固定板(8)的两侧均安装有外框(2)，所述外框(2)通过铰链与固定框(1)转动连接，所述外框(2)的内侧连接有玻璃(3)。

4.根据权利要求1所述的一种建筑节能窗，其特征在于：所述固定轴(11)贯穿固定板(8)的顶部以及限位管套(10)和第一扩张弹簧(12)的内部，所述第一固定管套(9)与固定轴(11)为一体式结构。

5.根据权利要求1所述的一种建筑节能窗，其特征在于：所述固定板(8)通过固定轴(11)与固定框(1)转动连接。

6.根据权利要求2所述的一种建筑节能窗，其特征在于：所述连接板(13) 与承载板(6)为一体式结构，且所述限位轴(14)与第二固定管套(5)以及限位板(16)为一体式结构。

说明书

技术领域

本实用新型属于建筑工程技术领域，具体涉及一种建筑节能窗。

背景技术

节能门窗是为了增大采光通风面积或表现现代建筑的性格特征的一种门窗。节能门窗会提高材料的光学性能、热工性能和密封性，改善门窗的构造来达到预计效果。

现有的建筑节能窗，由于固定板和固定框为一体式结构，在两侧外框开启时，用户通过窗子观察外界环境，固定板会始终阻碍用户的视线，使用户的体验不佳的问题，且现有的部分房间，由于角度和采光受限，及时在外界明亮的情况下，房间内亮度仍较暗，造成用户需要长期开启室内灯的问题，为此我们提出一种建筑节能窗。

实用新型内容

本实用新型的目的在于提供一种建筑节能窗，以解决上述背景技术中提出现有的建筑节能窗，由于固定板和固定框为一体式结构，在两侧外框开启时，用户通过窗子观察外界环境，固定板会始终阻碍用户的视线，使用户的体验不佳的问题，且现有的部分房间，由于角度和采光受限，及时在外界明亮的情况下，房间内亮度仍较暗，造成用户需要长期开启室内灯的问题。

为实现上述目的，本实用新型提供如下技术方案：一种建筑节能窗，包括主体，还包括连接装置和集光装置，所述主体包括固定框和外框以及固定板，所述连接装置包括第一固定管套和限位螺栓，所述第一固定管套位于固定板的顶部，所述第一固定管套的内侧连接有固定轴，所述第一固定管套的内侧卡合连接有第一扩张弹簧，所述第一扩张弹簧的一侧连接有限位管套，且所述限位螺栓位于固定框的外表面，所述固定板的底部通过限位螺栓与固定框固定连接。

优选的，所述集光装置包括凹面镜和承载板，所述凹面镜和承载板位于外框的外表面，所述凹面镜位于承载板的内侧，所述承载板的底部下方设置有第二固定管套，所述第二固定管套的内侧安装有限位轴，所述限位轴的外侧套装有第二扩张弹簧，所述第二扩张弹簧的一侧连接有夹持管套，所述限位轴的末端连接有限位板，且所述限位轴的一侧外部具有连接板。

优选的，所述主体还包括玻璃，所述固定框的内侧设置有固定板，且所述固定板的两侧均安装有外框，所述外框通过铰链与固定框转动连接，所述外框的内侧连接有玻璃。

优选的，所述固定轴贯穿固定板的顶部以及限位管套和第一扩张弹簧的内部，所述第一固定管套与固定轴为一体式结构。

优选的，所述固定板通过固定轴与固定框转动连接。

优选的，所述连接板与承载板为一体式结构，且所述限位轴与第二固定管套以及限位板为一体式结构。

与现有技术相比，本实用新型的有益效果是：

(1)通过将固定板设计为可转动式结构，在两侧外框开启时，旋松限位螺栓后，可将固定板向外侧推动翻转，即可增加节能窗的可视面积，且固定板在翻转的同时可进行角度限位，有利于提升用户的使用体验，解决了现有的建筑节能窗，由于固定板和固定框为一体式结构，在两侧外框开启时，用户通过窗子观察外界环境，固定板会始终阻碍用户的视线，使用户的体验不佳的问题。

(2)通过设计安装了位于外框表面的凹面镜等，可通过凹面镜将外界的光线反射至房间内，增加房间的亮度，且凹面镜的反射角度可调，解决了现有的部分房间，由于角度和采光受限，及时在外界明亮的情况下，房间内亮度仍较暗，造成用户需要长期开启室内灯的问题。

附图说明

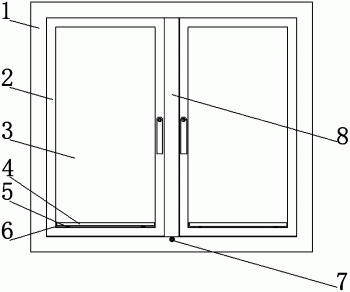

图1为本实用新型的结构示意图；

图2为本实用新型固定板的侧视剖视图；

图3为本实用新型第一固定管套的剖视图；

图4为本实用新型凹面镜连接部位的放大结构示意图；

图5为本实用新型第二固定管套的剖视图；

图中：1、固定框；2、外框；3、玻璃；4、凹面镜；5、第二固定管套； 6、承载板；7、限位螺栓；8、固定板；9、第一固定管套；10、限位管套； 11、固定轴；12、第一扩张弹簧；13、连接板；14、限位轴；15、夹持管套； 16、限位板；17、第二扩张弹簧。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-图5，本实用新型提供一种技术方案：一种建筑节能窗，包括主体，还包括连接装置和集光装置，主体包括固定框1和外框2以及固定板8，连接装置包括第一固定管套9和限位螺栓7，第一固定管套9位于固定板8的顶部，第一固定管套9的内侧连接有固定轴11，第一固定管套9的内侧卡合连接有第一扩张弹簧12，第一扩张弹簧12的一侧连接有限位管套10，且限位螺栓7位于固定框1的外表面，固定板8的底部通过限位螺栓7与固定框1固定连接。

本实施例中，优选的，集光装置包括凹面镜4和承载板6，凹面镜4和承载板6位于外框2的外表面，凹面镜4位于承载板6的内侧，承载板6的底部下方设置有第二固定管套5，第二固定管套5的内侧安装有限位轴14，限位轴14的外侧套装有第二扩张弹簧17，第二扩张弹簧17的一侧连接有夹持管套15，限位轴14的末端连接有限位板16，且限位轴14的一侧外部具有连接板13。

本实施例中，优选的，主体还包括玻璃3，固定框1的内侧设置有固定板 8，且固定板8的两侧均安装有外框2，外框2通过铰链与固定框1转动连接，外框2的内侧连接有玻璃3。

本实施例中，优选的，固定轴11贯穿固定板8的顶部以及限位管套10 和第一扩张弹簧12的内部，第一固定管套9与固定轴11为一体式结构。

本实施例中，优选的，固定板8通过固定轴11与固定框1转动连接。

本实施例中，优选的，连接板13与承载板6为一体式结构，且限位轴14 与第二固定管套5以及限位板16为一体式结构。

本实用新型的工作原理及使用流程：该装置使用时，将两侧的外框2和玻璃3向外侧推动，然后旋松限位螺栓7，再将固定板8的底部向外侧推动，固定板8即可以第一固定管套9为圆心向外侧翻转，同时在翻转的同时，由于第一扩张弹簧12的弹力迫使限位管套10与固定板8的顶部紧密接触，翻转时会产生较大的摩擦力，实现固定板8的阻尼翻转，即可在翻转的同时进行角度限位，此时即可增加节能窗的可视面积；在阳光照射在凹面镜4表面时，通过凹面镜4的镜面反射可将光线反射至房间内，同时直接翻转凹面镜4 即可调整凹面镜4的角度，采用和上述固定板8的限位原理，在凹面镜4翻转的同时第二扩张弹簧17和夹持管套15即会对凹面镜4进行角度限位。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
