专利摘要

本实用新型公开了一种用于组织工程仿生培养的供液泵，包括支承座，以及旋转电机、伸缩式泵囊、具有输入水嘴和输出水嘴的单向阀座，泵囊的一端与单向阀座固定连接，泵囊的腔与单向阀座的腔连通，伸缩式泵囊的另一端密封并设置连接块，该连接块上设有一个向下延伸的滑柱，该滑柱伸入支承座上设有的导向座的导向孔内，形成间隙配合，连接块与支承座之间设有用于使连接块复位的回位弹簧，所述旋转电机的转轴上周向固定有一个用于顶动连接块的凸轮，凸轮的轮廓与连接块的下端面接触。它结构简单紧凑，成本低廉，能够形成培养液的循环供给，模拟血管搏动刺激，以及模拟血流的冲刷作用和人体组织液循环的生理环境。

权利要求

1.一种用于组织工程仿生培养的供液泵，其特征在于：包括一支承座，以及安装在该支承座上的旋转电机、具有褶皱腔壁的伸缩式泵囊、具有输入水嘴和输出水嘴的单向阀座，所述泵囊的一端与单向阀座固定连接，泵囊的腔与单向阀座的腔连通，伸缩式泵囊的另一端密封并设置连接块，该连接块上设有一个向下延伸的滑柱，该滑柱伸入支承座上设有的导向座的导向孔内，形成间隙配合，连接块与支承座之间设有用于使连接块复位的回位弹簧，所述旋转电机的转轴上周向固定有一个用于顶动连接块的凸轮，凸轮的轮廓与连接块的下端面接触。

2.根据权利要求1所述的用于组织工程仿生培养的供液泵，其特征在于：所述支承座具有背板和底板，背板和底板焊接固定形成支承座的安装空间，支承座的安装空间一侧端为电机安装空间，另一侧端为泵囊安装空间，电机安装空间设置电机防护罩，所述旋转电机设于该防护罩内，泵囊安装空间的上部设有阀座支架，所述单向阀座固定在该阀座支架上，所述导向座固定于泵囊安装空间的下部。

3.根据权利要求2所述的用于组织工程仿生培养的供液泵，其特征在于：所述支承座的背板上设有向后延伸的散热片。

4.根据权利要求1所述的用于组织工程仿生培养的供液泵，其特征在于：所述滑柱为矩形柱。

5.根据权利要求1所述的用于组织工程仿生培养的供液泵，其特征在于：所述泵囊的材料采用医用塑料，并通过吹塑成型。

说明书

技术领域

本实用新型涉及组织工程仿生培养领域，特别是涉及一种用于组织工程仿生培养的供液泵。

背景技术

现有的组织工程仿生培养的供给培养液的方式主要有两种：

一种是在培养器皿中注入培养液，当培养液使用一端时间后，将旧的培养液倒掉，然后再重新注入新鲜培养液，为所培养的组织提供所需营养。这种方式由于在更换培养液时需要打开培养器皿，既容易造成培养组织遭受污染，又会造成培养的组织短时间内缺乏营养供给，因此通常是用于短时间的培养观察，尚不能应用于长时间的培养研究以及临床应用。

另一种是采用蠕动泵为培养组织输送培养液，这种方式虽然可以不间断输送培养液，避免污染，但是由于蠕动泵是通过装在旋转臂上的三四个辊子将导管挤压成弧形，并且向前推动输送培养液，其输送压力低，与心脏运动的压力相比，相差甚远，而且每次泵出的速度很不精确。而组织工程组织的仿生培养需要将培养的组织工程组织置于模拟体内血液流动力学生理环境的体外培养条件下进行培养，以促进组织工程组织结构和功能成熟，尤其是在仿生培养组织工程血管时，更是需要在模拟血管腔内应力施加的基础上模拟血液流动生理应力环境和在培养液供给方式上模拟组织液循环的生理模式。鉴于目前用于血管组织工程制备技术的模拟生理应力的装置，都是利用蠕动泵实现血管腔内模拟血液流动施加应力，显然不能实现真正的模拟血液流动生理应力环境和模拟组织液循环的生理模式，因此，现有的组织工程培养仿生组织仿生培养中，尤其是在血管组织的仿生培养中，还没有能够使组织外的培养液模拟血液流动生理应力环境和模拟组织液循环的生理模式的循环供养的装置，故对组织工程组织仿生培养特别是组织工程血管仿生培养的促进作用有限，不能适应其研究要求、临床应用及产业化的需要。

发明内容

本实用新型的目的在于针对现有技术的不足，提供一种用于组织工程仿生培养的供液泵，它结构简单紧凑，成本低廉，能够形成培养液的循环供给，模拟血管搏动刺激，以及模拟血流的冲刷作用和人体组织液循环的生理环境。

本实用新型的目的是这样实现的：

一种用于组织工程仿生培养的供液泵，包括一支承座，以及安装在该支承座上的旋转电机、具有褶皱腔壁的伸缩式泵囊、具有输入水嘴和输出水嘴的单向阀座，所述泵囊的一端与单向阀座固定连接，泵囊的腔与单向阀座的腔连通，伸缩式泵囊的另一端密封并设置连接块，该连接块上设有一个向下延伸的滑柱，该滑柱伸入支承座上设有的导向座的导向孔内，形成间隙配合，连接块与支承座之间设有用于使连接块复位的回位弹簧，所述旋转电机的转轴上周向固定有一个用于顶动连接块的凸轮，凸轮的轮廓与连接块的下端面接触。

所述支承座具有背板和底板，背板和底板焊接固定形成支承座的安装空间，支承座的安装空间一侧端为电机安装空间，另一侧端为泵囊安装空间，电机安装空间设置电机防护罩，所述旋转电机设于该防护罩内，泵囊安装空间的上部设有阀座支架，所述单向阀座固定在该阀座支架上，所述导向座固定于泵囊安装空间的下部。

所述支承座的背板上设有向后延伸的散热片。

所述滑柱为矩形柱。

所述泵囊的材料采用医用塑料，并通过吹塑成型。

由于采用了上述方案，旋转电机、泵囊、单向阀座安装在支承座上，旋转电机相比于直线电机成本更为低廉，且发热量小，耗电少，可有效降低组织培养成本。泵囊为具有褶皱腔壁的伸缩式泵囊，可轴向伸缩，变更自身容积，泵囊的腔与单向阀座的腔连通，从而依靠单向阀座设有的输入水嘴和输出水嘴，吸入培养液、泵出培养液。伸缩式泵囊的另一端密封并设置连接块，该连接块上设有一个向下延伸的滑柱，该滑柱伸入支承座上设有的导向座的导向孔内，形成间隙配合，使导向座对滑柱具有轴向滑动导向的作用，旋转电机的转轴上周向固定有一个用于顶动连接块的凸轮，凸轮的轮廓与连接块的下端面接触。旋转电机为供液泵提供动力，旋转电机工作时带动凸轮转动，凸轮在转动过程中不断顶动连接块，使连接块轴向运动，连接块在回位弹簧的作用下随凸轮转动自动回位。

支承座具有背板和底板，背板和底板焊接固定形成支承座的安装空间，支承座的安装空间一侧端为电机安装空间，另一侧端为泵囊安装空间，电机安装空间设置电机防护罩，所述旋转电机设于该防护罩内，防止污染物进入旋转电机内腐蚀旋转电机，泵囊安装空间的上部设有阀座支架，所述单向阀座固定在该阀座支架上，所述导向座固定于泵囊安装空间的下部。进而形成结构紧凑的供液泵，其占用空间小，适用范围广泛。

支承座的背板上设有向后延伸的散热片，辅助散出旋转电机工作产生的热量，使旋转电机处于良好的工作环境，使用寿命更长。滑柱为矩形柱，可以防止连接块作轴向运动时对泵囊产生扭矩，使泵囊的使用寿命更长。泵囊的材料采用医用塑料，并通过吹塑成型，无毒副作用，保证组织不会被污染，保证组织培养的成功率。

下面结合附图和具体实施方式对本实用新型作进一步说明。

附图说明

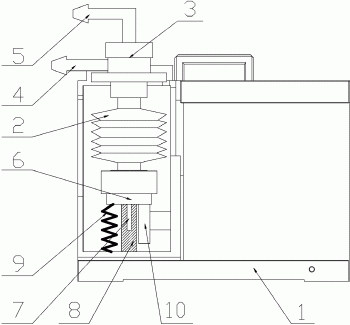

图1为本实用新型的结构示意图；

图2为图1中支承座的透视示意图。

附图中，1为支承座，2为泵囊，3为单向阀座，4为输入水嘴，5为输出水嘴，6为连接块，7为滑柱，8为导向座，9为回位弹簧，10为凸轮，11为背板，12为底板，13为电机防护罩，14为阀座支架，15为散热片。

具体实施方式

参见图1、图2，为用于组织工程仿生培养的供液泵的一种实施例，包括一支承座1，以及安装在该支承座1上的旋转电机、具有褶皱腔壁的伸缩式泵囊2、具有输入水嘴4和输出水嘴5的单向阀座3，所述泵囊2的一端与单向阀座3固定连接，泵囊2的腔与单向阀座3的腔连通，输入水嘴和输出水嘴分别设有进液方向、出液方向为通路的单向阀，输入水嘴与进液管连通，输出水嘴与出液管连通。进一步地，所述泵囊2的材料采用医用塑料，并通过吹塑成型。伸缩式泵囊2的另一端密封并设置连接块6，连接块螺纹配合于伸缩式泵囊该端的外螺纹连接头，该连接块6上设有一个向下延伸的滑柱7，滑柱与连接块一体成型，该滑柱7伸入支承座1上设有的导向座8的导向孔内，形成间隙配合。进一步地，所述滑柱7为矩形柱，导向座的导向孔为与矩形柱对应的矩形孔。连接块6与支承座1之间设有用于使连接块6复位的回位弹簧9，回位弹簧为拉伸弹簧，拉伸弹簧的两端分别与连接块、支承座固定连接。所述旋转电机的转轴上周向固定有一个用于顶动连接块6的凸轮10，凸轮10的轮廓与连接块6的下端面接触，本实施例中，凸轮与旋转电机的转轴通过圆键连接。

进一步地，所述支承座1具有背板11和底板12，背板11和底板12焊接固定形成支承座1的安装空间，进一步地，所述支承座1的背板11上设有向后延伸的散热片15，本实施例中，支承座、散热片的材料为铜或铝，散热效果更好。支承座1的安装空间一侧端为电机安装空间，另一端为泵囊安装空间，电机安装空间设置电机防护罩13，电机防护罩通过螺栓固定在支承座上，所述旋转电机设于该防护罩内，并通过螺栓与支承座固定连接。泵囊安装空间的上部设有阀座支架14，阀座支架螺栓与支承座固定连接，所述单向阀座3固定在该阀座支架14上，所述导向座8固定于泵囊安装空间的下部，本实施例中，单向阀座、导向座均通过螺栓固定在支承座上。

本实用新型不仅仅局限于上述实施例，在不背离本实用新型技术方案原则精神的情况下进行些许改动的技术方案，应落入本实用新型的保护范围。
