专利摘要

本实用新型提出一种旋转滤镜支架系统，所述旋转滤镜支架系统包括转接环和旋转支架，所述转接环可拆卸地安装在所述旋转支架内；所述旋转支架包括底板、锁紧件，所述锁紧件活动安装在所述底板；其中，所述锁紧件包括推动部和旋紧组件，所述推动部在所述旋紧组件的推动下抵紧所述转接环，所述旋转滤镜支架系统通过设置所述旋紧组件，将所述转接环被锁紧在底板内；又，所述旋转支架不仅能够旋转安装在所述旋转支架内的滤镜，还能够将转接环安装到相机或摄像机的镜头前，功能多样、结构紧凑。

权利要求

1.一种旋转滤镜支架系统，其特征在于，所述旋转滤镜支架系统包括转接环和旋转支架，所述转接环可拆卸地安装在所述旋转支架内；所述旋转支架包括底板、锁紧件，所述锁紧件活动安装在所述底板上；

其中，所述锁紧件包括推动部和旋紧组件，所述推动部在所述旋紧组件的推动下抵紧所述转接环，以锁紧所述转接环在底板内。

2.根据权利要求1所述的旋转滤镜支架系统，其特征在于，所述推动部包括滑动件，所述旋紧组件包括旋钮和旋紧件，所述旋钮与所述旋紧件活动连接，所述滑动件与所述旋紧件活动连接，旋转所述旋钮带动所述旋紧件转动，所述旋紧件转动并推动所述滑动件。

3.根据权利要求2所述的旋转滤镜支架系统，其特征在于，所述旋紧件包括限位槽，所述推动部还包括推杆和第一弹性元件，所述推杆与所述第一弹性元件均安装在所述限位槽内，所述滑动件推动所述推杆在所述限位槽滑动。

4.根据权利要求3所述的旋转滤镜支架系统，其特征在于，所述推杆包括卡位部，所述旋紧件包括定位部，第一弹性元件安装在所述卡位部与所述定位部之间，所述第一弹性元件推动所述推杆和所述滑动件复位。

5.根据权利要求4所述的旋转滤镜支架系统，其特征在于，所述旋紧件包括螺纹部和抵接部，所述抵接部与所述螺纹部固定连接，所述底板包括限位部，所述限位部包括压块和容纳槽，所述滑动件在所述容纳槽内滑动，所述抵接部阻挡所述螺纹部脱离所述限位部。

6.根据权利要求5所述的旋转滤镜支架系统，其特征在于，所述滑动件包括滑动卡块和与所述滑动卡块固定连接的导引块，所述滑动卡块相对于所述导引块突出设置；

所述限位部还包括导引槽，所述容纳槽与所述导引槽连通，所述旋紧件推动所述滑动件抵紧所述转接环时，所述导引块在所述导引槽滑动并抵紧转接环，所述滑动卡块压迫所述转接环。

7.根据权利要求6所述的旋转滤镜支架系统，其特征在于，所述推杆包括连接部，所述卡位部与所述连接部固定连接，所述滑动件包括收容槽，所述卡位部部分收容在所述收容槽内，所述卡位部包括定位脚，所述定位脚限制所述推杆脱离所述滑动件。

8.根据权利要求7所述的旋转滤镜支架系统，其特征在于，所述推动部还包括连动件，所述连动件与所述连接部卡接，所述旋紧组件包括第二弹性元件，所述第二弹性元件安装在所述连动件和所述旋钮之间。

9.根据权利要求2所述的旋转滤镜支架系统，其特征在于，所述底板包括突出卡块、第一卡圈，所述转接环包括第二卡圈和旋转盘；

所述转接环安装在所述底板时，所述第一卡圈与所述第二卡圈抵靠，所述突出卡块阻挡所述转接环脱离所述底板，所述滑动件被所述旋紧组件推动以抵紧所述旋转盘，进而锁紧所述转接环。

10.根据权利要求1所述的旋转滤镜支架系统，其特征在于，所述旋转支架包括旋转夹座，所述旋转夹座安装在所述底板上，所述旋转夹座包括第一座体和第二座体，所述第一座体与所述第二座体转动连接；所述底板与所述第二座体之间固定安装有夹片体，所述夹片体设有用于安装滤镜的插槽。

说明书

技术领域

本实用新型涉及摄像器材领域，尤其是一种旋转滤镜支架系统。

背景技术

为了改变或改善照相或摄像所得影像的效果，通常会在照相机或摄像机等拍摄装置的镜头前设置滤镜。滤镜的安装需要采用滤镜支架系统。现有的用于安装滤镜的旋转支架为设有夹片体的支架，插槽能够夹持滤镜。现有的旋转支架通过两端的调节件将转接环夹持安装到旋转支架的底板上，所述调节件因长期使用，内部零件夹持力度慢慢变弱，所述转接环难以被锁紧在所述底板上，导致所述转接环松动、甚至脱离出底板。

实用新型内容

为了解决上述转接环安装在旋转支架内，转接环没有被锁紧的问题，本实用新型提出一种旋转滤镜支架系统。

本实用新型通过以下技术方案实现的：

本实用新型提出一种旋转滤镜支架系统，所述旋转滤镜支架系统包括转接环和旋转支架，所述转接环可拆卸地安装在所述旋转支架内；所述旋转支架包括底板、锁紧件，所述锁紧件活动安装在所述底板。

其中，所述锁紧件包括推动部和旋紧组件，所述推动部在所述旋紧组件的推动下抵紧所述转接环，以锁紧所述转接环在底板内。

进一步地，所述推动部包括滑动件，所述旋紧组件包括旋钮和旋紧件，所述旋钮与所述旋紧件活动连接，所述滑动件与所述旋紧件活动连接，旋转所述旋钮带动所述旋紧件转动，所述旋紧件转动并推动所述滑动件。

进一步地，所述旋紧件包括限位槽，所述推动部还包括推杆和第一弹性元件，所述推杆与所述第一弹性元件均安装在所述限位槽内，所述滑动件推动所述推杆在所述限位槽滑动。

进一步地，所述推杆包括卡位部，所述旋紧件包括定位部，所述第一弹性元件安装在所述卡位部与所述定位部之间，所述第一弹性元件推动所述推杆和所述滑动件复位。

进一步地，所述旋紧件包括螺纹部和抵接部，所述抵接部与所述螺纹部固定连接，所述底板包括限位部，所述限位部包括压块和容纳槽，所述滑动件在所述容纳槽内滑动，所述抵接部阻挡所述螺纹部脱离所述限位部。

进一步地，所述滑动件包括滑动卡块和与所述滑动卡块固定连接的导引块，所述滑动卡块相对于所述导引块突出设置。

具体地，所述限位部还包括导引槽，所述容纳槽与所述导引槽连通，所述旋紧件推动所述滑动件抵紧所述转接环时，所述导引块在所述导引槽滑动并抵紧转接环，所述滑动卡块压迫所述转接环。

进一步地，所述推杆包括连接部，所述卡位部与所述连接部固定连接，所述滑动件包括收容槽，所述卡位部部分收容在所述收容槽内，所述卡位部包括定位脚，所述定位脚限制所述推杆脱离所述滑动件。

进一步地，所述推动部还包括连动件，所述连动件与所述连接部卡接，所述旋紧组件包括第二弹性元件，所述第二弹性元件安装在所述连动件和所述旋钮之间。

进一步地，所述底板包括突出卡块、第一卡圈，所述转接环包括第二卡圈和旋转盘，所述转接环安装在所述底板时，所述第一卡圈与所述第二卡圈抵靠，所述突出卡块阻挡所述转接环脱离所述底板，所述滑动件被所述旋紧组件推动以抵紧所述旋转盘，进而锁紧所述转接环。

进一步地，所述旋转支架包括旋转夹座，所述旋转夹座安装在所述底板上，所述旋转夹座包括第一座体和第二座体，所述第一座体与所述第二座体转动连接，所述底板与所述第二座体之间固定安装有夹片体，所述夹片体设有用于安装滤镜的插槽。

本实用新型的有益效果：本实用新型的所述旋转滤镜支架系统包括转接环和旋转支架，所述转接环可拆卸地安装在所述旋转支架内；所述旋转支架包括底板、锁紧件，所述锁紧件活动安装在所述底板；其中，所述锁紧件包括推动部和旋紧组件，所述推动部在所述旋紧组件的推动下抵紧所述转接环，所述旋转滤镜支架系统通过设置所述旋紧组件，将所述转接环被锁紧在底板内；又，所述旋转支架不仅能够旋转安装在所述旋转支架内的滤镜，还能够将转接环安装到相机或摄像机的镜头前，功能多样、结构紧凑。

附图说明

图1为所述旋转滤镜支架系统的立体结构示意图；

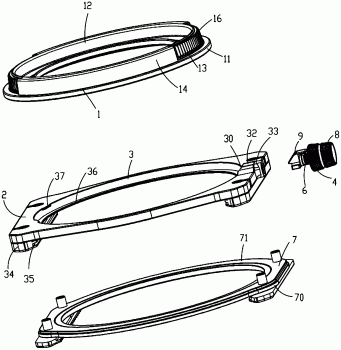

图2为所述旋转滤镜支架系统的分解结构示意图；

图3为所述锁紧件的分解结构示意图；

图4为所述旋转滤镜支架系统的剖视图；

图5为图4中A处的放大结构示意图；

图6为所述旋转支架的分解结构示意图。

具体实施方式

为了更加清楚、完整的说明本实用新型的技术方案，下面结合附图对本实用新型作进一步说明。

请参考图1—图6，本实用新型提出一种旋转滤镜支架系统，所述旋转滤镜支架系统包括转接环1和旋转支架2，所述转接环1可拆卸地安装在所述旋转支架2内；所述旋转支架2包括底板3、锁紧件4，所述锁紧件4活动安装在所述底板3。

其中，所述锁紧件4包括推动部5和旋紧组件6，所述推动部5在所述旋紧组件6的推动下抵紧所述转接环1，以锁紧所述转接环1在底板3内。

进一步地，所述推动部5包括滑动件9，所述旋紧组件6包括旋钮8和旋紧件60，所述旋钮8与所述旋紧件60活动连接，所述滑动件9与所述旋紧件60活动连接，旋转所述旋钮8带动所述旋紧件60转动，所述旋紧件60转动并推动所述滑动件9。

进一步地，所述旋紧件60包括限位槽62，所述推动部5还包括推杆51和第一弹性元件 65，所述推杆51与所述第一弹性元件65均安装在所述限位槽62内，所述滑动件9推动所述推杆51在所述限位槽62滑动。

进一步地，请参考图5，所述推杆51包括卡位部53，所述旋紧件60包括定位部68，所述第一弹性元件65安装在所述卡位部53与所述定位部68之间，所述第一弹性元件65推动所述推杆51和所述滑动件9复位。

请参考图6，所述底板3包括限位部30，所述限位部30包括压块33和容纳槽32，所述滑动件9收容在所述容纳槽32，所述旋紧件60在所述压块33内转动。

在本实施例中，顺时针旋转所述旋钮8，所述旋紧件60外旋，进而带动所述滑动件9和所述推杆51外移。施加外力推动所述滑动件9，所述推杆51在所述旋紧件60内的所述限位槽62滑动，与所述推杆51固定连接的连动件61向外移动突出，因所述旋紧件60在所述限位部30没有转动，夹持所述旋紧件60连接的所述旋钮8并没有旋转运动。撤掉外力，利用所述第一弹性元件65的回弹力，所述第一弹性元件65推动所述推杆51和所述滑动件9一并复位。

进一步地，所述滑动件9包括滑动卡块90和与所述滑动卡块90固定连接的导引块93，所述滑动卡块90相对于所述导引块93突出设置。

进一步地，所述旋紧件60包括螺纹部64和抵接部63，所述抵接部63与所述螺纹部64 固定连接，所述抵接部63阻挡所述螺纹部64脱离所述限位部30。

在本实施例中，所述旋紧件60包括定位端67，所述旋钮8设有装配槽81，所述定位端 67安装在所述装配槽81内，以使所述旋钮8与所述旋紧件60固定连接，旋转所述旋钮8，所述旋紧件60转动。

具体地，所述限位部30还包括导引槽31，所述容纳槽32与所述导引槽31连通，所述旋紧件60推动所述滑动件9抵紧所述转接环1时，所述导引块93在所述导引槽31滑动并抵紧转接环1，所述滑动卡块90压迫所述转接环1。

进一步地，所述推杆51包括连接部52，所述卡位部53与所述连接部52固定连接，所述滑动件9包括收容槽94，所述卡位部53部分收容在所述收容槽94内，所述卡位部53包括定位脚54，所述定位脚54限制所述推杆51脱离所述滑动件9。

在本实施例中，所述滑动卡块90包括平滑面91和斜推面92，外推所述所述滑动卡块90，所述转接环1能够沿所述斜推面92下滑进入所述底板3内。撤掉外力，所述滑动卡块90通过所述第一弹性元件65的回弹力的作用被推动复位，所述滑动卡块90压制所述滤镜，同时，所述导引块93抵压所述转接环1。

施加外力外推所述滑动件9时，所述导引块93在所述导引槽31滑动，所述推杆51被所述滑动件9推动，所述推杆51在所述旋紧件60内，同时，与所述推杆51固定连接的连动件61相对于所述旋钮8外移。

进一步地，所述推动部5还包括连动件61，所述连动件61与所述连接部52卡接，所述旋紧组件6包括第二弹性元件66，所述第二弹性元件66安装在所述连动件61和所述旋钮8之间。

在本实施例中，所述第二弹性元件66用于缓冲所述连动件61复位时的作用力。

进一步地，所述底板3包括突出卡块37、第一卡圈36，所述转接环1包括第二卡圈11和旋转盘12，所述转接环1安装在所述底板3时，所述第一卡圈36与所述第二卡圈11抵靠，所述突出卡块37阻挡所述转接环1脱离所述底板3，所述滑动件9被所述旋紧组件6推动以抵紧所述旋转盘12，进而锁紧所述转接环1。

在本实施例中，所述旋转盘12包括外框14和调节盘13，所述调节盘13设有用于安装滤镜的磁吸部，滤镜通过磁吸作用安装在所述磁吸部。所述转接环1卡在所述第一卡圈36与所述突出卡块37之间，且所述锁紧件4的所述滑动件9能够锁紧所述转接环1。所述转接环1 被锁紧，所述旋转盘12的外框14无法旋转，所述安装在外框14内的调节盘13仍旧能够转动；转动所述调节盘13，所述滤镜的角度被调节。所述调节盘13的外圈设有多条平行的防滑纹15。

进一步地，所述旋转支架2包括旋转夹座7，所述旋转夹座7安装在所述底板3上，所述旋转夹座7包括第一座体70和第二座体71，所述第一座体70与所述第二座体71转动连接，所述底板3与所述第二座体71之间固定安装有夹片体34，所述夹片体34设有用于安装滤镜的插槽35。

在本实施例中，所述旋转支架2用于安装有滤镜的所述转接环1安装到相机的镜头前，可以插入其他色的滤镜到所述夹片体34，多个滤镜的叠加能够增加拍摄图片的色彩浓度。

安装步骤：先将所述转接环1的所述第二卡圈11卡进所述突出卡块37与所述第一卡圈 36内，所述转接环1因所述锁紧件4的阻挡，所述转接环1仍有部分外翘在所述底板3上。

再将所述推动部5外推，所述转接环1方能卡进所述底板3内，此时，所述转接环1的第二卡圈11与所述底板3的所述第一卡圈36抵靠，所述转接环1卡在所述第一卡圈36和所述锁紧件4之间。顺时针旋转所述旋钮8，所述旋钮8推动所述旋紧件60转动，所述旋紧件60 通过螺纹传动方式旋进所述限位部30的容纳槽32内，所述旋紧件60的抵接部63与所述滑动件9抵接，且所述旋紧件60推动所述滑动件9滑动，所述滑动件9的所述导引块93压制所述第二卡圈11，所述滑动卡块90压迫所述第二卡圈11，所述第二卡圈11被压迫在所述锁紧件 4与所述第一卡圈36之间无法旋转，进而使得所述转接环1被锁紧在所述底板3内，只有所述旋转盘12内的调节盘13能够转动。

最后将滤镜安装到所述转接环1的调节盘13的磁吸部，转动所述调节盘13，所述滤镜旋转，所述滤镜的角度得以调节。

取下所述转接环1的步骤：逆时针旋转所述旋钮8，所述旋紧件60在所述限位部30的压块33处转动，所述旋紧件60外旋，所述旋紧件60的抵接部63不再抵压所述滑动件9，所述第一弹性元件65由压缩状态转变为松弛状态。施加外力推动所述滑动件9，所述第一弹性元件65由松弛状态转变为压缩弛状态，所述滑动件9、所述推杆51、所述连动件61均被外推出一段位移，抬起所述转接环1，所述转接环1能够从所述底板3脱离出去，所述转接环1的第二卡圈11与所述第一卡圈36分离。撤掉外力，所述第一弹性元件65回弹，进而推动所述滑动件9和所述推杆51复位。

所述旋转滤镜支架系统通过设置所述旋紧组件6，将所述转接环1被锁紧在底板3内；又，所述旋转支架2不仅能够旋转安装在所述旋转支架2内的滤镜，还能够将转接环1安装到相机或摄像机的镜头前，功能多样、结构紧凑。

当然，本实用新型还可有其它多种实施方式，基于本实施方式，本领域的普通技术人员在没有做出任何创造性劳动的前提下所获得其他实施方式，都属于本实用新型所保护的范围。
