专利摘要

本实用新型提供一种带扫描功能的多篇幅英语阅读机，属于学习用品技术领域，以解决现有的英语阅读机使用麻烦，导致阅读速度较慢，而且容易疲劳的问题。包括底座；所述底座的中部滑动连接有一组前后滑移块；所述前后滑移块的右端面固定连接有一组电机；所述前后滑移块的中部滑动连接有一组扫描滑移块；所述底座的左侧轴性连接有一组花键轴；所述底座的左右两侧均轴性连接有一组前后滑移丝杠。该装置实现对书面文字的自动扫描和换行动作，代替了人工扫描的麻烦，解放了双手，可以随时做笔记，使用更方便，提高了阅读速度。

权利要求

1.一种带扫描功能的多篇幅英语阅读机，其特征在于：该一种带扫描功能的多篇幅英语阅读机包括底座（1）；所述底座（1）的中部滑动连接有一组前后滑移块（3）；所述前后滑移块（3）的右端面固定连接有一组电机（2）；所述前后滑移块（3）的中部滑动连接有一组扫描滑移块（4）；所述底座（1）的左侧轴性连接有一组花键轴（5）；所述底座（1）的左右两侧均轴性连接有一组前后滑移丝杠（6）。

2.如权利要求1所述一种带扫描功能的多篇幅英语阅读机，其特征在于：所述前后滑移块（3）还包括有前后滑移导向槽（302），前后滑移块（3）的左右两侧上下端面均开设有一组所述前后滑移导向槽（302），前后滑移块（3）通过前后滑移导向槽（302）与底座（1）滑动连接。

3.如权利要求1所述一种带扫描功能的多篇幅英语阅读机，其特征在于：所述前后滑移块（3）还包括有扫描滑移导轨（301），前后滑移块（3）的中部设置有两组扫描滑移导轨（301），扫描滑移块（4）通过扫描滑移导轨（301）与前后滑移块（3）滑动连接。

4.如权利要求1所述一种带扫描功能的多篇幅英语阅读机，其特征在于：所述电机（2）还包括有扫描滑移丝杠（201），电机（2）的转轴上同轴固定连接有一组扫描滑移丝杠（201），扫描滑移块（4）与扫描滑移丝杠（201）螺纹传动连接共同构成丝杠螺母传动副。

5.如权利要求1所述一种带扫描功能的多篇幅英语阅读机，其特征在于：所述前后滑移块（3）还包括有花键驱动轮（303），前后滑移块（3）左右两侧内部均轴性连接有一组花键驱动轮（303），花键驱动轮（303）与花键轴（5）滑动连接。

6.如权利要求1所述一种带扫描功能的多篇幅英语阅读机，其特征在于：所述前后滑移块（3）还包括有花键驱动齿轮（304）、棘轮机构（305），花键驱动轮（303）的外侧通过棘轮机构（305）同轴连接有一组花键驱动齿轮（304），扫描滑移块（4）还包括有花键驱动齿条（402），扫描滑移块（4）的左端面设置有一组花键驱动齿条（402），花键驱动齿条（402）与花键驱动齿轮（304）啮合共同构成齿轮齿条传动机构。

7.如权利要求1所述一种带扫描功能的多篇幅英语阅读机，其特征在于：所述花键轴（5）还包括有花键带轮（501），花键轴（5）前后端面均同轴固定连接有一组花键带轮（501），前后滑移丝杠（6）还包括有丝杠带轮（601），前后滑移丝杠（6）前后端面均同轴固定连接有一组丝杠带轮（601），同侧的花键带轮（501）和丝杠带轮（601）外侧缠绕有一组同步传动带共同构成同步传动带传动机构。

8.如权利要求1所述一种带扫描功能的多篇幅英语阅读机，其特征在于：左右两组所述前后滑移丝杠（6）的丝杠带轮（601）通过同步传动带传动连接共同构成同步传动带传动机构，前后滑移块（3）与前后滑移丝杠（6）螺纹传动连接共同构成丝杠螺母传动副。

说明书

技术领域

本实用新型属于学习用品技术领域，更具体地说，特别涉及一种带扫描功能的多篇幅英语阅读机。

背景技术

英语阅读机是通过扫描技术（一般采用红外线扫描），将印刷字体扫描到笔里通过里面的OCR进行识别，在通过里面的内置翻译软件，翻译和朗读，方便人们对英文资料进行阅读。

例如申请号：CN201720524654.3本实用新型公开了一种英语阅读笔，包括笔体、连接头、数显屏、文字识别口、塑料壳体和金属薄片，所述笔体顶部安装有灯头盖冒，且灯头盖冒下端与连接铜片相连接，所述连接头内部安装有USB插头，且USB插头下端设有电路板，所述电路板下端连接开关按钮，且开关按钮下部设有扬声器，所述数显屏右侧安装有锂电池，且锂电池下部安装有光学识别器，所述光学识别器下端设有光学识别头，且光学识别头底部为文字识别口，所述塑料壳体内部贴附有防水片和金属薄片，且金属薄片贴附在防水片内侧。该英语阅读笔通过光学识别器对文字进行识别，不产生电磁辐射，并且该笔体的整体尺寸比较小，便于携带。

基于上述，现有的英语阅读机一般是阅读笔的形式存在，在使用中需要手动逐字逐行的扫描阅读，当需要做笔记时需要将停止扫描，进行笔记记录，使用麻烦，导致阅读速度较慢，而且容易疲劳。

于是，有鉴于此，针对现有的结构及缺失予以研究改良，提供一种带扫描功能的多篇幅英语阅读机，以期达到更具有更加实用价值性的目的。

发明内容

为了解决上述技术问题，本实用新型提供一种带扫描功能的多篇幅英语阅读机，以解决现有的英语阅读机一般是阅读笔的形式存在，在使用中需要手动逐字逐行的扫描阅读，当需要做笔记时需要将停止扫描，进行笔记记录，使用麻烦，导致阅读速度较慢，而且容易疲劳的问题。

本实用新型一种带扫描功能的多篇幅英语阅读机的目的与功效，由以下具体技术手段所达成：

一种带扫描功能的多篇幅英语阅读机，包括底座；所述底座的中部滑动连接有一组前后滑移块；所述前后滑移块的右端面固定连接有一组电机；所述前后滑移块的中部滑动连接有一组扫描滑移块；所述底座的左侧轴性连接有一组花键轴；所述底座的左右两侧均轴性连接有一组前后滑移丝杠。

进一步的，所述前后滑移块还包括有前后滑移导向槽，前后滑移块的左右两侧上下端面均开设有一组所述前后滑移导向槽，前后滑移块通过前后滑移导向槽与底座滑动连接。

进一步的，所述前后滑移块还包括有扫描滑移导轨，前后滑移块的中部设置有两组扫描滑移导轨，扫描滑移块通过扫描滑移导轨与前后滑移块滑动连接。

进一步的，所述电机还包括有扫描滑移丝杠，电机的转轴上同轴固定连接有一组扫描滑移丝杠，扫描滑移块与扫描滑移丝杠螺纹传动连接共同构成丝杠螺母传动副。

进一步的，所述前后滑移块还包括有花键驱动轮，前后滑移块左右两侧内部均轴性连接有一组花键驱动轮，花键驱动轮与花键轴滑动连接。

进一步的，所述前后滑移块还包括有花键驱动齿轮、棘轮机构，花键驱动轮的外侧通过棘轮机构同轴连接有一组花键驱动齿轮，扫描滑移块还包括有花键驱动齿条，扫描滑移块的左端面设置有一组花键驱动齿条，花键驱动齿条与花键驱动齿轮啮合共同构成齿轮齿条传动机构。

进一步的，所述花键轴还包括有花键带轮，花键轴前后端面均同轴固定连接有一组花键带轮，前后滑移丝杠还包括有丝杠带轮，前后滑移丝杠前后端面均同轴固定连接有一组丝杠带轮，同侧的花键带轮和丝杠带轮外侧缠绕有一组同步传动带共同构成同步传动带传动机构。

进一步的，左右两组所述前后滑移丝杠的丝杠带轮通过同步传动带传动连接共同构成同步传动带传动机构，前后滑移块与前后滑移丝杠螺纹传动连接共同构成丝杠螺母传动副。

与现有技术相比，本实用新型具有如下有益效果：

该装置通过采用丝杠螺母传动副实现了扫描滑移块的左右滑移，实现对书面文字的自动扫描，通过齿轮齿条传动机构、棘轮机构、同步传动带传动机构等传动机构实现自动换行动作，实现对书面文字的自动扫描和换行动作，代替了人工扫描的麻烦，解放了双手，可以随时做笔记，使用更方便，提高了阅读速度。

本实用新型通过联动机构手段，可适用于多篇幅的特殊场合，代替常规电子设施，可连续工作，实用性高。

附图说明

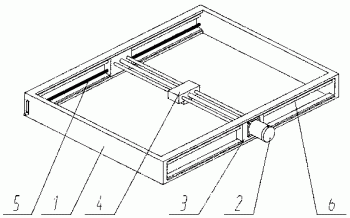

图1是本实用新型的轴侧结构示意图。

图2是本实用新型的前后滑移块传动轴侧结构示意图。

图3是本实用新型的扫描滑移块传动轴侧结构示意图。

图4是本实用新型的前后滑移丝杠传动轴侧结构示意图。

图5是本实用新型的图4中A处局部放大结构示意图。

图中，部件名称与附图编号的对应关系为：

1、底座；2、电机；201、扫描滑移丝杠；3、前后滑移块；301、扫描滑移导轨；302、前后滑移导向槽；303、花键驱动轮；304、花键驱动齿轮；305、棘轮机构；4、扫描滑移块；401、扫描装置；402、花键驱动齿条；5、花键轴；501、花键带轮；6、前后滑移丝杠；601、丝杠带轮。

具体实施方式

下面结合附图和实施例对本实用新型的实施方式作进一步详细描述。以下实施例用于说明本实用新型，但不能用来限制本实用新型的范围。

在本实用新型的描述中，除非另有说明，“多个”的含义是两个或两个以上；术语“上”、“下”、“左”、“右”、“内”、“外”、“前端”、“后端”、“头部”、“尾部”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”、“第三”等仅用于描述目的，而不能理解为指示或暗示相对重要性。

在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

实施例：

如附图1至附图5所示：

本实用新型提供一种带扫描功能的多篇幅英语阅读机，包括底座1；所述底座1的中部滑动连接有一组前后滑移块3；所述前后滑移块3的右端面固定连接有一组电机2；所述前后滑移块3的中部滑动连接有一组扫描滑移块4；所述底座1的左侧轴性连接有一组花键轴5；所述底座1的左右两侧均轴性连接有一组前后滑移丝杠6。

其中，所述前后滑移块3还包括有前后滑移导向槽302，前后滑移块3的左右两侧上下端面均开设有一组所述前后滑移导向槽302，前后滑移块3通过前后滑移导向槽302与底座1滑动连接，在使用中通过前后滑移导向槽302对前后滑移块3导向。

其中，所述前后滑移块3还包括有扫描滑移导轨301，前后滑移块3的中部设置有两组扫描滑移导轨301，扫描滑移块4通过扫描滑移导轨301与前后滑移块3滑动连接，在使用中通过扫描滑移导轨301对扫描滑移块4导向。

其中，所述电机2还包括有扫描滑移丝杠201，电机2的转轴上同轴固定连接有一组扫描滑移丝杠201，扫描滑移块4与扫描滑移丝杠201螺纹传动连接共同构成丝杠螺母传动副，在使用中电机2通过丝杠螺母传动副带动扫描滑移块4左右滑动。

其中，所述前后滑移块3还包括有花键驱动轮303，前后滑移块3左右两侧内部均轴性连接有一组花键驱动轮303，花键驱动轮303与花键轴5滑动连接，在使用中花键驱动轮303随前后滑移块3在花键轴5上滑动连接，并通过花键驱动轮303带动花键轴5旋转。

其中，所述前后滑移块3还包括有花键驱动齿轮304、棘轮机构305，花键驱动轮303的外侧通过棘轮机构305同轴连接有一组花键驱动齿轮304，扫描滑移块4还包括有花键驱动齿条402，扫描滑移块4的左端面设置有一组花键驱动齿条402，花键驱动齿条402与花键驱动齿轮304啮合共同构成齿轮齿条传动机构，在使用中当扫描滑移块4往左滑移的左侧时，花键驱动齿条402通过齿轮齿条传动机构驱动花键驱动齿轮304旋转，花键驱动齿轮304通过棘轮机构305带动花键驱动轮303旋转，当扫描滑移块4往右滑移时，花键驱动齿条402通过齿轮齿条传动机构驱动花键驱动齿轮304旋转，花键驱动齿轮304带动棘轮机构305旋转，花键驱动轮303不会旋转。

其中，所述花键轴5还包括有花键带轮501，花键轴5前后端面均同轴固定连接有一组花键带轮501，前后滑移丝杠6还包括有丝杠带轮601，前后滑移丝杠6前后端面均同轴固定连接有一组丝杠带轮601，同侧的花键带轮501和丝杠带轮601外侧缠绕有一组同步传动带共同构成同步传动带传动机构，在使用中花键轴5通过同步传动带传动机构带动前后滑移丝杠6同步转动。

其中，左右两组所述前后滑移丝杠6的丝杠带轮601通过同步传动带传动连接共同构成同步传动带传动机构，前后滑移块3与前后滑移丝杠6螺纹传动连接共同构成丝杠螺母传动副，在使用中两组前后滑移丝杠6通过丝杠螺母传动副带动前后滑移块3前后滑动。

本实施例的具体使用方式与作用：

在扫描时，电机2带动扫描滑移丝杠201缓慢旋转一定圈数，并保证当扫描滑移丝杠201旋转该数量圈数时扫描滑移块4正好滑移的右侧，当需要扫描滑移块4返回左侧时，电机2带动扫描滑移丝杠201快速反向旋转该数量圈数；当扫描滑移块4往左滑移的左侧时，花键驱动齿条402通过齿轮齿条传动机构驱动花键驱动齿轮304旋转，花键驱动齿轮304通过棘轮机构305带动花键驱动轮303旋转，当扫描滑移块4往右滑移时，花键驱动齿条402通过齿轮齿条传动机构驱动花键驱动齿轮304旋转，花键驱动齿轮304带动棘轮机构305旋转，花键驱动轮303不会旋转，当花键驱动轮303旋转，花键驱动轮303带动花键轴5旋转，花键轴5通过同步传动带传动机构带动左侧的前后滑移丝杠6旋转，左侧的前后滑移丝杠6通过同步传动带传动机构带动右侧的前后滑移丝杠6同步旋转，两组前后滑移丝杠6同时通过丝杠螺母传动副带动前后滑移块3往前滑移完成换行动作，当该页扫描完后，反向旋转前后滑移丝杠6使前后滑移块3滑移到后方即可进行下一次扫描动作。

本实用新型的实施例是为了示例和描述起见而给出的，而并不是无遗漏的或者将本实用新型限于所公开的形式。很多修改和变化对于本领域的普通技术人员而言是显而易见的。选择和描述实施例是为了更好说明本实用新型的原理和实际应用，并且使本领域的普通技术人员能够理解本实用新型从而设计适于特定用途的带有各种修改的各种实施例。
