专利摘要

本实用新型涉及警示设备技术领域，公开了一种用于公共卫生管理的智能警示标牌，所述支撑杆的顶端固定安装在警示架的下表面，且支撑杆的底端固定安装在底座的上表面中心处，所述警示架的内部固定安装有调节装置，所述支撑杆和底座的外表面均固定安装有稳固组件，本实用新型采用的稳固组件，通过在底座设置的辅助架，以及支撑杆外表面套接的固定座，在使用时，使连接腿底端固定在地面上，通过连接腿的另一端在通过调节螺栓贯穿在定位槽内部，进而使其张开形成合适的开口角度，使警示牌放置的更加平稳，而支杆通过铰接在辅助架和连接腿的两侧，方便折叠使用便于携带，加强了此警示装置的安全稳固性。

权利要求

1.一种用于公共卫生管理的智能警示标牌，包括底座(1)、支撑杆(2)和警示架(3)，其特征在于，所述支撑杆(2)的顶端固定安装在警示架(3)的下表面，且支撑杆(2)的底端固定安装在底座(1)的上表面中心处，所述警示架(3)的内部固定安装有调节装置(4)，所述支撑杆(2)和底座(1)的外表面均固定安装有稳固组件(5)。

2.根据权利要求1所述的一种用于公共卫生管理的智能警示标牌，其特征在于，所述稳固组件(5)包括固定座(12)、定位槽(13)、调节螺栓(14)、连接腿(15)、支杆(16)和辅助架(17)，所述支撑杆(2)的外表面套接有固定座(12)，所述固定座(12)的四周均开设有定位槽(13)，所述定位槽(13)的内部嵌入安装有连接腿(15)，所述连接腿(15)和定位槽(13)之间通过调节螺栓(14)贯穿固定，所述连接腿(15)的外表面两侧通过铰接有支杆(16)，所述支杆(16)的另一点通过铰接在辅助架(17)的两侧。

3.根据权利要求2所述的一种用于公共卫生管理的智能警示标牌，其特征在于，所述辅助架(17)的数量为四个，且辅助架(17)通过焊接均匀安装在底座(1)的外表面，所述支杆(16)的数量为八个，且支杆(16)以连接腿(15)的中心为准呈两侧对称设置。

4.根据权利要求1所述的一种用于公共卫生管理的智能警示标牌，其特征在于，所述调节装置(4)包括套筒(6)、旋转轴(7)、固定板(8)、通孔(9)、限制杆(10)和放置槽(11)，所述警示架(3)的内壁上下两侧均固定安装有套筒(6)，所述套筒(6)的内部套接有旋转轴(7)，相邻所述旋转轴(7)的中间固定安装有固定板(8)，所述固定板(8)的两侧表面和警示架(3)的一侧表面均开设有通孔(9)，且固定板(8)的前后表面均固定安装有放置槽(11)，所述通孔(9)的内部插接有限制杆(10)。

5.根据权利要求4所述的一种用于公共卫生管理的智能警示标牌，其特征在于，所述套筒(6)的内壁半径和旋转轴(7)的半径相匹配，所述旋转轴(7)以固定板(8)的中心为准呈上下对称设置，所述旋转轴(7)的数量为两个。

6.根据权利要求4所述的一种用于公共卫生管理的智能警示标牌，其特征在于，所述通孔(9)的直径和限制杆(10)的直径相等，所述限制杆(10)呈T型结构，且限制杆(10)的材质为PVC塑料杆，所述限制杆(10)均垂直贯穿警示架(3)和固定板(8)的一侧表面，所述放置槽(11)为透明塑料材质构件。

说明书

技术领域

本实用新型涉及警示设备技术领域，具体是一种用于公共卫生管理的智能警示标牌。

背景技术

随着经济发展，在公共卫生管理方面，由于人流量的增加，在公共场所卫生也越来越得不到重视，在公共场所，多发生卫生脏乱差，包括乱吐痰、随手乱扔垃圾等不卫生现象，而现场管理人员有时也不能做到实施监督，智能警示则是一种公共现场用来督促和提醒人员的卫生行为。

但是，传统的警示标牌并不能多方位、多角度的对公共场所的一个警示作用，且现有的安全警示牌为一次性材料，浪费资源，同时警示牌稳固性不足，在遇到碰撞或在户外时，自身支撑力度不够被刮倒，维修成本大。因此，本领域技术人员提供了一种用于公共卫生管理的智能警示标牌，以解决上述背景技术中提出的问题。

实用新型内容

本实用新型的目的在于提供一种用于公共卫生管理的智能警示标牌，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种用于公共卫生管理的智能警示标牌，包括底座、支撑杆和警示架，所述支撑杆的顶端固定安装在警示架的下表面，且支撑杆的底端固定安装在底座的上表面中心处，所述警示架的内部固定安装有调节装置，所述支撑杆和底座的外表面均固定安装有稳固组件。

作为本实用新型再进一步的方案：所述稳固组件包括固定座、定位槽、调节螺栓、连接腿、支杆和辅助架，所述支撑杆的外表面套接有固定座，所述固定座的四周均开设有定位槽，所述定位槽的内部嵌入安装有连接腿，所述连接腿和定位槽之间通过调节螺栓贯穿固定，所述连接腿的外表面两侧通过铰接有支杆，所述支杆的另一点通过铰接在辅助架的两侧。

作为本实用新型再进一步的方案：所述辅助架的数量为四个，且辅助架通过焊接均匀安装在底座的外表面，所述支杆的数量为八个，且支杆以连接腿的中心为准呈两侧对称设置。

作为本实用新型再进一步的方案：所述调节装置包括套筒、旋转轴、固定板、通孔、限制杆和放置槽，所述警示架的内壁上下两侧均固定安装有套筒，所述套筒的内部套接有旋转轴，相邻所述旋转轴的中间固定安装有固定板，所述固定板的两侧表面和警示架的一侧表面均开设有通孔，且固定板的前后表面均固定安装有放置槽，所述通孔的内部插接有限制杆。

作为本实用新型再进一步的方案：所述套筒的内壁半径和旋转轴的半径相匹配，所述旋转轴以固定板的中心为准呈上下对称设置，所述旋转轴的数量为两个。

作为本实用新型再进一步的方案：所述通孔的直径和限制杆的直径相等，所述限制杆呈T型结构，且限制杆的材质为PVC塑料杆，所述限制杆均垂直贯穿警示架和固定板的一侧表面，所述放置槽为透明塑料材质构件。

与现有技术相比，本实用新型的有益效果是：

1、本实用新型设置的调节装置，利用警示架内侧套筒套接的旋转轴，旋转轴安装在固定板的两侧表面，通过旋转轴调节整体角度，多方位、多角度的展示警示卫生信息，同时限制杆的一端穿过通孔插接在固定板内，避免了警示牌结构在不使用时出现轻易晃动的问题，同时翻转固定板，固定板前后表面的放置槽能放置各种阅读文件，资源有效利用，同时也方便的更换固定板前后表面上的警示信息。

2、本实用新型采用的稳固组件，通过在底座设置的辅助架，以及支撑杆外表面套接的固定座，在使用时，使连接腿底端固定在地面上，通过连接腿的另一端在通过调节螺栓贯穿在定位槽内部，进而使其张开形成合适的开口角度，使警示牌放置的更加平稳，而支杆通过铰接在辅助架和连接腿的两侧，方便折叠使用便于携带，加强了此警示装置的安全稳固性。

附图说明

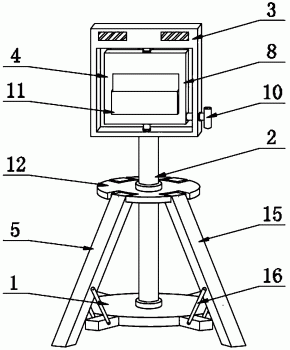

图1为一种用于公共卫生管理的智能警示标牌的结构示意图；

图2为一种用于公共卫生管理的智能警示标牌中调节装置的结构示意图；

图3为一种用于公共卫生管理的智能警示标牌中稳固组件的结构示意图。

图中：1、底座；2、支撑杆；3、警示架；4、调节装置；5、稳固组件；6、套筒；7、旋转轴；8、固定板；9、通孔；10、限制杆；11、放置槽；12、固定座；13、定位槽；14、调节螺栓；15、连接腿；16、支杆；17、辅助架。

具体实施方式

请参阅图1～3，本实用新型实施例中，一种用于公共卫生管理的智能警示标牌，包括底座1、支撑杆2和警示架3，支撑杆2的顶端固定安装在警示架3的下表面，且支撑杆2 的底端固定安装在底座1的上表面中心处，警示架3的内部固定安装有调节装置4，支撑杆2和底座1的外表面均固定安装有稳固组件5，稳固组件5包括固定座12、定位槽13、调节螺栓14、连接腿15、支杆16和辅助架17，支撑杆2的外表面套接有固定座12，固定座12的四周均开设有定位槽13，定位槽13的内部嵌入安装有连接腿15，连接腿15和定位槽13之间通过调节螺栓14贯穿固定，连接腿15的外表面两侧通过铰接有支杆16，支杆16的数量为八个，且支杆16以连接腿15的中心为准呈两侧对称设置，支杆16的另一点通过铰接在辅助架17的两侧，辅助架17的数量为四个，且辅助架17通过焊接均匀安装在底座1的外表面，利用连接腿15和支杆16的结合使其张开形成合适的开口角度，更加稳固。

在图2中：调节装置4包括套筒6、旋转轴7、固定板8、通孔9、限制杆10和放置槽11，警示架3的内壁上下两侧均固定安装有套筒6，套筒6的内部套接有旋转轴7，套筒6的内壁半径和旋转轴7的半径相匹配，旋转轴7以固定板8的中心为准呈上下对称设置，旋转轴7的数量为两个，相邻旋转轴7的中间固定安装有固定板8，固定板8的两侧表面和警示架3的一侧表面均开设有通孔9，且固定板8的前后表面均固定安装有放置槽 11，通孔9的内部插接有限制杆10，通孔9的直径和限制杆10的直径相等，限制杆10呈 T型结构，且限制杆10的材质为PVC塑料杆，限制杆10均垂直贯穿警示架3和固定板8 的一侧表面，放置槽11为透明塑料材质构件，通过限制杆10一端端穿过通孔9插接在固定板8内部，避免了警示牌出现轻易晃动的问题。

本实用新型的工作原理是：在对警示牌进行架设时，通过在底座1设置的辅助架17，以及支撑杆2外表面套接的固定座12，使连接腿15底端固定在地面上，利用连接腿15的另一端在通过调节螺栓14贯穿在定位槽13内部，同时支杆16通过铰接在辅助架17和连接腿15的两侧之间，进而使其张开形成合适的开口角度，方便折叠使用且便于携带，使警示牌放置的更加平稳，警示牌放置后，将警示信息或阅读文件放置在放置槽11内，利用警示架3内侧套筒6套接的旋转轴7，旋转轴7安装在固定板8的两侧表面，通过旋转轴7调节整体角度，多方位、多角度的展示警示卫生信息，同时限制杆10的一端穿过通孔9插接在固定板8内，避免了警示牌结构在不使用时出现轻易晃动的问题，资源有效利用，同时也方便的更换固定板8前后表面上的警示信息。

以上所述的，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
