专利摘要

一种可自由调速型工业设计加工用打磨装置，包括打磨机主机和电源控制箱，在打磨机主机的夹头处手柄部位固定有开口朝向夹头的吸尘罩，打磨机主机电源线连接的端部围绕固定有一圈套筒，套筒上设置有多个开口朝向手柄的出气孔，每个出气孔的另一端分别连通且通过出气管与过滤箱出气端连通，吸尘罩的密封端通过孔或管接头与吸气管一端连通，吸气管的另一端则与风机吸气端连通，风机的出气端则与过滤箱底部连通，过滤箱内填充有过滤材料。本实用新型打磨时产生的粉尘立即经过吸尘罩、吸气管、风机吸入到过滤内进行过滤，可以从出气管、套筒的每条出气孔排出，起到吹打磨机主机电机降温的作用，同时也可以吹手的作用，使手持打磨更舒适。

权利要求

1.一种可自由调速型工业设计加工用打磨装置，包括打磨机主机（1）和电源控制箱（2），其特征在于：在打磨机主机（1）的夹头处手柄（3）部位固定有开口朝向夹头的吸尘罩（4），打磨机主机（1）电源线连接的端部围绕固定有一圈套筒（5），套筒（5）上设置有多个开口朝向手柄（3）的出气孔（6），每个出气孔（6）的另一端分别连通且通过出气管（7）与过滤箱（8）出气端连通，吸尘罩（4）的密封端通过孔或管接头与吸气管（9）一端连通，吸气管（9）的另一端则与风机（10）吸气端连通，风机（10）的出气端则与过滤箱（8）底部连通，过滤箱（8）内填充有过滤材料。

2.根据权利要求1所述的一种可自由调速型工业设计加工用打磨装置，其特征在于：出气管（7）与过滤箱（8）出气端连通的部位设置有三通阀门（11），使出气管（7）与过滤箱（8）出气端连通部位通过三通阀门（11）与外界连通。

3.根据权利要求1所述的一种可自由调速型工业设计加工用打磨装置，其特征在于：吸尘罩（4）截面为半圆形，且吸尘罩（4）的两侧分别设置有导轨（12），弧形的延长罩（13）的内侧壁卡在导轨（12）上，使延长罩（13）通过导轨（12）在吸尘罩（4）上滑动。

4.根据权利要求1所述的一种可自由调速型工业设计加工用打磨装置，其特征在于：过滤箱（8）内通过多块隔板（14）分隔成流通腔体。

说明书

技术领域

本实用新型涉及工业设计技术领域，具体说是一种可自由调速型工业设计加工用打磨装置。

背景技术

工业设计分为产品设计、环境设计、传播设计、设计管理4类；包括造型设计、机械设计、电路设计、服装设计、环境规划、室内设计、建筑设计、UI设计、平面设计、包装设计、广告设计、动画设计、展示设计、网站设计等。工业设计又称工业产品设计学，工业设计涉及到心理学，社会学，美学，人机工程学，机械构造，摄影，色彩学等。工业发展和劳动分工所带来的工业设计，与其它艺术、生产活动、工艺制作等都有明显不同，它是各种学科、技术和审美观念的交叉产物。工业设计加工过程中需要对产品进行打磨，以使产品表面光滑，如目前常用的手持式可调速的打磨机电磨笔，但这一过程中会产生大量的粉末，吸入粉末会对人体产生较大的危害，而且长时间手持打磨机手会出汗，打磨机也会因为长时间运转而发热，传统的手持式可调速的打磨机不具有吸尘和散热功能，如韩国世新204打磨机，不利于持续打磨使用。

实用新型内容

为解决上述问题，本实用新型的目的是提供一种可自由调速型工业设计加工用打磨装置。

为实现上述目的，本实用新型的技术方案为：一种可自由调速型工业设计加工用打磨装置，包括打磨机主机和电源控制箱，在打磨机主机的夹头处手柄部位固定有开口朝向夹头的吸尘罩，打磨机主机电源线连接的端部围绕固定有一圈套筒，套筒上设置有多个开口朝向手柄的出气孔，每个出气孔的另一端分别连通且通过出气管与过滤箱出气端连通，吸尘罩的密封端通过孔或管接头与吸气管一端连通，吸气管的另一端则与风机吸气端连通，风机的出气端则与过滤箱底部连通，过滤箱内填充有过滤材料。

进一步地，出气管与过滤箱出气端连通的部位设置有三通阀门，使出气管与过滤箱出气端连通部位通过三通阀门与外界连通。

进一步地，吸尘罩截面为半圆形，且吸尘罩的两侧分别设置有导轨，弧形的延长罩的内侧壁卡在导轨上，使延长罩通过导轨在吸尘罩上滑动。

进一步地，过滤箱内通过多块隔板分隔成蜿蜒的流通腔体。

本实用新型打磨时产生的粉尘立即经过吸尘罩、吸气管、风机吸入到过滤8内进行过滤，然后可以将过滤后的空气直接排出，也可以从出气管、套筒的每条出气孔6排出，出气孔对准打磨时手持的部位，因此即可起到吹打磨机主机电机降温的作用，同时也可以吹手的作用，使手持打磨更舒适，充分利用了吸尘的吸力，将吸尘的吸力转化为降温用的风吹出，能量利用率更高效。

附图说明

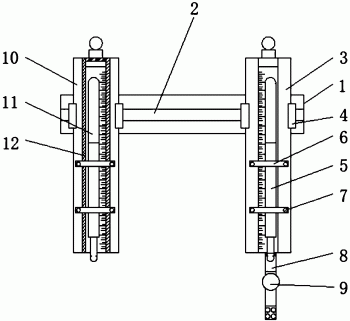

图1为本实用新型的结构示意图；

图2为本实用新型吸尘罩部位的侧视结构示意图。

具体实施方式

下面将结合附图对本实用新型的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。在本实用新型的描述中，需要说明的是，术语“中心”、“上”、“下”、“左”、“右”、“竖直”、“水平”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

下面结合附图对本实施例进行详细描述：

本实施例提供了一种可自由调速型工业设计加工用打磨装置，请一并参照说明书附图中图1图2。

如图1图2所示，该可自由调速型工业设计加工用打磨装置，可针对韩国世新204打磨机进行改进，包括打磨机主机1和电源控制箱2，在打磨机主机1的夹头处手柄3部位固定有开口朝向夹头的吸尘罩4，打磨机主机1电源线连接的端部围绕固定有一圈套筒5，套筒5上设置有多个开口朝向手柄3的出气孔6，每个出气孔6的另一端分别连通且通过出气管7与过滤箱8出气端连通，吸尘罩4的密封端通过孔或管接头与吸气管9一端连通，吸气管9的另一端则与风机10吸气端连通，风机10为防尘风机，风机10的出气端则与过滤箱8底部连通，过滤箱8内填充有过滤材料；过滤箱8也可以位于风机10的吸气端，那么风机10的排气端则与出气管7连通，即这样吸入的空气会先经过过滤再进入风机10，不使用防尘风机时可以采用该种方式。

打磨时，打磨机主机1工作对设计产品进行打磨产生粉尘，此时风机10也工作，风机10工作不断吸走吸气管9的空气，从而通过吸气管9在打磨头处的吸尘罩4形成负压，将产生的粉尘立即经过吸尘罩4、吸气管9、风机10吸入到过滤箱8内进行过滤，然后可以将过滤后的空气直接排出，也可以从出气管7、套筒5的每条出气孔6排出，出气孔6对准打磨时手持的部位，因此即可起到吹打磨机主机1电机降温的作用，同时也可以吹手的作用，使手持打磨更舒适，充分利用了吸尘的吸力。

为了便于调节出气孔6是否出气，出气管7与过滤箱8出气端连通的部位设置有三通阀门11，使出气管7与过滤箱8出气端连通部位通过三通阀门11与外界连通，当需要出气孔6出气时，出气管7处的三通阀门11打开，三通阀门11另外的阀门关闭，此时风从出气管7经多个出气孔6排出，当不需要散热时，关闭出气管7处的三通阀门11，打开另外阀门，即与外界连通的阀门，过滤箱8从三通阀门11向外界排气，而不经过出气管7。

为了提高吸尘罩4的覆盖范围，并调节这一覆盖范围，吸尘罩4截面为半圆形，且吸尘罩4的两侧分别设置有导轨12，弧形的延长罩13的内侧壁卡在导轨12上，使延长罩13通过导轨12在吸尘罩4上滑动，可以根据电磨头的长度调节延长罩13的长度。

为了使吸入过滤箱8的粉尘得到充分过滤，过滤箱8内通过多块隔板14分隔成蜿蜒的流通腔体。

当然，以上各实施例仅用以说明本实用新型的技术方案，而非对其限制；尽管参照前述各实施例对本实用新型进行了详细的说明，本领域的普通技术人员应当理解：其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分或者全部技术特征进行等同替换；而这些修改或者替换，并不使相应技术方案的本质脱离本实用新型各实施例技术方案的范围。
