专利摘要

本实用新型公开一种用于产品设计的绘图尺，包括绘图尺本体，绘图尺本体包括主尺、移动尺、限位孔、固定杆以及滑槽，主尺的底部沿其长度方向开有滑槽，主尺的顶部沿其长度方向开有限位孔，限位孔与滑槽在同一轴线上且限位孔与滑槽连通，移动尺设在滑槽内且移动尺与滑槽连通，移动尺的一端的顶部设有固定杆且固定杆穿过限位孔，固定杆与限位孔转动连接，移动尺与滑槽等宽，移动尺的上表面镶嵌有两个磁石条A，滑槽的上表面镶嵌有两个磁石条B且两个磁石条B分别设在限位孔的两侧，磁石条A和磁石条B相互吸引，主尺的一端设有量角器。本实用新型有效避免曲线偏移。

权利要求

1.一种用于产品设计的绘图尺，其特征在于：包括绘图尺本体，所述绘图尺本体包括主尺(1)、移动尺(2)、限位孔(3)、固定杆(5)以及滑槽(4)，所述主尺(1)的底部沿其长度方向开有滑槽(4)，所述主尺(1)的顶部沿其长度方向开有所述限位孔(3)，所述限位孔(3)与所述滑槽(4)在同一轴线上且所述限位孔(3)与所述滑槽(4)连通，所述移动尺(2)设在所述滑槽(4)内且所述移动尺(2)与所述滑槽(4)滑动连接，所述移动尺(2)的一端的顶部设有所述固定杆(5)且所述固定杆(5)穿过所述限位孔(3)，所述固定杆(5)与所述限位孔(3)转动连接，所述移动尺(2)与所述滑槽(4)等宽，所述移动尺(2)的上表面镶嵌有两个磁石条A(7)，所述滑槽(4)的上表面镶嵌有两个磁石条B(8)且两个磁石条B(8)分别设在所述限位孔(3)的两侧，所述磁石条A(7)和磁石条B(8)相互吸引，所述主尺(1)的一端设有量角器(9)。

2.根据权利要求1所述的一种用于产品设计的绘图尺，其特征在于：所述移动尺(2)以及所述主尺(1)的一侧沿其长度方向均设有刻度线(10)，所述量角器(9)的表面沿其弧度方向设有刻度线(10)。

3.根据权利要求1所述的一种用于产品设计的绘图尺，其特征在于：所述固定杆(5)的顶部通过螺纹啮合有固定块(6)，所述固定块(6)紧贴在所述主尺(1)的表面。

4.根据权利要求1所述的一种用于产品设计的绘图尺，其特征在于：所述主尺(1)的表面还开有一连接孔(11)，所述连接孔(11)内塞有固定塞(12)，所述固定塞(12)将连接绳(13)的一端塞入到所述连接孔(11)内，所述连接绳(13)的另一端固定连接有签字笔(14)。

5.根据权利要求1所述的一种用于产品设计的绘图尺，其特征在于：所述主尺(1)、移动尺(2)、固定杆(5)以及量角器(9)均由硬性塑料制成，所述主尺(1)、移动尺(2)、固定杆(5)以及量角器(9)的表面涂覆有抗氧化涂层。

6.根据权利要求5所述的一种用于产品设计的绘图尺，其特征在于：所述抗氧化涂层包括防静电层(15)、防粘涂层(16)、防腐抗菌层(17)、抗氧化层(18)，所述主尺(1)、移动尺(2)、固定杆(5)以及量角器(9)的表面从内到外依次覆设有防静电层(15)、防粘涂层(16)、防腐抗菌层(17)、抗氧化层(18)。

说明书

技术领域

本实用新型涉及绘图尺技术领域，尤其涉及一种用于产品设计的绘图尺。

背景技术

目前产品设计人员一般使用马克笔、彩色铅笔、高光笔、毛笔以及粉笔等绘画，绘画过程中经常会使用有规则的直线、斜线等，通常借助工具进行作画、作图，一般的尺子是贴在纸面上的，在作图过程中因为尺子的长度不够，不要改变尺子的位置，这样容易造成曲线或者直线偏移。

实用新型内容

(一)要解决的技术问题

针对现有技术的不足，本实用新型提供了一种用于产品设计的绘图尺，解决了在作图过程中因为尺子的长度不够，不要改变尺子的位置，这样容易造成曲线或者直线偏移问题。

(二)技术方案

本实用新型通过如下技术方案实现：

一种用于产品设计的绘图尺，包括绘图尺本体，所述绘图尺本体包括主尺、移动尺、限位孔、固定杆以及滑槽，所述主尺的底部沿其长度方向开有滑槽，所述主尺的顶部沿其长度方向开有所述限位孔，所述限位孔与所述滑槽在同一轴线上且所述限位孔与所述滑槽连通，所述移动尺设在所述滑槽内且所述移动尺与所述滑槽连通，所述移动尺的一端的顶部设有所述固定杆且所述固定杆穿过所述限位孔，所述固定杆与所述限位孔转动连接，所述移动尺与所述滑槽等宽，所述移动尺的上表面镶嵌有两个磁石条A，所述滑槽的上表面镶嵌有两个磁石条B且两个磁石条B分别设在所述限位孔的两侧，所述磁石条A和磁石条B相互吸引，所述主尺的一端设有量角器。

优选的，所述移动尺以及所述主尺的一侧沿其长度方向均设有刻度线，所述量角器的表面沿其弧度方向设有刻度线。

优选的，所述固定杆的顶部通过螺纹啮合有固定块，所述固定块紧贴在所述主尺的表面。

优选的，所述主尺的表面还开有一连接孔，所述连接孔内塞有固定塞，所述固定塞将连接绳的一端塞入到所述连接孔内，所述连接绳的另一端固定连接有签字笔。

优选的，所述主尺、移动尺、固定杆以及量角器均由硬性塑料制成，所述主尺、移动尺、固定杆以及量角器的表面涂覆有抗氧化涂层。

优选的，所述抗氧化涂层包括防静电层、防粘涂层、防腐抗菌层、抗氧化层，所述主尺、移动尺、固定杆以及量角器的表面从内到外依次覆设有防静电层、防粘涂层、防腐抗菌层、抗氧化层。

(三)有益效果

与现有技术相比，本实用新型的有益效果如下：

本实用新型提供了一种用于产品设计的绘图尺，具备有以下有益效果：本实用新型设置了主尺和移动尺，主尺的底部开设滑槽，滑槽内滑动连接有移动尺，这样移动尺和主尺的底部均可以压在纸面上，避免避免因为绘图尺不平整而造成绘图质量不高的问题，移动尺的顶部设有两个磁石条A，滑槽的顶部设有有两个磁石条B，磁石条A和磁石条B相互吸引，加强移动尺和主尺之间的连接性，避免两个松开，移动尺的顶部的固定杆穿过主尺顶部的限位孔，这样便于手持固定杆使移动尺沿着主尺移动，在移动的过程更加稳定，量角器用于绘制弧形曲线。

附图说明

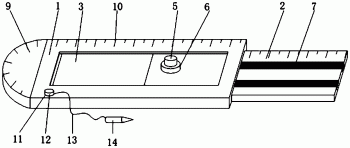

图1为本实用新型的结构示意图；

图2为本实用新型的主尺的结构示意图；

图3为本实用新型的主尺的侧视图；

图4为本实用新型的抗氧化涂层的结构示意图。

图中：1、主尺；2、移动尺；3、限位孔；4、滑槽；5、固定杆；6、固定块；7、磁石条A；8、磁石条B；9、量角器；10、刻度线；11、连接孔；12、固定塞；13、连接绳；14、签字笔；15、防静电层；16、防粘涂层；17、防腐抗菌层；18、抗氧化层。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其它实施例，都属于本实用新型保护的范围。

现提出下述实施例：

实施例一：

如图1-3所示的一种用于产品设计的绘图尺，包括绘图尺本体，所述绘图尺本体包括主尺1、移动尺2、限位孔3、固定杆5以及滑槽4，所述主尺1的底部沿其长度方向开有滑槽4，所述主尺1的顶部沿其长度方向开有所述限位孔3，所述限位孔3与所述滑槽4在同一轴线上且所述限位孔3与所述滑槽4连通，所述移动尺2设在所述滑槽4内且所述移动尺2与所述滑槽4滑动连接，所述移动尺2的一端的顶部设有所述固定杆5且所述固定杆5穿过所述限位孔3，所述固定杆5与所述限位孔3转动连接，所述移动尺2与所述滑槽4等宽，所述移动尺2的上表面镶嵌有两个磁石条A7，所述滑槽4的上表面镶嵌有两个磁石条B8且两个磁石条B8分别设在所述限位孔3的两侧，所述磁石条A7和磁石条B8相互吸引，所述主尺1的一端设有量角器9。

在本实施例中，所述移动尺2以及所述主尺1的一侧沿其长度方向均设有刻度线10，所述量角器9的表面沿其弧度方向设有刻度线10。根据绘图需求设置的刻度线，完成绘图的刻度需求。

在本实施例中，所述固定杆5的顶部通过螺纹啮合有固定块6，所述固定块6紧贴在所述主尺1的表面。使移动尺2和主尺1连接的更加紧密，避免两这松开。

在本实施例中，所述主尺1的表面还开有一连接孔11，所述连接孔11内塞有固定塞12，所述固定塞12将连接绳13的一端塞入到所述连接孔11内，所述连接绳13的另一端固定连接有签字笔14。在外出绘图时，可以利用签字笔14进行改图。

实施例二：

如图1-4所示的一种用于产品设计的绘图尺，与实施例一不同之处在于：所述主尺1、移动尺2、固定杆5以及量角器9均由硬性塑料制成，所述主尺1、移动尺2、固定杆5以及量角器9的表面涂覆有抗氧化涂层，所述抗氧化涂层包括防静电层15、防粘涂层16、防腐抗菌层17、抗氧化层18，所述主尺1、移动尺2、固定杆5以及量角器9的表面从内到外依次覆设有防静电层15、防粘涂层16、防腐抗菌层17、抗氧化层18，避免其因氧化而断裂，延长其使用寿命。

在图1-4中，本实用新型设置了主尺1和移动尺2，主尺1的底部开设滑槽4，滑槽4内滑动连接有移动尺2，这样移动尺2和主尺1的底部均可以压在纸面上，避免避免因为绘图尺不平整而造成绘图质量不高的问题，移动尺2的顶部设有两个磁石条A7，滑槽4的顶部设有有两个磁石条B8，磁石条A7和磁石条B8相互吸引，加强移动尺2和主尺1之间的连接性，避免两个松开，移动尺2的顶部的固定杆5穿过主尺1顶部的限位孔3，这样便于手持固定杆5使移动尺2沿着主尺1移动，在移动的过程更加稳定，量角器9用于绘制弧形曲线。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个……”限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
