专利摘要

本实用新型公开了一种多功能美术工具箱，包括：安装板、箱体、顶盖、三组放置腔以及安装在放置腔内部的限位机构，所述箱体固定设置在安装板上表面中心处位置，所述安装板底端四角处均安装有滚动轮，所述顶盖通过铰链安装在箱体顶端一侧，三组所述放置腔嵌设在箱体内部，且三组所述放置腔均匀分布在箱体内部，三组所述放置腔内部均匹配安装有收纳箱，所述收纳箱一侧侧壁开设有定位凹槽。本实用新型整体结构简单，使用便捷，通过设有限位机构，可有效的对收纳箱进行快速定位收纳处理，保证了整体工作稳定效果，且便于后续快速取出工作，整体操作便捷，通过设有定位部，进而可同步的对画板进行限位固定工作，提高了整体实用效果。

权利要求

1.一种多功能美术工具箱，其特征在于，包括：安装板(1)、箱体(2)、顶盖(3)、三组放置腔(4)以及安装在放置腔(4)内部的限位机构，所述箱体(2)固定设置在安装板(1)上表面中心处位置，所述安装板(1)底端四角处均安装有滚动轮(5)，所述顶盖(3)通过铰链安装在箱体(2)顶端一侧，三组所述放置腔(4)嵌设在箱体(2)内部，且三组所述放置腔(4)均匀分布在箱体(2)内部，三组所述放置腔(4)内部均匹配安装有收纳箱(6)，所述收纳箱(6)一侧侧壁开设有定位凹槽(7)，所述放置腔(4)内部底端安装有复位弹簧(8)，所述放置腔(4)内部滑动安装有支撑板(9)，所述支撑板(9)的底端与复位弹簧(8)抵接。

2.根据权利要求1所述的一种多功能美术工具箱，其特征在于：所述限位机构设置有三组，且三组所述限位机构分别匹配安装在放置腔(4)外部，所述限位机构包括限位框(10)、调节杆(11)以及定位弹簧(12)，所述限位框(10)固定设置在箱体(2)外壁一侧，所述调节杆(11)贯穿限位框(10)、箱体(2)侧壁，且调节杆(11)的另一端延伸至定位凹槽(7)内部，所述定位弹簧(12)安装在限位框(10)内部，且定位弹簧(12)套设在调节杆(11)外部。

3.根据权利要求2所述的一种多功能美术工具箱，其特征在于：所述调节杆(11)整体呈圆柱形结构，所述调节杆(11)的头部采用弧状过渡。

4.根据权利要求1所述的一种多功能美术工具箱，其特征在于：所述支撑板(9)的外部尺寸与放置腔(4)的内部尺寸相同，且放置腔(4)内壁通过安装滑轨与支撑板(9)连接。

5.根据权利要求1所述的一种多功能美术工具箱，其特征在于：还包括定位部，所述定位部包括限位件(13)、夹持弹簧(14)以及夹持板(15)，所述限位件(13)贴合设置在顶盖(3)内壁一侧，所述夹持弹簧(14)安装在限位件(13)一侧侧壁，所述夹持板(15)滑动安装在限位件(13)上，且夹持弹簧(14)的一端与夹持板(15)抵接。

6.根据权利要求5所述的一种多功能美术工具箱，其特征在于：所述限位件(13)整体呈L形结构，且限位件(13)一端通过螺栓与顶盖(3)内壁固定连接。

说明书

技术领域

本实用新型涉及美术工具箱设备领域，具体为一种多功能美术工具箱。

背景技术

美术泛指创作占有一定平面或空间，且具有可视性的艺术，就叫作美术，目前，美术工作者在从事绘画的过程中，都离不开画箱的帮助，通用的画箱一般具有一个独立的空腔，用来盛装各种美术用具，功能性较为单一，且画板和画架还需要单独携带，这样在外出使用时携带极为不便，现有美术工具箱在使用时，往往整体不便于携带，进而极大的降低了整体使用效果。

现有技术有以下不足：现有美术工具箱在使用时，往往整体不便于携带，进而极大的降低了整体使用效果，无法同步的对美术用具进行收集处理，同时传统的收集箱大多采用开设腔体对工具进行收纳工作，极易造成工具的混乱，同时在移动过程中，工具之间相互撞击极易造成损伤，整体体验感较差，同时传统的工具箱无法有效的对画板进行匹配定位工作，极大的降低了使用便捷性。

实用新型内容

本实用新型的目的在于提供一种多功能美术工具箱，以解决往往现有美术工具箱在使用时，往往整体不便于携带，进而极大的降低了整体使用效果，无法同步的对美术用具进行收集处理，同时传统的收集箱大多采用开设腔体对工具进行收纳工作，极易造成工具的混乱等问题。

为实现上述目的，本实用新型提供如下技术方案：一种多功能美术工具箱，包括：安装板、箱体、顶盖、三组放置腔以及安装在放置腔内部的限位机构，所述箱体固定设置在安装板上表面中心处位置，所述安装板底端四角处均安装有滚动轮，所述顶盖通过铰链安装在箱体顶端一侧，三组所述放置腔嵌设在箱体内部，且三组所述放置腔均匀分布在箱体内部，三组所述放置腔内部均匹配安装有收纳箱，所述收纳箱一侧侧壁开设有定位凹槽，所述放置腔内部底端安装有复位弹簧，所述放置腔内部滑动安装有支撑板，所述支撑板的底端与复位弹簧抵接。

优选的，所述限位机构设置有三组，且三组所述限位机构分别匹配安装在放置腔外部，所述限位机构包括限位框、调节杆以及定位弹簧，所述限位框固定设置在箱体外壁一侧，所述调节杆贯穿限位框、箱体侧壁，且调节杆的另一端延伸至定位凹槽内部，所述定位弹簧安装在限位框内部，且定位弹簧套设在调节杆外部，进而便于快速的将收纳箱取出，提高了整体使用便捷性。

优选的，所述调节杆整体呈圆柱形结构，所述调节杆的头部采用弧状过渡。

优选的，所述支撑板的外部尺寸与放置腔的内部尺寸相同，且放置腔内壁通过安装滑轨与支撑板连接。

优选的，还包括定位部，所述定位部包括限位件、夹持弹簧以及夹持板，所述限位件贴合设置在顶盖内壁一侧，所述夹持弹簧安装在限位件一侧侧壁，所述夹持板滑动安装在限位件上，且夹持弹簧的一端与夹持板抵接，进而实现了对不同尺寸的画板进行同步的定位固定工作，提高了整体使用性。

优选的，所述限位件整体呈L形结构，且限位件一端通过螺栓与顶盖内壁固定连接，保证了整体工作稳定性。

本实用新型提供了一种多功能美术工具箱，具备以下有益效果：

(1)本实用新型通过设有收纳箱，进而可快速的对美术使用的工具进行收纳，同时通过在箱体内部开设有贯穿腔，进而可同步的对收纳箱进行收纳处理，保证了移动过程的整体稳定性，提高了整体使用效果，且在安装板底端设置有滚动轮，进而可同步的驱动该装置进行移动，通过设有限位机构，利用拉动调节杆，在定位弹簧的作用下，进而可同步驱动调节杆的头部与收纳箱的定位凹槽分离，进而便于快速的将收纳箱取出，提高了整体使用便捷性。

(2)本实用新型同时通过在放置腔底端复位弹簧与支撑板的作用下，可同步对收纳箱进行辅助弹出工作，保证了收纳箱的稳定弹出，整体操作便捷，同时通过设有定位部，在限位件与夹持板的共同作用下，可同步的对画板进行定位固定工作，便于使用者进行使用，同时通过在限位件与夹持板之间安装有夹持弹簧，进而实现了对不同尺寸的画板进行同步的定位固定工作，提高了整体使用性。

附图说明

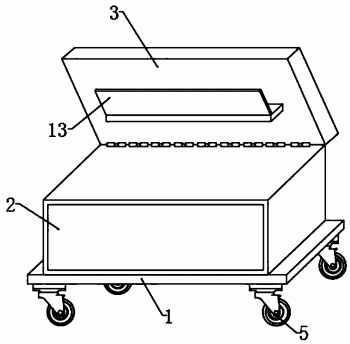

图1为本实用新型的整体的结构示意图；

图2为本实用新型的放置腔结构示意图；

图3为本实用新型的限位机构结构示意图；

图4为本实用新型的定位部结构示意图。

图中：1、安装板；2、箱体；3、顶盖；4、放置腔；5、滚动轮；6、收纳箱；7、定位凹槽；8、复位弹簧；9、支撑板；10、限位框；11、调节杆；12、复位弹簧 13、限位件；14、夹持弹簧；15、夹持板。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述。

如图1-4所示，本实用新型提供一种技术方案：一种多功能美术工具箱，包括：安装板1、箱体2、顶盖3、三组放置腔4以及安装在放置腔4内部的限位机构，所述箱体2固定设置在安装板1上表面中心处位置，所述安装板1底端四角处均安装有滚动轮5，所述顶盖3通过铰链安装在箱体2顶端一侧，三组所述放置腔4嵌设在箱体2内部，且三组所述放置腔4均匀分布在箱体2内部，三组所述放置腔4内部均匹配安装有收纳箱6，所述收纳箱6一侧侧壁开设有定位凹槽7，所述放置腔4内部底端安装有复位弹簧8，所述放置腔4内部滑动安装有支撑板9，所述支撑板9的底端与复位弹簧8抵接。

进一步，所述限位机构设置有三组，且三组所述限位机构分别匹配安装在放置腔4外部，所述限位机构包括限位框10、调节杆11以及定位弹簧12，所述限位框10固定设置在箱体2外壁一侧，所述调节杆11贯穿限位框10、箱体2侧壁，且调节杆11的另一端延伸至定位凹槽7内部，所述定位弹簧12安装在限位框10内部，且定位弹簧12套设在调节杆11外部，利用拉动调节杆11，在定位弹簧12的作用下，进而可同步驱动调节杆11的头部与收纳箱6的定位凹槽7分离，进而便于快速的将收纳箱6取出，提高了整体使用便捷性；

进一步，所述调节杆11整体呈圆柱形结构，所述调节杆11的头部采用弧状过渡；

进一步，所述支撑板9的外部尺寸与放置腔4的内部尺寸相同，且放置腔4内壁通过安装滑轨与支撑板9连接，便于支撑板9在放置腔内部进行滑动；

进一步，还包括定位部，所述定位部包括限位件13、夹持弹簧14以及夹持板15，所述限位件13贴合设置在顶盖3内壁一侧，所述夹持弹簧14安装在限位件13一侧侧壁，所述夹持板15滑动安装在限位件13上，且夹持弹簧14的一端与夹持板15抵接，在限位件13与夹持板15的共同作用下，可同步的对画板进行定位固定工作，便于使用者进行使用，同时通过在限位件13与夹持板15之间安装有夹持弹簧14，进而实现了对不同尺寸的画板进行同步的定位固定工作，提高了整体使用性；

进一步，所述限位件13整体呈L形结构，且限位件13一端通过螺栓与顶盖3内壁固定连接，保证了整体工作稳定性。

工作原理：在使用时，通过设有收纳箱6，进而可快速的对美术使用的工具进行收纳，同时通过在箱体2内部开设有贯穿腔，进而可同步的对收纳箱6进行收纳处理，保证了移动过程的整体稳定性，提高了整体使用效果，且在安装板1底端设置有滚动轮5，进而可同步的驱动该装置进行移动，通过设有限位机构，利用拉动调节杆11，在定位弹簧12的作用下，进而可同步驱动调节杆11的头部与收纳箱6的定位凹槽7分离，进而便于快速的将收纳箱6取出，提高了整体使用便捷性，同时在放置腔4底端复位弹簧8与支撑板9的作用下，可同步对收纳箱6进行辅助弹出工作，保证了收纳箱6的稳定弹出，整体操作便捷，同时通过设有定位部，在限位件13与夹持板15的共同作用下，可同步的对画板进行定位固定工作，便于使用者进行使用，同时通过在限位件13与夹持板15之间安装有夹持弹簧14，进而实现了对不同尺寸的画板进行同步的定位固定工作，提高了整体实用性。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
