专利摘要

本实用新型涉及一种便携式购物滑板车，属于机械装置技术领域。本实用新型包括滑板车车体、龙头、下轴承、销紧螺母、衬套、内牙螺杆、手把档、滑板车身、踏板装配、短踏板、车轮、坐垫、弹簧拉手、包箍、上轴承、车把紧固螺母、弹珠、筐、龙头把、后轮挡泥板、锁紧螺杆、筐紧定螺栓。本实用新型可以使购物车在超市等购物场合有动力前行；相对于一般的购物车，此购物滑板车运动稳定，安全可靠，舒适方便，能折叠成很小的一部分便于携带，为人们购物出行带来了很大的方便。

权利要求

1.一种便携式购物滑板车，其特征在于：包括滑板车车体（1）、龙头（2）、下轴承（3）、销紧螺母（4）、衬套（5）、内牙螺杆（6）、手把档（7）、滑板车身（8）、踏板装配（9）、短踏板（10）、车轮（11）、坐垫（12）、弹簧拉手（13）、包箍（14）、上轴承（15）、车把紧固螺母（16）、弹珠（17）、筐（18）、龙头把（19）、后轮挡泥板（20）、锁紧螺杆（21）、筐紧定螺栓（22）；

其中坐垫（12）安装在短踏板（10）上面，车轮（11）上搭配后轮挡泥板（20）并配有刹车片，车轮（11）连接在滑板车身（8）下面部分，滑板车车体（1）与龙头（2）和滑板车身（8）相连，销紧螺母（4）与衬套（5）相配合，用来固定滑板车身（8）与手把档（7），内牙螺杆（6）用来连接手把档（7）和滑板车身（8），弹簧拉手（13）通过包箍（14）与龙头把（19）相连，上轴承（15）通过包箍（14）相配合用来连接龙头把（19）与滑板车身（8），车把紧固螺母（16）与龙头把（19）相连，所述筐（18）在滑板车车体（1）的最前端，筐（18）通过筐紧定螺栓（22）与龙头把（19）相连，所述龙头（2）通过下轴承（3）与龙头把（19）相连；所述龙头（2）位于滑板车车体（1）的正上方，所述龙头把（19）通过车把紧固螺母（16）固定在滑板车身（8）上，所述短踏板（10）与滑板车身（8）相连，所述手把档（7）通过包箍（14）、衬套（5）、内牙螺杆（6）与龙头把（19）相连，所述踏板装配（9）用来连接短踏板（10）和滑板车身（8）。

说明书

技术领域

本实用新型涉及一种便携式购物滑板车，属于机械装置技术领域。

背景技术

随着当代社会生活节奏的加快,购物方式的进步,购物人群需求加大，一次性购物较多时，现有购物车难以满足购物需求的问题也日趋凸显。能给人们提供一个便利的购物条件是急切的，如何使人们的生活越来越便利快捷、如何使购物体验被广大消费者所接纳成了需要解决的问题。

发明内容

本实用新型要解决的技术问题是提供一种便携式购物滑板车，用来为消费者出行带来方便，提高购物安全性，提高购物舒适度和减少消费者购物所花费的时间和精力。

本实用新型的技术方案是：一种便携式购物滑板车，包括滑板车车体、龙头、下轴承、销紧螺母、衬套、内牙螺杆、手把档、滑板车身、踏板装配、短踏板、车轮、坐垫、弹簧拉手、包箍、上轴承、车把紧固螺母、弹珠、筐、龙头把、后轮挡泥板、锁紧螺杆、筐紧定螺栓。

其中坐垫通过螺杆安装在短踏板上面，并可升降和折叠，车轮上搭配后轮挡泥板并配有刹车片，车轮连接在滑板车身下面部分，滑板车车体通过轴承与龙头和滑板车身相连，销紧螺母与衬套相配合使用，用来固定滑板车身与手把档，使它们连接能有转动且不至于松动，内牙螺杆用来连接手把档和滑板车身，弹簧拉手通过包箍与龙头把相连，上轴承通过包箍相配合用来连接龙头把与滑板车身，车把紧固螺母与龙头把相连，所述筐在滑板车车体的最前端，筐通过筐紧定螺栓与龙头把相连，筐里面可装物品，且筐为可折叠的，并且其能承受一定的重量。所述龙头通过下轴承与龙头把相连；所述龙头位于滑板车车体的正上方，所述龙头把通过车把紧固螺母固定在滑板车身上，并为此便携式购物滑板车提供转向。所述短踏板与滑板车身相连，它是可收缩的，为使用者提供动力。所述手把档通过包箍、衬套、内牙螺杆与龙头把相连，包箍（)是用来连接和固定调节杆与固定杆的半圆形装置，需要锁紧装置。所述踏板装配用来连接短踏板和滑板车身。它是踏板可折叠的重要装置。

本实用新型的有益效果是：

本实用新型结构简单、操作方便，成本低廉。本实用新型不同于日常的普通购物车，消费者可以坐在坐垫上进行购物，大大提高了购物的舒适性；龙头可以用来用于调节把手高度，适应不同身高不同年龄的消费者使用；刹车片不同于普通滑板车的脚刹，它可以在紧急情况下使购物车保持在静止状态，极大的提高了消费者购物时的安全体验；短踏板是用来提供动力的，它可以使购物车在超市等购物场合有动力前行；相对于一般的购物车，此购物滑板车运动稳定，安全可靠，舒适方便，能折叠成很小的一部分便于携带，为人们购物出行带来了很大的方便，提高了购物舒适度和减少消费者购物所花费的时间和精力。

附图说明

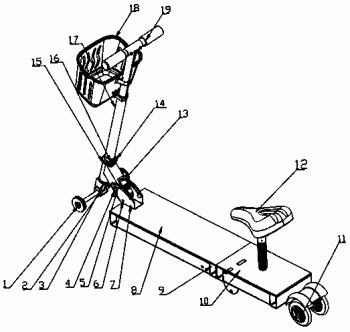

图1是本实用新型结构示意图；

图2是本实用新型的右视图；

图3是本实用新型的主视图。

图中：1-滑板车车体，2-龙头，3-下轴承，4-销紧螺母，5-衬套，6-内牙螺杆，7-手把档，8-滑板车身，9-踏板装配，10-短踏板，11-车轮，12-坐垫，13-弹簧拉手，14-包箍，15-上轴承，16-车把紧固螺母，17-弹珠，18-筐，19-龙头把，20-后轮挡泥板，21-锁紧螺杆，22-筐紧定螺栓。

具体实施方式

下面结合附图和具体实施方式，对本实用新型作进一步说明。

实施例1：如图1-3所示，一种便携式购物滑板车，包括滑板车车体1、龙头2、下轴承3、销紧螺母4、衬套5、内牙螺杆6、手把档7、滑板车身8、踏板装配9、短踏板10、车轮11、坐垫12、弹簧拉手13、包箍14、上轴承15、车把紧固螺母16、弹珠17、筐18、龙头把19、后轮挡泥板20、锁紧螺杆21、筐紧定螺栓22；

其中坐垫12安装在短踏板10上面，车轮11上搭配后轮挡泥板20并配有刹车片，车轮11连接在滑板车身8下面部分，滑板车车体1与龙头2和滑板车身8相连，销紧螺母4与衬套5相配合，用来固定滑板车身8与手把档7，内牙螺杆6用来连接手把档7和滑板车身8，弹簧拉手13通过包箍14与龙头把19相连，上轴承15通过包箍14相配合用来连接龙头把19与滑板车身8，车把紧固螺母16与龙头把19相连。

进一步地，可以设置所述筐18在便携式购物滑板车的最前端，筐18通过筐紧定螺栓22与龙头把19相连，筐18里面可装物品，且筐为可折叠的，并且其能承受一定的重量。

进一步地，可以设置所述龙头2通过下轴承3与龙头把19相连；龙头2在滑板车车体1的正上方。

进一步地，可以设置所述龙头把19通过车把紧固螺母16固定在滑板车身8上，并为此便携式购物滑板车提供转向。

进一步地，可以设置所述短踏板10与滑板车身8相连，它是可收缩的，为使用者提供动力。

进一步地，可以设置所述手把档7通过包箍14、衬套5、内牙螺杆6与龙头把19相连。包箍14是用来连接和固定调节杆与固定杆的半圆形装置，需要锁紧装置。

进一步地，可以设置所述踏板装配9用来连接短踏板10和滑板车身8的，它是踏板可折叠的重要装置。

进一步地，可以设置所述坐垫12安装在滑板车身8上面；所述车轮11上搭配后轮挡泥板20。

进一步地，可以设置所述筐18通过筐紧定螺栓22与龙头把19相连，筐里面可装物品。

进一步地，可以设置所述龙头2通过下轴承3与龙头把19相连；龙头2在滑板车车体1的正上方，龙头可用来调节把手高度，适应不同身高的人操作滑板车。

进一步地，可以设置所述龙头把19通过车把紧固螺母16固定在车身上，并为此便携式购物滑板车提供转向。

进一步地，可以设置所述短踏板10 是可收缩的，为使用者提供动力。为节省空间和突出本滑板车的创新点，将滑板车的踏板做成可折叠的形式。运用标准件合叶实现折叠，并保证踏板伸张时，人站上去的强度，不致产生折弯。

进一步地，可以设置所述坐垫12安装在滑板车身8上面；所述车轮11上搭配后轮挡泥板20。

进一步地，可以设置所述手挡把7通过包箍14、衬套5、内牙螺杆6与龙头把19相连。

本实用新型的工作原理是：消费者可以可站在滑板车身8上，消费者的脚可以站在短踏板9上，此滑板车的动力是靠可伸缩的踏板9提供的，当此便携式购物购物滑板车需要移动时，消费者可以简单操作踏板来使便携式购物购物滑板车向前移动，当消费者需要转变方向时消费者可以转变龙龙把19来使便携式购物购物滑板车自行向左或者向右转动，龙龙把19为此便携式购物购物滑板车提供转向。当消费者需要休息的时候，消费者可以作在坐垫12上进行购物，当消费者选中了自己心仪的商品之后，可以把商品放在车筐18里面，车筐18用筐紧定螺栓22固定在车身上，可以承受一定的重量。刹车片用于滑板车制动，在出现紧急情况时，可以保护人们的生命财产安全。当消费者使用完此便携式购物购物滑板车时候，可以把伸缩踏板9折叠进车身里面，然后可以进一步把车身折叠起来单手拉着此购物车前进，携带方便。

以上结合附图对本实用新型的具体实施方式作了详细说明，但是本实用新型并不限于上述实施方式，在本领域普通技术人员所具备的知识范围内，还可以在不脱离本实用新型宗旨的前提下作出各种变化。
