本实用新型涉及一种快速手纺打样机，属于纺织领域。本实用新型公开了一种快速手纺打样机，包括手纺打样机框架及台面、固定支架、电机马达、滑动变阻器、脚踏开关、加捻棒、限位钉、电源开关、电源，该打样机在需要操作时，接通电源，打开电源开关，操作人员手持少量配好的色纤维原料，操作中通过调节滑动变阻器来控制电机马达及套在其轴上的加捻棒的转速从而达到色纺纱所需的捻度和打样纱的卷绕速度，脚踏开关通过线路连接置放在地面，供脚踏来控制电路的通断。

权利要求

1.一种快速手纺打样机，其特征是：含有手纺打样机框架及台面、滑动变阻器、加捻棒、限位钉、电机马达、固定支架、脚踏开关、电源、电源开关；电源、电源开关、脚踏开关、滑动变阻器、电机马达串联在一条回路中；电机马达通过固定支架固定在手纺打样机框架及台面的易于操作部位，滑动变阻器可以调节电机马达的转速；电源开关控制电源的通断；脚踏开关控制整个回路的通断。

2.根据权利要求1所述的一种快速手纺打样机，其特征在于：所述滑动变阻器固定于打样机框架及台面方便操作部位，用于调节电机马达的转速，以改变打样纱线的捻度和打样纱线的卷绕速度。

3.根据权利要求1所述的一种快速手纺打样机，其特征在于：所述加捻棒套装在电机马达轴上，随着电机马达转动而使打样纱条获得捻度，并能将打样纱线卷绕于其上。

4.根据权利要求1所述的一种快速手纺打样机，其特征在于：所述限位钉植入加捻棒的顶端，以保证手纺打样过程中的捻度顺利传递到纱体和阻挡纱线冒出加捻棒。

5.根据权利要求1所述的一种快速手纺打样机，其特征在于：所述脚踏开关用于控制电路的通断，置于地面便于脚踩部位。

说明书

技术领域

本实用新型涉及一种色纺纱打样机，具体地说是一种快速手纺打样机。

背景技术

近年来，随着消费者对服装品位的不断提升，以及对自然色的崇尚和追求，由不同颜色的纤维混纺而成的色纺纱，拥有自然、鲜艳的色彩和柔和的色调，由其织制成的面料具有朦胧的立体效果，因而色纺纱受到了消费者的青睐，促使色纺纱行业得到了快速发展。随着生产色纺纱的企业不断增加、生产规模和生产能力的逐年上升，色纺纱的品种不断增加，客户对色纺纱的配色打样要求不断提高，企业对色纱打样既要配色准确、又要快速出样、还要节约成本。色纺纱应用于毛衫、针织面料、梭织面料等服装面料领域，色纺纱产业前景极其广阔，发展空间巨大，因此开发一种能满足色纺纱行业的快速打样设备就显得尤其重要。

色纺纱打样产品应符合客户来样或制定生产的色纱样品要求，才能进行批量生产。根据色纺纱生产的小品种、快交货、多批量的特点，需要快速打出色纱样品，以达到对客户和市场的快速反应，提高企业订单数和生产效率。色纺纱打样一般需要经过多次试验打样才能成功出样，目前所使用的色纺纱打样方法有微样法、小样法和大样法，这几种打样方法的工艺过程中都需要将一定比例的色纤维进行混合制作成棉条之后再通过后道纺纱生产设备，如粗纱机、细纱机等设备再纺制出色纺纱样品，这些设备购置成本高、生产流程长、占地面积大、设备操作复杂、耗电量高、打样耗时长、操作人员需求量多，难以满足色纺纱企业的低成本和快速打样要求。因此开发一种能够快速手纺打样的色纺纱打样机，以缩短打样时间和减少纤维原料耗用量，对企业缩短打样时间、节约原料、降低成本具有十分重要的意义。

发明内容

本实用新型所要解决的技术问题是针对传统色纺打样需要配置制条设备、粗纱机、细纱机等多台成套打样设备，设备成本高、占地面积大、耗电量高、纤维原料消耗量多、打样耗时长、人员需求量多、打样成本高等缺点和不足，提供一种快速手纺打样的打样机，该打样机在需要操作时，接通电源，打开电源开关，操作人员手持少量配好的色纤维原料，通过脚踏开关控制电路通断，通过滑动变阻器来调节电机马达及套在其上的加捻棒的转速从而达到调节色纺纱的捻度和打样纱的卷绕速度，完成色纺纱的快速打样，操作简单、方便、安全。

本实用新型为解决上述技术问题通过以下技术方案来实现的：

一种快速手纺打样机，其特征在于：包括手纺打样机框架及台面、固定支架、电机马达、滑动变阻器、加捻棒、限位钉、脚踏开关、电源、电源开关，其中：

所述手纺打样机框架及台面用来固定和支撑电机马达、滑动变阻器；

所述电机马达用于打样时带动套于其轴上的加捻棒转动；

所述固定支架用于固定电机马达；

所述滑动变阻器用于调节电机马达的转速，固定于打样机框架及台面方便操作部位；

所述加捻棒套装在电机马达轴上；

所述限位钉植入加捻棒的顶端；

所述脚踏开关用于控制电路通断，置于地面便于脚踩部位。

本实用新型开发了小巧精致而美观的简易快速手纺打样机，可用于色纺纱企业的各种纤维色纺纱的打样，其最大特点在于：色纺纱打样流程极短，仅需本样机就可替代传统的多台长流程的大型打样设备，投入成本低、操作简单易学、机构安全可靠、耗电量极少、打样效率高、打样纤维原料需求量极少，为企业节约生产成本，极大地缩短打样时间，能实现快速出样和对打样出的单纱合股加捻制成股线的功能。

附图说明

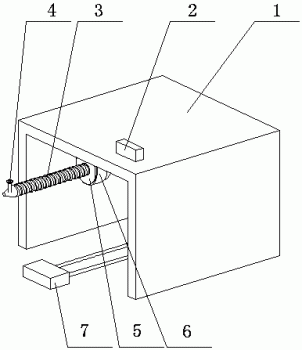

图1是本实用新型的结构示意图。

图2是本实用新型的电路示意图。

具体实施方式

如图1、图2所示，本实用新型所述的一种色纺纱用快速手纺打样机，包括手纺打样机框架及台面1、固定支架6、电机马达5、滑动变阻器2、加捻棒3、限位钉4、脚踏开关7、电源8、电源开关9。

固定支架6将电机马达包裹并固定在打样机框架及台面1的方便操作部位；滑动变阻器2与电机马达5通过电线连接，固定于打样机框架及台面1的方便操作部位，操作人员可根据成纱质量要求来调节滑动变阻器2以改变打样纱线的捻度和打样纱线的卷绕速度，加捻棒3套装在电机马达5的外伸轴上，并在加捻棒3的外端植入限位钉4以保证手纺打样过程中的捻度顺利传递到纱体和阻挡纱线冒出加捻棒3，电源开关9与电源8相连以控制电源通断，打样员通过脚踏开关7来控制整个电路的通断，脚踩时实现线路接通控制电机马达5转动，脚抬时实现线路断开实现电机马达5停止。

以上述依据本实用新型的理想实施例为启示，通过上述的说明内容，相关工作人员完全可以在不偏离本项实用新型技术思想的范围内，进行多样的变更以及修改实用新型的技术性范围并不局限于说明书上的内容，必须要根据权利要求范围来确定其技术性范围。
