专利摘要

本实用新型公开了一种采样隔离防护间，采样隔离防护间包括采样室和隔离板，采样室间隔设置有两个通道门，两个通道门用于分别引导操作人员和待采样人员进入采样室；隔离板设置在两个通道门之间，并将采样室分隔成操作区和取样区，隔离板上开设有采样口，采样口周围的隔离板为透明材料制成，采样口用于操作区内的操作人员对取样区内的待采样人员进行采样。本实用新型可以采用隔离板将采样室分隔成操作区和取样区，操作人员通过隔离板上的采样口伸入取样区对待采样人员进行采样，从而能够将操作人员和待采样人员隔离开来，降低操作人员感染的风险，以及防止待采样人员在采样过程发生呛咳造成操作人员的防护用具受到污染，避免防护用具的浪费。

权利要求

1.一种采样隔离防护间，其特征在于，包括：

采样室，所述采样室间隔设置有两个通道门，两个所述通道门用于分别引导操作人员和待采样人员进入所述采样室；

隔离板，所述隔离板设置在两个所述通道门之间，并将所述采样室分隔成操作区和取样区，所述隔离板上开设有采样口，所述采样口周围的所述隔离板为透明材料制成，所述采样口用于位于所述操作区内的所述操作人员对位于所述取样区内的所述待采样人员进行采样。

2.根据权利要求1所述的采样隔离防护间，其特征在于，所述采样口的数量为两个，两个所述采样口间隔设置在所述隔离板上，以使得所述操作人员的双手分别从两个所述采样口伸入所述取样区。

3.根据权利要求2所述的采样隔离防护间，其特征在于，两个所述采样口的间距为25~35cm，直径为12~18cm。

4.根据权利要求2所述的采样隔离防护间，其特征在于，所述采样隔离防护间还包括对应所述采样口设置在所述隔离板上的防护手套，所述防护手套的开口端与所述采样口的边缘连接，以使所述防护手套遮蔽所述采样口。

5.根据权利要求4所述的采样隔离防护间，其特征在于，所述防护手套可拆卸地设置在所述隔离板上。

6.根据权利要求1至5中任意一项所述的采样隔离防护间，其特征在于，所述采样隔离防护间还包括盖设于所述采样口的封闭盖。

7.根据权利要求1至5中任意一项所述的采样隔离防护间，其特征在于，所述隔离板为透明膜或透明板。

8.根据权利要求1至5中任意一项所述的采样隔离防护间，其特征在于，所述采样室采用夹芯隔板或帐篷围布围合搭建而成。

9.根据权利要求1至5中任意一项所述的采样隔离防护间，其特征在于，所述采样室的底部安装有移动轮。

10.根据权利要求1至5中任意一项所述的采样隔离防护间，其特征在于，所述操作区和所述取样区分别开设有负压排气出口、供氧装置入口以及消毒装置入口。

说明书

技术领域

本实用新型涉及医疗防护技术领域，尤其涉及一种采样隔离防护间。

背景技术

新型冠状病毒疫情在全球迅速曼延开来，传染性极强，无症状感染者也可能成为传染源。目前对新型冠状病毒的筛查的病原学方法，主要是对鼻咽拭子标本采集后进行新型冠状病毒核酸检测，且新型冠状病毒的传播途径以经呼吸道飞沫和密切接触传播为主，且在相对封闭的环境中长时间暴露于高浓度气溶胶情况下存在经气溶胶传播的可能，因而患者的鼻咽拭子标本采集需要由专门的护理人员负责。护理人员在与患者近距离接触进行标本采集的过程中，由于属感染高风险级别，必须做好三级防护（戴双层手套、穿防护服、戴帽子、戴护目镜、戴防护面屏，N95口罩）。同时，在标本采集过程中患者受到刺激后，容易发生呛咳，容易导致护理人员发生感染的高风险，以及使得护理人员的防护用具受到污染。为了防止交叉感染，护理人员的所有防护用具必须进行更换，从而会造成防护用具的浪费。

鉴于此，有必要提供一种采样隔离防护间，以至少克服或缓解现有技术中的上述缺陷。

实用新型内容

本实用新型的主要目的在于提供一种采样隔离防护间，旨在解决护理人员近距离接触患者容易发生感染的高风险的技术问题。

为了实现上述目的，本实用新型提供一种采样隔离防护间，所述采样隔离防护间包括采样室和隔离板，所述采样室间隔设置有两个通道门，两个所述通道门用于分别引导操作人员和待采样人员进入所述采样室；所述隔离板设置在两个所述通道门之间，并将所述采样室分隔成操作区和取样区，所述隔离板上开设有采样口，所述采样口周围的所述隔离板为透明材料制成，所述采样口用于所述操作区内的所述操作人员对所述取样区内的所述待采样人员进行采样。

优选地，所述采样口的数量为两个，两个所述采样口间隔设置在所述隔离板上，以使得所述操作人员的双手分别从两个所述采样口伸入所述取样区。

优选地，两个所述采样口的间距为25~35cm，直径为12~18cm。

优选地，所述采样隔离防护间还包括对应所述采样口设置在所述隔离板上的防护手套，所述防护手套的开口端与所述采样口的边缘连接，以使所述防护手套遮蔽所述采样口。

优选地，所述防护手套可拆卸地设置在所述隔离板上。

优选地，所述采样隔离防护间还包括盖设于所述采样口的封闭盖。

优选地，所述隔离板为透明膜或透明板。

优选地，所述采样室采用夹芯隔板或帐篷围布围合搭建而成。

优选地，所述采样室的底部安装有移动轮。

优选地，所述操作区和所述取样区分别开设有负压排气出口、供氧装置入口以及消毒装置入口。

在本实用新型的技术方案中，由于提供的采样隔离防护间包括采样室和隔离板，采样室间隔设置两个通道门，两个通道门用于分别引导操作人员和待采样人员进入采样室，即操作人员可以从位于操作区一侧的通道门进入操作区，待采样人员可以从位于取样区一侧的通道门进入取样区；隔离板设置在两个通道门之间，并将采样室分隔成操作区和采样区，隔离板上开设有采样口，采样口周围的隔离板为透明材料制成，采样口用于操作区内的操作区内的操作人员对位于取样区内的待采样人员进行采样，即操作人员的双手可以通过隔离板上的采样口自操作区伸入取样区，对待采样人员进行鼻咽拭子采样，从而能够将操作人员和待采样人员隔离开来，以降低操作人员感染的风险，以及防止待采样人员在采样过程发生呛咳造成操作人员的防护用具受到污染，避免防护用具的浪费。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图示出的结构获得其他的附图。

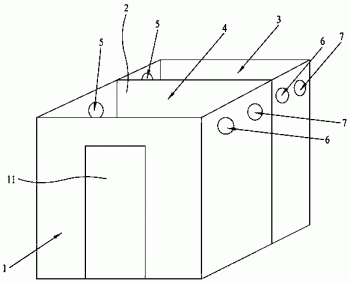

图1为本实用新型实施例的采样隔离防护间的结构示意图；

图2为本实用新型实施例的隔离板的结构示意图；

图3为本实用新型实施例的防护手套和封闭盖的一个结构示意图；

图4为本实用新型实施例的防护手套和封闭盖的另一个结构示意图。

本实用新型目的的实现、功能特点及优点将结合实施例，参照附图做进一步说明。

附图标号说明：

具体实施方式

应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型的一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

需要说明，本实用新型实施例中所有方向性指示（诸如上、下、左、右、前、后……）仅用于解释在某一特定姿态（如附图所示）下各部件之间的相对工位关系、运动情况等，如果该特定姿态发生改变时，则该方向性指示也相应地随之改变。

另外，在本实用新型中涉及“第一”、“第二”等的描述仅用于描述目的，而不能理解为指示或暗示其相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”的特征可以明示或者隐含地包括至少一个该特征。另外，各个实施例之间的技术方案可以相互结合，但是必须是以本领域普通技术人员能够实现为基础，当技术方案的结合出现相互矛盾或无法实现时应当认为这种技术方案的结合不存在，也不在本实用新型要求的保护范围之内。

参见图1和图2，本实用新型提供了一种采样隔离防护间，采样隔离防护间包括采样室1和隔离板2，采样室1间隔设置有两个通道门11，两个通道门11用于分别引导操作人员和待采样人员进入采样室1；隔离板2设置在两个通道门11之间，并将采样室1分隔成操作区3和取样区4，隔离板2上开设有采样口21，采样口21周围的隔离板2为透明材料制成，采样口21用于操作区3内的操作人员对取样区4内的待采样人员进行采样。

在本实用新型的技术方案中，由于提供的采样隔离防护间包括采样室1和隔离板2，采样室1间隔设置两个通道门11，两个通道门11用于分别引导操作人员和待采样人员进入采样室1，即操作人员可以从位于操作区3一侧的通道门11进入操作区3，待采样人员可以从位于取样区4一侧的通道门11进入取样区4；隔离板2设置在两个通道门11之间，并将采样室1分隔成操作区3和采样区，隔离板2上开设有采样口21，采样口21周围的隔离板2为透明材料制成，采样口21用于操作区3内的操作区3内的操作人员对位于取样区4内的待采样人员进行采样，即操作人员的双手可以通过隔离板2上的采样口21自操作区3伸入取样区4，对待采样人员进行鼻咽拭子采样，从而能够将操作人员和待采样人员隔离开来，以降低操作人员感染的风险，以及防止待采样人员在采样过程发生呛咳造成操作人员的防护用具受到污染，避免防护用具的浪费。

在一实施例中，采样口21的数量为两个，两个采样口21间隔设置在隔离板2上，以使得操作人员的双手分别从两个采样口21伸入取样区4，从而进一步减小了可能发生污染风险的区域。更具体地，两个采样口21的间距为25~35cm，直径为12~18cm，以能够使操作人员的双手伸入采样口21，且能够顺畅地进行采样。另外，采样口21的设置高度具体可以根据操作人员的标准身高，且能够使操作人员的双臂伸出1/3为宜。

在一实施例中，采样隔离防护间还包括对应采样口21设置在隔离板2上的防护手套22，防护手套22的开口端与采样口21的边缘连接，以使防护手套22遮蔽采样口21。即操作人员的双手可以从采样口21伸入防护手套22，以能够对取样区4的待取样人员进行鼻咽拭子采样。此外，防护手套22可以是袖套与手套一体的，也可以是只有袖套，但是袖套的远端可以设置有橡筋缩紧袖口对袖口进行扎紧，当然还需要带上一次性手套。

更进一步地，防护手套22可拆卸地设置在隔离板2上。防护手套22的近端可以通过圈式固定环安装于隔离板2上，当然防护手套22的近端可以是嵌设于采样口21的侧壁上，也可以是安装于隔离板2面向取样区4的一侧表面上。同时，防护手套22可以是可消毒擦洗的材质制成，也可以选用一次性材质制成。此外，防护手套22与隔离板2一体式设计也是可以的。

在一实施例中，采样隔离防护间还包括盖设于采样口21的封闭盖23。参见图3，封闭盖23可以是与隔离板2分体式设置，隔离板2上可以设置有与封闭盖23卡合的结构，当需要进行采样时，操作人员可以取下封闭盖23；当采样完成后，操作人员将封闭盖23盖设于采样口21上。参见图4，封闭盖23也可以通过旋转件24设置在隔离板2上，即隔离板2上设置有旋转件24，且旋转件24与封闭盖23连接，当需要进行采样时，操作人员将封闭盖23旋转打开采样口21；当采样结束后，操作人员将封闭盖23旋转复位关闭采样口21。

具体地，隔离板2可以为透明膜或透明板。由于操作人员在采样过程中需要进行观察，因此采样口21周围的隔离板2必须为透明材质制成，当然在本实用新型中整个隔离板2采用透明膜或透明板一体制成也是可以的，从而方便制作。在本实用新型中，透明膜可以是PVC（聚氯乙烯，Polyvinyl chloride）透明膜、PS（聚苯乙烯，Polystyrene）透明膜以及PE（聚乙烯，Polyethylene）透明膜，透明板可以是有机玻璃或石英玻璃。

进一步地，采样室1可以采用夹芯隔板或帐篷围布围合搭建而成，从而便于快速搭建。当然在本实用新型不限于此，采用其他合适材料建成采样室1也是可以的。

此外，采样室1的底部安装有移动轮（未图示）。即采样室1可以设置有底板，在底板的下方可以安装有移动轮，采样室1也可以不设底板，直接由夹心隔板四面围合而成，然后在夹心隔板的底部安装有移动轮，从而可以使得采样室1可以移动。

同时，操作区3和取样区4分别开设有负压排气出口5、供氧装置入口6以及消毒装置入口7。由于在采样的过程中，操作区3和采样区是处于封闭状态，从而可以通过在操作区3和取样区4预留有负压排气出口5、供氧装置入口6以及消毒装置入口7保证室内的新鲜空气以及对室内进行消毒。

在一实施例中，采样隔离防护间还包括分别设置于操作区3和取样区4的紫外消毒装置。通过紫外消毒装置可对操作区3和取样区4进行分区域消毒，当隔离板2为抗紫外线透明材料时，操作区3或取样区4开启紫外消毒装置，由于隔离板2具有抗紫外线功能，使得可以对另一侧区域仍能进行消毒操作。

以上仅为本实用新型的优选实施例，并非因此限制本实用新型的专利范围，凡是利用本实用新型说明书及附图内容所作的等效结构或等效流程变换，或直接或间接运用在其他相关的技术领域，均同理包括在本实用新型的专利保护范围内。
