专利摘要

本实用新型公开了家庭物联网安全装置演示仪，包括演示仪主体，所述演示仪主体的四周通过透明亚克力板拼接组成，所述演示仪主体的顶端安装固定有屋顶支持板，所述演示仪主体的表面安装有自动门，所述自动门的表面设置有旋转机构，所述旋转机构包括活动连杆、U型固定板、活动轴、固定孔、轴承、限位凸起和限位卡槽；该实用新型的限位凸起对称安装固定在轴承的外表面并与限位卡槽相匹配卡合，有助于中增加轴承在固定孔内部的稳定性并避免轴承在固定孔内部周向窜动，且通过活动轴在轴承内部旋转避免活动轴磨损，延长了活动轴和活动连杆的使用寿命并减少维修成本，方便活动连杆与开关门舵机控制自动门的开启和关闭，并提高演示仪主体演示推广效果。

权利要求

1.家庭物联网安全装置演示仪，包括演示仪主体(1)，所述演示仪主体(1)的四周通过透明亚克力板拼接组成，所述演示仪主体(1)的顶端安装固定有屋顶支持板(3)，所述屋顶支持板(3)的上表面安装固定有太阳能板(4)，所述演示仪主体(1)的表面安装有自动门(8)，所述演示仪主体(1)的一侧安装固定有排风扇(2)，所述演示仪主体(1)的另一侧安装设置有无线喇叭(9)，其特征在于：所述自动门(8)的表面设置有旋转机构，所述旋转机构包括活动连杆(7)、U型固定板(11)、活动轴(12)、固定孔(13)、轴承(14)、限位凸起(15)和限位卡槽(16)，所述自动门(8)的表面中间通过U型固定板(11)连接有活动连杆(7)，所述活动连杆(7)的另一端连接有开关门舵机，所述U型固定板(11)安装固定在自动门(8)的表面中间位置，所述活动轴(12)对称安装固定在活动连杆(7)的两侧端部位置，所述轴承(14)套设固定在活动轴(12)的表面并放置在固定孔(13)的内部，所述固定孔(13)对称开设在U型固定板(11)的两侧，所述限位凸起(15)对称安装固定在轴承(14)的外表面并与限位卡槽(16)相匹配卡合，所述限位卡槽(16)对称开设在固定孔(13)的内表面，所述无线喇叭(9)的外表面设置有防护机构。

2.根据权利要求1所述的家庭物联网安全装置演示仪，其特征在于：所述防护机构包括橡胶减震垫圈(10)、定位孔(17)、固定凸起(18)和通孔(19)，所述橡胶减震垫圈(10)通过通孔(19)套设在无线喇叭(9)的表面边缘位置并放置在定位孔(17)的内部，所述定位孔(17)开设在演示仪主体(1)的表面顶部并与演示仪主体(1)的内部连通，所述通孔(19)开设在橡胶减震垫圈(10)的内部并贯穿橡胶减震垫圈(10)的两端，所述固定凸起(18)对称安装固定在橡胶减震垫圈(10)的两端并分别贴合在演示仪主体(1)壁板的内外表面。

3.根据权利要求1所述的家庭物联网安全装置演示仪，其特征在于：所述演示仪主体(1)的内部顶端位置通过免钉胶固定横梁支撑板(5)，所述横梁支撑板(5)的上表面安装固定有三个RGB三原色LED灯(6)，三个所述RGB三原色LED灯(6)的一端分别通过导线连接有无线灯路控制器。

4.根据权利要求1所述的家庭物联网安全装置演示仪，其特征在于：所述演示仪主体(1)的内部底端位置安装固定有底面支撑板，所述底面支撑板上表面放置有锂电池，所述锂电池一侧连接有主控芯片板，所述主控芯片板上设置有无线发射天线。

5.根据权利要求1所述的家庭物联网安全装置演示仪，其特征在于：所述演示仪主体(1)的一侧安装有自动门(8)，所述演示仪主体(1)的另一侧安装有自动窗户并与自动门(8)形成相互对立侧，所述自动窗户通过转轴连接有微型窗户转轴舵机，靠近自动窗户的一侧安装有窗户外红外感应器。

6.根据权利要求1所述的家庭物联网安全装置演示仪，其特征在于：所述演示仪主体(1)表面安装固定有显示屏并位于自动门(8)的上侧，所述自动门(8)一侧通过免钉胶固定有门外红外传感器并位于演示仪主体(1)的表面中间。

7.根据权利要求1所述的家庭物联网安全装置演示仪，其特征在于：所述屋顶支持板(3)安装放置有三个太阳能板(4)，其中一个所述太阳能板(4)一侧安装有温湿度传感器，所述太阳能板(4)通过导线与演示仪主体(1)内部的锂电池连接。

8.根据权利要求4所述的家庭物联网安全装置演示仪，其特征在于：所述主控芯片板的一侧通过导线连接有动力驱动板，所述动力驱动板通过导线与开关门舵机相连接。

说明书

技术领域

本实用新型属于治安防控技术领域，具体涉及家庭物联网安全装置演示仪。

背景技术

家庭物联网安全装置演示仪是一种演示物联网技术在家庭治安防控体系中如何控制各类家庭日常生活及安防设施，从而保护家庭内部人身及财产安全的仪器设备，家庭物联网安全装置演示仪在单片机运算控制下可以实现远程操作遥控，实时观察家庭内部状态的功能，物联网技术的应用是越来越先进，充分体现了科技服务人类的思想，物联网技术在解决家庭治安防控问题上能起到积极的作用，也能够为公安机关打击违法犯罪行为提供不少的帮助和支撑。

现有的家庭物联网安全装置演示仪在推广演示时，自动门通过开关门舵机及连杆控制开启和关闭，由于连杆两侧的活动轴在自动门表面的活动孔内部旋转，导致连杆两侧的活动轴活动时容易磨损，降低使用寿命并增加维修成本的问题，为此我们提出家庭物联网安全装置演示仪。

实用新型内容

本实用新型的目的在于提供家庭物联网安全装置演示仪，以解决上述背景技术中提出现有的家庭物联网安全装置演示仪在推广演示时，自动门通过开关门舵机及连杆控制开启和关闭，由于连杆两侧的活动轴在自动门表面的活动孔内部旋转，导致连杆两侧的活动轴活动时容易磨损，降低使用寿命并增加维修成本的问题。

为实现上述目的，本实用新型提供如下技术方案：家庭物联网安全装置演示仪，包括演示仪主体，所述演示仪主体的四周通过透明亚克力板拼接组成，所述演示仪主体的顶端安装固定有屋顶支持板，所述屋顶支持板的上表面安装固定有太阳能板，所述演示仪主体的表面安装有自动门，所述演示仪主体的一侧安装固定有排风扇，所述演示仪主体的另一侧安装设置有无线喇叭，所述自动门的表面设置有旋转机构，所述旋转机构包括活动连杆、U型固定板、活动轴、固定孔、轴承、限位凸起和限位卡槽，所述自动门的表面中间通过U型固定板连接有活动连杆，所述活动连杆的另一端连接有开关门舵机，所述U型固定板安装固定在自动门的表面中间位置，所述活动轴对称安装固定在活动连杆的两侧端部位置，所述轴承套设固定在活动轴的表面并放置在固定孔的内部，所述固定孔对称开设在U型固定板的两侧，所述限位凸起对称安装固定在轴承的外表面并与限位卡槽相匹配卡合，所述限位卡槽对称开设在固定孔的内表面，所述无线喇叭的外表面设置有防护机构。

优选的，所述防护机构包括橡胶减震垫圈、定位孔、固定凸起和通孔，所述橡胶减震垫圈通过通孔套设在无线喇叭的表面边缘位置并放置在定位孔的内部，所述定位孔开设在演示仪主体的表面顶部并与演示仪主体的内部连通，所述通孔开设在橡胶减震垫圈的内部并贯穿橡胶减震垫圈的两端，所述固定凸起对称安装固定在橡胶减震垫圈的两端并分别贴合在演示仪主体壁板的内外表面。

优选的，所述演示仪主体的内部顶端位置通过免钉胶固定横梁支撑板，所述横梁支撑板的上表面安装固定有三个RGB三原色LED灯，三个所述RGB三原色LED灯的一端分别通过导线连接有无线灯路控制器。

优选的，所述演示仪主体的内部底端位置安装固定有底面支撑板，所述底面支撑板上表面放置有锂电池，所述锂电池一侧连接有主控芯片板，所述主控芯片板上设置有无线发射天线。

优选的，所述演示仪主体的一侧安装有自动门，所述演示仪主体的另一侧安装有自动窗户并与自动门形成相互对立侧，所述自动窗户通过转轴连接有微型窗户转轴舵机，靠近自动窗户的一侧安装有窗户外红外感应器。

优选的，所述演示仪主体表面安装固定有显示屏并位于自动门的上侧，所述自动门一侧通过免钉胶固定有门外红外传感器并位于演示仪主体的表面中间。

优选的，所述屋顶支持板安装放置有三个太阳能板，其中一个所述太阳能板一侧安装有温湿度传感器，所述太阳能板通过导线与演示仪主体内部的锂电池连接。

优选的，所述主控芯片板的一侧通过导线连接有动力驱动板，所述动力驱动板通过导线与开关门舵机相连接。

与现有技术相比，本实用新型的有益效果是：

(1)该实用新型的限位凸起对称安装固定在轴承的外表面并与限位卡槽相匹配卡合，有助于中增加轴承在固定孔内部的稳定性并避免轴承在固定孔内部周向窜动，且通过活动轴在轴承内部旋转避免活动轴磨损，延长了活动轴和活动连杆的使用寿命并减少维修成本，且方便活动连杆与开关门舵机控制自动门的开启和关闭，并提高演示仪主体演示推广效果。

(2)该实用新型的固定凸起对称安装固定在橡胶减震垫圈的两端并分别贴合在演示仪主体壁板的内外表面，便于橡胶减震垫圈安装固定并增加橡胶减震垫圈在定位孔内部的稳固性，同时通过橡胶减震垫圈的弹性减震性，减弱无线喇叭在广播过程中产生的振动和噪音，提高了无线喇叭在广播时的音质，便于用户听清楚无线喇叭广播的内容，且避免了无线喇叭在拆卸和安装时外表面磨损，延长无线喇叭的使用寿命。

附图说明

图1为本实用新型的结构示意图；

图2为本实用新型的演示仪主体去掉屋顶支持板俯视结构示意图；

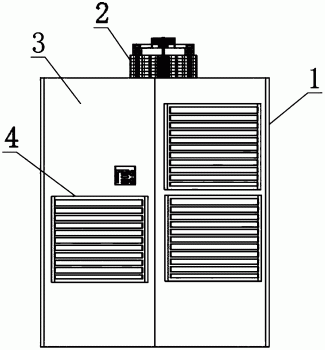

图3为本实用新型的屋顶支持板去掉横梁支撑板俯视结构示意图；

图4为本实用新型的横梁支撑板左视结构示意图；

图5为本实用新型的图3中A区放大结构示意图；

图6为本实用新型的图5中沿C-C方向剖面结构示意图；

图7为本实用新型的U型固定板局部侧视结构示意图；

图8为本实用新型的图3中B区放大结构示意图；

图中：1、演示仪主体；2、排风扇；3、屋顶支持板；4、太阳能板；5、横梁支撑板；6、RGB三原色LED灯；7、活动连杆；8、自动门；9、无线喇叭；10、橡胶减震垫圈；11、U型固定板；12、活动轴；13、固定孔；14、轴承；15、限位凸起；16、限位卡槽；17、定位孔；18、固定凸起；19、通孔。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1、图2、图3、图4、图5、图6、图7和图8，本实用新型提供一种技术方案：家庭物联网安全装置演示仪，包括演示仪主体1，演示仪主体1的四周通过透明亚克力板拼接组成，演示仪主体1的顶端安装固定有屋顶支持板3，屋顶支持板3的上表面安装固定有太阳能板4，演示仪主体1的表面安装有自动门8，演示仪主体1的一侧安装固定有排风扇2，演示仪主体1的另一侧安装设置有无线喇叭9，自动门8的表面设置有旋转机构，旋转机构包括活动连杆7、U型固定板11、活动轴12、固定孔13、轴承14、限位凸起15和限位卡槽16，自动门8的表面中间通过U型固定板11连接有活动连杆7，活动连杆7的另一端连接有开关门舵机，U型固定板11安装固定在自动门8的表面中间位置，活动轴12对称安装固定在活动连杆7的两侧端部位置，轴承14套设固定在活动轴12的表面并放置在固定孔13的内部，固定孔13对称开设在U型固定板11的两侧，限位凸起15对称安装固定在轴承14的外表面并与限位卡槽16相匹配卡合，限位卡槽16对称开设在固定孔13的内表面，有助于中增加轴承14在固定孔13内部的稳定性并避免轴承14在固定孔13内部周向窜动，且通过活动轴12在轴承14内部旋转避免活动轴12磨损，延长了活动轴12和活动连杆7的使用寿命并减少维修成本，且方便活动连杆7与开关门舵机控制自动门8的开启和关闭，并提高演示仪主体1演示推广效果，无线喇叭9的外表面设置有防护机构。

本实施例中，优选的，防护机构包括橡胶减震垫圈10、定位孔17、固定凸起18和通孔19，橡胶减震垫圈10通过通孔19套设在无线喇叭9的表面边缘位置并放置在定位孔17的内部，定位孔17开设在演示仪主体1的表面顶部并与演示仪主体1的内部连通，通孔19开设在橡胶减震垫圈10的内部并贯穿橡胶减震垫圈10的两端，固定凸起18对称安装固定在橡胶减震垫圈10的两端并分别贴合在演示仪主体1壁板的内外表面，便于橡胶减震垫圈10安装固定并增加橡胶减震垫圈10在定位孔17内部的稳固性，同时通过橡胶减震垫圈10的弹性减震性，减弱无线喇叭9在广播过程中产生的振动和噪音，提高了无线喇叭9在广播时的音质，便于用户听清楚无线喇叭9广播的内容，且避免了无线喇叭9在拆卸和安装时外表面磨损，延长无线喇叭9的使用寿命。

本实施例中，优选的，演示仪主体1的内部顶端位置通过免钉胶固定横梁支撑板5，横梁支撑板5的上表面安装固定有三个RGB三原色LED灯6，三个RGB三原色LED灯6的一端分别通过导线连接有无线灯路控制器，便于实现演示仪主体1内部的灯光的颜色控制。

本实施例中，优选的，演示仪主体1的内部底端位置安装固定有底面支撑板，底面支撑板上表面放置有锂电池，锂电池一侧连接有主控芯片板，主控芯片板上设置有无线发射天线，便于给无线喇叭9传递数据并方便播报各类警情、天气状况、室内器件状态变化。

本实施例中，优选的，演示仪主体1的一侧安装有自动门8，演示仪主体1的另一侧安装有自动窗户并与自动门8形成相互对立侧，自动窗户通过转轴连接有微型窗户转轴舵机，靠近自动窗户的一侧安装有窗户外红外感应器，便于感应外界经过物体，属于提高窗户的治安防控功能。

本实施例中，优选的，演示仪主体1表面安装固定有显示屏并位于自动门8的上侧，自动门8一侧通过免钉胶固定有门外红外传感器并位于演示仪主体1的表面中间，通过显示屏便于显示空气温度湿度、风扇转速、室内光照度、门窗开关程度的数据并提高治安防控功能。

本实施例中，优选的，屋顶支持板3安装放置有三个太阳能板4，其中一个太阳能板4一侧安装有温湿度传感器，太阳能板4通过导线与演示仪主体1内部的锂电池连接，便于太阳能板4在适当的时候给锂电池充电。

本实施例中，优选的，主控芯片板的一侧通过导线连接有动力驱动板，动力驱动板通过导线与开关门舵机相连接，便于主控芯片板发出信号给动力驱动板并放大信号传递给开关门舵机，方便开关门舵机与活动连杆7来控制自动门8的开和关。

本实用新型的工作原理及使用流程：该实用新型在使用时，先把橡胶减震垫圈10通过密封胶安装固定在定位孔17的内部，随后把两个固定凸起18分别贴合在演示仪主体1的壁板内外表面，然后把轴承14安装放置在固定孔13的内部，同时让限位凸起15与限位卡槽16卡合固定，避免轴承14在固定孔13内部周向窜动，随后把活动连杆7两侧的活动轴12安装放置在轴承14的内部，安装完成后可使用该实用新型，通过主控芯片板发出信号给动力驱动板，再通过动力驱动板的电路放大功能将信号传递给活动连杆7一端连接的开关门舵机，随后开关门舵机与活动连杆7控制自动门8的开启和关闭，在活动连杆7的另一端推动自动门8翻转时，通过活动轴12在轴承14内部转动，降低摩擦力并避免活动轴12外表面磨损，方便自动门8开启和关闭。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
