专利摘要

本实用新型属于落地灯技术领域，尤其为一种室内落地灯具，包括底座和转动座，以及旋合连接在转动座上表面的连接板，连接板的上表面旋合有照明灯，连接板的上表面旋合有灯罩，连接板的上表面转动连接有遮光布，转动座的外表面转动连接有转动圈，转动座的内部转动连接有主齿轮，转动座通过主齿轮与连接板进行转动连接，转动座的上表面转动连接有二号齿轮，且二号齿轮的外表面与转动圈和主齿轮的外表面均紧密啮合，通过主齿轮转动连接有连接板，使得转动转动座外表面的转动圈，通过转动圈带动二号齿轮进行转动，从而使得二号齿轮再带动主齿轮进行转动，进而使得可以通过转动转动圈来控制照明灯的照射方向。

权利要求

1.一种室内落地灯具，其特征在于：包括底座（4）和转动座（6），以及旋合连接在转动座（6）上表面的连接板（8），连接板（8）的上表面旋合有照明灯（5），连接板（8）的上表面旋合有灯罩（1），连接板（8）的上表面转动连接有遮光布（2），转动座（6）的外表面转动连接有转动圈（9），转动座（6）的内部转动连接有主齿轮（12），转动座（6）通过主齿轮（12）与连接板（8）进行转动连接，转动座（6）的上表面转动连接有二号齿轮（11），且二号齿轮（11）的外表面与转动圈（9）和主齿轮（12）的外表面均紧密啮合。

2.根据权利要求1所述的一种室内落地灯具，其特征在于：底座（4）的内部旋合连接有连接杆（7），连接杆（7）的上表面转动连接有安装座（3），安装座（3）的上表面与转动座（6）的下表面通过螺丝进行固定连接。

3.根据权利要求1所述的一种室内落地灯具，其特征在于：连接板（8）的外表面旋合有转动轴（10），转动轴（10）的外表面通过螺丝固定连接有转动杆（17），转动轴（10）通过转动杆（17）与遮光布（2）进行转动连接。

4.根据权利要求1所述的一种室内落地灯具，其特征在于：底座（4）的内部一体成型有螺纹孔（14），连接杆（7）的下表面一体成型有螺纹块（13），底座（4）通过螺纹块（13）和螺纹孔（14）与连接杆（7）进行旋合连接。

5.根据权利要求2所述的一种室内落地灯具，其特征在于：安装座（3）的下表面通过螺丝固定有轴承（16），安装座（3）通过轴承（16）与连接杆（7）进行转动连接。

6.根据权利要求2所述的一种室内落地灯具，其特征在于：安装座（3）的下表面旋合有固定圈（15）。

说明书

技术领域

本实用新型属于落地灯技术领域，具体涉及一种室内落地灯具。

背景技术

落地灯通常分为上照式落地灯和直照式落地灯，一般布置在客厅和休息区域里，与沙发、茶几配合使用，以满足房间局部照明和点缀装饰家庭环境的需求，落地灯常用作局部照明，不讲全面性，而强调移动的便利，对于角落气氛的营造十分实用，落地灯的采光方式若是直接向下投射，适合阅读等需要精神集中的活动，若是间接照明，可以调整整体的光线变化，使用上照式落地灯，家中的天花板最好为白色或浅色，天花板的材料最好有一定的反光效果，这样的话，光线就柔和很多，影响范围较大，能起到底光的照明效果。

落地灯在现代的生活中有着广泛的作用，但现在使用的落地灯仍存在一定的不便性，在室内使用使用落地灯时，落地灯的灯光照射并不能随意调节，从而导致，在同一室内使用落地灯时会影响到一旁休息的人，且在使用落地灯时，存在一定的局限性，使得落地灯的功能较为单一。

实用新型内容

为解决现有技术中存在的上述问题，本实用新型提供了一种室内落地灯具，具有便于灯光调节和多功能性的特点。

为实现上述目的，本实用新型提供如下技术方案：一种室内落地灯具，其特征在于：包括底座和转动座，以及旋合连接在转动座上表面的连接板，连接板的上表面旋合有照明灯，连接板的上表面旋合有灯罩，连接板的上表面转动连接有遮光布，转动座的外表面转动连接有转动圈，转动座的内部转动连接有主齿轮，转动座通过主齿轮与连接板进行转动连接，转动座的上表面转动连接有二号齿轮，且二号齿轮的外表面与转动圈和主齿轮的外表面均紧密啮合。

作为本实用新型的一种室内落地灯具优选技术方案，底座的内部旋合连接有连接杆，连接杆的上表面转动连接有安装座，安装座的上表面与转动座的下表面通过螺丝进行固定连接。

作为本实用新型的一种室内落地灯具优选技术方案，连接板的外表面旋合有转动轴，转动轴的外表面通过螺丝固定连接有转动杆，转动轴通过转动杆与遮光布进行转动连接。

作为本实用新型的一种室内落地灯具优选技术方案，底座的内部一体成型有螺纹孔，连接杆的下表面一体成型有螺纹块，底座通过螺纹块和螺纹孔与连接杆进行旋合连接。

作为本实用新型的一种室内落地灯具优选技术方案，安装座的下表面通过螺丝固定有轴承，安装座通过轴承与连接杆进行转动连接。

作为本实用新型的一种室内落地灯具优选技术方案，安装座的下表面旋合有固定圈。

与现有技术相比，本实用新型的有益效果是：通过设置有底座和转动座，并在转动座的上表面旋合有遮光布，使得遮光布可以对照明灯发出的光进行遮挡，从而使得在使用照明灯时可以对固定方向进行照射，进而不会影响到他人，同时在转动座的内部转动连接有二号齿轮和主齿轮，并通过主齿轮转动连接有连接板，使得转动转动座外表面的转动圈，通过转动圈带动二号齿轮进行转动，从而使得二号齿轮再带动主齿轮进行转动，进而使得可以通过转动转动圈来控制照明灯的照射方向，且在底座的内部旋合连接有连接杆，并在连接杆的上表面转动连接有安装座，使得通过旋转连接杆将可以将连接杆从底座的内部旋合出来，在连接杆旋合出来的同时，可以通过旋合的连接杆控制照明灯上升的高度，从而控制照明灯照射的高度。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。在附图中：

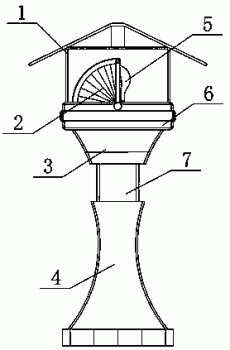

图1为本实用新型的结构示意图；

图2为本实用新型中的遮光布结构示意图；

图3为本实用新型中的转动座结构示意图；

图4为本实用新型中的底座结构示意图；

图5为本实用新型中的安装座结构示意图；

图中：1、灯罩；2、遮光布；3、安装座；4、底座；5、照明灯；6、转动座；7、连接杆；8、连接板；9、转动圈；10、转动轴；11、二号齿轮；12、主齿轮；13、螺纹块；14、螺纹孔；15、固定圈；16、轴承；17、转动杆。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

实施例

请参阅图1-5，本实用新型提供以下技术方案：一种室内落地灯具，其特征在于：包括底座4和转动座6，以及旋合连接在转动座6上表面的连接板8，连接板8的上表面旋合有照明灯5，连接板8的上表面旋合有灯罩1，连接板8的上表面转动连接有遮光布2，转动座6的外表面转动连接有转动圈9，转动座6的内部转动连接有主齿轮12，转动座6通过主齿轮12与连接板8进行转动连接，转动座6的上表面转动连接有二号齿轮11，且二号齿轮11的外表面与转动圈9和主齿轮12的外表面均紧密啮合，本实施例中通过设置有底座4和转动座6，并在转动座6的上表面旋合有遮光布2，使得遮光布2可以对照明灯5发出的光进行遮挡，从而使得在使用照明灯5时可以对固定方向进行照射，进而不会影响到他人，同时在转动座6的内部转动连接有二号齿轮11和主齿轮12，并通过主齿轮12转动连接有连接板8，使得转动转动座6外表面的转动圈9，通过转动圈9带动二号齿轮11进行转动，从而使得二号齿轮11再带动主齿轮12进行转动，进而使得可以通过转动转动圈9来控制照明灯5的照射方向。

具体的，底座4的内部旋合连接有连接杆7，连接杆7的上表面转动连接有安装座3，安装座3的上表面与转动座6的下表面通过螺丝进行固定连接，本实施例中通过在底座4的内部旋合连接有连接杆7，并在连接杆7的上表面转动连接有安装座3，使得通过旋转连接杆7将可以将连接杆7从底座4的内部旋合出来，在连接杆7旋合出来的同时，可以通过旋合的连接杆7控制照明灯5上升的高度，从而控制照明灯5照射的高度。

具体的，连接板8的外表面旋合有转动轴10，转动轴10的外表面通过螺丝固定连接有转动杆17，转动轴10通过转动杆17与遮光布2进行转动连接，本实施例中通过在连接板8的外表面旋合有转动轴10，并在转动轴10的外表面设置有转动杆17，使得通过旋合转动轴10可以控制转动杆17进行转动，再通过转动的转动杆17控制遮光布2对照明灯5遮挡的角度，从而控制照明灯5照射的范围和方向。

具体的，底座4的内部一体成型有螺纹孔14，连接杆7的下表面一体成型有螺纹块13，底座4通过螺纹块13和螺纹孔14与连接杆7进行旋合连接，本实施例中通过设置在底座4的内部设置有螺纹孔14，并在连接杆7的下表面设置有螺纹块13使得螺纹孔14内壁的螺纹与螺纹块13外表面的螺纹相旋合，使得通过螺纹块13和螺纹孔14之间的旋合，能够带动安装座3进行上升和下降。

具体的，安装座3的下表面通过螺丝固定有轴承16，安装座3通过轴承16与连接杆7进行转动连接。

具体的，安装座3的下表面旋合有固定圈15，本实施例中通过在安装座3的下表面旋合有固定圈15,并在连接杆7的外表面靠近轴承16处设置有螺纹，使得固定圈15能够对轴承16与连接杆7进行旋合固定连接。

本实用新型的工作原理及使用流程：本实用新型在使用过程中，通过设置有底座4和转动座6，并在转动座6的上表面旋合有遮光布2，使得遮光布2可以对照明灯5发出的光进行遮挡，从而使得在使用照明灯5时可以对固定方向进行照射，进而不会影响到他人，同时在转动座6的内部转动连接有二号齿轮11和主齿轮12，并通过主齿轮12转动连接有连接板8，使得转动转动座6外表面的转动圈9，通过转动圈9带动二号齿轮11进行转动，从而使得二号齿轮11再带动主齿轮12进行转动，进而使得可以通过转动转动圈9来控制照明灯5的照射方向，且在底座4的内部旋合连接有连接杆7，并在连接杆7的上表面转动连接有安装座3，使得通过旋转连接杆7将可以将连接杆7从底座4的内部旋合出来，在连接杆7旋合出来的同时，可以通过旋合的连接杆7控制照明灯5上升的高度，从而控制照明灯5照射的高度，通过在连接板8的外表面旋合有转动轴10，并在转动轴10的外表面设置有转动杆17，使得通过旋合转动轴10可以控制转动杆17进行转动，再通过转动的转动杆17控制遮光布2对照明灯5遮挡的角度，从而控制照明灯5照射的范围和方向，通过设置在底座4的内部设置有螺纹孔14，并在连接杆7的下表面设置有螺纹块13使得螺纹孔14内壁的螺纹与螺纹块13外表面的螺纹相旋合，使得通过螺纹块13和螺纹孔14之间的旋合，能够带动安装座3进行上升和下降。

最后应说明的是：以上仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
