专利摘要

本实用新型公开了一种望远镜变倍转换球头机构，包括球座，所述球座前后两侧壁下侧中间位置之间开设有观测槽，所述观测槽顶壁关于其中间位置前后对称开设有第一滑槽，所述第一滑槽内设置有升降装置，所述升降装置的镜筒内设置有变倍装置，所述升降装置的拉杆上设置有限位装置，两个所述镜筒为金属材质，所述观测槽位于两个第一滑槽下方两侧壁中间位置对称开设有第二滑槽。本实用新型，采用较为简单的机械结构，稳固可靠，设置有升降变倍装置，并设置有限位装置平稳升降以及上下设置有磁石吸附固定，利于操作，通过升降操作可达到三种组合式变倍效果。

权利要求

1.一种望远镜变倍转换球头机构，包括球座(1)，其特征在于：所述球座(1)前后两侧壁下侧中间位置之间开设有观测槽(2)，所述观测槽(2)顶壁关于其中间位置前后对称开设有第一滑槽(3)，所述第一滑槽(3)内设置有升降装置，所述升降装置的镜筒(6)内设置有变倍装置，所述升降装置的拉杆(5)上设置有限位装置，两个所述镜筒(6)为金属材质，所述观测槽(2)位于两个第一滑槽(3)下方两侧壁中间位置对称开设有第二滑槽(4)。

2.根据权利要求1所述的一种望远镜变倍转换球头机构，其特征在于：所述升降装置包括拉杆(5)与镜筒(6)，每两个呈对称开设的第二滑槽(4)内滑动连接有拉杆(5)，每两个呈对称设置的拉杆(5)相向一侧侧壁固定连接有同一镜筒(6)。

3.根据权利要求1所述的一种望远镜变倍转换球头机构，其特征在于：两个所述第一滑槽(3)内顶壁固定安装有第一磁石(14)，所述观测槽(2)下侧壁位于两个所述第一磁石(14)正下方固定安装有第二磁石(15)。

4.根据权利要求1所述的一种望远镜变倍转换球头机构，其特征在于：四个所述第二滑槽(4)前后两侧壁中间位置对称开设有第一限位槽(12)，八个所述第一限位槽(12)内底壁开设有第二限位槽(13)。

5.根据权利要求4所述的一种望远镜变倍转换球头机构，其特征在于：所述限位装置包括连接杆(10)与限位块(11)，八个所述第二限位槽(13)内滑动连接有限位块(11)，所述限位块(11)远离第二限位槽(13)内底壁一侧固定连接有连接杆(10)，每两个呈对称设置的连接杆(10)相向一侧侧壁固定连接有同一拉杆(5)，所述限位块(11)小于第二限位槽(13)的宽度而大于第一限位槽(12)的宽度。

6.根据权利要求1所述的一种望远镜变倍转换球头机构，其特征在于：所述变倍装置包括安装槽(7)、安装座(8)、透镜(9)，两个所述镜筒(6)前后两侧壁中心位置开设有安装槽(7)，所述安装槽(7)两侧壁之间呈对称等距离固定连接有多个安装座(8)，每两个呈对称设置的安装座(8)相向一侧侧壁之间固定安装有透镜(9)。

说明书

技术领域

本实用新型涉及望远镜技术领域，尤其涉及一种望远镜变倍转换球头机构。

背景技术

望远镜是一种利用透镜或反射镜以及其他光学器件观测遥远物体的光学仪器。利用通过透镜的光线折射或光线被凹镜反射使之进入小孔并会聚成像，再经过一个放大目镜而被看到。又称“千里镜”。

目前，望远镜使用广泛，但是现有的其变倍转换球头机构过于呆板，结构或是简单，缺乏实际变倍转换效果，或是结构过于复杂，极易损坏，制作、操作、保养均不易，不利于批量使用。

实用新型内容

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种望远镜变倍转换球头机构。

为了实现上述目的，本实用新型采用了如下技术方案：一种望远镜变倍转换球头机构，包括球座，所述球座前后两侧壁下侧中间位置之间开设有观测槽，所述观测槽顶壁关于其中间位置前后对称开设有第一滑槽，所述第一滑槽内设置有升降装置，所述升降装置的镜筒内设置有变倍装置，所述升降装置的拉杆上设置有限位装置，两个所述镜筒为金属材质，所述观测槽位于两个第一滑槽下方两侧壁中间位置对称开设有第二滑槽。

作为上述技术方案的进一步描述：

所述升降装置包括拉杆与镜筒，每两个呈对称开设的第二滑槽内滑动连接有拉杆，每两个呈对称设置的拉杆相向一侧侧壁固定连接有同一镜筒。

作为上述技术方案的进一步描述：

两个所述第一滑槽内顶壁固定安装有第一磁石，所述观测槽下侧壁位于两个所述第一磁石正下方固定安装有第二磁石。

作为上述技术方案的进一步描述：

四个所述第二滑槽前后两侧壁中间位置对称开设有第一限位槽，八个所述第一限位槽内底壁开设有第二限位槽。

作为上述技术方案的进一步描述：

所述限位装置包括连接杆与限位块，八个所述第二限位槽内滑动连接有限位块，所述限位块远离第二限位槽内底壁一侧固定连接有连接杆，每两个呈对称设置的连接杆相向一侧侧壁固定连接有同一拉杆，所述限位块小于第二限位槽的宽度而大于第一限位槽的宽度。

作为上述技术方案的进一步描述：

所述变倍装置包括安装槽、安装座、透镜，两个所述镜筒前后两侧壁中心位置开设有安装槽，所述安装槽两侧壁之间呈对称等距离固定连接有多个安装座，每两个呈对称设置的安装座相向一侧侧壁之间固定安装有透镜。

本实用新型具有如下有益效果：

与现有技术相比，望远镜变倍转换球头机构，采用较为简单的机械结构，稳固可靠，设置有升降变倍装置，并设置有限位装置平稳升降以及上下设置有磁石吸附固定，利于操作，通过升降操作可达到三种组合式变倍效果。

附图说明

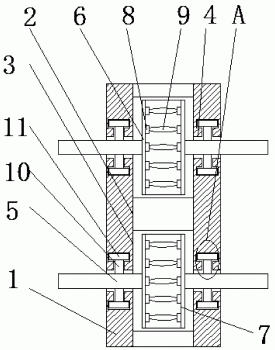

图1为本实用新型提出的一种望远镜变倍转换球头机构的俯视结构示意图；

图2为本实用新型提出的一种望远镜变倍转换球头机构的图1中A处的放大图；

图3为本实用新型提出的一种望远镜变倍转换球头机构的主视结构示意图。

图例说明：

1、球座；2、观测槽；3、第一滑槽；4、第二滑槽；5、拉杆；6、镜筒； 7、安装槽；8、安装座；9、透镜；10、连接杆；11、限位块；12、第一限位槽；13、第二限位槽；14、第一磁石；15、第二磁石。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

在本实用新型的描述中，需要说明的是，术语“中心”、“上”、“下”、“左”、“右”、“竖直”、“水平”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制；术语“第一”、“第二”、“第三”仅用于描述目的，而不能理解为指示或暗示相对重要性，此外，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

参照图1-3，本实用新型提供的一种实施例：一种望远镜变倍转换球头机构，包括球座1，球座1前后两侧壁下侧中间位置之间开设有观测槽2，观测槽2顶壁关于其中间位置前后对称开设有第一滑槽3，第一滑槽3内设置有升降装置，升降装置的镜筒6内设置有变倍装置，升降装置的拉杆5上设置有限位装置，两个镜筒6为金属材质，可被磁石吸附，观测槽2位于两个第一滑槽3下方两侧壁中间位置对称开设有第二滑槽4，多装置协调工作实现望远镜变倍转换工作。

升降装置包括拉杆5与镜筒6，每两个呈对称开设的第二滑槽4内滑动连接有拉杆5，每两个呈对称设置的拉杆5相向一侧侧壁固定连接有同一镜筒6，两个第一滑槽3内顶壁固定安装有第一磁石14，观测槽2下侧壁位于两个第一磁石14正下方固定安装有第二磁石15，可吸附镜筒6起到限位固定作用，四个第二滑槽4前后两侧壁中间位置对称开设有第一限位槽12，八个第一限位槽12内底壁开设有第二限位槽13，限位装置包括连接杆10与限位块11，八个第二限位槽13内滑动连接有限位块11，限位块11远离第二限位槽13内底壁一侧固定连接有连接杆10，每两个呈对称设置的连接杆10相向一侧侧壁固定连接有同一拉杆5，保证拉动拉杆5升降时的平稳性，限位块11小于第二限位槽13的宽度而大于第一限位槽12的宽度，起到限位目的，变倍装置包括安装槽7、安装座8、透镜9，两个镜筒6前后两侧壁中心位置开设有安装槽7，安装槽7两侧壁之间呈对称等距离固定连接有多个安装座8，每两个呈对称设置的安装座8相向一侧侧壁之间固定安装有透镜9，起到光学变倍作用。

工作原理：使用时，拉动拉杆5可带动拉杆5固定连接的镜筒6升降，即是使镜筒6顶壁脱离第一磁石14并向下移动，继续下降至镜筒6底壁接触第二磁石15吸附固定，此时通过观测槽2观测，即可通过镜筒6内的透镜9 起到光学变倍作用，通过远近镜筒6的单一下降，或是一同下降，即三种下降组合，即通过观测槽2观测时会得到三组不同的变倍效果，完成望远镜变倍转换工作。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
