专利摘要

本实用新型公开了一种可拭除的书法教学书写板装置，包括底座和顶盖，所述顶盖的侧端转动安装在底座的侧端，所述顶盖包括磨砂膜、固定框、均气主体、擦拭钮和密封框，所述磨砂膜固定安装在固定框的内壁，所述固定框的外壁固定连接在密封框的内壁，所述固定框和密封框为一体结构，所述均气主体的前端固定连接在密封框的后端，所述均气主体和密封框的内部空间贯通相连，所述擦拭钮转动插接在密封框的侧部内壁，所述底座包括深色胶布和底板，所述深色胶布的下端固定黏贴在底板的上端，所述底板的上壁侧端转动安装在固定框的侧壁下端，所述擦拭钮包括挤压块和卡环。本实用新型能够重复书写练习，更好的满足使用需要。

权利要求

1.一种可拭除的书法教学书写板装置，其特征在于：包括底座(1)和顶盖(2)，所述顶盖(2)的侧端转动安装在底座(1)的侧端，所述顶盖(2)包括磨砂膜(4)、固定框(5)、均气主体(6)、擦拭钮(7)和密封框(8)，所述磨砂膜(4)固定安装在固定框(5)的内壁，所述固定框(5)的外壁固定连接在密封框(8)的内壁，所述固定框(5)和密封框(8)为一体结构，所述均气主体(6)的前端固定连接在密封框(8)的后端，所述均气主体(6)和密封框(8)的内部空间贯通相连，所述擦拭钮(7)转动插接在密封框(8)的侧部内壁，所述底座(1)包括深色胶布(9)和底板(11)，所述深色胶布(9)的下端固定黏贴在底板(11)的上端，所述底板(11)的上壁侧端转动安装在固定框(5)的侧壁下端，所述擦拭钮(7)包括挤压块(13)和卡环(14)，所述卡环(14)的内壁固定连接在挤压块(13)的一端，所述挤压块(13)的另一端呈扁形，所述挤压块(13)位于卡环(14)的一端转动卡接在密封框(8)的侧部内壁，所述密封框(8)密封滑动套在底板(11)的上部外壁。

2.根据权利要求1所述的一种可拭除的书法教学书写板装置，其特征在于：所述顶盖(2)还包括转轴(3)，所述转轴(3)的中部外壁固定连接在固定框(5)的侧壁，所述转轴(3)和固定框(5)为一体结构，所述顶盖(2)还包括套环(12)，所述套环(12)对称固定连接在底板(11)的侧端上壁，所述转轴(3)转动安装在套环(12)的内壁。

3.根据权利要求1所述的一种可拭除的书法教学书写板装置，其特征在于：所述底座(1)还包括滑槽(10)，所述滑槽(10)开设在底板(11)的侧部上壁，所述挤压块(13)的外壁滑动安装在滑槽(10)的内壁。

4.根据权利要求1所述的一种可拭除的书法教学书写板装置，其特征在于：所述擦拭钮(7)还包括旋钮(15)，所述旋钮(15)的侧壁中心固定连接在挤压块(13)位于卡环(14)一端的侧壁。

5.根据权利要求1所述的一种可拭除的书法教学书写板装置，其特征在于：所述均气主体(6)还包括导气管(16)和软气囊(17)，所述软气囊(17)的一端固定连接在导气管(16)的侧端，所述导气管(16)和软气囊(17)的内部空间贯通相连，所述导气管(16)固定连接在密封框(8)的后壁，所述密封框(8)和导气管(16)的内部空间贯通相连。

说明书

技术领域

本实用新型涉及书法教学书写板设备技术领域，具体为一种可拭除的书法教学书写板装置。

背景技术

常见的练习用书写板主要有薄膜与有色板贴和式，和铁粉与磁铁吸附式两种，而第一种的清晰度更接近到书写，但是由于薄膜撕开后，其下端的有色贴板与外界气体直接大面积接触，使得灰尘大量粘在其表面，从而降低了装置的正常使用寿命，所以急需要一种能够解决上述问题的装置。

实用新型内容

本实用新型的目的在于提供一种可拭除的书法教学书写板装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种可拭除的书法教学书写板装置，包括底座和顶盖，所述顶盖的侧端转动安装在底座的侧端，所述顶盖包括磨砂膜、固定框、均气主体、擦拭钮和密封框，所述磨砂膜固定安装在固定框的内壁，所述固定框的外壁固定连接在密封框的内壁，所述固定框和密封框为一体结构，所述均气主体的前端固定连接在密封框的后端，所述均气主体和密封框的内部空间贯通相连，所述擦拭钮转动插接在密封框的侧部内壁，所述底座包括深色胶布和底板，所述深色胶布的下端固定黏贴在底板的上端，所述底板的上壁侧端转动安装在固定框的侧壁下端，所述擦拭钮包括挤压块和卡环，所述卡环的内壁固定连接在挤压块的一端，所述挤压块的另一端呈扁形，所述挤压块位于卡环的一端转动卡接在密封框的侧部内壁，所述密封框密封滑动套在底板的上部外壁壁。

优选的，所述顶盖还包括转轴，所述转轴的中部外壁固定连接在固定框的侧壁，所述转轴和固定框为一体结构，所述顶盖还包括套环，所述套环对称固定连接在底板的侧端上壁，所述转轴转动安装在套环的内壁。

优选的，所述底座还包括滑槽，所述滑槽开设在底板的侧部上壁，所述挤压块的外壁滑动安装在滑槽的内壁。

优选的，所述擦拭钮还包括旋钮，所述旋钮的侧壁中心固定连接在挤压块位于卡环一端的侧壁。

优选的，所述均气主体还包括导气管和软气囊，所述软气囊的一端固定连接在导气管的侧端，所述导气管和软气囊的内部空间贯通相连，所述导气管固定连接在密封框的后壁，所述密封框和导气管的内部空间贯通相连。

与现有技术相比，本实用新型的有益效果如下：

书写时通过外加硬物按压磨砂膜的上壁，使得磨砂膜被按压的部分受到高压强，从而使磨砂膜被按压的局部与深色胶布进一步贴合，使得磨砂膜局部对于外界光源的漫反射转化为折射，并通过深色胶布将光线向外反射，从而使得磨砂膜的白色磨砂印出深色胶布的深色，从而使得硬物沿磨砂膜表面能够书写文字，方便了使用者书写练习，当磨砂膜用满后，手动旋拧旋钮带动挤压块转动，通过挤压块转动挤压滑槽，使得滑槽对挤压块产生反作用力，通过反作用力推动密封框围绕转轴向上转动，通过固定框带动磨砂膜离开深色胶布的表层，继续旋拧旋钮直到磨砂膜重新轻拂深色胶布的表层，达到擦拭磨砂膜折射出的文字的目的，当磨砂膜向上翻转工作时，通过导气管由软气囊内部吸取气体，补给磨砂膜与深色胶布之间的缝隙空间所需要的气体，减少了底座与顶盖之间通过外界补给的气体量，提高了底座与顶盖之间气体的干净度，从而避免的杂物进入磨砂膜与深色胶布之间，提高了装置的正常使用时长。

附图说明

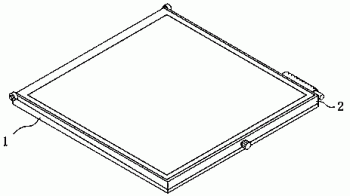

图1为本实用新型的主体结构示意图；

图2为本实用新型的顶盖拆分结构示意图；

图3为本实用新型的底座结构示意图；

图4为本实用新型的擦拭钮结构示意图；

图5为本实用新型的均气主体结构示意图。

图中：1、底座；2、顶盖；3、转轴；4、磨砂膜；5、固定框；6、均气主体；7、擦拭钮；8、密封框；9、深色胶布；10、滑槽；11、底板；12、套环；13、挤压块；14、卡环；15、旋钮；16、导气管；17、软气囊。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

在本实用新型的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

请参阅图1-5，本实用新型提供的一种实施例：一种可拭除的书法教学书写板装置，包括底座1和顶盖2，顶盖2的侧端转动安装在底座1的侧端，顶盖2包括磨砂膜4、固定框5、均气主体6、擦拭钮7和密封框8，磨砂膜4固定安装在固定框5的内壁，固定框5的外壁固定连接在密封框8的内壁，固定框5和密封框8为一体结构，均气主体6的前端固定连接在密封框8的后端，均气主体6和密封框8的内部空间贯通相连，擦拭钮7转动插接在密封框8的侧部内壁，底座1包括深色胶布9和底板11，深色胶布9的下端固定黏贴在底板11的上端，底板11的上壁侧端转动安装在固定框5的侧壁下端，擦拭钮7包括挤压块13和卡环14，卡环14的内壁固定连接在挤压块13的一端，挤压块13的另一端呈扁形，挤压块13位于卡环14的一端转动卡接在密封框8的侧部内壁，密封框8密封滑动套在底板11的上部外壁壁，书写时通过外加硬物按压磨砂膜4的上壁，使得磨砂膜4被按压的部分受到高压强，从而使磨砂膜4被按压的局部与深色胶布9进一步贴合，使得磨砂膜4局部对于外界光源的漫反射转化为折射，并通过深色胶布9将光线向外反射，从而使得磨砂膜4的白色磨砂印出深色胶布9的深色，从而使得硬物沿磨砂膜4表面能够书写文字，方便了使用者书写练习，当磨砂膜4用满后，手动旋拧旋钮15带动挤压块13转动，通过挤压块13转动挤压滑槽10，使得滑槽10对挤压块13产生反作用力，通过反作用力推动密封框8围绕转轴3向上转动，通过固定框5带动磨砂膜4离开深色胶布9的表层，继续旋拧旋钮15直到磨砂膜4重新轻拂深色胶布9的表层，达到擦拭磨砂膜4折射出的文字的目的，当磨砂膜4向上翻转工作时，通过导气管16由软气囊17内部吸取气体，补给磨砂膜4与深色胶布9之间的缝隙空间所需要的气体，减少了底座1与顶盖2之间通过外界补给的气体量，提高了底座1与顶盖2之间气体的干净度，从而避免的杂物进入磨砂膜4与深色胶布9之间，提高了装置的正常使用时长。

顶盖2还包括转轴3，转轴3的中部外壁固定连接在固定框5的侧壁，转轴3和固定框5为一体结构，顶盖2还包括套环12，套环12对称固定连接在底板11的侧端上壁，转轴3转动安装在套环12的内壁，底座1还包括滑槽10，滑槽10开设在底板11的侧部上壁，挤压块13的外壁滑动安装在滑槽10的内壁，擦拭钮7还包括旋钮15，旋钮15的侧壁中心固定连接在挤压块13位于卡环14一端的侧壁，均气主体6还包括导气管16和软气囊17，软气囊17的一端固定连接在导气管16的侧端，导气管16和软气囊17的内部空间贯通相连，导气管16固定连接在密封框8的后壁，密封框8和导气管16的内部空间贯通相连。

工作原理：书写时通过外加硬物按压磨砂膜4的上壁，使得磨砂膜4被按压的部分受到高压强，从而使磨砂膜4被按压的局部与深色胶布9进一步贴合，使得磨砂膜4局部对于外界光源的漫反射转化为折射，并通过深色胶布9将光线向外反射，从而使得磨砂膜4的白色磨砂印出深色胶布9的深色，从而使得硬物沿磨砂膜4表面能够书写文字，方便了使用者书写练习，当磨砂膜4用满后，手动旋拧旋钮15带动挤压块13转动，通过挤压块13转动挤压滑槽10，使得滑槽10对挤压块13产生反作用力，通过反作用力推动密封框8围绕转轴3向上转动，通过固定框5带动磨砂膜4离开深色胶布9的表层，继续旋拧旋钮15直到磨砂膜4重新轻拂深色胶布9的表层，达到擦拭磨砂膜4折射出的文字的目的，当磨砂膜4向上翻转工作时，通过导气管16由软气囊17内部吸取气体，补给磨砂膜4与深色胶布9之间的缝隙空间所需要的气体，减少了底座1与顶盖2之间通过外界补给的气体量，提高了底座1与顶盖2之间气体的干净度，从而避免的杂物进入磨砂膜4与深色胶布9之间，提高了装置的正常使用时长。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
