专利摘要

本案公开了一种便携式讲解器，包括WUS069讲解器、挂绳、备用电源、显示屏和插板，所述WUS069讲解器顶部中央位置处通过挂环固定连接有挂绳，所述WUS069讲解器底部通过连接管固定装有备用电源，所述WUS069讲解器正面顶部设有显示屏，所述显示屏划分为电源显示区、音量显示区和频道显示区，所述WUS069讲解器正面中央位置处设有开关，所述WUS069讲解器正面位于开关顶部和底部设有音量加键和音量减键，所述WUS069讲解器正面位于开关左侧和右侧设有频道加键和频道减键。本案设有备用电源，当WUS069讲解器电源不足时，备用电源通过电源连接线与电源插口连接，备用电源可持续为WUS069讲解器提供电源，延长WUS069讲解器使用时长。

权利要求

1.一种便携式讲解器，包括WUS069讲解器（1）、挂绳（3）、备用电源（5）、显示屏（6）和插板（12），其特征在于：所述WUS069讲解器（1）顶部的中央位置处通过挂环（2）固定连接有挂绳（3），所述WUS069讲解器（1）的底部通过连接管（4）固定安装有备用电源（5），所述WUS069讲解器（1）正面的顶部设有显示屏（6），所述显示屏（6）划分为电源显示区（601）、音量显示区（602）和频道显示区（603），所述WUS069讲解器（1）正面的中央位置处设有开关（11），所述WUS069讲解器（1）正面位于开关（11）的顶部和底部设有音量加键（7）和音量减键（8），所述WUS069讲解器（1）正面位于开关（11）的左侧和右侧设有频道加键（9）和频道减键（10），所述WUS069讲解器（1）的后侧固定安装有插板（12）。

2.根据权利要求1所述的一种便携式讲解器，其特征在于：所述挂绳（3）通过布套（301）连接有矩形架（302），矩形架（302）的底部设有插扣（303）。

3.根据权利要求1所述的一种便携式讲解器，其特征在于：所述备用电源（5）的一侧设有电源接口（501），所述备用电源（5）的底部设有存储盒（502），存储盒（502）的内部存储有电源连接线（503），存储盒（502）的一侧设有密封塞（504）。

4.根据权利要求1所述的一种便携式讲解器，其特征在于：所述连接管（4）的内部通过弹簧（401）固定安装有限位板（402），限位板（402）的一侧固定安装有插杆（403），插杆（403）延伸至连接管（4）的外侧，限位板（402）的另一侧固定安装有拉杆（404），拉杆（404）延伸至连接管（4）的外侧端固定安装有拉块（405）。

5.根据权利要求1所述的一种便携式讲解器，其特征在于：所述挂环（2）的顶部设有插套（202），插套（202）的底部设有连接绳（201）。

6.根据权利要求1所述的一种便携式讲解器，其特征在于：所述WUS069讲解器（1）顶部的一侧设有耳机孔（101）和电源插口（102），所述WUS069讲解器（1）顶部的两一侧设有信号传输杆（103），所述WUS069讲解器（1）底部的四个角固定安装有焊接块（104），焊接块（104）的一侧设有插孔（105）。

说明书

技术领域

本实用新型涉及讲解器技术领域，具体为一种便携式讲解器。

背景技术

随着社会的发展，旅游业的发展也越来越快，随着旅游人数的增多，为了帮助游客们更好的了解旅游景点，导游一般都会佩戴上讲解器对景点进行详细的讲解，然后游客们通过佩戴讲解器配套的接收器来接受导游的讲解。

现有的讲解器存在的缺陷是：

1、现有的讲解器在使用时，一般都是手持讲解器进行携带，携带起来不够便捷。

2、现有的讲解器的电源存储量有限，在使用的过程中经常会出现电量不足的情况。

实用新型内容

本实用新型的目的在于提供一种便携式讲解器，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种便携式讲解器，包括WUS069讲解器、挂绳、备用电源、显示屏和插板，所述WUS069讲解器顶部的中央位置处通过挂环固定连接有挂绳，所述WUS069讲解器的底部通过连接管固定安装有备用电源，所述WUS069讲解器正面的顶部设有显示屏，所述显示屏划分为电源显示区、音量显示区和频道显示区，所述WUS069讲解器正面的中央位置处设有开关，所述WUS069讲解器正面位于开关的顶部和底部设有音量加键和音量减键，所述WUS069讲解器正面位于开关的左侧和右侧设有频道加键和频道减键，所述WUS069讲解器的后侧固定安装有插板。

优选的，所述挂绳通过布套连接有矩形架，矩形架的底部设有插扣。

优选的，所述备用电源的一侧设有电源接口，所述备用电源的底部设有存储盒，存储盒的内部存储有电源连接线，存储盒的一侧设有密封塞。

优选的，所述连接管的内部通过弹簧固定安装有限位板，限位板的一侧固定安装有插杆，插杆延伸至连接管的外侧，限位板的另一侧固定安装有拉杆，拉杆延伸至连接管的外侧端固定安装有拉块。

优选的，所述挂环的顶部设有插套，插套的底部设有连接绳。

优选的，所述WUS069讲解器顶部的一侧设有耳机孔和电源插口，所述WUS069讲解器顶部的两一侧设有信号传输杆，所述WUS069讲解器底部的四个角固定安装有焊接块，焊接块的一侧设有插孔。

与现有技术相比，本实用新型的有益效果是：

1、该便携式讲解器设置了挂绳和插板，通过挂绳可以把WUS069讲解器挂在脖子上进行携带，通过插板可以把WUS069讲解器別在腰带上进行携带，方便导游对WUS069讲解器进行携带。

2、该便携式讲解器设置了备用电源，当WUS069讲解器电源不足时，备用电源通过电源连接线与电源插口连接，备用电源可以持续为WUS069讲解器提供电源，延长WUS069讲解器的使用时长。

附图说明

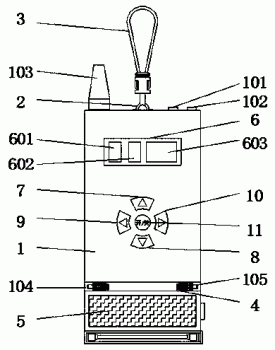

图1为本实用新型的正视结构示意图；

图2为本实用新型的后侧结构示意图；

图3为本实用新型的挂环结构示意图；

图4为本实用新型的挂绳结构示意图；

图5为本实用新型的连接管结构示意图；

图6为本实用新型的备用电源结构示意图。

图中：1、WUS069讲解器；101、耳机孔；102、电源插口；103、信号传输杆；104、焊接块；105、插孔；2、挂环；201、连接绳；202、插套；3、挂绳；301、布套；302、矩形架；303、插扣；4、连接管；401、弹簧；402、限位板；403、插杆；404、拉杆；405、拉块；5、备用电源；501、电源接口；502、存储盒；503、电源连接线；504、密封塞；6、显示屏；601、电源显示区；602、音量显示区；603、频道显示区；7、音量加键；8、音量减键；9、频道加键；10、频道减键；11、开关；12、插板。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

在本实用新型的描述中，需要说明的是，术语“上”、“下”、“内”、“外”“前端”、“后端”、“两端”、“一端”、“另一端”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性。

在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“设置有”、“连接”等，应做广义理解，例如“连接”，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

请参阅图1-6，本实用新型提供的一种实施例：一种便携式讲解器，包括WUS069讲解器1、挂绳3、备用电源5、显示屏6和插板12，WUS069讲解器1顶部的中央位置处通过挂环2固定连接有挂绳3，通过挂绳3可以把WUS069讲解器1挂在脖子上进行携带，WUS069讲解器1的底部通过连接管4固定安装有备用电源5，备用电源5用于对WUS069讲解器1进行持续供电，延长WUS069讲解器1的使用时长，WUS069讲解器1正面的顶部设有显示屏6，显示屏6划分为电源显示区601、音量显示区602和频道显示区603，电源显示区601用于对电量进行显示，音量显示区602对音量进行显示，频道显示区603用于对频道进行显示，WUS069讲解器1正面的中央位置处设有开关11，开关11对WUS069讲解器1的工作状态进行控制，WUS069讲解器1正面位于开关11的顶部和底部设有音量加键7和音量减键8，音量加键7和音量减键8对音量进行控制，WUS069讲解器1正面位于开关11的左侧和右侧设有频道加键9和频道减键10，频道加键9和频道减键10对频道进行调节，WUS069讲解器1的后侧通过螺栓固定安装有插板12，WUS069讲解器1通过插板12別在腰带上。

进一步，挂绳3通过布套301连接有矩形架302，矩形架302的底部设有插扣303，挂绳3通过插扣303与插套202连接。

进一步，备用电源5的一侧设有电源接口501，电源接口501用于电源连接线503连接，备用电源5的底部设有存储盒502，存储盒502的内部存储有电源连接线503，存储盒502的一侧设有密封塞504，密封塞504用于对存储盒502进行密封，备用电源5通过电源连接线503与电源插口102连接。

进一步，连接管4的内部通过弹簧401焊接有限位板402，限位板402的一侧焊接有插杆403，插杆403延伸至连接管4的外侧，限位板402的另一侧焊接有拉杆404，拉杆404延伸至连接管4的外侧端焊接有拉块405，通过拉块405拉动拉杆404，然后带动插杆403向内侧移动，然后当插杆403对准插孔105后松开拉块405，在弹簧401的作用下推动插杆403插入到插孔105内部。

进一步，挂环2的顶部设有插套202，插套202的底部设有连接绳201，插套202通过连接绳201与挂环2固定连接。

进一步，WUS069讲解器1顶部的一侧设有耳机孔101和电源插口102，耳机孔101便于耳机插入连接，电源插口102便于电源连接线503的连接，WUS069讲解器1顶部的两一侧设有信号传输杆103，信号传输杆103便于把WUS069讲解器1的信息传输到WUS069讲解器1配对的接收器上，WUS069讲解器1底部的四个角焊接有焊接块104，焊接块104的一侧设有插孔105，插孔105便于插杆403的插入固定连接。

工作原理：使用时，工作人员可以通过挂绳3把WUS069讲解器1挂在脖子上进行携带，也可以通过插板12把WUS069讲解器1別在腰带上携带，当WUS069讲解器1使用过程中电量不足时，把电源连接线503的一端插入到电源插口102， 把电源连接线503的另一端插入到电源接口501，从而备用电源5可以为WUS069讲解器1进行持续供电，延长WUS069讲解器1的使用时长。
