专利摘要

本实用新型公开了一种具有辅助备用电源的数据采集器安装结构，外壳侧壁上设有第一安装孔和第二安装孔，采集电路板位于所述安装腔体内，电源端子位于采集电路板上，电池模组的安装座位于采集电路板上，安装盖的盖体螺纹安装在所述第二安装孔内，电池盒位于盖体朝向采集电路板一侧，电池盒侧壁设有电池安装槽。通过上述优化设计的具有辅助备用电源的数据采集器安装结构，通过将电池盒设置在盖体底部，为采集电路板提供备用电源，随着盖体打开将电池盒一起从外壳中取出，从而便于电池的拆卸和安装。

权利要求

1.一种具有辅助备用电源的数据采集器安装结构，其特征在于，包括：外壳(1)、采集电路板(2)、电源端子(3)、电池模组；

外壳(1)内部设有安装腔体，外壳(1)侧壁上设有第一安装孔和第二安装孔，所述第二安装孔内壁设有内螺纹；

采集电路板(2)位于所述安装腔体内，电源端子(3)位于采集电路板(2)上且其连接端与所述第一安装孔对应设置；

电池模组包括安装座(4)和安装盖(5)，安装座(4)位于采集电路板(2)上且与所述第二安装孔对应设置，安装座(4)上设有向远离所述第二安装孔方向延伸的容纳槽，安装盖(5)包括盖体(51)和电池盒(52)，盖体(51)位于所述第二安装孔内且盖体(51)外周设有与所述第二安装孔螺纹配合的外螺纹，电池盒(52)位于盖体(51)朝向采集电路板(2)一侧，电池盒(52)侧壁设有电池安装槽。

2.根据权利要求1所述的具有辅助备用电源的数据采集器安装结构，其特征在于，盖体(51)顶部设有凹槽，所述凹槽中部设有凸条(511)。

3.根据权利要求1所述的具有辅助备用电源的数据采集器安装结构，其特征在于，安装座(4)的所述容纳槽内设有支撑弹簧(6)，支撑弹簧(6)两端分别抵靠安装座(4)的所述容纳槽底部和电池盒(52)底部。

4.根据权利要求1所述的具有辅助备用电源的数据采集器安装结构，其特征在于，所述容纳槽底部设有第一电连接片(7)，电池盒(52)底部设有与所述第一电连接片(7)电连接的第二电连接片(8)。

5.根据权利要求4所述的具有辅助备用电源的数据采集器安装结构，其特征在于，所述第一电连接片(7)和所述第二电连接片(8)之间设有支撑弹簧(6)，支撑弹簧(6)两端分别抵靠所述第一电连接片(7)和所述第二电连接片(8)且所述第一电连接片(7)和所述第二电连接片(8)通过支撑弹簧(6)电连接。

6.根据权利要求1所述的具有辅助备用电源的数据采集器安装结构，其特征在于，所述容纳槽在垂直于采集电路板(2)方向延伸。

说明书

技术领域

本实用新型涉及数据采集器技术领域，尤其涉及一种具有辅助备用电源的数据采集器安装结构。

背景技术

随着大数据时代的来临，对于传统点对点数据收集越来越耗时费事，能够完成一对多的数据采集器将成为数据采集，传输，分析的主流方式。通常在为适应不同的使用环境，对数据采集器的供电电源存在较多限制。此外电源连接方式的限制使得在使用过程中造成电源连接易于断开，影响工作可靠性。

而常规的电池模组通常与采集电路板一起设置在外壳内部，电池更换时需要拆开整个外壳，影响数据采集器正常使用。

实用新型内容

为解决背景技术中存在的技术问题，本实用新型提出一种具有辅助备用电源的数据采集器安装结构。

本实用新型提出的一种具有辅助备用电源的数据采集器安装结构，包括：外壳、采集电路板、电源端子、电池模组；

外壳内部设有安装腔体，外壳侧壁上设有第一安装孔和第二安装孔，所述第二安装孔内壁设有内螺纹；

采集电路板位于所述安装腔体内，电源端子位于采集电路板上且其连接端与所述第一安装孔对应设置；

电池模组包括安装座和安装盖，安装座位于采集电路板上且与所述第二安装孔对应设置，安装座上设有向远离所述第二安装孔方向延伸的容纳槽，安装盖包括盖体和电池盒，盖体位于所述第二安装孔内且盖体外周设有与所述第二安装孔螺纹配合的外螺纹，电池盒位于盖体朝向采集电路板一侧，电池盒侧壁设有电池安装槽。

优选地，盖体顶部设有凹槽，所述凹槽中部设有凸条。

优选地，安装座的所述容纳槽内设有支撑弹簧，支撑弹簧两端分别抵靠安装座的所述容纳槽底部和电池盒底部。

优选地，所述容纳槽底部设有第一电连接片，电池盒底部设有与所述第一电连接片电连接的第二电连接片。

优选地，所述第一电连接片和所述第二电连接片之间设有支撑弹簧，支撑弹簧两端分别抵靠所述第一电连接片和所述第二电连接片且所述第一电连接片和所述第二电连接片通过支撑弹簧电连接。

优选地，所述容纳槽在垂直于采集电路板方向延伸。

本实用新型中，所提出的具有辅助备用电源的数据采集器安装结构，外壳侧壁上设有第一安装孔和第二安装孔，采集电路板位于所述安装腔体内，电源端子位于采集电路板上，电池模组的安装座位于采集电路板上，安装盖的盖体螺纹安装在所述第二安装孔内，电池盒位于盖体朝向采集电路板一侧，电池盒侧壁设有电池安装槽。通过上述优化设计的具有辅助备用电源的数据采集器安装结构，通过将电池盒设置在盖体底部，为采集电路板提供备用电源，随着盖体打开将电池盒一起从外壳中取出，从而便于电池的拆卸和安装。

附图说明

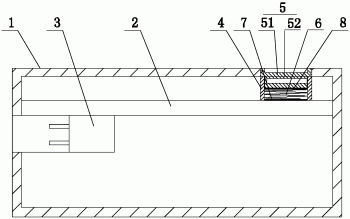

图1为本实用新型提出的一种具有辅助备用电源的数据采集器安装结构的侧视截面结构示意图。

图2为本实用新型提出的一种具有辅助备用电源的数据采集器安装结构的俯视结构示意图。

具体实施方式

如图1和2所示，图1为本实用新型提出的一种具有辅助备用电源的数据采集器安装结构的侧视截面结构示意图，图2为本实用新型提出的一种具有辅助备用电源的数据采集器安装结构的俯视结构示意图。

参照图1和2，本实用新型提出的一种具有辅助备用电源的数据采集器安装结构，包括：外壳1、采集电路板2、电源端子3、电池模组；

外壳1内部设有安装腔体，外壳1侧壁上设有第一安装孔和第二安装孔，所述第二安装孔内壁设有内螺纹；

采集电路板2位于所述安装腔体内，电源端子3位于采集电路板2上且其连接端与所述第一安装孔对应设置；

电池模组包括安装座4和安装盖5，安装座4位于采集电路板2上且与所述第二安装孔对应设置，安装座4上设有向远离所述第二安装孔方向延伸的容纳槽，安装盖5包括盖体51和电池盒52，盖体51位于所述第二安装孔内且盖体51外周设有与所述第二安装孔螺纹配合的外螺纹，电池盒52位于盖体51朝向采集电路板2一侧，电池盒52侧壁设有电池安装槽。

本实施例的具有辅助备用电源的数据采集器安装结构的具体安装过程中，将电池安装在电池盒内的电池安装槽后，通过将安装盖转动安装在第二安装孔内，安装完成后，使得电池盒底部的第二电连接片与安装座上的第一电连接片连接，无需拆卸外壳即可实现备用电池的快速安装。

在本实施例中，所提出的具有辅助备用电源的数据采集器安装结构，外壳侧壁上设有第一安装孔和第二安装孔，采集电路板位于所述安装腔体内，电源端子位于采集电路板上，电池模组的安装座位于采集电路板上，安装盖的盖体螺纹安装在所述第二安装孔内，电池盒位于盖体朝向采集电路板一侧，电池盒侧壁设有电池安装槽。通过上述优化设计的具有辅助备用电源的数据采集器安装结构，通过将电池盒设置在盖体底部，为采集电路板提供备用电源，随着盖体打开将电池盒一起从外壳中取出，从而便于电池的拆卸和安装。

为了便于转动安装盖，在盖体的具体实施方式中，盖体51顶部设有凹槽，所述凹槽中部设有凸条511；通过推动凸条，便于推动安装盖转动。

在安装座的具体实施方式中，安装座4的所述容纳槽内设有支撑弹簧6，支撑弹簧6两端分别抵靠安装座4的所述容纳槽底部和电池盒52底部；在安装盖的安装过程中，支撑弹簧受压压缩，反向为安装盖提供支撑力，保证安装盖的安装可靠性，同时当安装盖拧下时，支撑弹簧将安装盖向上弹出第二安装孔，便于安装盖拆卸。

在具体的电连接方式中，所述容纳槽底部设有第一电连接片7，电池盒52底部设有与所述第一电连接片7电连接的第二电连接片8，安装盖安装在第二安装孔时，第一电连接片和第二电连接片电连接，安装盖卸下时，电连接断开。

在进一步具体实施方式中，所述第一电连接片7和所述第二电连接片8之间设有支撑弹簧6，支撑弹簧6两端分别抵靠所述第一电连接片7和所述第二电连接片8且所述第一电连接片7和所述第二电连接片8通过支撑弹簧6电连接；安装后，第一电连接片和第二电连接片通过支撑弹簧电连接，保证二者连接的可靠性。

在电池盒上容纳槽的具体设计方式中，所述容纳槽在垂直于采集电路板2方向延伸。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
