专利摘要

一种用于提取植物甾醇的固液分离装置，包括一容器，所述固液分离装置还包括一控制杆、一转动板和一过滤板，所述控制杆穿过所述转动板并与所述转动板连接，所述转动板设有上下贯通的一通孔，所述过滤板装设在所述转动板的下方，所述控制杆穿过所述过滤板并可相对所述过滤板转动，所述过滤板设有上下贯通的一导孔，所述导孔与所述通孔相对应，所述过滤板外周与所述该容器的内周壁配合；上述固液分离装置可有效地分离固体和液体，从而可方便植物甾醇的提取。

权利要求

1.一种用于提取植物甾醇的固液分离装置，包括一容器，其特征在于：所述固液分离装置还包括一控制杆、一转动板和一过滤板，所述控制杆穿过所述转动板并与所述转动板连接，所述转动板设有上下贯通的一通孔，所述过滤板装设在所述转动板的下方，所述控制杆穿过所述过滤板并可相对所述过滤板转动，所述过滤板设有上下贯通的一导孔，所述导孔与所述通孔相对应，所述过滤板外周与所述该容器的内周壁配合。

2.如权利要求1所述的固液分离装置，其特征在于：所述过滤板的导孔处设有一滤网。

3.如权利要求2所述的固液分离装置，其特征在于：所述控制杆是一管体，所述管体下方设有一流孔，所述流孔位于所述转动板的上方，所述管体的上方设有一插孔用来供一吸管插入所述管体内。

4.如权利要求1所述的固液分离装置，其特征在于：所述容器的内部下方是一多边形的限位环，所述过滤板被所述限位环限制而无法转动。

5.如权利要求4所述的固液分离装置，其特征在于：所述容器的内部上方是为圆形。

6.如权利要求1所述的固液分离装置，其特征在于：所述控制杆的底部套设了一塞环，所述塞环的内径大于所述控制杆的外径。

说明书

技术领域

本实用新型涉及一种固液分离装置，尤指一种用于提取植物甾醇的固液分离装置。

背景技术

植物甾醇是广泛存在于各种植物油、坚果和植物种子中的一种活性成分，是一种具有多种优良生理功能的天然食品添加剂,可以有效的降低胆固醇的吸收，具有良好的抗氧化、抗腐败作用，对机体某些癌症的发生和发展有一定的抑制作用。

因此，植物甾醇被越来越多地添加到食品和药品中，在提取植物甾醇时，需要用到大量的设备和工业，其中一个重要的工艺就是进行固液分离，从而方便植物甾醇的提取。

实用新型内容

鉴于以上内容，本实用新型的目的是提供一种方便分离固体和液体的用于提取植物甾醇的固液分离装置。

本实用新型的一个目的是由下述技术方案实现的：

一种用于提取植物甾醇的固液分离装置，包括一容器，所述固液分离装置还包括一控制杆、一转动板和一过滤板，所述控制杆穿过所述转动板并与所述转动板连接，所述转动板设有上下贯通的一通孔，所述过滤板装设在所述转动板的下方，所述控制杆穿过所述过滤板并可相对所述过滤板转动，所述过滤板设有上下贯通的一导孔，所述导孔与所述通孔相对应，所述过滤板外周与所述该容器的内周壁配合。

作为本实用新型技术方案的一种改进，所述过滤板的导孔处设有一滤网。

作为本实用新型技术方案的一种改进，所述控制杆是一管体，所述管体下方设有一流孔，所述流孔位于所述转动板的上方，所述管体的上方设有一插孔用来供一吸管插入所述管体内。

作为本实用新型技术方案的一种改进，所述容器的内部下方是一多边形的限位环，所述过滤板被所述限位环限制而无法转动。

作为本实用新型技术方案的一种改进，所述容器的内部上方是为圆形。

作为本实用新型技术方案的一种改进，所述控制杆的底部套设了一塞环，所述塞环的内径大于所述控制杆的外径。

本实用新型与现有技术相比具有如下优点：

上述固液分离装置可有效地分离固体和液体，从可方便植物甾醇的提取。

附图说明

为了更清楚地说明本实用新型实施例的技术方案，下面将对实施例描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其他的附图。

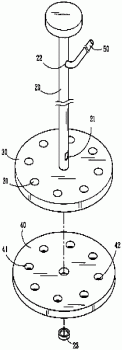

图1是本实用新型用于提取植物甾醇的固液分离装置的一较佳实施例的一立体分解图。

图2是图1的固液分离装置使用时的一示意图。

图3是本实用新型用于提取植物甾醇的固液分离装置的另一较佳实施例的一立体分解图。

图4是图3的固液分离装置的一容器的一剖视图。

图5是图3的固液分离装置使用时的一示意图。

图6是图3的固液分离装置使用时的另一示意图。

具体实施方式

为使本实用新型的目的、技术方案和优点更加清楚，下面将结合附图对本实用新型的实施方式作进一步地详细描述。显然，所描述的实施例仅仅是本实用新型的一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

首先，在对实施例进行描述之前，有必要对本文中出现的一些术语进行解释。例如：

本文中若出现使用“第一”、“第二”等术语来描述各种组件，但是这些组件不应当由这些术语所限制。这些术语仅用来区分一个组件和另一个组件。因此，“第一”组件也可以被称为“第二”组件而不偏离本实用新型的教导。

另外，应当理解的是，当提及一组件“连接”或者“联接”到另一组件时，其可以直接地连接或直接地联接到另一组件或者也可以存在中间组件。相反地，当提及一组件“直接地连接”或“直接地联接”到另一组件时，则不存在中间组件。

在本文中出现的各种术语仅仅用于描述具体的实施方式的目的而无意作为对本实用新型的限定。除非上下文另外清楚地指出，则单数形式意图也包括复数形式。

当在本说明书中使用术语“包括”和/或“包括有”时，这些术语指明了所述特征、整体、步骤、操作、组件和/或部件的存在，但是也不排除一个以上其他特征、整体、步骤、操作、组件、部件和/或其群组的存在和/或附加。

请参阅图1和图2，本实用新型用于提取植物甾醇的固液分离装置包括一容器10、一控制杆20、一转动板30和一过滤板40。

该控制杆20是一管体，该管体下方设有至少一流孔21，该管体的上方设有至少一插孔22，该插孔22可供一吸管50穿入其内，该控制杆20的底部套设了一塞环23，该塞环23内径大于该控制杆20的外径。

该转动板30是一大致为圆形的板体，该控制杆20可穿过该转动板30并与该转动板30连接，该转动板30设上下贯通的至少一通孔31。

该过滤板40大致为圆形，其外周可与该容器10的内周壁配合，该过滤板40可装设在该转动板30的下方，该控制杆20是穿过该过滤板40中心而可转动地连接在该过滤板40上，控制杆20的底部与该塞环23套合固接一起，该过滤板40设上下贯通的至少一导孔41，该导孔41与该通孔31相对应，该导孔41的底部设有一滤网42。

使用时，握住该控制杆20的上方，使控制杆20下方的转动板30与该过滤板40向下移动到杯子内部下方，放置于杯子的固液混合物通过该滤网42滤除细渣，液体由该导孔41及该通孔31导进该杯子的内部上方，再旋转该控制杆20，可驱动该转动板30旋转一角度，使该通孔31与该导孔41错开，从而达到固液分离的目的。液体可由该流孔21被导进于该控制杆20内，该吸管50是由该插孔22穿入该控制杆20内，便于吸取液体。

请一并参阅图3至图6，其为本实用新型固液分离装置的另一实施例，其包括一容器10a一控制杆20a、一转动板30及多角形的一过滤板40a。该容器10a内部上方为圆形，下方是为多边形而形成一限位环。

该控制杆20a的底部套设一塞环23，该塞环23内径大于该控制杆20a的外径。

该转动板30为圆形，该控制杆20a穿过该转动板30并与该转动板30连接，该转动板30设有上下贯通的一通孔31。

该过滤板40a的外形与该容器10a的限位环相对应，用来限定该过滤板40a任意转动，该过滤板40a设在该转动板30的下方，该控制杆20a穿过该过滤板40a并可相对该过滤板40a转动，控制杆20a的底部与该塞环23套合固接一起，该过滤板40a设有上下贯通的至少一导孔41，该导孔41是与该通孔31相对应，该导孔41的底部设有一滤网42。

使用时，握该控制杆20a的上方，使该控制杆20a下方的该转动板30和该过滤板40a下移至容器10a内部下方，令煮熟后的固体提取原料(例如坚果和植物种子等)被该过滤板40向下压至容器10a内部下方，滤网42滤除细渣，由该导孔41及该通孔31插入该容器10a内部的上方，再旋转该控制杆20a，可驱动该转动板30旋转一角度，使该通孔31与该导孔41错开，达到固液分离目的。

本实施例的内容仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型披露的技术范围内，可轻易想到的变化或替换，都应涵盖在本实用新型的保护范围之内。因此，本实用新型的保护范围应该以权利要求书中记载的内容为准。
