专利摘要

本实用新型涉及画尺技术领域，更具体的说是一种黑板多功能画尺，包括主尺和转轴柱，主尺转动连接在转轴柱上，该黑板多功能画尺还包括滑尺、粉笔框、限制板和固定螺栓，滑尺滑动连接在主尺内，粉笔框固定连接在滑尺的右端，限制板滑动连接在主尺的右侧，固定螺栓穿过限制板并通过螺纹转动连接在主尺的右侧,转轴柱下表面与主尺下表面位于同一平面。当绘制较短直线时，可只用主尺进行绘制。当需要绘制较长直线时，可直接顺主尺滑至笔框，随后直接将粉笔抵在笔框内，顺势继续滑动，即继续绘制直线，整个操作过程简单方便，且极为顺畅，可直接绘制出较长直线。

权利要求

1.一种黑板多功能画尺，包括主尺(1)和转轴柱(2)，所述主尺(1)转动连接在所述转轴柱(2)上，其特征在于：该黑板多功能画尺还包括滑尺(3)、粉笔框(4)、限制板(5)和固定螺栓(6)，所述滑尺(3)滑动连接在所述主尺(1)内，所述粉笔框(4)固定连接在所述滑尺(3)的右端，所述限制板(5)滑动连接在所述主尺(1)的右侧，所述固定螺栓(6)穿过所述限制板(5)并通过螺纹转动连接在所述主尺(1)的右侧,所述转轴柱(2)下表面与所述主尺(1)下表面位于同一平面。

2.根据权利要求1所述的一种黑板多功能画尺，其特征在于：所述主尺(1)的左侧设置有转孔(1-1)，其中部设置有滑层(1-2)，所述转轴柱(2)转动连接在所述转孔(1-1)内，所述滑尺(3)滑动连接在所述滑层(1-2)内，所述主尺(1)左侧的下部与转孔(1-1)同轴设置有凹槽(1-5)，所述主尺(1)的前后两侧均设置有刻度，两刻度的零刻度连线穿过转轴柱(2)的轴线。

3.根据权利要求2所述的一种黑板多功能画尺，其特征在于：所述转轴柱(2)包括转杆(2-1)、贴盘(2-2)、抓杆(2-3)和磁铁(2-4)，所述转杆(2-1)的上下两端均固定连接有贴盘(2-2)，所述抓杆(2-3)固定连接在位于上侧的贴盘(2-2)上，所述磁铁(2-4)固定连接在位于下侧的贴盘(2-2)上，所述磁铁(2-4)转动连接在所述凹槽(1-5)内，磁铁(2-4)下表面与所述主尺(1)的下表面位于同一平面。

4.根据权利要求3所述的一种黑板多功能画尺，其特征在于：所述滑尺(3)的左端固定连接有滑板(3-1)，所述滑板(3-1)的后端固定连接有外滑板(3-2)，所述滑板(3-1)滑动连接在所述滑层(1-2)内，所述滑尺(3)上设置有刻度。

5.根据权利要求1所述的一种黑板多功能画尺，其特征在于：所述粉笔框(4)的前端设置有粉笔槽(4-1)。

6.根据权利要求5所述的一种黑板多功能画尺，其特征在于：所述主尺(1)的右侧固定连接有磁片Ⅰ(1-4)，所述粉笔框(4)的左侧固定连接有磁片Ⅱ(4-2)。

7.根据权利要求2所述的一种黑板多功能画尺，其特征在于：所述限制板(5)包括直角框(5-1)、嵌入板(5-2)和滑孔(5-3)，所述嵌入板(5-2)固定连接在所述直角框(5-1)内，所述滑孔(5-3)设置在所述嵌入板(5-2)上，所述嵌入板(5-2)滑动连接在所述滑层(1-2)的右侧，所述直角框(5-1)的内壁与所述主尺(1)的右壁和后壁贴合，所述主尺(1)的右侧设置有螺纹孔(1-3)，所述滑孔(5-3)与所述螺纹孔(1-3)同轴线，所述固定螺栓(6)通过螺纹配合连接在所述螺纹孔(1-3)内，且其滑动连接在所述滑孔(5-3)内，所述固定螺栓(6)上端固定连接有转钮(6-1)。

8.根据权利要求4所述的一种黑板多功能画尺，其特征在于：所述外滑板(3-2)上固定连接有粉笔定位板Ⅰ(3-3)，所述粉笔定位板Ⅰ(3-3)上设置有粉笔孔Ⅰ(3-4)。

9.根据权利要求5所述的一种黑板多功能画尺，其特征在于：所述粉笔框(4)的后端固定连接有粉笔定位板Ⅱ(4-3)，所述粉笔定位板Ⅱ(4-3)上设置有粉笔孔Ⅱ(4-4)。

说明书

技术领域

本实用新型涉及画尺技术领域，更具体的说是一种黑板多功能画尺。

背景技术

例如公开号为CN208584981U的一种多功能磁性黑板画尺，本实用新型通过设置固定尺和滑尺增加尺子的画线量程；通过设置角度尺便于角度测量；通过设置粉笔固定装置，绘制不同半径的圆，该装置轻便，便于携带，能满足基本测量与绘图教学要求。本实用新型包括固定尺、角度尺、滑尺、粉笔固定装置，固定尺一端铰接或铆接角度尺，滑尺底部设有与固定尺配合的滑槽，滑尺上设置紧固固定尺的紧固件，滑尺末端设有粉笔固定装置。但该装置的滑尺宽度大于固定尺的宽度，两者存在宽度差，而在绘制较长直线时，两者是作为一个完整的画尺使用的，势必会在绘制直线时，无法顺畅进行，影响直线的绘制。

实用新型内容

本实用新型的目的是提供一种黑板多功能画尺，可以在需要绘制较长直线时，将主尺和滑尺完美的结合为一个完整的画尺使用，使直线绘制更加顺畅。

本实用新型的目的通过以下技术方案来实现：

一种黑板多功能画尺，包括主尺和转轴柱，所述主尺转动连接在所述转轴柱上，该黑板多功能画尺还包括滑尺、粉笔框、限制板和固定螺栓，所述滑尺滑动连接在所述主尺内，所述粉笔框固定连接在所述滑尺的右端，所述限制板滑动连接在所述主尺的右侧，所述固定螺栓穿过所述限制板并通过螺纹转动连接在所述主尺的右侧,所述转轴柱下表面与所述主尺下表面位于同一平面。

作为本技术方案的进一步优化，本实用新型一种黑板多功能画尺，所述主尺的左侧设置有转孔，其中部设置有滑层，所述转轴柱转动连接在所述转孔内，所述滑尺滑动连接在所述滑层内，所述主尺左侧的下部与转孔同轴设置有凹槽，所述主尺的前后两侧均设置有刻度，两刻度的零刻度连线穿过转轴柱的轴线。

作为本技术方案的进一步优化，本实用新型一种黑板多功能画尺，所述转轴柱包括转杆、贴盘、抓杆和磁铁，所述转杆的上下两端均固定连接有贴盘，所述抓杆固定连接在位于上侧的贴盘上，所述磁铁固定连接在位于下侧的贴盘上，所述磁铁转动连接在所述凹槽内，磁铁下表面与所述主尺的下表面位于同一平面。

作为本技术方案的进一步优化，本实用新型一种黑板多功能画尺，所述滑尺的左端固定连接有滑板，所述滑板的后端固定连接有外滑板，所述滑板滑动连接在所述滑层内，所述滑尺上设置有刻度。

作为本技术方案的进一步优化，本实用新型一种黑板多功能画尺，所述粉笔框的前端设置有粉笔槽。

作为本技术方案的进一步优化，本实用新型一种黑板多功能画尺，所述主尺的右侧固定连接有磁片Ⅰ，所述粉笔框的左侧固定连接有磁片Ⅱ。

作为本技术方案的进一步优化，本实用新型一种黑板多功能画尺，所述限制板包括直角框、嵌入板和滑孔，所述嵌入板固定连接在所述直角框内，所述滑孔设置在所述嵌入板上，所述嵌入板滑动连接在所述滑层的右侧，所述直角框的内壁与所述主尺的右壁和后壁贴合，所述主尺的右侧设置有螺纹孔，所述滑孔与所述螺纹孔同轴线，所述固定螺栓通过螺纹配合连接在所述螺纹孔内，且其滑动连接在所述滑孔内，所述固定螺栓上端固定连接有转钮。

作为本技术方案的进一步优化，本实用新型一种黑板多功能画尺，所述外滑板上固定连接有粉笔定位板Ⅰ，所述粉笔定位板Ⅰ上设置有粉笔孔Ⅰ。

作为本技术方案的进一步优化，本实用新型一种黑板多功能画尺，所述粉笔框的后端固定连接有粉笔定位板Ⅱ，所述粉笔定位板Ⅱ上设置有粉笔孔Ⅱ。

本实用新型一种黑板多功能画尺的有益效果为：

当绘制较短直线时，可只用主尺进行绘制，当需要绘制较长直线时，可直接顺主尺滑至粉笔框，随后直接将粉笔抵在粉笔框内，顺势继续滑动，即继续绘制直线，整个操作过程简单方便，且极为顺畅，可直接绘制出较长直线。

附图说明

下面结合附图和具体实施方法对本实用新型做进一步详细的说明。

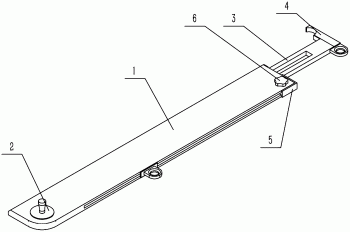

图1是本实用新型一种黑板多功能画尺的整体结构示意图；

图2是本实用新型的主尺的结构示意图一；

图3是本实用新型的主尺的结构示意图二；

图4是本实用新型的主尺局部的结构示意图；

图5是本实用新型的主尺的结构示意图三；

图6是本实用新型的转轴柱的结构示意图；

图7是本实用新型的滑尺和粉笔框的结构示意图；

图8是本实用新型的粉笔框局部的结构示意图；

图9是本实用新型的限制板的结构示意图；

图10是本实用新型的固定螺栓的结构示意图。

图中：主尺1；转孔1-1；滑层1-2；螺纹孔1-3；磁片Ⅰ1-4；凹槽1-5；转轴柱2；转杆2-1；贴盘2-2；抓杆2-3；磁铁2-4；滑尺3；滑板3-1；外滑板3-2；粉笔定位板Ⅰ3-3；粉笔孔Ⅰ3-4；粉笔框4；粉笔槽4-1；磁片Ⅱ4-2；粉笔定位板Ⅱ4-3；粉笔孔Ⅱ4-4；限制板5；直角框5-1；嵌入板5-2；滑孔5-3；固定螺栓6；转钮6-1。

具体实施方式

下面结合附图对本实用新型作进一步详细说明。

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

在本实用新型的描述中，需要理解的是，术语“中心”、“长度”、“宽度”、“厚度”、“上”、“下”、“竖直”、“水平”、“顶”、“底”、“内”、“外”、“轴向”、“周向”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

在本实用新型中，除非另有明确的规定和限定，术语“设置”、“安装”、“相连”、“连接”、“固定”等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接；可以是机械连接；可以是直接相连，也可以通过中间媒介间接相连。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。

具体实施方式一：

下面结合图1-10说明本实施方式，一种黑板多功能画尺，包括主尺1和转轴柱2，所述主尺1转动连接在所述转轴柱2上，该黑板多功能画尺还包括滑尺3、粉笔框4、限制板5和固定螺栓6，所述滑尺3滑动连接在所述主尺1内，所述粉笔框4固定连接在所述滑尺3的右端，所述限制板5滑动连接在所述主尺1的右侧，所述固定螺栓6穿过所述限制板5并通过螺纹转动连接在所述主尺1的右侧,所述转轴柱2下表面与所述主尺1下表面位于同一平面。

当绘制较短直线时，可只用主尺1进行绘制，当需要绘制较长直线时，可直接顺主尺1滑至粉笔框4，随后直接将粉笔抵在粉笔框4内，顺势继续滑动，即继续绘制直线，整个操作过程简单方便，且极为顺畅，可直接绘制出较长直线。

具体实施方式二：

下面结合图1-10说明本实施方式，本实施方式对实施方式一作进一步说明，所述主尺1的左侧设置有转孔1-1，其中部设置有滑层1-2，所述转轴柱2转动连接在所述转孔1-1内，所述滑尺3滑动连接在所述滑层1-2内，所述主尺1左侧的下部与转孔1-1同轴设置有凹槽1-5，所述主尺1的前后两侧均设置有刻度，两刻度的零刻度连线穿过转轴柱2的轴线。

具体实施方式三：

下面结合图1-10说明本实施方式，本实施方式对实施方式二作进一步说明，所述转轴柱2包括转杆2-1、贴盘2-2、抓杆2-3和磁铁2-4，所述转杆2-1的上下两端均固定连接有贴盘2-2，所述抓杆2-3固定连接在位于上侧的贴盘2-2上，所述磁铁2-4固定连接在位于下侧的贴盘2-2上，所述磁铁2-4转动连接在所述凹槽1-5内，磁铁2-4下表面与所述主尺1的下表面位于同一平面。

当使用本装置进行直线绘制时，可现根据需要绘制的位置，手拿抓杆2-3，将磁铁2-4按压在最适宜的位置上，使磁铁2-4吸合在黑板板面上，随后便可进行直线的绘制。若进行较短直线的绘制时，可手拿粉笔只用主尺1进行直线绘制。

具体实施方式四：

下面结合图1-10说明本实施方式，本实施方式对实施方式一作进一步说明，所述滑尺3的左端固定连接有滑板3-1，所述滑板3-1的后端固定连接有外滑板3-2，所述滑板3-1滑动连接在所述滑层1-2内，所述滑尺3上设置有刻度。

具体实施方式五：

下面结合图1-10说明本实施方式，本实施方式对实施方式一作进一步说明，所述粉笔框4的前端设置有粉笔槽4-1。

当进行较长直线的绘制时，可手拿粉笔先利用主尺1进行绘制，随后顺主尺1直接将粉笔抵在笔框4上的粉笔槽4-1内，粉笔槽4-1的直径和粉笔直径相同，粉笔可良好的配合在粉笔槽4-1内，粉笔槽4-1的内壁切面和主尺1前壁面共面，所以利用粉笔沿主尺1绘制直线，粉笔再进入粉笔槽4-1内拉出滑尺3进行较长直线绘制时，所画直线会连贯顺畅，并可根据主尺1上刻度和滑尺3上的刻度叠加确定直线的长度。

具体实施方式六：

下面结合图1-10说明本实施方式，本实施方式对实施方式五作进一步说明，所述主尺1的右侧固定连接有磁片Ⅰ1-4，所述粉笔框4的左侧固定连接有磁片Ⅱ4-2。

初始状态下，磁片Ⅰ1-4和磁片Ⅱ4-2处于吸合状态，以防止滑尺3随意滑出滑层1-2，影响主尺1的正常使用。

具体实施方式七：

下面结合图1-10说明本实施方式，本实施方式对实施方式一作进一步说明，所述限制板5包括直角框5-1、嵌入板5-2和滑孔5-3，所述嵌入板5-2固定连接在所述直角框5-1内，所述滑孔5-3设置在所述嵌入板5-2上，所述嵌入板5-2滑动连接在所述滑层1-2的右侧，所述直角框5-1的内壁与所述主尺1的右壁和后壁贴合，所述主尺1的右侧设置有螺纹孔1-3，所述滑孔5-3与所述螺纹孔1-3同轴线，所述固定螺栓6通过螺纹配合连接在所述螺纹孔1-3内，且其滑动连接在所述滑孔5-3内，所述固定螺栓6上端固定连接有转钮6-1。

具体实施方式八：

下面结合图1-10说明本实施方式，本实施方式对实施方式四作进一步说明，所述外滑板3-2上固定连接有粉笔定位板Ⅰ3-3，所述粉笔定位板Ⅰ3-3上设置有粉笔孔Ⅰ3-4。

具体实施方式九：

下面结合图1-10说明本实施方式，本实施方式对实施方式五作进一步说明，所述粉笔框4的后端固定连接有粉笔定位板Ⅱ4-3，所述粉笔定位板Ⅱ4-3上设置有粉笔孔Ⅱ4-4。

本装置还可以进行圆弧的绘制，可根据所画圆弧的半径将粉笔插入粉笔孔Ⅰ3-4或粉笔孔Ⅱ4-4内，粉笔孔Ⅰ3-4可用于较短圆弧的绘制，粉笔孔Ⅱ4-4可用于较长圆弧的绘制。可沿滑层1-2内滑动滑尺3，并根据主尺1和滑尺3上的刻度确定圆弧的大小。

使用时可手按抓杆2-3，将粉笔插入粉笔孔Ⅰ3-4或粉笔孔Ⅱ4-4内，以转杆2-1轴线为中心线转动粉笔，外滑板3-2的前壁为粗糙面，与主尺1的后壁相互运动过程中会产生一定摩擦力，可在利用粉笔转动装置时，使滑尺3不易与主尺1发生相对运动。

本实用新型的一种黑板多功能画尺，其工作原理为：

当使用本装置进行直线绘制时，可现根据需要绘制的位置，手拿抓杆2-3，将磁铁2-4按压在最适宜的位置上，使磁铁2-4吸合在黑板板面上，随后便可进行直线的绘制。

若进行较短直线的绘制时，可手拿粉笔只用主尺1进行直线绘制。

初始状态下，磁片Ⅰ1-4和磁片Ⅱ4-2处于吸合状态，以防止滑尺3随意滑出滑层1-2，影响主尺1的正常使用。

当进行较长直线的绘制时，可手拿粉笔先利用主尺1进行绘制，随后顺主尺1直接将粉笔抵在笔框4上的粉笔槽4-1内，粉笔槽4-1的直径和粉笔直径相同，粉笔可良好的配合在粉笔槽4-1内，粉笔槽4-1的内壁切面和主尺1前壁面共面，所以利用粉笔沿主尺1绘制直线，粉笔再进入粉笔槽4-1内拉出滑尺3进行较长直线绘制时，所画直线会连贯顺畅，并可根据主尺1上刻度和滑尺3上的刻度叠加确定直线的长度。

本装置还可以进行圆弧的绘制，可根据所画圆弧的半径将粉笔插入粉笔孔Ⅰ3-4或粉笔孔Ⅱ4-4内，粉笔孔Ⅰ3-4可用于较短圆弧的绘制，粉笔孔Ⅱ4-4可用于较长圆弧的绘制。可沿滑层1-2内滑动滑尺3，并根据主尺1和滑尺3上的刻度确定圆弧的大小。

使用时可手按抓杆2-3，将粉笔插入粉笔孔Ⅰ3-4或粉笔孔Ⅱ4-4内，以转杆2-1轴线为中心线转动粉笔，外滑板3-2的前壁为粗糙面，与主尺1的后壁相互运动过程中会产生一定摩擦力，可在利用粉笔转动装置时，使滑尺3不易与主尺1发生相对运动。

当然，上述说明并非对本实用新型的限制，本实用新型也不仅限于上述举例，本技术领域的普通技术人员在本实用新型的实质范围内所做出的变化、改型、添加或替换，也属于本实用新型的保护范围。
