专利摘要

一种多功能婴儿车，属于婴儿车技术领域，结构上由支撑座、小轮、支撑架、往复板、摇篮、保护箱、物品箱、前轮、后轮、支撑柱板、操作杆和传动机构连接组成，通过调节挂挡把手，使后拨挡片作用于第一、二离合器上，通过踩踏脚蹬驱动关联齿轮可实现婴儿车的骑行；通过调节挂挡把手，使前拨档片作用于第三离合器，通过踩踏脚蹬驱动关联齿轮即可实现摇篮的前后晃动；松开前拨档片和后拨档片，通过踩踏脚蹬实现空转锻炼的功能；通过驱动操作杆，可实现婴儿车前轮的转向；本实用新型在满足普通婴儿车的使用需求下，实现了一车多用，丰富了婴儿车的使用功能，进一提高了婴儿车的使用价值。

权利要求

1.一种多功能婴儿车，其特征在于：所述婴儿车由支撑座(10)、小轮(9)、支撑架(5)、往复板(2)、摇篮(4)、保护箱(3)、物品箱(6)、前轮(13)、后轮(14)、支撑柱板(7)、操作杆(1)和传动机构(12)连接组成；

所述小轮(9)连接设置在所述支撑座(10)的下方，所述支撑座(10)的上方设有座椅(11)；所述支撑架(5)的上部外侧通过折叠销(16)与所述支撑座(10)连接固定，所述支撑架(5)上部的内侧设有滑槽，所述往复板(2)两侧面上固定设有滚动轴(40)，所述滚动轴(40)滑动连接在支撑架(5)内侧的滑槽中，所述摇篮(4)固定设置在所述往复板(2)的上方，所述往复板(2)的底面上设有保护箱(3)，所述往复板(2)的底面上连接设有固定板(42)，所述固定板(42)的中部设有滑槽(41)，所述固定板(42)的两头均设有限位滑杆(43)，所述支撑架(5)的下方设有支撑柱板(7)，所述支撑柱板(7)的外侧连接设有前轮(13)和后轮(14)，所述支撑柱板(7)的上方设有物品箱(6)，所述传动机构(12)设置在所述支撑柱板(7)的内侧；

所述传动机构(12)由脚蹬(15)、齿轮、齿条(26)、拨档片、传动杆(31)、离合器、传动叶片(21)、转向连杆(27)和挂挡把手(8)连接构成，所述操作杆(1)设置在所述后轮(14)的轮轴处，所述操作杆(1)的底部连接设有第一齿轮(39)，所述前轮(13)的轮轴上设有转向连杆(27)，所述转向连杆(27)的中部固定设有齿条(26)，所述齿条(26)上啮合设有第二齿轮(25)，所述第一齿轮(39)与第二齿轮(25)之间连接设有连杆(28)，所述脚蹬(15)所在的轴上设有第三齿轮(38)，所述第三齿轮(38)底部啮合设有第四齿轮(37)，所述第四齿轮(37)所在轴的轴端上设有第五齿轮(35)，所述第五齿轮(35)上啮合设有第六齿轮(36)，所述第六齿轮(36)所在轴的两端设有第一离合器(17)和第二离合器(33)，所在轴上还设有第七齿轮(34)，所述第七齿轮(34)上啮合设有第八齿轮(32)，所述第八齿轮(32)所在轴的轴端连接设有第九齿轮(30)，所述第九齿轮(30)上啮合设有第十齿轮(29)，所述第十齿轮(29)上连接设有传动杆(31)，所述传动杆(31)上连接设有第三离合器(24)，所述第三离合器(24)外侧设有第十一齿轮(23)，所述第十一齿轮(23)上啮合设有第十二齿轮(22)，所述第十二齿轮(22)的中部连接设有转轴(20)，所述转轴(20)的上部设有传动叶片(21)，所述转轴(20)的顶端插入至所述滑槽(41)中，所述传动叶片(21)旋转设置在两根所述限位滑杆(43)之间，所述挂挡把手(8)设置在所述转轴(20)与所述操作杆(1)之间，所述挂挡把手(8)上连接设有前拨档片(19)和后拨档片(18)，在所述挂挡把手(8)的推动下，所述前拨档片(19)实现与第一离合器(17)和第二离合器(33)的离合，所述后拨档片(18)实现与第三离合器(24)的离合。

2.根据权利要求1所述的一种多功能婴儿车，其特征在于：所述第一齿轮(39)和第二齿轮(25)均为圆柱直齿轮，两齿轮的公称直径相同。

3.根据权利要求1所述的一种多功能婴儿车，其特征在于：所述第三齿轮(38)、第四齿轮(37)、第五齿轮(35)、第六齿轮(36)、第七齿轮(34)、第八齿轮(32)、第九齿轮(30)、第十齿轮(29)、第十一齿轮(23)、第十二齿轮(22)均为圆锥齿轮。

4.根据权利要求1所述的一种多功能婴儿车，其特征在于：所述转向连杆(27)为双摇杆平面四连杆机构。

5.根据权利要求1所述的一种多功能婴儿车，其特征在于：所述连杆(28)的数量为2根，两根连杆(28)等长且相互平行，连杆(28)的杆端与第一齿轮(39)和第二齿轮(25)销轴连接，且每个轮面上的两个销轴相隔180°设置。

6.根据权利要求1所述的一种多功能婴儿车，其特征在于：所述传动叶片(21)为3叶片结构，每个叶片的叶尖呈椭圆弧结构，每个叶片的根部通过圆弧过渡连接。

7.根据权利要求1所述的一种多功能婴儿车，其特征在于：所述限位滑杆(43)的高度大于传动叶片(21)的厚度。

8.根据权利要求1所述的一种多功能婴儿车，其特征在于：所述转轴(20)与传动叶片(21)之间键连接固定，转轴(20)与滑槽(41)形成滑动间隙配合。

说明书

技术领域

本实用新型属于婴儿车技术领域，涉及一种多功能婴儿车，具体的说是涉及一种集锻炼、骑行、摇动和推行功能于一体的婴儿车。

背景技术

婴儿车是一种为婴儿活动提供便利而设计的工具车，根据宝宝的成长、使用用途，婴儿车可以分成各种车型，随着行业市场规模的不断扩大，消费者对婴儿车的需求不断提高，婴儿车企业在动力系统、监测系统、控制系统等方面加大了设计和研发力度。尽管现在的婴儿车的品牌和种类十分的丰富，但市场上的婴儿车依旧是以传统的婴儿车为主，其使用功能较为单一，很多家庭均有闲置的婴儿车，甚至不止一辆，弃之可惜，不弃无用，浪费资源且占地方。

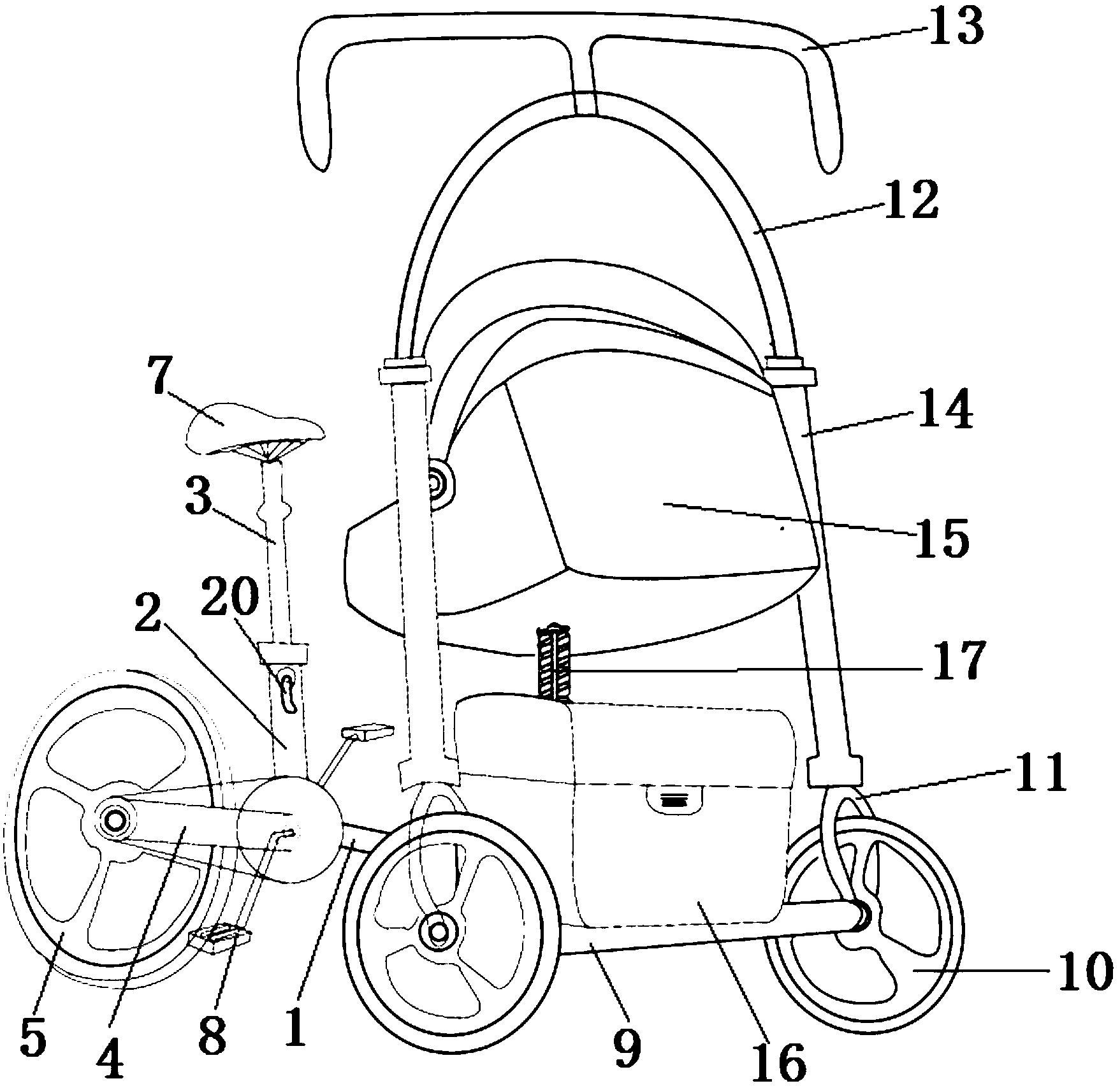

目前，中国专利申请号2018202749333实用新型专利公开了一种可骑行的婴儿车，包括可伸缩的中管，中管的一端连接有坐管和后管，坐管内套接有车座轴，车座轴上部连接有车座，坐管的下部连接有中轴，中轴的两端连接有脚踏板，后管远离中管的一端通过转轴连接有后轮，脚踏板与后轮通过链条连接；中管的另一端连接有横管，横管的两端分别通过转轴活动连接有前轮，每个前轮的两端连接有前叉，两个前叉的上端分别与U型竖管的两端连接，竖管的中部活动连接有T型车把，每个前叉的外部套有前管，两个前管之间连接有婴儿睡袋，整体结构上由自行车和婴儿睡床组合构成，能够实现骑行和推行，但无其他功能，使用功能单一。

中国专利申请号2018106330003实用新型专利公开了具有骑行功能的婴儿推车，包括推车本体、婴儿车、婴儿车前轮、婴儿车后轮、传动杆、支撑杆、把手、手刹、连接杆、伸缩杆、座垫和伸缩调节旋钮，推车本体一侧设有婴儿车，婴儿车底部前端设有婴儿车前轮，婴儿车底部后端设有婴儿车后轮，婴儿车前轮连接有传动杆，传动杆顶端上方连接有支撑杆，支撑杆上方设有把手，把手两侧表面均设有手刹，婴儿车表面一侧中部连接有连接杆，连接杆顶端设有伸缩杆，伸缩杆上方设有座垫，座垫下方一侧设有伸缩调节旋钮，通过把手控制婴儿车前轮的前进方向，从而达到转弯的目的，通过手刹在骑行过程中进行减速处理，通过伸缩杆和伸缩调节旋钮对座垫的高度进行调节，达到合适的骑行高度，增加了骑行的安全性，通过驱动轮和脚踏可以进行脚踏骑行，从而提供动力，达到骑行的目的，通过储物柜可以在户外散步时，对婴儿所需的物品和玩具进行携带，但其主要功能是便于推行，使用功能并未得到实质性的增加。

综上所述，市面上的婴儿车基本都是通过推行或骑行，功能非常单一，因此对现有婴儿车进行结构上的改进，以丰富其使用功能，增加其使用价值，显得尤为必要。

实用新型内容

本实用新型的目的是针对目前婴儿车使用功能单一等不足，提出一种多功能婴儿车，在满足普通婴儿车的使用需求下，还可方便的实现婴儿车的摇晃、推行、骑行、锻炼功能，实现了一车多用，丰富了婴儿车的使用功能，进一提高了婴儿车的使用价值。

本实用新型的技术方案：一种多功能婴儿车，其特征在于：所述婴儿车由支撑座、小轮、支撑架、往复板、摇篮、保护箱、物品箱、前轮、后轮、支撑柱板、操作杆和传动机构连接组成；

所述小轮连接设置在所述支撑座的下方，所述支撑座的上方设有座椅；所述支撑架的上部外侧通过折叠销与所述支撑座连接固定，所述支撑架上部的内侧设有滑槽，所述往复板两侧面上固定设有滚动轴，所述滚动轴滑动连接在支撑架内侧的滑槽中，所述摇篮固定设置在所述往复板的上方，所述往复板的底面上设有保护箱，所述往复板的底面上连接设有固定板，所述固定板的中部设有滑槽，所述固定板的两头均设有限位滑杆，所述支撑架的下方设有支撑柱板，所述支撑柱板的外侧连接设有前轮和后轮，所述支撑柱板的上方设有物品箱，所述传动机构设置在所述支撑柱板的内侧；

所述传动机构由脚蹬、齿轮、齿条、拨档片、传动杆、离合器、传动叶片、转向连杆和挂挡把手连接构成，所述操作杆设置在所述后轮的轮轴处，所述操作杆的底部连接设有第一齿轮，所述前轮的轮轴上设有转向连杆，所述转向连杆的中部固定设有齿条，所述齿条上啮合设有第二齿轮，所述第一齿轮与第二齿轮之间连接设有连杆，所述脚蹬所在的轴上设有第三齿轮，所述第三齿轮底部啮合设有第四齿轮，所述第四齿轮所在轴的轴端上设有第五齿轮，所述第五齿轮上啮合设有第六齿轮，所述第六齿轮所在轴的两端设有第一离合器和第二离合器，所在轴上还设有第七齿轮，所述第七齿轮上啮合设有第八齿轮，所述第八齿轮所在轴的轴端连接设有第九齿轮，所述第九齿轮上啮合设有第十齿轮，所述第十齿轮上连接设有传动杆，所述传动杆上连接设有第三离合器，所述第三离合器外侧设有第十一齿轮，所述第十一齿轮上啮合设有第十二齿轮，所述第十二齿轮的中部连接设有转轴，所述转轴的上部设有传动叶片，所述转轴的顶端插入至所述滑槽中，所述传动叶片旋转设置在两根所述限位滑杆之间，所述挂挡把手设置在所述转轴与所述操作杆之间，所述挂挡把手上连接设有前拨档片和后拨档片，在所述挂挡把手的推动下，所述前拨档片实现与第一离合器和第二离合器的离合，所述后拨档片实现与第三离合器的离合。

所述第一齿轮和第二齿轮均为圆柱直齿轮，两齿轮的公称直径相同。

所述第三齿轮、第四齿轮、第五齿轮、第六齿轮、第七齿轮、第八齿轮、第九齿轮、第十齿轮、第十一齿轮、第十二齿轮均为圆锥齿轮。

所述转向连杆为双摇杆平面四连杆机构。

所述连杆的数量为2根，两根连杆等长且相互平行，连杆的杆端与第一齿轮和第二齿轮销轴连接，且每个轮面上的两个销轴相隔180°设置。

所述传动叶片为3叶片结构，每个叶片的叶尖呈椭圆弧结构，每个叶片的根部通过圆弧过渡连接。

所述限位滑杆的高度大于传动叶片的厚度。

所述转轴与传动叶片之间键连接固定，转轴与滑槽形成滑动间隙配合。

本实用新型的有益效果为：本实用新型提出的一种多功能婴儿车，结构上由支撑座、小轮、支撑架、往复板、摇篮、保护箱、物品箱、前轮、后轮、支撑柱板、操作杆和传动机构连接组成，通过调节挂挡把手，使后拨挡片作用于第一、二离合器上，通过踩踏脚蹬驱动关联齿轮可实现婴儿车的骑行；通过调节挂挡把手，使前拨档片作用于第三离合器，通过踩踏脚蹬驱动关联齿轮即可实现摇篮的前后晃动；松开前拨档片和后拨档片，通过踩踏脚蹬实现空转锻炼的功能；通过驱动操作杆，可实现婴儿车前轮的转向；本实用新型在满足普通婴儿车的使用需求下，实现了一车多用，丰富了婴儿车的使用功能，进一提高了婴儿车的使用价值。

附图说明

图1 为本实用新型整体结构示意图。

图2 为本实用新型中传动机构结构示意图。

图3 为本实用新型中往复板底面结构示意图。

图中：操作杆1、往复板2、保护箱3、摇篮4、支撑架5、物品箱6、支撑柱板7、挂挡把手8、小轮9、支撑座10、座椅11、传动机构12、前轮13、后轮14、脚蹬15、折叠销16、第一离合器17、后拨档片18、前拨档片19、转轴20、传动叶片21、第十二齿轮22、第十一齿轮23、第三离合器24、第二齿轮25、齿条26、转向连杆27、连杆28、第十齿轮29、第九齿轮30、传动杆31、第八齿轮32、第二离合器33、第七齿轮34、第五齿轮35、第六齿轮36、第四齿轮37、第三齿轮38、第一齿轮39、滚动轴40、滑槽41、固定板42、限位滑杆43。

具体实施方式

下面结合附图对本实用新型作进一步说明：

如图1所示，一种多功能婴儿车，婴儿车由支撑座10、小轮9、支撑架5、往复板2、摇篮4、保护箱3、物品箱6、前轮13、后轮14、支撑柱板7、操作杆1和传动机构12连接组成。

如图1-3所示，一种多功能婴儿车，小轮9连接设置在支撑座10的下方，支撑座10的上方设有座椅11；支撑架5的上部外侧通过折叠销16与支撑座10连接固定，支撑架5上部的内侧设有滑槽，往复板2两侧面上固定设有滚动轴40，滚动轴40滑动连接在支撑架5内侧的滑槽中，摇篮4固定设置在往复板2的上方，往复板2的底面上设有保护箱3，往复板2的底面上连接设有固定板42，固定板42的中部设有滑槽41，固定板42的两头均设有限位滑杆43，支撑架5的下方设有支撑柱板7，支撑柱板7的外侧连接设有前轮13和后轮14，支撑柱板7的上方设有物品箱6，传动机构12设置在支撑柱板7的内侧。

如图1-3所示，一种多功能婴儿车，传动机构12由脚蹬15、齿轮、齿条26、拨档片、传动杆31、离合器、传动叶片21、转向连杆27和挂挡把手8连接构成，操作杆1设置在后轮14的轮轴处，操作杆1的底部连接设有第一齿轮39，前轮13的轮轴上设有转向连杆27，转向连杆27的中部固定设有齿条26，齿条26上啮合设有第二齿轮25，第一齿轮39与第二齿轮25之间连接设有连杆28，脚蹬15所在的轴上设有第三齿轮38，第三齿轮38底部啮合设有第四齿轮37，第四齿轮37所在轴的轴端上设有第五齿轮35，第五齿轮35上啮合设有第六齿轮36，第六齿轮36所在轴的两端设有第一离合器17和第二离合器33，所在轴上还设有第七齿轮34，第七齿轮34上啮合设有第八齿轮32，第八齿轮32所在轴的轴端连接设有第九齿轮30，第九齿轮30上啮合设有第十齿轮29，第十齿轮29上连接设有传动杆31，传动杆31上连接设有第三离合器24，第三离合器24外侧设有第十一齿轮23，第十一齿轮23上啮合设有第十二齿轮22，第十二齿轮22的中部连接设有转轴20，转轴20的上部设有传动叶片21，转轴20的顶端插入至滑槽41中，传动叶片21旋转设置在两根限位滑杆43之间，挂挡把手8设置在转轴20与操作杆1之间，挂挡把手8上连接设有前拨档片19和后拨档片18，在挂挡把手8的推动下，前拨档片19实现与第一离合器17和第二离合器33的离合，后拨档片18实现与第三离合器24的离合。

如图1-3所示，一种多功能婴儿车，第一齿轮39和第二齿轮25均为圆柱直齿轮，两齿轮的公称直径相同；第三齿轮38、第四齿轮37、第五齿轮35、第六齿轮36、第七齿轮34、第八齿轮32、第九齿轮30、第十齿轮29、第十一齿轮23、第十二齿轮22均为圆锥齿轮；转向连杆27为双摇杆平面四连杆机构；连杆28的数量为2根，两根连杆28等长且相互平行，连杆28的杆端与第一齿轮39和第二齿轮25销轴连接，且每个轮面上的两个销轴相隔180°设置；传动叶片21为3叶片结构，每个叶片的叶尖呈椭圆弧结构，每个叶片的根部通过圆弧过渡连接；限位滑杆43的高度大于传动叶片21的厚度；转轴20与传动叶片21之间键连接固定，转轴20与滑槽41形成滑动间隙配合。

如图1-3所示，一种多功能婴儿车的工作原理如下：

功能一：锻炼身体，踩踏脚蹬15带动第三齿轮38转动，第三齿轮38与第四齿轮37啮合，第四齿轮37通过轴带动第五齿轮35转动，第五齿轮35带动第六齿轮36转动，第六齿轮36与第七齿轮34同轴转动，由第七齿轮34带动第九齿轮30转动，由第九齿轮30带动第十齿轮29转动，从而带动传动杆空转。

功能二：车子行走，拨动挂挡把手8，使后拨档片18控制第一离合器17和第二离合器33啮合，在功能一的基础上，通过离合器带驱动后轮行走。

功能三：控制摇篮前后摇动，踩踏脚蹬15带动第三齿轮38转动，第三齿轮38与第四齿轮37啮合，第四齿轮37通过轴带动第五齿轮35转动，第五齿轮35带动第六齿轮36转动，第六齿轮36与第七齿轮34同轴转动，由第七齿轮34带动第九齿轮30转动，由第九齿轮30带动第十齿轮29转动，从而使传动杆31转动，拨动挂挡把手8使前拨档片19控制第三离合器24啮合，由传动杆31带动第十一齿轮23转动，第十一齿轮23与第十二齿轮22啮合传动，从而带动转轴20转动，由转轴20带动传动叶片21旋转，传动叶片21在两根限位滑杆43之间旋转，带动往复板2左右往复运动，从而使摇篮4进行往复直线运动。

功能四：普通婴儿车推行，调节折叠销16使小轮9、支撑座10、座椅11组成的后半部分整体旋转180°折叠，拨动挂挡把手8控制前拨档片19和后拨档片18分别与第一离合器17、第二离合器33、第三离合器24分离，即可实现婴儿车的安全推行。
