专利摘要

本实用新型提出了一种太阳能与燃气机组集成发电系统，该系统包括燃气轮机组、余热锅炉、太阳能集热场、蒸汽轮机组与冷凝器，所述的燃气轮机组包括燃气轮机、第一发电机，所述的蒸汽轮机组包括蒸汽轮机、第二发电机，所述的燃气轮机与余热锅炉管路连通，所述的余热锅炉、太阳能集热场均与蒸汽轮机管路连通，所述的蒸汽轮机与冷凝器管路连通，所述的冷凝器与余热锅炉、太阳能集热场管路连通。与现有技术相比，本实用新型的优点包括：（1）实现了能源的综合利用，有利于改善能源结构，提高能源利用效率；（2）该装置采用了以燃气轮机和太阳能联合提供能量的方式，可以保证太阳能利用能够安全稳定的运行。

权利要求

1.一种太阳能与燃气机组集成发电系统，其特征在于，该系统包括燃气轮机组、余热锅炉、太阳能集热场、蒸汽轮机组与冷凝器，所述的燃气轮机组包括燃气轮机、第一发电机，所述的蒸汽轮机组包括蒸汽轮机、第二发电机，所述的燃气轮机与余热锅炉管路连通，所述的余热锅炉、太阳能集热场均与蒸汽轮机管路连通，所述的蒸汽轮机与冷凝器管路连通，所述的冷凝器与余热锅炉、太阳能集热场管路连通。

2.根据权利要求1所述的一种太阳能与燃气机组集成发电系统，其特征在于，所述的太阳能集热场包括槽式太阳能集热场、碟式太阳能集热场或塔式太阳能集热场。

3.根据权利要求1所述的一种太阳能与燃气机组集成发电系统，其特征在于，所述的太阳能集热场设有太阳能跟踪装置。

说明书

技术领域

本实用新型涉及一种发电装置，特别是指一种太阳能与燃气机组集成发电系统。

背景技术

太阳能作为一种清洁、无污染的可再生能源，其开发和利用被认为世界能源战略的重要组成部分。目前，太阳能利用技术在研究开发、商业化生产、市场开拓方面获得了长足发展，从太阳能利用技术的发展趋势来看，太阳能热发电技术是可再生能源发电技术的一个新焦点。

太阳能热发电是一种替代常规能源的方法，是各国科学家和政府关注的重点之一。按照聚光型式的不同。太阳能热发电主要有塔式、槽式、碟式三种方式，集热效率都可达到60%以上，但发电效率一般在20%左右，大量的光热转换能量没得到应用。此外，单独太阳能热发电系统在夜间或阴雨天无法提供能量，导致电能输出的间断性或不稳定性，虽然增加储能系统解决这一问题，但因而造价成木较高，推广难度较大。

另一方面，我们所熟知的联合循环技术，为由燃气轮机及发电机、余热锅炉、蒸汽轮机及发动机共同组成的循环系统。它将燃气轮机排出的功后高温乏烟气通过余热锅炉回收转换为蒸汽，再将蒸汽注入蒸汽轮机驱动发电机发电。该联合循环技术实现了能源的阶梯利用，提高了能源的利用效率，但其能源的使用形式单一，未实现多能源的综合利用。

发明内容

本实用新型提出一种太阳能与燃气机组集成发电系统，解决了现有技术中能源的使用形式单一，未实现多能源的综合利用的缺点。

本实用新型的技术方案是这样实现的：

一种太阳能与燃气机组集成发电系统，其特征在于，该系统包括燃气轮机组、余热锅炉、太阳能集热场、蒸汽轮机组与冷凝器，所述的燃气轮机组包括燃气轮机、第一发电机，所述的蒸汽轮机组包括蒸汽轮机、第二发电机，所述的燃气轮机与余热锅炉管路连通，所述的余热锅炉、太阳能集热场均与蒸汽轮机管路连通，所述的蒸汽轮机与冷凝器管路连通，所述的冷凝器与余热锅炉、太阳能集热场管路连通。

所述的太阳能集热场包括槽式太阳能集热场、碟式太阳能集热场或塔式太阳能集热场。

所述的太阳能集热场设有太阳能跟踪装置。

与现有技术相比，本实用新型的优点包括：

（1）实现了能源的综合利用，有利于改善能源结构，提高能源利用效率；

（2）该装置采用了以燃气轮机和太阳能联合提供能量的方式，可以保证太阳能利用能够安全稳定的运行；

（3）能够持续而独立运行燃气轮机和蒸汽轮机，保证输出电能的稳定性，可靠性，实现发电可靠性与能源再生性的最大协同；

（4）系统在额定电能输出的模式下运行，白天可以节省大量的燃料；

（5）在可靠的发电前提下，提供了最高的太阳能和燃料的利用效率。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其他的附图。

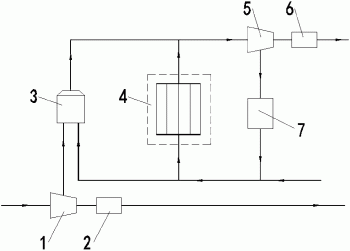

图1为本实用新型一种太阳能与燃气机组集成发电系统的结构示意图。

其中，1-燃气轮机、2-第一发电机、3-余热锅炉、4-太阳能集热场、5-蒸汽轮机、6-第二发电机、7-冷凝器

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

如图1所示，一种太阳能与燃气机组集成发电系统，该系统包括燃气轮机组、余热锅炉3、太阳能集热场4、蒸汽轮机组与冷凝器7，所述的燃气轮机组包括燃气轮机1、第一发电机2，所述的蒸汽轮机组包括蒸汽轮机5、第二发电机6，所述的燃气轮机1与余热锅炉3管路连通，所述的余热锅炉3、太阳能集热场4均与蒸汽轮机5管路连通，所述的蒸汽轮机5与冷凝器7管路连通，所述的冷凝器7与余热锅炉3、太阳能集热场4管路连通。

所述的太阳能集热场4包括槽式太阳能集热场、碟式太阳能集热场或塔式太阳能集热场，太阳能集热场还设有太阳能跟踪装置。

使用过程如下：

可燃气体输入燃气轮机1在其燃烧室与高压空气混合燃烧后形成连续高压气体带动叶轮旋转产生动力，进而驱动第一发电机2发电。燃气轮机1的烟气排放口与余热锅炉3相连，为余热锅炉3提供热源。余热锅炉3利用该热源，将水泵注入的水加热成具有一定压力和温度的水蒸汽，为下级的蒸汽轮机5提供动力。

进一步的，所述太阳能集热场4可以为槽式、塔式、碟式中的一种，集热场为一系列平行布置的镜子，利用镜子将直射太阳光集中反射到安装于镜子焦点处的集热管并产生高温。工质水被水泵升压后，流过高温的集热管，直接产生高温高压蒸汽，并与余热锅炉3产生的蒸汽并联后输入蒸汽轮机5，通过透平装置后驱动第二发电机发电。

蒸汽轮机5的排出蒸汽进入所述的冷凝器7，经冷凝器7热交换后转换成水，并再次进入余热锅炉3和太阳能集热场4，以此循环。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
