专利摘要

本实用新型公开了一种压缩空气并网系统，旨在提供一种操作方便、使用灵活、可保证不间断工作的压缩空气系统。本实用新型包括一期压缩空气站（1），所述一期压缩空气站（1）包括一期空气压缩机（2）、一期空气储罐（3）、连接所述一期空气压缩机（2）和所述一期空气储罐（3）的一期管道（4）以及连接所述一期空气储罐（3）和用户车间的一期送风总管（5），所述压缩空气并网系统还设置有与所述一期压缩空气站（1）并网的二期压缩空气站（6）。本实用新型应用于压缩空气系统的技术领域。

权利要求

1.一种压缩空气并网系统，包括一期压缩空气站（1），所述一期压缩空气站（1）包括一期空气压缩机（2）、一期空气储罐（3）、连接所述一期空气压缩机（2）和所述一期空气储罐（3）的一期管道（4）以及连接所述一期空气储罐（3）和用户车间的一期送风总管（5），其特征在于：所述压缩空气并网系统还设置有与所述一期压缩空气站（1）并网的二期压缩空气站（6）。

2.根据权利要求1所述的压缩空气并网系统，其特征在于：所述二期压缩空气站（6）包括二期空气机（7）、二期空气储罐（8）、连接所述二期空气机（7）与所述二期空气储罐（8）的二期管道（9）及连接所述二期空气储罐（8）与用户车间的二期送风总管（10）。

3.根据权利要求2所述的压缩空气并网系统，其特征在于：所述一期送风总管（5）与所述二期送风总管（10）相连接。

4.根据权利要求3所述的压缩空气并网系统，其特征在于：所述一期空气储罐（3）设置有送风口（11）。

5.根据权利要求4所述的压缩空气并网系统，其特征在于：所述送风口（11）通过管道与所述二期空气储罐（8）相连接。

6.根据权利要求5所述的压缩空气并网系统，其特征在于：所述送风口（11）设置有截断阀（12）。

7.根据权利要求6所述的压缩空气并网系统，其特征在于：所述一期送风总管（5）设置有一期截断阀（13），所述二期送风总管（6）设有二期截断阀（14）。

说明书

技术领域

本实用新型涉及一种压缩空气系统,特别涉及一种压缩空气并网系统。

背景技术

现有的压缩空气系统都采用单独闭合回路进行作业，由于工作性质对压缩空气系统的安全保障有较高的要求，为保证其工作安全性和防止突发意外，所以要对热媒系统进行定期的检修，但由于采用的是单独的闭合回路热媒系统，在检修时该系统就不能继续作业，这大大影响了工作进程。

实用新型内容

本实用新型所要解决的技术问题是克服现有技术的不足，提供了一种结构简单、使用方便、能保证不停机工作的压缩空气并网系统。

本实用新型所采用的技术方案是：本实用新型包括一期压缩空气站，所述一期压缩空气站包括一期空气压缩机、一期空气储罐、连接所述一期空气压缩机和所述一期空气储罐的一期管道以及连接所述一期空气储罐和用户车间的一期送风总管，所述压缩空气并网系统还设置有与所述一期压缩空气站并网的二期压缩空气站。

进一步，所述二期压缩空气站包括二期空气机、二期空气储罐、连接所述二期空气机与所述二期空气储罐的管道及连接所述二期空气储罐与用户车间的二期送风总管。

进一步，所述一期送风总管与所述二期送风总管相连接。

进一步，所述一期空气储罐设置有送风口。

进一步，所述送风口通过管道与所述二期空气储罐相连接。

进一步，所述送风口设置有截断阀。

进一步，所述一期送风总管和所述二期送风总管上分别设置有一期截断阀和二期截断阀。

本实用新型的有益效果是：由于本实用新型包括一期压缩空气站，所述一期压缩空气站包括一期空气压缩机、一期空气储罐、连接所述一期空气压缩机和所述一期空气储罐的一期管道以及连接所述一期空气储罐和用户车间的一期送风总管，设置有与所述一期压缩空气站并网的二期压缩空气站相对于现有的压缩空气系统，本实用新型具有不间断作业的功能，不用担心突发情况和检修耽误工期，可见本实用新型结构简单、操作方便、使用灵活、可提供不间断工作的压缩空气系统。

附图说明

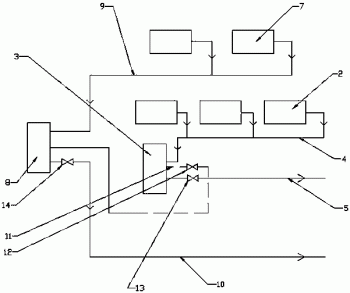

图1为本实用新型的结构示意图。

具体实施方式

如图1所示，在本实施例中，本实用新型包括包括一期压缩空气站1，所述一期压缩空气站1包括一期空气压缩机2、一期空气储罐3、连接所述一期空气压缩机2和所述一期空气储罐3的一期管道4以及连接所述一期空气储罐3和用户车间的一期送风总管5，所述压缩空气并网系统还设置有与所述一期压缩空气站1并网的二期压缩空气站6。

在本实施例中，所述二期压缩空气站6包括二期空气机7、二期空气储罐8、连接所述二期空气机7与所述二期空气储罐8的二期管道9及连接所述二期空气储罐8与用户车间的二期送风总管10。

在本实施例中，所述一期送风总管5与所述二期送风总管10相连接。

在本实施例中，所述一期空气储罐3设置有送风口11，所述送风口11通过管道与所述二期空气储罐8相连接。

在本实施例中，所述送风口11设置有截断阀12，可自由控制管道的开闭。

在本实施例中，所述一期送风总管5设置有一期截断阀13，所述二期送风总管6设有二期截断阀14。

操作原理：在一期空气压缩站正常运行的情况下关闭预留口的截断阀和二期送风总管的截断阀，实现一期、二期空气压缩站共同工作，加快工作进程，在一期空气压缩站需要进行维修时，打开预留口的截断阀、关闭二期送风总管的截断阀，使二期空气压缩站单独作业。

本实用新型应用于压缩空气系统的技术领域。

虽然本实用新型的实施例是以实际方案来描述的，但是并不构成对本实用新型含义的限制，对于本领域的技术人员，根据本说明书对其实施方案的修改及与其他方案的组合都是显而易见的。
