专利摘要

本实用新型公开了一种链排式节能热风炉，属于热风制造技术领域，包括燃烧仓以及储水仓，燃烧仓包括进料口、设置在进料口下方被储水仓包裹的燃烧室以及设置在燃烧室下方的出灰室，出灰室连接有出灰通道，储水仓上设有鼓风口，燃烧仓的进料口的端口处设有链式进料输送装置。本实用新型利用农作物秸秆燃烧对室内进行加热，利用废弃能源进行加热，合理利用废弃物的同时节省了加热成本，把水加热后利用水的热气对室内进行加热，解决了直接利用燃烧秸秆的热量进行室内加热时造成的秸秆灰落入室内的问题，同时水汽加热不会使室内感觉干燥，对使用者的身体健康有好的影响，上料和出灰均在室外完成，不影响室内的环境。

权利要求

1.一种链排式节能热风炉，其特征在于：包括燃烧仓(1)以及包裹在所述燃烧仓(1)的燃烧室一周的储水仓(2)，所述燃烧仓(1)包括进料口(11)、设置在所述进料口(11)下方被所述储水仓(2)包裹的燃烧室(12)以及设置在所述燃烧室(12)下方的出灰室(13)，所述出灰室(13)连接有出灰通道(3)，所述储水仓(2)上设有鼓风口(21)，所述燃烧仓(1)的进料口(11)的端口处设有链式进料输送装置(4)，所述链式进料输送装置(4)包括设置在所述进料口(11)一侧的第二转轴(43)，设置在所述第二转轴(43)一侧的第一转轴(42)以及卷覆在所述第一转轴(42)与所述第二转轴(43)上的传送带(41)。

2.根据权利要求1所述的一种链排式节能热风炉，其特征在于：所述第一转轴(42)一端固定连接有转轴(53)，所述转轴(53)通过链排(52)连接有电机(5)，所述电机(5)上设有与所述链排(52)连接的动力输出轴(51)。

3.根据权利要求1所述的一种链排式节能热风炉，其特征在于：所述鼓风口(21)设置在室内，所述出灰通道(3)的出口设置在室外。

4.根据权利要求1所述的一种链排式节能热风炉，其特征在于：所述燃烧仓(1)的进料口(11)设置在室外。

5.根据权利要求1所述的一种链排式节能热风炉，其特征在于：所述出灰室(13)的一侧设有进风口。

6.根据权利要求1所述的一种链排式节能热风炉，其特征在于：所述出灰通道(3)倾斜式设计，远离所述出灰室(13)一侧低，靠近所述出灰室(13)一侧高。

说明书

技术领域

本实用新型涉及一种热风炉，特别是涉及一种链排式节能热风炉，属于热风制造技术领域。

背景技术

在我国北方的冬天是非常寒冷的，在农村有很多废弃的农作物秸秆，这些秸秆一般以往都是就地燃烧，非常污染环境，而且还可能造成严重的火灾事故，农村一般不是多么富裕了，利用空调取暖或者燃烧煤来取暖会产生很大一部分经济负担。

实用新型内容

本实用新型的主要目的是为了提供一种链排式节能热风炉，利用农作物秸秆燃烧对室内进行加热，利用废弃能源进行加热，合理利用废弃物的同时节省了加热成本。

本实用新型的目的可以通过采用如下技术方案达到：

一种链排式节能热风炉，包括燃烧仓以及包裹在所述燃烧仓的燃烧室一周的储水仓，所述燃烧仓包括进料口、设置在所述进料口下方被所述储水仓包裹的燃烧室以及设置在所述燃烧室下方的出灰室，所述出灰室连接有出灰通道，所述储水仓上设有鼓风口，所述燃烧仓的进料口的端口处设有链式进料输送装置，所述链式进料输送装置包括设置在所述进料口一侧的第二转轴，设置在所述第二转轴一侧的第一转轴以及卷覆在所述第一转轴与所述第二转轴上的传送带。

优选的，所述第一转轴一端固定连接有转轴，所述转轴通过链排连接有电机，所述电机上设有与所述链排连接的动力输出轴。

优选的，所述鼓风口设置在室内，所述出灰通道的出口设置在室外。

优选的，所述燃烧仓的进料口设置在室外。

优选的，所述出灰室的一侧设有进风口。

优选的，所述出灰通道倾斜式设计，远离所述出灰室一侧低，靠近所述出灰室一侧高。

本实用新型的有益技术效果：

1、利用农作物秸秆燃烧对室内进行加热，利用废弃能源进行加热，合理利用废弃物的同时节省了加热成本。

2、把水加热后利用水的热气对室内进行加热，解决了直接利用燃烧秸秆的热量进行室内加热时造成的秸秆灰落入室内的问题，同时水汽加热不会使室内感觉干燥，对使用者的身体健康有好的影响。

3、上料和出灰均在室外完成，不影响室内的环境。

附图说明

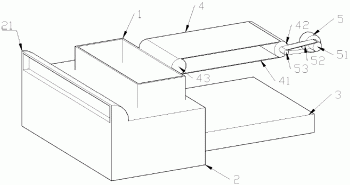

图1为按照本实用新型的链排式节能热风炉的一优选实施例的主视剖视结构示意图；

图2为按照本实用新型的链排式节能热风炉的一优选实施例的输送带的俯视结构示意图；

图中：1-燃烧仓，2-储水仓，3-出灰通道，4-链式进料输送装置， 5-电机，11-进料口，12-燃烧室，13-出灰，21-鼓风口，41-传送带， 42-第一转轴，43-第二转轴，51-动力输出轴，52-链排，53-转轴。

具体实施方式

为使本领域技术人员更加清楚和明确本实用新型的技术方案，下面结合实施例及附图对本实用新型作进一步详细的描述，但本实用新型的实施方式不限于此。

如图1-2所示，本实施例提供的链排式节能热风炉，包括燃烧仓 1以及包裹在燃烧仓1的燃烧室一周的储水仓2，燃烧仓1包括进料口11、设置在进料口11下方被储水仓2包裹的燃烧室12以及设置在燃烧室12下方的出灰室13，出灰室13连接有出灰通道3，储水仓 2上设有鼓风口21，燃烧仓1的进料口11的端口处设有链式进料输送装置4，进料输送装置4把农作物秸秆运送至进料口11，农作物在燃烧仓1内燃烧加热储水仓2内的水，鼓风口21把储水仓2内的热气鼓出对环境进行加热。

在本实施例中，如图1所示，链式进料输送装置4包括设置在进料口11一侧的第二转轴43，设置在第二转轴43一侧的第一转轴42 以及卷覆在第一转轴42与第二转轴43上的传送带41，第一转轴42 一端固定连接有转轴53，转轴53通过链排52连接有电机5，电机5 上设有与链排52连接的动力输出轴51，电机5带动进料装置4转动给燃烧仓1提供农作物秸秆。

在本实施例中，如图1所示，鼓风口21设置在室内，出灰通道 3的出口设置在室外，鼓风口21在室内散发热气，加热室内环境，出灰通道3在室外，使燃烧秸秆产生的秸秆灰不影响室内环境，燃烧仓1的进料口11设置在室外，使燃烧产生的烟以及上料产生的灰不影响室内环境。

在本实施例中，如图1所示，出灰室13的一侧设有进风口，进风口给农作物秸秆的燃烧提供氧气。

在本实施例中，如图2所示，出灰通道3倾斜式设计，远离出灰室13一侧低，靠近出灰室13一侧高，利用秸秆灰自身的重力从出灰通道3内滑出，自动化设计，不需人工扒灰。

如图1-2所示，本实施例提供的链排式节能热风炉的工作过程如下：

步骤1：电机5带动进料装置4转动给燃烧仓1提供农作物秸秆；

步骤2：农作物秸秆在燃烧仓1内燃烧，农作物秸秆燃烧的热量加热储水仓2内的水，农作物秸秆燃烧产生的秸秆灰掉落入出灰室 13，然后秸秆灰从出灰通道3排出；

步骤3：储水仓2内的热气通过鼓风口21排入室内对室内加热。

综上所述，在本实施例中，按照本实施例的链排式节能热风炉，进料输送装置4把农作物秸秆运送至进料口11，农作物在燃烧仓1 内燃烧加热储水仓2内的水，鼓风口21把储水仓2内的热气鼓出对环境进行加热，第一转轴42一端固定连接有转轴53，转轴53通过链排52连接有电机5，电机5上设有与链排52连接的动力输出轴51，电机5带动进料装置4转动给燃烧仓1提供农作物秸秆，出灰通道3 的出口设置在室外，鼓风口21在室内散发热气，加热室内环境，出灰通道3在室外，使燃烧秸秆产生的秸秆灰不影响室内环境，燃烧仓 1的进料口11设置在室外，使燃烧产生的烟以及上料产生的灰不影响室内环境，出灰室13的一侧设有进风口，远离出灰室13一侧低，靠近出灰室13一侧高，利用秸秆灰自身的重力从出灰通道3内滑出，自动化设计，不需人工扒灰。

以上所述，仅为本实用新型进一步的实施例，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型所公开的范围内，根据本实用新型的技术方案及其构思加以等同替换或改变，都属于本实用新型的保护范围。
