专利摘要

本发明提供了一种相变连续冷却吸附床系统，包括：冷却器、右吸附床、左吸附床。所述冷却器与右吸附床相连，所述冷却器与左吸附床相连。本发明可通过相变换热连续冷却吸附床，从而可以有效提高吸附床的换热效率，同时系统的阀门较少，从而可以提高系统的可靠性。

权利要求

1.一种相变连续冷却吸附床系统，其特征在于，包括：冷却器、右吸附床、左吸附床；

所述冷却器与右吸附床相连，所述冷却器与左吸附床相连；

其中：

所述冷却器与右吸附床相连实现右吸附床冷却循环过程；

所述冷却器与左吸附床相连实现左吸附床冷却循环过程。

2.根据权利要求1所述的相变连续冷却吸附床系统，其特征在于，冷却器进口管、冷却器换热盘管、冷却器出口管依次相连，第二三通阀的第一端与冷却器蒸汽管相连，冷却器蒸汽管出口位于冷却器上部，冷却器回流管、冷却器、第一三通阀的第一端依次相连。

3.根据权利要求2所述的相变连续冷却吸附床系统，其特征在于，第一三通阀的第二端、右吸附床回流管、右吸附床的下部依次相连，右吸附床下隔板焊接在右吸附床的下部，右吸附床换热盘管穿过并焊接在右吸附床下隔板和右吸附床上隔板上，右吸附床上隔板焊接在右吸附床的上部，第二三通阀的第二端、右吸附床蒸汽管、右吸附床的顶部依次相连。

4.根据权利要求1所述的相变连续冷却吸附床系统，其特征在于，第一三通阀的第三端、左吸附床回流管、左吸附床的下部依次相连，左吸附床下隔板焊接在左吸附床的下部，左吸附床换热盘管穿过并焊接在左吸附床下隔板和左吸附床上隔板上，左吸附床上隔板焊接在左吸附床的上部，第二三通阀的第三端、左吸附床蒸汽管、左吸附床的顶部依次相连。

说明书

技术领域

本发明涉及吸附制冷系统技术领域，具体地，涉及相变连续冷却吸附床系统。

背景技术

中国尚处于工业化和城镇化持续推进阶段，在此过程中产生的能源问题和环保问题因关系到国家经济安全和人民的生活质量而广受关注。据不完全统计，中国建筑能耗约占社会总能耗的20-25％；夏季中国南方的一些城市，空调耗电约占总耗电的35-55％，并且中国空调的保有量还以30％左右的速度增长，能源消耗量可预期地持续加大。同时，每年有百万吨的氟利昂泄露到大气中——众所周知氟利昂不仅温室效应是二氧化碳的2000倍左右，还是破坏地球臭氧层的主因。

在此背景下，太阳能作为杰出的新能源代表，备受世界各国的青睐。以光热技术为主的太阳能已经应用到各行业，在不断改善能源结构。中国虽然拥有约占世界70％的太阳能热利用市场，但绝大多数是热水器产品，应用领域比较狭窄，相关市场已处于发展瓶颈期。

太阳能空调这个被普遍认为是具有广阔前景却又在短期内难以市场化的新型空调机组，再一次受到行业的关注。在炎炎夏日里，空调的耗电量几乎占整个电力系统耗电量的20-25％，这是夏季电力系统不堪重负的原因之一。因此太阳能空调从一开始就具有很大的诱惑力。

当前的太阳能空调技术多种多样，主要是吸收式制冷和吸附式制冷。吸附式制冷系统可以由65℃的热水驱动，所有其更适宜在太阳能应用。硅胶-水是最常见的太阳能吸附空调工作对。水是一种优秀的制冷剂，其汽化潜热较大，所以硅胶-水工作对只用在吸附空调系统中。这种技术已在欧洲市场化，有ACS-08和Sortech-AG等硅胶-水吸附空调产品出售。但该技术的主要缺点是硅胶对水的循环吸附量比较小：在空调工况下，其循环吸附量为8-9％kg_水/kg_吸附剂，所以此类技术需要较多的吸附剂，使得系统的体积和成本都较大；另外，在采暖工况下，硅胶对水的理论循环吸附量只有1-2％kg水/kg吸附剂，所以在实际应用中硅胶-水难以实现吸附热泵采暖循环。再者，硅胶的导热系数较低，所以硅胶-水系统的传热系数较低，从而延长了循环时间，进而降低了系统的吸附制冷功率。

吸附制冷方面的研究，已经有很多科研人员进行了研究。经对现有技术的文献检索发现，专利申请号为CN201520566476.1，专利名称为“一种太阳能吸附式制冷装置的吸附床”的专利文献，该专利文献设置于集热器的集热焦点上，包括不锈钢外壳、翅片、钢丝网，所述钢丝网设有多个热介质流通通道，热介质流通通道上设有所述翅片，热介质流通通道之间填充吸附剂，吸附剂之间是甲醇气体流通通道。本实用新型的太阳能吸附式制冷装置的吸附床采用翅片壳管式结构，热量吸收比较集中，换热效率高。但是，该专利文献的吸附床设置多个热介质流通通道，这使得系统的金属热容以及液体驻留热量较大，从而降低了系统能源利用效率。

专利申请号为CN201510237643.2，专利名称为“自然对流加热和/或冷却吸附床的吸附式制冷/热泵装置”的专利文献，该专利文献包括吸附器、加热器、冷却器、蒸发器和冷凝器，其特征在于，加热器的加热空间、冷却器的冷却空间分别与吸附器内部空间相互连通；加热器和/或冷却器在加热器的加热作用下和/或冷却器的冷却作用下引起吸附器内部空间与加热器的加热空间和/或冷却器的冷却空间之间的气体自然对流；蒸发器、冷凝器分别与吸附器内部空间相互连通。该专利文献可以较为快速地和均匀地加热/冷却吸附床。但是，该吸附床采用自然对流的方式进行加热和冷却，其传热系数极低，从而大大地延长了系统的循环周期，进而降低了系统的性能系数。

专利申请号为CN201410001745.X，专利名称为“一种新型吸附床及所运用的太阳能制冷系统”的专利文献，该专利文献包括槽式集热器、蓄热器、吸附式制冷系统、冷却器、集热器控制阀门、吸附床控制阀门、循环泵I、循环泵II、三通换向阀I、三通换向阀II构成。吸附床应用于吸附式制冷系统中，包括吸附床外壳体、U型管、翅片、蒸发器接口、冷凝器接口、压力表、温度传感器、吸附床支撑板。吸附床热源采用槽式太阳能集热系统，可以把导热油加热到180℃～220℃，可使吸附床上吸附剂进行深度解析，增大了单位冷剂蒸汽的制冷量。吸附床床体采用翅片管式结构，有效增加了热传递效率。但是，该专利文献的吸附制冷系统中需要多套传热管路，例如导热油加热管路以及吸附床的冷却管路，这增加了系统的金属热容，从而显著降低了系统的性能系数。

专利申请号为CN200820012791.X，专利名称为“一种用于固体吸附式制冷系统的分体式热管吸附床”的专利文献，该专利文献取冷器下部有一个腔室，该腔室上面设有顶端封闭下端与其相连通的柱状壳体，在这些柱状壳体之间充填吸附剂以及制冷剂。在取冷器腔室上部设有外罩，其下开口与取冷器腔室相连，在该外罩上分别设有供流体进出的通孔。在取冷器腔室下部设有下连管，该下连管的下端与取热器下腔室相连。在取冷器腔室上设上连管，该上连管的下端与取热器上腔室相连。取热器有并列的热管束，它们的上端开口与取热器上腔室相连通，下端开口与取热器下腔室相连通，在上述热管束外设将其包容的箱体，其上设热流体进出口及阀门。本实用新型吸附床总传热系数高，单位体积的传热面积大，吸附剂填充量大，制冷效率高。但是，该专利文献的冷量需要取冷器经过并列的热管管束输出，属于二次换热，从而增加了系统的热量损失；另一方面，该专利文献的系统较为复杂，加大了加工成本以及降低了运行可靠性。

发明内容

针对现有技术中的缺陷，本发明的目的是提供一种相变连续冷却吸附床系统，该发明可通过相变换热连续冷却吸附床，从而可以有效提高吸附床的换热效率，同时系统的阀门较少，从而可以提高系统的可靠性。

根据本发明提供的一种相变连续冷却吸附床系统，包括：冷却器、右吸附床、左吸附床；

所述冷却器与右吸附床相连，所述冷却器与左吸附床相连；

其中：

所述冷却器与右吸附床相连实现右吸附床冷却循环过程；

所述冷却器与左吸附床相连实现左吸附床冷却循环过程。

优选地，冷却器进口管、冷却器换热盘管、冷却器出口管依次相连，第二三通阀的第一端与冷却器蒸汽管相连，冷却器蒸汽管出口位于冷却器上部，冷却器回流管、冷却器、第一三通阀的第一端依次相连。

优选地，第一三通阀的第二端、右吸附床回流管、右吸附床的下部依次相连，右吸附床下隔板焊接在右吸附床的下部，右吸附床换热盘管穿过并焊接在右吸附床下隔板和右吸附床上隔板上，右吸附床上隔板焊接在右吸附床的上部，第二三通阀的第二端、右吸附床蒸汽管、右吸附床的顶部依次相连。

优选地，第一三通阀的第三端、左吸附床回流管、左吸附床的下部依次相连，左吸附床下隔板焊接在左吸附床的下部，左吸附床换热盘管穿过并焊接在左吸附床下隔板和左吸附床上隔板上，左吸附床上隔板焊接在左吸附床的上部，第二三通阀的第三端、左吸附床蒸汽管、左吸附床的顶部依次相连。

与现有技术相比，本发明具有如下有益效果：

(1)本发明提供的相变连续冷却吸附床系统，其循环方式可通过相变换热连续冷却吸附床，从而可以有效提高吸附床的换热效率。

(2)本发明的循环方式，使得系统的阀门较少，从而可以提高系统的可靠性。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述，本发明的其它特征、目的和优点将会变得更明显：

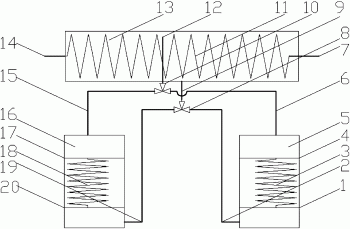

图1为本发明结构示意图。

图中示出：

右吸附床下隔板1，右吸附床回流管2，右吸附床换热盘管3，右吸附床上隔板4，右吸附床5，右吸附床蒸汽管6，冷却器进口管7，第一三通阀8，冷却器回流管9，第二三通阀10，冷却器换热盘管11，冷却器蒸汽管12，冷却器13，冷却器出口管14，左吸附床蒸汽管15，左吸附床16，左吸附床上隔板17，左吸附床换热盘管18，左吸附床回流管19，左吸附床下隔板20

具体实施方式

下面结合具体实施例对本发明进行详细说明。以下实施例将有助于本领域的技术人员进一步理解本发明，但不以任何形式限制本发明。应当指出的是，对本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变化和改进。这些都属于本发明的保护范围。

根据本发明提供的一种相变连续冷却吸附床系统，包括：冷却器、右吸附床、左吸附床；

所述冷却器与右吸附床相连，所述冷却器与左吸附床相连；

其中：

所述冷却器与右吸附床相连实现右吸附床冷却循环过程；

所述冷却器与左吸附床相连实现左吸附床冷却循环过程。

进一步地，冷却器进口管、冷却器换热盘管、冷却器出口管依次相连，第二三通阀的第一端与冷却器蒸汽管相连，冷却器蒸汽管出口位于冷却器上部，冷却器回流管、冷却器、第一三通阀的第一端依次相连。

进一步地，第一三通阀的第二端、右吸附床回流管、右吸附床的下部依次相连，右吸附床下隔板焊接在右吸附床的下部，右吸附床换热盘管穿过并焊接在右吸附床下隔板和右吸附床上隔板上，右吸附床上隔板焊接在右吸附床的上部，第二三通阀的第二端、右吸附床蒸汽管、右吸附床的顶部依次相连。

进一步地，第一三通阀的第三端、左吸附床回流管、左吸附床的下部依次相连，左吸附床下隔板焊接在左吸附床的下部，左吸附床换热盘管穿过并焊接在左吸附床下隔板和左吸附床上隔板上，左吸附床上隔板焊接在左吸附床的上部，第二三通阀的第三端、左吸附床蒸汽管、左吸附床的顶部依次相连。

下面结合附图对本实施例做进一步描述。

如图1所示，本实施例提供的相变连续冷却吸附床系统，包括：冷却器13、右吸附床5、左吸附床16。

其中：

冷却器13与右吸附床5连接，其连接的管路是，右吸附床蒸汽管6、右吸附床5的顶部、第二三通阀10、冷却器蒸汽管12依次相连，冷却器回流管9、冷却器13的底部、第一三通阀8、右吸附床回流管2、右吸附床5的下部依次相连；

冷却器13与左吸附床16连接，其连接的管路是，左吸附床蒸汽管15、左吸附床16的顶部、第二三通阀10、冷却器蒸汽管12依次相连，冷却器回流管9与冷却器13的底部、第一三通阀8、左吸附床回流管19、左吸附床16的下部依次相连；

所述冷却器13包括：冷却器进口管7、冷却器换热盘管11、冷却器出口管14、冷却器蒸汽管12、冷却器回流管9、第一三通阀8、第二三通阀10，其中：冷却器进口管7、冷却器换热盘管11、冷却器出口管14依次相连，第二三通阀10与冷却器蒸汽管12相连，冷却器蒸汽管12出口位于冷却器13上部，冷却器回流管9与冷却器13、第一三通阀8相连；

所述右吸附床5包括：右吸附床回流管2、右吸附床下隔板1、右吸附床换热盘管3、右吸附床上隔板4、右吸附床蒸汽管6，其中：右吸附床回流管2与右吸附床5的下部相连，右吸附床下隔板1焊接在右吸附床5的下部，右吸附床换热盘管3穿过并焊接在右吸附床下隔板1和右吸附床上隔板4上，右吸附床上隔板4焊接在右吸附床5的上部，右吸附床蒸汽管6与右吸附床5的顶部相连；

所述左吸附床16包括：左吸附床回流管19、左吸附床下隔板20、左吸附床换热盘管18、左吸附床上隔板17、左吸附床蒸汽管15，其中：左吸附床回流管19与左吸附床16的下部相连，左吸附床下隔板20焊接在左吸附床16的下部，左吸附床换热盘管18穿过并焊接在左吸附床下隔板20和左吸附床上隔板17上，左吸附床上隔板17焊接在左吸附床16的上部，左吸附床蒸汽管15与左吸附床16的顶部相连。

本实施例提供的可通过相变换热连续冷却吸附床，从而可以有效提高吸附床的换热效率，同时系统的阀门较少，从而可以提高系统的可靠性。

以上对本发明的具体实施例进行了描述。需要理解的是，本发明并不局限于上述特定实施方式，本领域技术人员可以在权利要求的范围内做出各种变化或修改，这并不影响本发明的实质内容。在不冲突的情况下，本申请的实施例和实施例中的特征可以任意相互组合。
