专利摘要

本实用新型涉及一种用于员工健康检测的样品存放柜。现在存放柜内的文件纸质文件放置在潮湿环境中容易氧化，且文件分类摆放时铭牌多粘贴在柜体上，容易脱落或更换不便，存在不足。本实用新型涉及一种用于员工健康检测的样品存放柜，其中：柜体两侧上部分别设置有出风孔，柜体内侧下部固定设置有网板，柜体内部均匀分布有分类隔板，分类隔板底部与网板固定连接，分类隔板侧壁与工型板固定连接，分类隔板顶部均设置有分类标识槽，热风腔内部设置有电加热管，热风腔另一端与鼓风机出风口相通。本装置的优点在于：鼓风机和电加热管提供热气流对柜体内部档案及文件进行防潮除湿处理，避免潮湿造成信息缺失，分类标识槽便于及时更换标识卡片。

权利要求

1.一种用于员工健康检测的样品存放柜，包括把手(1)、顶盖(2)、合页(3)、出风孔(4)、柜体(5)、工型板(6)、分类隔板(7)、网板(8)、通风管(9)、热风腔(10)、电加热管(11)、鼓风机(12)、出风管(13)、分类标识槽(14)；其特征在于：顶盖(2)与柜体(5)通过合页(3)活动连接，顶盖(2)一侧固定设置有把手(1)，柜体(5)两侧上部分别设置有出风孔(4)，柜体(5)内侧下部固定设置有网板(8)，柜体(5)内部均匀分布有分类隔板(7)，分类隔板(7)底部与网板(8)固定连接，分类隔板(7)侧壁与工型板(6)固定连接，分类隔板(7)顶部均设置有分类标识槽(14)，工型板(6)与柜体(5)内壁固定连接，柜体(5)底部侧壁设置有通孔，热风腔(10)一端与柜体(5)底部出风管(13)通过通风管(9)相连且相通，热风腔(10)内部设置有电加热管(11)，热风腔(10)另一端与鼓风机(12)出风口相通，电加热管(11)与外部电源电性连接构成加热回路。

2.根据权利要求1所述的一种用于员工健康检测的样品存放柜，其特征在于：分类隔板(7)共有8块，关于轴线对称。

3.根据权利要求1所述的一种用于员工健康检测的样品存放柜，其特征在于：出风管(13)上部均匀分布有出气孔。

4.根据权利要求1所述的一种用于员工健康检测的样品存放柜，其特征在于：分类标识槽(14)内侧设置有卡槽。

5.根据权利要求1所述的一种用于员工健康检测的样品存放柜，其特征在于：分类标识槽(14)采用透明亚克力板材制作。

说明书

技术领域

本实用新型涉及文档样品存放装置，尤其是一种用于员工健康检测的样品存放柜。

背景技术

样品文件存放柜即用来保存文件资料的柜子，通常是指带盖的箱子和有门的柜子，一般以木材或金属制成，有的还做成组合式，分开为箱，叠放成柜，现在的办公室用文件存放柜柜体内的文件纸质文件倘若长期放置在潮湿环境中容易氧化，造成纸质文件破损和损失，从而导致员工信息的缺失或遗漏，且文件分类摆放时铭牌多为粘贴在柜体上，或者直接钉子固定，标识铭牌容易脱落或更换不便，导致查找文件困难，增加许多不必要的麻烦，存在不足。

实用新型内容

(一)解决的技术问题

本实用新型的目的是克服现有技术的不足，本实用新型提供了一种用于员工健康检测的样品存放柜解决上述问题。

(二)技术方案

本实用新型的技术方案：一种用于员工健康检测的样品存放柜，包括把手、顶盖、合页、出风孔、柜体、工型板、分类隔板、网板、通风管、热风腔、电加热管、鼓风机、出风管、分类标识槽；其中：顶盖与柜体通过合页活动连接，顶盖一侧固定设置有把手，柜体两侧上部分别设置有出风孔，柜体内侧下部固定设置有网板，柜体内部均匀分布有分类隔板，分类隔板底部与网板固定连接，分类隔板侧壁与工型板固定连接，分类隔板顶部均设置有分类标识槽，工型板与柜体内壁固定连接，柜体底部侧壁设置有通孔，热风腔一端与柜体底部出风管通过通风管相连且相通，热风腔内部设置有电加热管，热风腔另一端与鼓风机出风口相通，电加热管与外部电源电性连接构成加热回路。

一种用于员工健康检测的样品存放柜，其中：分类隔板共有8块，关于轴线对称。

一种用于员工健康检测的样品存放柜，其中：出风管上部均匀分布有出气孔。

一种用于员工健康检测的样品存放柜，其中：分类标识槽内侧设置有卡槽。

一种用于员工健康检测的样品存放柜，其中：分类标识槽采用透明亚克力板材制作。

(三)有益效果

本实用新型的优点在于：鼓风机和电加热管提供热气流对柜体内部档案及文件进行防潮除湿处理，避免文件潮湿造成信息缺失，通过分类标识槽便于及时更换标识卡片，方便随时更新档案信息，装置简单，实用性强。

附图说明

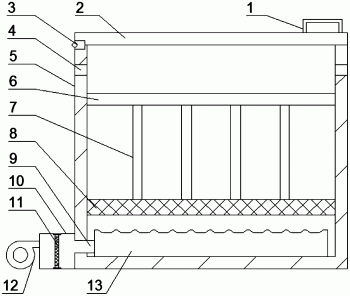

图1为本实用新型的结构示意图。

图2为本实用新型的工型板与分类隔板连接俯视图。

图3为本实用新型的分类标识槽侧视图。

附图标记：把手1、顶盖2、合页3、出风孔4、柜体5、工型板6、分类隔板7、网板8、通风管9、热风腔10、电加热管11、鼓风机12、出风管13、分类标识槽14。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

实施例1、请参阅图1-图3，一种用于员工健康检测的样品存放柜，包括把手1、顶盖2、合页3、出风孔4、柜体5、工型板6、分类隔板7、网板8、通风管9、热风腔10、电加热管11、鼓风机12、出风管13、分类标识槽14；其中：顶盖2与柜体5通过合页3活动连接，顶盖2一侧固定设置有把手1，柜体5两侧上部分别设置有出风孔4，柜体5内侧下部固定设置有网板8，柜体5内部均匀分布有分类隔板7，分类隔板7底部与网板8固定连接，分类隔板7侧壁与工型板6固定连接，分类隔板7顶部均设置有分类标识槽14，工型板6与柜体5内壁固定连接，柜体5底部侧壁设置有通孔，热风腔10一端与柜体5底部出风管13通过通风管9相连且相通，热风腔10内部设置有电加热管11，热风腔10另一端与鼓风机12出风口相通，电加热管11与外部电源电性连接构成加热回路。

实施例2、请参阅图1-图3，一种用于员工健康检测的样品存放柜，其中：分类隔板7共有8块，关于轴线对称，便于对文档进行分类存放。其余同实施例1。

实施例3、请参阅图1，一种用于员工健康检测的样品存放柜，其中：出风管13上部均匀分布有出气孔，便于热风吹入柜体。其余同实施例1。

实施例4、请参阅图2、图3，一种用于员工健康检测的样品存放柜，其中：分类标识槽14内侧设置有卡槽，便于插入标识卡片。其余同实施例1。

实施例5、请参阅图2、图3，一种用于员工健康检测的样品存放柜，其中：分类标识槽14采用透明亚克力板材制作，耐用且方便查看。其余同实施例1。

工作原理：

当员工健康检测档案收集完毕后，打开顶盖2，将文件分类摆放至柜体5内，利用分类标识槽14记录类别，放置完毕后，关闭顶盖2，当阴天潮湿或者每隔一段时间可以开启鼓风机12和电加热管11，使得热气流通过通风管9流入出风管13，经由出风管13顶部出气孔排出热气，对柜体5内部档案及文件进行防潮除湿处理，避免文件潮湿造成信息缺失，通过分类标识槽14便于及时更换标识卡片，方便随时更新档案信息，装置简单，实用性强。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个……”限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
