专利摘要

本实用新型公开了一种计量设备，包括主体、固定垫圈、底板、托盘、量筒A、量筒B、以及显示系统；其中主体通过固定垫圈和安装螺钉安装于底板上，所述托盘安放于主体上，且托盘为活动可拆卸；所述主体下部还设置有排液块，该排液块与位于主体下部的量筒A配合；所述量筒B底部通过连接管与量筒A底部连接；所述量筒A内部还设置有浮球；本实用新型设计合理，结构简单，使用简单，灵敏度高，能精确的测出物品的重量，通过合理的设计量筒A和量筒B，并通过连接管连接，很巧妙很形象的反应了主体的形变和下移，并通过量筒B中液体的变化能精确的计算出物品的重量。

权利要求

1.一种计量设备，包括主体（1）、固定垫圈（4）、底板（3）、托盘（2）、量筒A（5）、量筒B（7）、以及显示系统；其中主体（1）通过固定垫圈（4）和安装螺钉（6）安装于底板（3）上，所述托盘（2）安放于主体（1）上，且托盘（2）为活动可拆卸；所述主体（1）下部还设置有排液块（9），该排液块（9）与位于主体（1）下部的量筒A（5）配合；所述量筒B（7）底部通过连接管（8）与量筒A（5）底部连接；所述量筒A（5）内部还设置有浮球（7.1）；

所述显示系统包括处理器（101），传感器（107），放大器（105），开关（106），显示器（102），语音驱动模块（103）和语音播放器（104）；其中传感器（107）一端与浮球（7.1）连接，另一端与放大器（105）连接，放大器（105）和开关（106）作为输入设备与处理器（101）连接；所述显示器（102）和语音播放器（104）作为输出设备与处理器（101）连接，其中语音播放器（104）通过语音驱动模块（103）连接。

2.根据权利要求1所述一种计量设备，其特征在于：所述量筒B（7）外侧标示有刻度。

3.根据权利要求1所述一种计量设备，其特征在于：所述量筒A（5）和量筒B（7）内部灌注有等高度的液体。

说明书

技术领域

本实用新型涉及计量装置，具体讲是一种计量设备。

背景技术

随着社会的发展，科技的进步，计量设备层出不穷，各式各样，让人选的眼花缭乱，但是存在这两个层面的问题，一个层面是比较精确的价格比较贵，原理比较复杂，结构也比较复杂；另一个层面是不够精确，价格低廉，不适用，只适合大概的估测。

实用新型内容

本实用新型的目的在于在此提供一种设计合理，结构简单，使用简单，灵敏度高，能精确的测出物品的重量的计量设备；本实用新型通过合理的设计量筒A和量筒B，并通过连接管连接，很巧妙很形象的反应了主体的形变和下移，并通过量筒B中液体的变化能精确的计算出物品的重量；同时本实用新型还通过合理的设计显示系统，更直观和形象的反应了被测物品的重量，让本实用新型使用更加简单方便，适合各种人群的使用；同时本实用新型桥面的设置开关，可以随时控制显示系统是否工作，在没电的情况下可以直接通过看量筒B上面的度数来确定物品的重量，因此，本实用新型适应性强，使用范围广，适合推广使用。

本实用新型是这样实现的，构造一种计量设备，包括主体、固定垫圈、底板、托盘、量筒A、量筒B、以及显示系统；其中主体通过固定垫圈和安装螺钉安装于底板上，所述托盘安放于主体上，且托盘为活动可拆卸；所述主体下部还设置有排液块，该排液块与位于主体下部的量筒A配合；所述量筒B底部通过连接管与量筒A底部连接；所述量筒A内部还设置有浮球；所述主体使用于支撑整个使用新型同时通过固定垫圈固定，形成个悬臂梁，让货物能够将主体压的发生形变，增强了其灵敏度；所述托盘是用于放置被测物品，并且采用活动式的方便了托盘的取放和清洁；所述量筒A和量筒B通过连接管形成连通器，当量筒A中的液体受压时，则量筒B中的液体上升从量筒B中液体的上升量就可以计算出物品的重量；所述显示系统完成物品质量的显示和播报更加直观，让使用者更加方便。

所述显示系统包括处理器，传感器，放大器，开关，显示器，语音驱动模块和语音播放器；其中传感器一端与浮球连接，另一端与放大器连接，放大器和开关作为输入设备与处理器连接；所述显示器和语音播放器作为输出设备与处理器连接，其中语音播放器通过语音驱动模块连接。所述处理器用于获得浮球上升的高度，并将信号传递到放大器，放大器是用于将信号放大，便于处理器的处理和分析；所述处理器采用单片机作为处理器，保证其分析和处理的精确性，让本实用新型的度数更加精确；所述开关用于控制本实用新型显示系统开启或是关闭；所述显示器和语音播放器是用于物品重量的显示和播报，让使用者更加直观，使用更加方便。

根据本实用新型所述一种计量设备，其特征在于：所述量筒B外侧标示有刻度。所述刻度是用于使用者观察并计算物品的重量，在停电的情况下可以通过刻度来确定物品的重量。

根据本实用新型所述一种计量设备，其特征在于：所述量筒A和量筒B内部灌注有等高度的液体。所述液体是用于放大其主体的下移量，从而通过液体的上升和下降量来计算出物品的重量。

本实用新型具有如下有益效果：

本实用新型的目的在于在此提供一种设计合理，结构简单，使用简单，灵敏度高，能精确的测出物品的重量；本实用新型通过合理的设计量筒A和量筒B，并通过连接管连接，很巧妙很形象的反应了主体的形变和下移，并通过量筒B中液体的变化能精确的计算出物品的重量；同时本实用新型还通过合理的设计显示系统，更直观和形象的反应了被测物品的重量，让本实用新型使用更加简单方便，适合各种人群的使用；同时本实用新型桥面的设置开关，可以随时控制显示系统是否工作，在没电的情况下可以直接通过看量筒B上面的度数来确定物品的重量，因此，本实用新型适应性强，使用范围广，适合推广使用。

附图说明

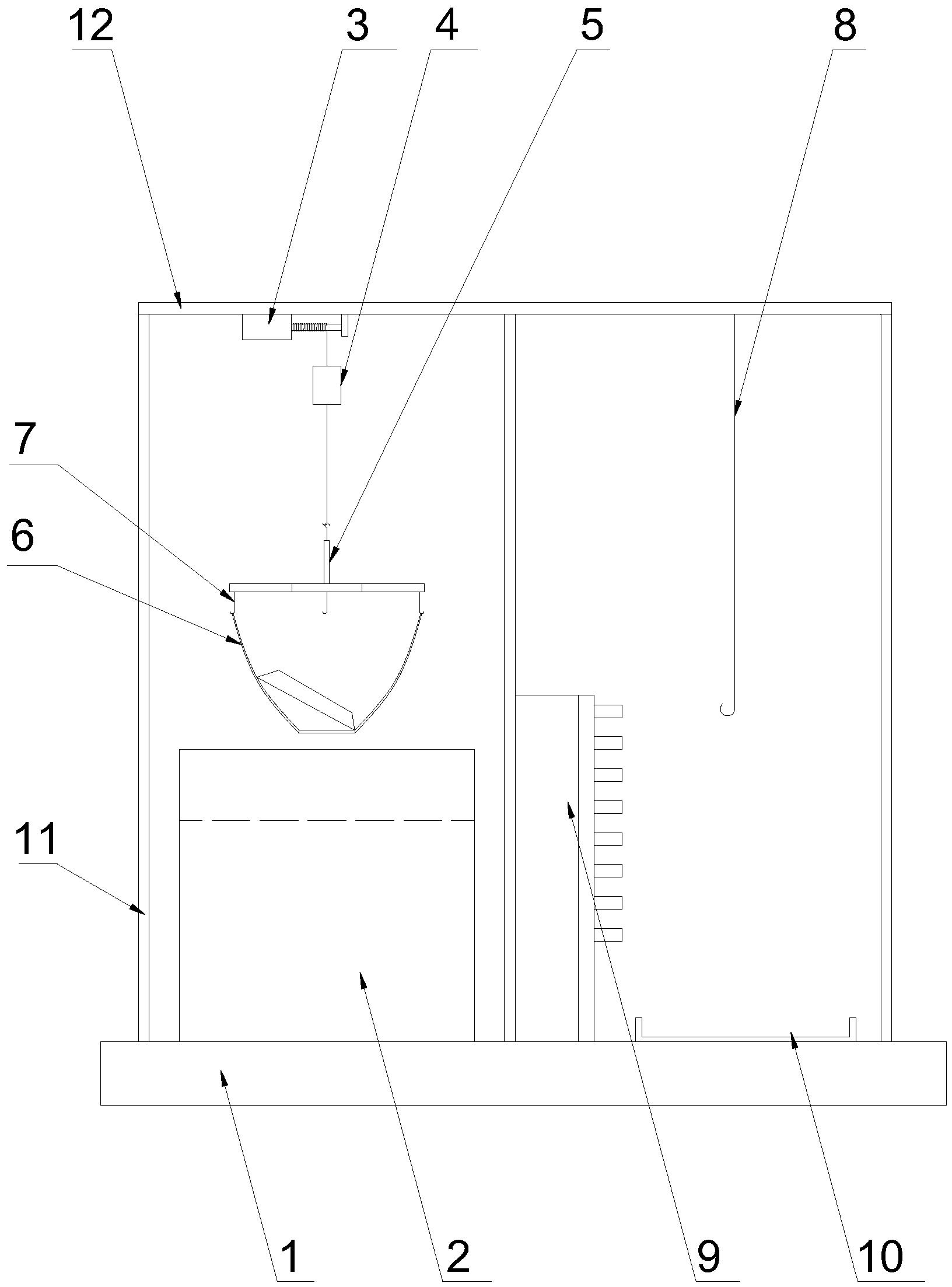

图1是本实用新型整体示意图

图2是本实用新型去掉量筒后的示意图

图3是本实用新型显示系统的框图

图中：1、主体；2、托盘；3、底板；4、固定垫圈；5、量筒A；6、安装螺钉；7、量筒B；

具体实施方式

下面将结合附图1-图3对本实用新型进行详细说明，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

如图1-图3所示，本实用新型在此提供一种计量设备，包括主体1、固定垫圈4、底板3、托盘2、量筒A5、量筒B7、以及显示系统；其中主体1通过固定垫圈4和安装螺钉6安装于底板3上，所述托盘2安放于主体1上，且托盘2为活动可拆卸；所述主体1下部还设置有排液块9，该排液块9与位于主体1下部的量筒A5配合；所述量筒B7底部通过连接管8与量筒A5底部连接；所述量筒A5内部还设置有浮球7.1；

所述显示系统包括处理器101，传感器107，放大器105，开关106，显示器102，语音驱动模块103和语音播放器104；其中传感器107一端与浮球7.1连接，另一端与放大器105连接，放大器105和开关106作为输入设备与处理器101连接；所述显示器102和语音播放器104作为输出设备与处理器101连接，其中语音播放器104通过语音驱动模块103连接。

根据本实用新型所述一种计量设备，所述量筒B7外侧标示有刻度。

根据本实用新型所述一种计量设备，所述量筒A5和量筒B7内部灌注有等高度的液体。

本实用新型具体实施如下：

本实用新型在使用的过程中将物品（在量程范围之内）放置于托盘2中，在物品的重力作用下将主体1下压，在下压的过程中，位于量筒A5中的排液块9也向下移动，在排液块9的作用下将量筒A5中的液体通过连接管8排到量筒B7中，此时量筒B7中的液体上移，从而可以通过量筒B7上的刻度得出托盘2上的物品的重量；

同时本实用新型还可以通过打开开关106是显示系统起作用，在量筒B7中的液体上升时，浮球7.1也移动，当浮球7.1移动时传感器107获得浮球7.1移动的距离信号，并将该信号传到放大器105，放大器105的作用将信号放大并传到处理器101，通过处理器101的分析处理后，将处理后的信号传递给显示器102和语音驱动模块103，语音驱动模块103在驱动语音播放器104工作，从而完成重量的显示和播放。

对所公开的实施例的上述说明，使本领域专业技术人员能够实现或使用本实用新型。对这些实施例的多种修改对本领域的专业技术人员来说将是显而易见的，本文中所定义的一般原理可以在不脱离本实用新型的精神或范围的情况下，在其它实施例中实现。因此，本实用新型将不会被限制于本文所示的这些实施例，而是要符合与本文所公开的原理和新颖特点相一致的最宽的范围。
