专利摘要

本实用新型公开了一种风险评估提示牌，涉及医疗器械技术领域，包括提示板、多组提示区、多组灯组和电源，提示板的一侧设置有多组提示区，多组提示区相反方向的提示板上设置有多组灯组和电源，第一挡板和第二挡板分别滑动在第一文字标注板和第二文字标注板上方进行选择性遮挡，更加方便，便于医护人员夜间查房及减轻医护人员劳动强度。

权利要求

1.一种风险评估提示牌，其特征在于：包括提示板(1)、多组提示区(2)、多组灯组(3)和电源(4)，提示板(1)的一侧设置有多组提示区(2)，多组提示区(2)相反方向的提示板(1)上设置有多组灯组(3)和电源(4)；

提示板(1)上分别设置有标题槽(10)、信息卡槽(11)、多个插槽(12)和多个通孔(13)，提示板(1)为透光材质；

提示区(2)包括第一滑轨(20)、第二滑轨(21)、第一挡块(22)、第二挡块(23)、第一挡板(24)、第二挡板(25)、第一文字标注板(26)、第二文字标注板(27)、空白板(28)，第一文字标注板(26)、空白板(28)和第二文字标注板(27)依次固连在提示板(1)的上端，第一滑轨(20)和第二滑轨(21)分别固连在第一文字标注板(26)、空白板(28)、第二文字标注板(27)上端两侧，第一挡板(24)和第二挡板(25)设置在第一滑轨(20)和第二滑轨(21)的滑槽内并可在滑槽内滑动，第二挡块(23)固连在第一滑轨(20)和第二滑轨(21)的之间的一端，第一挡块(22)插接在插槽(12)内，所述的第一挡板(24)和第二挡板(25)为非透光材质，第一文字标注板(26)、第二文字标注板(27)为半透光材质；

灯组(3)包括第一矩形灯(30)、第二矩形灯(31)、第一灯罩(32)、第二灯罩(33)、第一开关(34)和第二开关(35)，第一矩形灯(30)嵌入至第一灯罩(32)内，第二矩形灯(31)嵌入至第二灯罩(33)内，第二灯罩(33)和第一灯罩(32)分别固连在提示板(1)后端的第一文字标注板(26)和第二文字标注板(27)面上，第一开关(34)和第二开关(35)分别嵌入在第一挡块(22)和第二挡块(23)的两外侧端面，电源(4)、第一开关(34)和第一矩形灯(30)之间通过导线连接，电源(4)、第二开关(35)和第二矩形灯(31)之间通过导线连接。

2.根据权利要求1所述的一种风险评估提示牌，其特征在于：所述的第二滑轨(21)的滑槽内设置有多个限位凸起(210)。

3.根据权利要求1所述的一种风险评估提示牌，其特征在于：所述提示板(1)上的通孔(13)为沉头孔。

4.根据权利要求1所述的一种风险评估提示牌，其特征在于：所述的提示板(1)为PVC材质或者亚克力材质。

5.根据权利要求1所述的一种风险评估提示牌，其特征在于：所述的提示区(2)总数为7组。

6.根据权利要求1所述的一种风险评估提示牌，其特征在于：所述的第一文字标注板(26)、空白板(28)和第二文字标注板(27)大小相同。

7.根据权利要求1所述的一种风险评估提示牌，其特征在于：所述的第一挡块(22)和第二挡块(23)上设置有滑动手槽(220)，滑动手槽(220)内设置有防滑纹。

8.根据权利要求1所述的一种风险评估提示牌，其特征在于：所述的第一滑轨(20)和第二滑轨(21)上设置有双层滑槽，第一挡块(22)和第二挡块(23)分别设置在双层滑槽内。

9.根据权利要求1所述的一种风险评估提示牌，其特征在于：所述的提示板(1)安装有电源(4)侧提示板(1)的外缘四周安装有支撑框(5)，支撑框(5)在这里可以增加提示板(1)的平稳性。

10.根据权利要求1所述的一种风险评估提示牌，其特征在于：所述的电源(4)为电池，电池的首端设置有USB接口(40)。

说明书

技术领域

本实用新型涉及医疗器械技术领域，特别涉及一种风险评估提示牌。

背景技术

现有技术中的风险评估提示牌材直接贴于墙面，长期使用经常出现掉落现象；在临床护理工作中，护士需要移身至患者床头，翻看各种提示牌后，挑选符合患者情况的提示牌进行悬挂，不仅耗费时间，而且取用不便，每个提示牌制作大概需要10元，平均每3个月为一个使用周期，使用周期短的原因是：根据患者的不同或者患者病情的康复程度需要来回取放更换提示牌造成部分提示牌上面的字体磨损不清或者提示牌被磨损磕碰导致部分提示牌存在缺损，已废弃的提示牌不可回收利用，经济效益低，提示牌上的文字主要是提醒患者、家属及医护人员重点关注患者某些特殊的情况，其提示牌上的文字主要包括:防烫伤、防走失、防误吸、防脱管、保护皮肤、小心跌倒坠床、特殊用药、控制滴速、VTE(高、中、低)、糖尿病、制动、高血压、分级护理(Ⅰ、Ⅱ、Ⅲ)、饮食(禁食、半流食、全流食)等。

基于以上几点，本实用新型所要解决的技术问题是：

1、避免资源浪费：改变提示卡和固定提示卡装置的结构，使其更加耐用。

2、稳定性：新的提示牌需要稳固固定在病房墙壁上，防止脱落，突然吓到病人及家属。

3、方便性：新的风险提示牌安装于患者床旁，取用方便，陈列清晰，只要抽动每个挡板即可。

4.综合实用性：将风险评估牌与患者信息、医护姓名相结合，不仅减少了资源浪费，且将患者重要信息整合集中在一起，便于医护人员及患者直观的了解其基本信息和病情。免去了医生、护士、患者三方分别建立各自信息的工作。

5.清晰度：目前科室使用的提示牌字体颜色不统一，且长期使用字迹有磨损，夜间不易看清提示牌具体内容。新的提示牌在一侧需要设置有灯组，便于夜班护士查房时清晰的看到患者存在的风险问题，同时不影响患者休息，灯组光源的亮度根据实际需要选用不同规格的灯源即可。

发明内容

本实用新型的目的是为了解决背景技术中的不足，提供一种风险评估提示牌。

一种风险评估提示牌，包括提示板、多组提示区、多组灯组和电源，提示板的一侧设置有多组提示区，多组提示区相反方向的提示板上设置有多组灯组和电源；

提示板上分别设置有标题槽、信息卡槽、多个插槽和多个通孔，提示板为透光材质；

提示区包括第一滑轨、第二滑轨、第一挡块、第二挡块、第一挡板、第二挡板、第一文字标注板、第二文字标注板、空白板，第一文字标注板、空白板和第二文字标注板依次固连在提示板的上端，第一滑轨和第二滑轨分别固连在第一文字标注板、空白板、第二文字标注板上端两侧，第一挡板和第二挡板设置在第一滑轨和第二滑轨的滑槽内并可在滑槽内滑动，第二挡块固连在第一滑轨和第二滑轨的之间的一端，第一挡块插接在插槽内，所述的第一挡板和第二挡板为非透光材质，第一文字标注板、第二文字标注板为半透光材质；

灯组包括第一矩形灯、第二矩形灯、第一灯罩、第二灯罩、第一开关和第二开关，第一矩形灯嵌入至第一灯罩内，第二矩形灯嵌入至第二灯罩内，第二灯罩和第一灯罩分别固连在提示板后端的第一文字标注板和第二文字标注板面上，第一开关和第二开关分别嵌入在第一挡块和第二挡块的两外侧端面，电源、第一开关和第一矩形灯之间通过导线连接，电源、第二开关和第二矩形灯之间通过导线连接。

优选的，所述的第二滑轨的滑槽内设置有多个限位凸起。

优选的，所述提示板上的通孔为沉头孔。

优选的，所述的提示板为PVC材质或者亚克力材质。

优选的，所述的提示区总数为7组。

优选的，所述的第一文字标注板、空白板和第二文字标注板大小相同。

优选的，所述的第一挡块和第二挡块上设置有滑动手槽，滑动手槽内设置有防滑纹。

优选的，所述的第一滑轨和第二滑轨上设置有双层滑槽，第一挡块和第二挡块分别设置在双层滑槽内。

优选的，所述的提示板安装有电源侧提示板的外缘四周安装有支撑框，支撑框在这里可以增加提示板的平稳性。

优选的，所述的电源为电池，电池的首端设置有USB接口。

本实用新型的有益效果：

1、本实用新型的提示板通过通孔和螺栓的配合固连在医院墙壁上，沉头孔的特殊结构使其整体更加美观，通过螺栓固定的结构更加稳固，避免脱落。

2、本实用新型的第一挡板和第二挡板分别滑动在第一文字标注板和第二文字标注板上方进行选择性遮挡，更加方便。

3、本实用新型的第二滑轨上设置有多个限位凸起，可以防止医护人员滑动第一挡板和第二挡板时用力过大，导致第一挡板和第二挡板碰触到第一挡块或第二挡块导致其反弹。

4、本实用新型的第一开关和第二开关嵌入在第一挡块或第二挡块内，可以防止患者技术及医护人员滑动第一挡板或第二挡板的误碰操作，同时使其更加规整和美观。

5、本实用新型的第一挡块是插接在提示板上的，可以根据需要拔出，方便对滑轨的清理及对第一挡板和第二挡板的擦拭或者更换，双层滑槽更加方便第一挡板和第二挡板的往复移动，不会产生碰撞现象。

6、本实用新型的采用电池对第一矩形灯和第二矩形灯进行供电，避免了外接电源，使其更加规整，美观，同时采用USB接口充电更加方便。

7、本实用新型的提示区一端连接有灯组，可以在夜间方便医护人员观察第一文字标注板和第二文字标注板上的内容。

附图说明

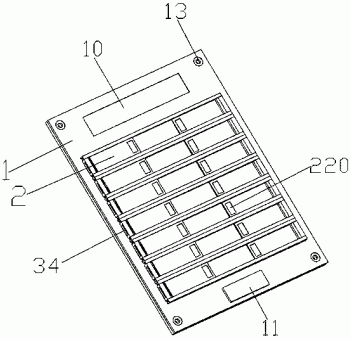

图1为本实用新型的立体示意图。

图2为本实用新型的主视图。

图3为本实用新型的图1相反方向立体示意图。

图4为本实用新型的第一矩形灯和第二矩形灯安装在提示板上的立体示意图。

图4为本实用新型的第一矩形灯和第二矩形灯安装在提示板上的立体示意图。

图5为本实用新型的第一灯罩和第二灯罩立体示意图。

图6为本实用新型的立体示意图。

图7为本实用新型的主视图。

图8为图7中A-A的剖视图。

图9为图8中B处的局部放大示意图。

图10为第一文字标注板、空白板和第二文字标注板在提示板上的分布示意图。

具体实施方式

请参阅图1至图10所示，一种风险评估提示牌，包括提示板1、多组提示区2、多组灯组3和电源4，提示板1的一侧设置有多组提示区2，多组提示区2相反方向的提示板1上设置有多组灯组3和电源4；

提示板1上分别设置有标题槽10、信息卡槽11、多个插槽12和多个通孔13，提示板1为透光材质；

提示区2包括第一滑轨20、第二滑轨21、第一挡块22、第二挡块23、第一挡板24、第二挡板25、第一文字标注板26、第二文字标注板27、空白板28，第一文字标注板26、空白板28和第二文字标注板27依次固连在提示板1的上端，第一滑轨20和第二滑轨21分别固连在第一文字标注板26、空白板28、第二文字标注板27上端两侧，第一挡板24和第二挡板25设置在第一滑轨20和第二滑轨21的滑槽内并可在滑槽内滑动，第二挡块23固连在第一滑轨20和第二滑轨21的之间的一端，第一挡块22插接在插槽12内，所述的第一挡板24和第二挡板25为非透光材质，第一文字标注板26、第二文字标注板27为半透光材质；

灯组3包括第一矩形灯30、第二矩形灯31、第一灯罩32、第二灯罩33、第一开关34和第二开关35，第一矩形灯30嵌入至第一灯罩32内，第二矩形灯31嵌入至第二灯罩33内，第二灯罩33和第一灯罩32分别固连在提示板1后端的第一文字标注板26和第二文字标注板27面上，第一开关34和第二开关35分别嵌入在第一挡块22和第二挡块23的两外侧端面，电源4、第一开关34和第一矩形灯30之间通过导线连接，电源4、第二开关35和第二矩形灯31之间通过导线连接。

优选的，所述的第二滑轨21的滑槽内设置有多个限位凸起210。

优选的，所述提示板1上的通孔13为沉头孔。

优选的，所述的提示板1为PVC材质或者亚克力材质。

优选的，所述的提示区2总数为7组。

优选的，所述的第一文字标注板26、空白板28和第二文字标注板27大小相同。

优选的，所述的第一挡块22和第二挡块23上设置有滑动手槽220，滑动手槽220内设置有防滑纹。

优选的，所述的第一滑轨20和第二滑轨21上设置有双层滑槽，第一挡块22和第二挡块23分别设置在双层滑槽内。

优选的，所述的提示板1安装有电源4侧提示板1的外缘四周安装有支撑框5，支撑框5在这里可以增加提示板1的平稳性。

优选的，所述的电源4为电池，电池的首端设置有USB接口40。

本实用新型的工作原理及使用过程：

请参阅图1至图10所示，使用时首先将相关提示的文字信息打印、撰写或雕刻等多种方式记载在第一文字标注板26和第二文字标注板27上，将提示板1和多组提示区2固连在一起，将提示板1通过通孔13和螺栓的配合固连在医院墙壁上，沉头孔的特殊结构使其整体更加美观，标题槽10的作用是写明此提示牌是干什么用的，即写明“风险评估提示牌”，信息卡槽11是将患者的信息、医护人员姓名、护理人员姓名记载的区域，通过写成小卡片插入信息卡槽11内，根据患者不同的注意事项通过挡板遮挡不相关的文字标注板，如果在一组提示区2内，两侧的第一文字标注板26和第二文字标注板27都是需要提醒患者的内容，即将第一挡板24和第二挡板25滑动至空白板28处；如果在一组提示区2内，两侧的第一文字标注板26和第二文字标注板27都不是需要提醒患者的内容，即将第一挡板24和第二挡板25分别滑动至第一文字标注板26和第二文字标注板27上方，进行遮挡，灯组3的光可透过提示板1和第一文字标注板26及第二文字标注板27，这时护理人员在夜间可以直接观察到提示板1上的提示内容，不用在像以前那种需要拿着光源、离得特别近去观察提示板上的文字，减少医护人员的工作量，第二滑轨21上设置有多个限位凸起210，其作用是防止医护人员滑动第一挡板24和第二挡板25时，用力过大，导致第一挡板24和第二挡板25碰触到第一挡块22或第二挡块23导致其反弹，反弹后不能完全遮挡住第一文字标注板和第二文字标注板上的文字，当需要移动第一挡板24或第二挡板25时，首先将第一挡板24或第二挡板25向上即向标题槽10方向抬起，然后左右滑动，待滑动到规定位置后，松开第一挡板24或第二挡板25，第一挡板24或第二挡板25就会卡在滑槽的限位凸起210内，使其不能左右移动，第一开关34和第二开关35嵌入在第一挡块22或第二挡块23内，可以防止患者技术及医护人员滑动第一挡板24或第二挡板25的误碰操作，同时使其更加规整和美观，第一挡块22是插接在提示板1上的，可以根据需要拔出，方便对滑轨的清理及对第一挡板24和第二挡板25的擦拭或者更换，双层滑槽更加方便第一挡板24和第二挡板25的往复移动，不会产生碰撞现象，采用电池对第一矩形灯30和第二矩形灯31进行供电，避免了外接电源，使其更加规整，美观，同时采用USB接口充电更加方便，滑动手槽220内设置有防滑纹，更加方便滑动第一挡板24或第二挡板25，提示板1一侧外缘四周安装有支撑框5，支撑框5在这里可以增加提示板1的平稳性。
