专利摘要

专利摘要

本实用新型公开了一种放射科用防CT辐射操作室隔离装置，具体涉及CT辐射隔离技术领域，包括玻璃板，所述玻璃板的顶端固定安装有安装座，所述安装座的内部开设有矩形槽，所述矩形槽内壁两侧的中部固定安装有第一转轴，所述第一转轴的中部穿插连接有两根第一连接杆，两根所述第一连接杆的一端均转动连接有滚轮，两根所述第一连接杆的另一端分别转动连接有第二连接杆。本实用新型通过设置的第一连接杆、滚轮等，使防辐射板的收放操作轻松省力，提高了收放效率，缩短了收放用时,通过设置的缓冲柱、限位卡块等，能够缓冲第一防辐射板和第二防辐射板卡合时的冲击力，同时能防止进行CT拍摄的过程中第一防辐射板和第二防辐射板相互分离。

权利要求

1.一种放射科用防CT辐射操作室隔离装置，包括玻璃板(1)，其特征在于：所述玻璃板(1)的顶端固定安装有安装座(2)，所述安装座(2)的内部开设有矩形槽(3)，所述矩形槽(3)内壁两侧的中部固定安装有第一转轴(4)，所述第一转轴(4)的中部穿插连接有两根第一连接杆(5)，两根所述第一连接杆(5)的一端均转动连接有滚轮(6)，两根所述第一连接杆(5)的另一端分别转动连接有第二连接杆(7)，两根所述第二连接杆(7)的另一端转动连接有金属转轴，两根所述第二连接杆(7)的另一端通过金属转轴转动连接有短杆(8)，所述矩形槽(3)内壁顶端的一侧和内壁的一侧开设有线槽(9)，所述线槽(9)的内部穿插连接有拉线(10)，所述拉线(10)的一端与短杆(8)的顶端固定连接，所述安装座(2)底端的一侧固定安装有安装条(11)，所述安装条(11)一侧的中部转动连接有收线盘(12)，所述收线盘(12)的外侧设置有固定板(13)，所述固定板(13)与安装条(11)一侧的中部固定连接，所述固定板(13)的内部固定安装有电机(14)，所述电机(14)的输出轴端与收线盘(12)一侧的中部固定连接，所述矩形槽(3)内壁两侧的底部滑动安装有第一防辐射板(15)，所述第一防辐射板(15)顶端的中部开设有第一滑槽，两个所述滚轮分别滑动安装于第一滑槽内部的对应位置，所述玻璃板(1)的底部对称设置有安装座(2)，底部所述安装座(2)的顶部滑动安装有第二防辐射板(16)；

所述第一防辐射板(15)底端的两侧均固定安装有缓冲柱(17)，所述第二防辐射板(16)顶端的两侧均开设有缓冲槽(18)，所述第一防辐射板(15)底端的中部固定安装有限位底座(20)，所述限位底座(20)底端的两侧均固定安装有卡板(21)，两块所述卡板(21)内侧的底部均穿插连接有两个限位卡块(22)，两个所述限位卡块(22)的内侧均转动连接有拉杆(23)，两根所述拉杆(23)的顶部设置有第二转轴(24)，所述第二转轴(24)与两根拉杆(23)的一端穿插连接，所述拉杆(23)滑动安装于两块卡板(21)之间的底部，所述第二防辐射板(16)顶端的中部开设有限位槽(25)，所述第二防辐射板(16)两侧的顶部均开设有开口槽(26)，所述开口槽(26)均与限位槽(25)贯通。

2.根据权利要求1所述的一种放射科用防CT辐射操作室隔离装置，其特征在于：所述固定板(13)的外侧固定安装有电机控制开关。

3.根据权利要求1所述的一种放射科用防CT辐射操作室隔离装置，其特征在于：所述收线盘(12)的两侧分别与顶部和底部的拉线(10)固定连接。

4.根据权利要求1所述的一种放射科用防CT辐射操作室隔离装置，其特征在于：所述第一防辐射板(15)顶端的两侧固定安装有第一弹簧，两根所述第一弹簧的顶端分别与矩形槽(3)内壁顶端的对应位置固定连接。

5.根据权利要求1所述的一种放射科用防CT辐射操作室隔离装置，其特征在于：两个所述缓冲槽(18)内壁的底端均固定安装有第二弹簧，两根所述第二弹簧的顶端均固定安装有缓冲块(19)。

6.根据权利要求1所述的一种放射科用防CT辐射操作室隔离装置，其特征在于：所述线槽(9)的两个拐角处均转动安装有滑轮，所述拉线(10)依次绕过两个滑轮的顶部。

7.根据权利要求1所述的一种放射科用防CT辐射操作室隔离装置，其特征在于：所述玻璃板(1)一侧的两边侧均固定安装有防辐射薄板(27)。

8.根据权利要求1所述的一种放射科用防CT辐射操作室隔离装置，其特征在于：两个所述限位卡块(22)之间固定安装有第三弹簧。

说明书

技术领域

本实用新型涉及CT辐射隔离技术领域，更具体地说，本实用新型涉及一种放射科用防CT辐射操作室隔离装置。

背景技术

CT是一种电子计算机断层扫描，它是利用精确准直的X线束、γ射线、超声波等，与灵敏度极高的探测器一同围绕人体的某一部位作一个接一个的断面扫描，具有扫描时间快，图像清晰等特点，可用于多种疾病的检查，在进行CT检查的时候会产生很多的对人体有害的射线，所以在检测的时候需要对射线进行隔断。

专利申请公布号为CN109192349A的发明专利公开了一种放射科用防CT辐射操作室隔离装置，包括外壳、玻璃、凹槽和转轴，所述外壳的一侧设置有第一防护层，所述第一防护层与外壳的连接处设置有第二防护层，所述玻璃设置于外壳的垂直方向的一侧，且玻璃的内部设置有第三防护层，所述凹槽设置于远离玻璃的外壳的内部一侧。所述凹槽的内部设置有铅板，所述铅板靠近外壳的一侧设置有滑块，所述滑块的内部贯穿有升降杆滑槽，所述升降杆滑槽的内部设置有升降杆，所述升降杆远离滑块的一端设置有第一齿轮。该放射科用防CT辐射操作室隔离装置，通过外壳上的第一防护层和第二防护层，可以在该装置使用的时候更好的阻挡射线的穿透，且玻璃内部的第三防护层的铅丝网可以减少射线的穿透量。

虽然该装置能够满足基本的防辐射要求，但是在实际的使用过程中仍然存在一些缺陷，如该装置的结构复杂，需要使用该装置时防辐射板的收放操作比较费力，且收放效率低，耗费时间长。

实用新型内容

为了克服现有技术的上述缺陷，本实用新型的实施例提供一种放射科用防CT辐射操作室隔离装置，通过设置的第一连接杆、滚轮、第二连接杆、短杆、线槽、拉线、安装条等，通过这种设置，使防辐射板的收放操作轻松省力，提高了收放效率，缩短了收放用时,通过设置的缓冲柱、缓冲槽、缓冲板、限位卡块等，通过这种设置，能够缓冲第一防辐射板和第二防辐射板卡合时的冲击力，同时能防止进行CT拍摄的过程中第一防辐射板和第二防辐射板相互分离。

为实现上述目的，本实用新型提供如下技术方案：一种放射科用防CT辐射操作室隔离装置，包括玻璃板，所述玻璃板的顶端固定安装有安装座，所述安装座的内部开设有矩形槽，所述矩形槽内壁两侧的中部固定安装有第一转轴，所述第一转轴的中部穿插连接有两根第一连接杆，两根所述第一连接杆的一端均转动连接有滚轮，两根所述第一连接杆的另一端分别转动连接有第二连接杆，两根所述第二连接杆的另一端转动连接有金属转轴，两根所述第二连接杆的另一端通过金属转轴转动连接有短杆，所述矩形槽内壁顶端的一侧和内壁的一侧开设有线槽，所述线槽的内部穿插连接有拉线，所述拉线的一端与短杆的顶端固定连接，所述安装座底端的一侧固定安装有安装条，所述安装条一侧的中部转动连接有收线盘，所述收线盘的外侧设置有固定板，所述固定板与安装条一侧的中部固定连接，所述固定板的内部固定安装有电机，所述电机的输出轴端与收线盘一侧的中部固定连接，所述矩形槽内壁两侧的底部滑动安装有第一防辐射板，所述第一防辐射板顶端的中部开设有第一滑槽，两个所述滚轮分别滑动安装于第一滑槽内部的对应位置，所述玻璃板的底部对称设置有安装座，底部所述安装座的顶部滑动安装有第二防辐射板；

所述第一防辐射板底端的两侧均固定安装有缓冲柱，所述第二防辐射板顶端的两侧均开设有缓冲槽，所述第一防辐射板底端的中部固定安装有限位底座，所述限位底座底端的两侧均固定安装有卡板，两块所述卡板内侧的底部均穿插连接有两个限位卡块，两个所述限位卡块的内侧均转动连接有拉杆，两根所述拉杆的顶部设置有第二转轴，所述第二转轴与两根拉杆的一端穿插连接，所述拉杆滑动安装于两块卡板之间的底部，所述第二防辐射板顶端的中部开设有限位槽，所述第二防辐射板两侧的顶部均开设有开口槽，所述开口槽均与限位槽贯通。

在一个优选地实施方式中，所述固定板的外侧固定安装有电机控制开关。

在一个优选地实施方式中，所述收线盘的两侧分别与顶部和底部的拉线固定连接。

在一个优选地实施方式中，所述第一防辐射板顶端的两侧固定安装有第一弹簧，两根所述第一弹簧的顶端分别与矩形槽内壁顶端的对应位置固定连接。

在一个优选地实施方式中，两个所述缓冲槽内壁的底端均固定安装有第二弹簧，两根所述第二弹簧的顶端均固定安装有缓冲块。

在一个优选地实施方式中，所述线槽的两个拐角处均转动安装有滑轮，所述拉线依次绕过两个滑轮的顶部。

在一个优选地实施方式中，所述玻璃板一侧的两边侧均固定安装有防辐射薄板。

在一个优选地实施方式中，两个所述限位卡块之间固定安装有第三弹簧。

本实用新型的技术效果和优点：

1、通过设置的第一连接杆、滚轮、第二连接杆、短杆、线槽、拉线、安装条等，使防辐射板的收放操作轻松省力，提高了收放效率，缩短了收放用时；

2、通过设置的缓冲柱、缓冲槽、缓冲板、限位卡块等，能够缓冲第一防辐射板和第二防辐射板卡合时的冲击力，同时能防止进行CT拍摄的过程中第一防辐射板和第二防辐射板相互分离。

附图说明

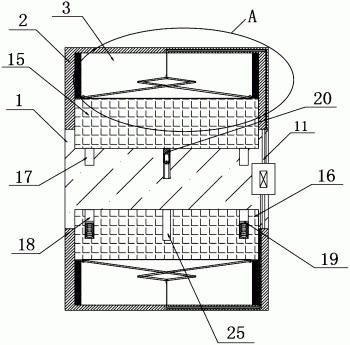

图1为本实用新型的结构示意图。

图2为本实用新型的侧视图。

图3为本实用新型图1位于A处的局部放大图。

图4为本实用新型拉线与收线盘连接后的主视图。

图5为本实用新型安装条与固定板的连接结构示意图。

图6为本实用新型的主视图。

图7为本实用新型限位底座与卡板连接后的主视图。

图8为本实用新型限位底座与卡板连接后的侧视图。

图9为本实用新型限位底座与卡板连接后的内部结构示意图。

附图标记为：1玻璃板、2安装座、3矩形槽、4第一转轴、5第一连接杆、6滚轮、7第二连接杆、8短杆、9线槽、10拉线、11安装条、12收线盘、13固定板、14电机、15第一防辐射板、16第二防辐射板、17缓冲柱、18缓冲槽、19缓冲板、20限位底座、21卡板、22限位卡块、23拉杆、24第二转轴、25限位槽、26开口槽、27防辐射薄板。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

根据图1-6所示的一种放射科用防CT辐射操作室隔离装置，包括玻璃板1，所述玻璃板1的顶端固定安装有安装座2，所述安装座2的内部开设有矩形槽3，所述矩形槽3内壁两侧的中部固定安装有第一转轴4，所述第一转轴4的中部穿插连接有两根第一连接杆5，两根所述第一连接杆5的一端均转动连接有滚轮6，两根所述第一连接杆5的另一端分别转动连接有第二连接杆7，两根所述第二连接杆7的另一端转动连接有金属转轴，两根所述第二连接杆7的另一端通过金属转轴转动连接有短杆8，所述矩形槽3内壁顶端的一侧和内壁的一侧开设有线槽9，所述线槽9的内部穿插连接有拉线10，所述拉线10的一端与短杆8的顶端固定连接，所述安装座2底端的一侧固定安装有安装条11，所述安装条11一侧的中部转动连接有收线盘12，所述收线盘12的外侧设置有固定板13，所述固定板13与安装条11一侧的中部固定连接，所述固定板13的内部固定安装有电机14，所述电机14的输出轴端与收线盘12一侧的中部固定连接，所述矩形槽3内壁两侧的底部滑动安装有第一防辐射板15，所述第一防辐射板15顶端的中部开设有第一滑槽，两个所述滚轮分别滑动安装于第一滑槽内部的对应位置，所述玻璃板1的底部对称设置有安装座2，底部所述安装座2的顶部滑动安装有第二防辐射板16；

所述固定板13的外侧固定安装有电机控制开关；

所述收线盘12的两侧分别与顶部和底部的拉线10固定连接；

所述第一防辐射板15顶端的两侧固定安装有第一弹簧，两根所述第一弹簧的顶端分别与矩形槽3内壁顶端的对应位置固定连接；

所述线槽9的两个拐角处均转动安装有滑轮，所述拉线10依次绕过两个滑轮的顶部。

实施方式具体为：通过设置的第一连接杆5、滚轮6、第二连接杆7、短杆8、线槽9、拉线10、安装条11等，使用该装置时，首先将该装置嵌设到操作室对应的墙体中，其中贴有防辐射薄板27的一侧位于操作室的内部，CT拍摄前，启动电机14，电机14带动收线盘12转动，收线盘12将拉线10缠绕到收线盘12上，从而不断将拉线10向下拉动，拉线10拉动短杆8上移，短杆8带动两根第二连接杆7上移，两根第二连接杆7分别拉动对应第一连接杆5的一端上移，两根第一连接杆5绕第一转轴4转动，从而第一连接杆5的底端的滚轮6在对应的滑槽中滑动靠拢，并推动对应的第一防辐射板15和第二防辐射板16克服第一弹簧的拉力慢慢靠拢，最终第一防辐射板15和第二防辐射板16合到一起，防止辐射进入操作室，拍摄结束后，反转电机14，使第一防辐射板15和第二防辐射板16分别收进对应的矩形槽3的内部，通过这种设置，使防辐射板的收放操作轻松省力，提高了收放效率，缩短了收放用时。

根据图7-9所示的一种放射科用防CT辐射操作室隔离装置，所述第一防辐射板15底端的两侧均固定安装有缓冲柱17，所述第二防辐射板16顶端的两侧均开设有缓冲槽18，所述第一防辐射板15底端的中部固定安装有限位底座20，所述限位底座20底端的两侧均固定安装有卡板21，两块所述卡板21内侧的底部均穿插连接有两个限位卡块22，两个所述限位卡块22的内侧均转动连接有拉杆23，两根所述拉杆23的顶部设置有第二转轴24，所述第二转轴24与两根拉杆23的一端穿插连接，所述拉杆23滑动安装于两块卡板21之间的底部，所述第二防辐射板16顶端的中部开设有限位槽25，所述第二防辐射板16两侧的顶部均开设有开口槽26，所述开口槽26均与限位槽25贯通；

两个所述缓冲槽18内壁的底端均固定安装有第二弹簧，两根所述第二弹簧的顶端均固定安装有缓冲块19；

所述玻璃板1一侧的两边侧均固定安装有防辐射薄板27；

两个所述限位卡块22之间固定安装有第三弹簧。

实施方式具体为：通过设置的缓冲柱17、缓冲槽18、缓冲板19、限位卡块22等，当第一防辐射板15和第二防辐射板16卡合时，两个缓冲柱17分别穿插到对应的缓冲槽18中，缓冲柱17下落过程中首先抵住对应的缓冲板19，第二弹簧慢慢压缩，缓冲第一防辐射板15和第二防辐射板16卡合时的冲击力，限位卡板21穿插到限位槽25中，两根限位卡块22分别卡到对应的开口槽26中，防止第一防辐射板15和第二防辐射板16分开，拍摄结束后，按住限位卡块22，使两个限位卡块22之间的第三弹簧压缩，同时两个拉杆23之间的角度变小，第二转轴24在卡板21内侧的滑槽中滑动，通过这种设置，能够缓冲第一防辐射板15和第二防辐射板16卡合时的冲击力，同时能防止进行CT拍摄的过程中第一防辐射板15和第二防辐射板16相互分离。

本实用新型工作原理：

参照说明书附图1-9，启动电机14，电机14带动收线盘12转动，收线盘12将拉线10缠绕到收线盘12上，从而不断将拉线10向下拉动，最终第一防辐射板15和第二防辐射板16合到一起，防止辐射进入操作室，拍摄结束后，反转电机14，使第一防辐射板15和第二防辐射板16分别收进对应的矩形槽3的内部，当第一防辐射板15和第二防辐射板16卡合时，第二弹簧慢慢压缩，缓冲第一防辐射板15和第二防辐射板16卡合时的冲击力，两根限位卡块22分别卡到对应的开口槽26中，防止第一防辐射板15和第二防辐射板16分开。

最后应说明的几点是：首先，在本申请的描述中，需要说明的是，除非另有规定和限定，术语“安装”、“相连”、“连接”应做广义理解，可以是机械连接或电连接，也可以是两个元件内部的连通，可以是直接相连，“上”、“下”、“左”、“右”等仅用于表示相对位置关系，当被描述对象的绝对位置改变，则相对位置关系可能发生改变；

其次：本实用新型公开实施例附图中，只涉及到与本公开实施例涉及到的结构，其他结构可参考通常设计，在不冲突情况下，本实用新型同一实施例及不同实施例可以相互组合；

最后：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
