专利摘要

本发明公开了一种电气自动化开关，包括外壳、正反电机和抬升台，所述外壳左侧外端安装有启动按钮，所述正反电机的右侧输出轴上固定有螺纹管，螺纹管右侧穿插有螺纹杆，螺纹杆右端固定推头，推头上端右侧拐角处设置呈倾斜第一滑面，所述抬升台下端左侧拐角配合第一滑面设有第二滑面，抬升台上端安装有第二触片，第二触片右侧固定有第一触头底座，第一触头底座上端设有第一触头，第一触头上端配合设有第一触片，第一触片左侧固定有第二触头底座，第二触头底座下端第二触头。本发明电气自动化开关，操作简单方便，自动化程度高，节省运行时间。

权利要求

1.一种电气自动化开关，包括外壳(1)、正反电机(3)和抬升台(9)，其特征在于，所述外壳(1)左侧外端安装有启动按钮(2)，外壳(1)内部固定有绝缘板(5)，绝缘板(5)上端设有第一滑轨(6)，所述正反电机(3)固定在外壳(1)内部的左侧壳上，正反电机(3)的右侧输出轴上固定有螺纹管(4)，螺纹管(4)右侧穿插有螺纹杆(7)，螺纹杆(7)左端和螺纹管(4)之间设有伸缩杆(19)，螺纹杆(7)右端固定推头(10)，推头(10)上端右侧拐角处设置呈倾斜第一滑面，推头(10)下端固定有第一滑杆(8)，第一滑杆(8)下端固定有第一滑块(20)，第一滑块(20)设置在第一滑轨(6)内部，所述抬升台(9)下端左侧拐角配合第一滑面设有第二滑面，抬升台(9)右端固定有第二滑杆(11)，第二滑杆(11)右端固定有第二滑块，第二滑块穿插在第二滑轨(12)中，第二滑轨(12)右侧固定在外壳(1)的内部外壳上，抬升台(9)上端安装有第二触片(18)，第二触片(18)右侧的抬升台(9)上固定有第一触头底座(13)，第一触头底座(13)上端设有第一触头(14)，第一触头(14)上端配合设有第一触片(16)，第一触片(16)固定在外壳(1)顶部内侧，第一触片(16)左侧外壳(1)上固定有第二触头底座(17)，第二触头底座(17)下端第二触头(15)。

2.根据权利要求1所述的一种电气自动化开关，其特征在于，所述第一滑轨(6)的横截面设置呈“凸”字型。

3.根据权利要求1所述的一种电气自动化开关，其特征在于，所述伸缩杆(19)与螺纹管(4)和螺纹杆(7)都是通过轴承进行转动固定。

4.根据权利要求1所述的一种电气自动化开关，其特征在于，所述外壳(1)外部包裹有一层绝缘材料。

5.根据权利要求1所述的一种电气自动化开关，其特征在于，所述第二滑杆(11)设置有两个。

说明书

技术领域

本发明涉及一种开关，具体是一种电气自动化开关。

背景技术

开关的词语解释为开启和关闭。它还是指一个可以使电路开路、使电流中断或使其流到其他电路的电子元件。最常见的开关是让人操作的机电设备，其中有一个或数个电子接点。接点的“闭合”(closed)表示电子接点导通，允许电流流过；开关的“开路”(open)表示电子接点不导通形成开路，不允许电流流过。

目前，在工业，电气等领域自动化被越来越多的实现，自动化在使用和生产方面占了较大的优势，其节省人力，减少了设备的运行时间，但在实际的运行过程中受到较多的限制，其无法使用一般的旋钮开关，只能在一个规定的弧度范围内进行电气开关的控制，这样会造成自动化程度变低。

发明内容

本发明的目的在于提供一种电气自动化开关，以解决上述背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案：

一种电气自动化开关，包括外壳、正反电机和抬升台，所述外壳左侧外端安装有启动按钮，外壳内部固定有绝缘板，绝缘板上端设有第一滑轨，所述正反电机固定在外壳内部的左侧壳上，正反电机的右侧输出轴上固定有螺纹管，螺纹管右侧穿插有螺纹杆，螺纹杆左端和螺纹管之间设有伸缩杆，螺纹杆右端固定推头，推头上端右侧拐角处设置呈倾斜第一滑面，推头下端固定有第一滑杆，第一滑杆下端固定有第一滑块，第一滑块设置在第一滑轨内部，所述抬升台下端左侧拐角配合第一滑面设有第二滑面，抬升台右端固定有第二滑杆，第二滑杆右端固定有第二滑块，第二滑块穿插在第二滑轨中，第二滑轨右侧固定在外壳的内部外壳上，抬升台上端安装有第二触片，第二触片右侧的抬升台上固定有第一触头底座，第一触头底座上端设有第一触头，第一触头上端配合设有第一触片，第一触片固定在外壳顶部内侧，第一触片左侧外壳上固定有第二触头底座，第二触头底座下端第二触头。

作为本发明进一步的方案：所述第一滑轨的横截面设置呈“凸”字型。

作为本发明再进一步的方案：所述伸缩杆与螺纹管和螺纹杆都是通过轴承进行转动固定。

作为本发明再进一步的方案：所述外壳外部包裹有一层绝缘材料。

作为本发明再进一步的方案：所述第二滑杆设置有两个。

与现有技术相比，本发明的有益效果是：

本发明电气自动化开关，使用时，通过启动按钮启动正反电机，正反电机带动螺纹管转动，螺纹管和正反电机配合螺纹传动，实现推头带动第一滑杆向前运动，第一滑面和第二滑面相互作用将抬升台抬升，抬升台沿着第二滑轨抬升，第一触头和第一触片连通，第二触头和第二触片连通，进而实现连通，启动启动按钮反正，下放抬升台，实现断开，操作简单方便，自动化程度高，节省运行时间。

附图说明

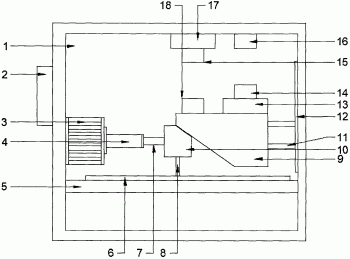

图1为一种电气自动化开关的结构示意图。

图2为一种电气自动化开关中螺纹杆和螺纹管的结构示意图。

图3为一种电气自动化开关中第一滑轨横向剖面图。

其中：外壳1、启动按钮2、正反电机3、螺纹管4、绝缘板5、第一滑轨6、螺纹杆7、第一滑杆8、抬升台9、推头10、第二滑杆11、第二滑轨12、第一触头底座13、第一触头14、第二触头15、第一触片16、第二触头底座17、第二触片18、伸缩杆19、第一滑块20。

具体实施方式

下面结合具体实施方式对本发明的技术方案作进一步详细地说明。

在本发明的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。此外，术语“第一”、“第二”等仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”等的特征可以明示或者隐含地包括一个或者更多个该特征。在本发明的描述中，除非另有说明，“多个”的含义是两个或两个以上。

在本发明的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以通过具体情况理解上述术语在本发明中的具体含义。

请参阅图1-3，一种电气自动化开关，包括外壳1、正反电机3和抬升台9，所述外壳1外部包裹有一层绝缘材料，外壳1左侧外端安装有启动按钮2，外壳1内部固定有绝缘板 5，绝缘板5上端设有第一滑轨6，第一滑轨6的横截面设置呈“凸”字型，所述正反电机3 固定在外壳1内部的左侧壳上，正反电机3的右侧输出轴上固定有螺纹管4，螺纹管4右侧穿插有螺纹杆7，螺纹杆7左端和螺纹管4之间设有伸缩杆19，伸缩杆19与螺纹管4和螺纹杆7都是通过轴承进行转动固定，螺纹杆7右端固定推头10，推头10上端右侧拐角处设置呈倾斜第一滑面，推头10下端固定有第一滑杆8，第一滑杆8下端固定有第一滑块20，第一滑块20设置在第一滑轨6内部，所述抬升台9下端左侧拐角配合第一滑面设有第二滑面，抬升台9右端固定有第二滑杆11，第二滑杆11设置有两个，第二滑杆11右端固定有第二滑块，第二滑块穿插在第二滑轨12中，第二滑轨12右侧固定在外壳1的内部外壳上，抬升台9上端安装有第二触片18，第二触片18右侧的抬升台9上固定有第一触头底座 13，第一触头底座13上端设有第一触头14，第一触头14上端配合设有第一触片16，第一触片16固定在外壳1顶部内侧，第一触片16左侧外壳1上固定有第二触头底座17，第二触头底座17下端第二触头15，使用时，通过启动按钮2启动正反电机3，正反电机3带动螺纹管4转动，螺纹管4和正反电机3配合螺纹传动，实现推头10带动第一滑杆8向前运动，第一滑面和第二滑面相互作用将抬升台9抬升，抬升台9沿着第二滑轨12抬升，第一触头14和第一触片16连通，第二触头15和第二触片18连通，进而实现连通，启动启动按钮2反正，下放抬升台9，实现断开，操作简单方便，自动化程度高，节省运行时间。

本发明的工作原理是：本发明电气自动化开关，使用时，通过启动按钮启动正反电机，正反电机带动螺纹管转动，螺纹管和正反电机配合螺纹传动，实现推头带动第一滑杆向前运动，第一滑面和第二滑面相互作用将抬升台抬升，抬升台沿着第二滑轨抬升，第一触头和第一触片连通，第二触头和第二触片连通，进而实现连通，启动启动按钮反正，下放抬升台，实现断开，操作简单方便，自动化程度高，节省运行时间。

上面对本发明的较佳实施方式作了详细说明，但是本发明并不限于上述实施方式，在本领域的普通技术人员所具备的知识范围内，还可以在不脱离本发明宗旨的前提下作出各种变化。
