专利摘要

本实用新型公开了一种环形绕组永磁直流无刷电机，包括定子、环形绕组、转子、和转轴。还公开了双面开槽、单面开槽和无槽等三种环形绕组永磁直流无刷电机的定子结构。本实用新型的有益效果在于，采用环形绕组不仅增大散热面积，同时有一半绕组直接暴露在空气中，散热效果更佳；同时该电机具有结构简单、控制精度高、可靠性高和容错能力强等优势。

权利要求

1.一种环形绕组永磁直流无刷电机，其特征在于：包括定子、环形绕组、转子和转轴；所述定子为一个圆筒状定子铁芯；所述环形绕组两个圈边径向对应均匀分布于定子铁芯内外表面上；所述转子位于所述定子内，所述定子与所述转子之间设有径向气隙。

2.根据权利要求1所述的环形绕组永磁直流无刷电机，其特征在于：定子内表面或外表面均匀分布着沿其径向凸出的定子齿身，相邻两个定子齿身之间形成定子槽；所述环形绕组的一个圈边设置于内侧或外侧定子槽内，另一个圈边设置于与定子槽径向相对应的所述定子铁芯的外表面或内表面上。

3.根据权利要求1所述的环形绕组永磁直流无刷电机，其特征在于：定子内表面和外表面均匀分布着沿其径向凸出的定子齿身，每面相邻的两个定子齿身之间形成定子槽，两面定子槽径向一一对应；径向相对应的两个定子槽内缠绕有环形绕组。

说明书

技术领域：

本实用新型涉及永磁直流无刷电机技术领域，特别是涉及一种环形绕组永磁直流无刷电机。

背景技术：

现有技术的永磁直流无刷电机的定子绕组通常绕在靠近转子的定子齿上，这种绕组均在定子靠近转子的一侧，因此绕组利用率比较高。不过缺点也比较明显，这种绕组散热性能不好，而对于永磁直流无刷电机来说，当需求功率较高，工况比较恶劣的情况下，永磁直流无刷电机的电流较大，铁芯的涡流损耗也随之增大，从而定子磁芯和绕线温升也较高，而永磁直流无刷电机的通风散热部件比较复杂或成本较高。

实用新型内容：

针对现有技术的现状，本实用新型的目的在于提供了一种环形绕组永磁直流无刷电机，该电机不仅结构简单、控制精度高、可靠性高、容错能力强，而且具有更好的散热能力。

为了实现上述目的，本实用新型的技术方案是：一种环形绕组永磁直流无刷电机，包括定子、环形绕组、转子和转轴；所述定子为一个圆筒状定子铁芯；所述环形绕组两个圈边径向对应均匀分布于定子铁芯内外表面上；所述转子位于所述定子内，所述定子与所述转子之间设有径向气隙。

作为上述技术方案的改进，定子内表面或外表面均匀分布着沿其径向凸出的定子齿身，相邻两个定子齿身之间形成定子槽；所述环形绕组的一个圈边设置于内侧或外侧定子槽内，另一个圈边设置于与定子槽径向相对应的所述定子铁芯的外表面或内表面上。

作为上述技术方案的改进，定子内表面和外表面均匀分布着沿其径向凸出的定子齿身，每面相邻的两个定子齿身之间形成定子槽，两面定子槽径向一一对应；径向相对应的两个定子槽内缠绕有环形绕组。

本实用新型的有益效果在于，采用环形绕组不仅增大散热面积，同时有一半绕组直接暴露在空气中，散热效果更佳；同时该电机具有结构简单、控制精度高、可靠性高和容错能力强等优势。

附图说明：

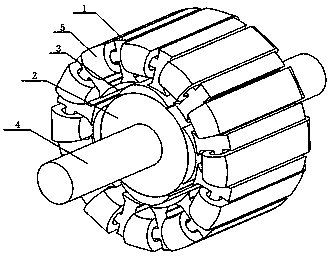

图1为本实用新型所述环形绕组永磁直流无刷电机的整体结构示意图；

图2为本实用新型所述环形绕组永磁直流无刷电机无槽定子结构的示意图；

图3为本实用新型所述环形绕组永磁直流无刷电机双面开槽定子结构的示意图；

图4为本实用新型所述环形绕组永磁直流无刷电机单面开槽定子结构的示意图；

图中，1定子，10无槽定子铁芯，11单面开槽定子铁芯，12双面开槽定子铁芯，13定子齿身，2转子，3气隙，4转轴，5环形绕组

具体实施方式：

下面结合附图，通过对本实用新型的具体实施方式详细描述，将使本实用新型的技术方案及其他有益效果显而易见。应当理解，所述的具体实施例引用以解释本实用新型的并不用于限定本实用新型。

具体实施方式：参考图1至图4，如图1所示为本实用新型的环形绕组永磁直流无刷电机实施例的整体机构结构图，包括定子1、环形绕组5、转子2和转轴4，其中所述转子2位于定子1的内侧，所述定子1与所述转子2之间设有一定厚度的径向气隙3。

图2-图4所示为本实用新型环形绕组永磁直流无刷电机不同定子结构的示意图。

作为本申请的其中一种情况，如图2所示，当所述定子1为无槽定子铁芯10时，定子1仅为一个圆筒状定子铁芯；所述环形绕组5两个圈边径向对应设置于定子铁芯10内外表面上；

作为本申请的其中一种情况，如图3所示，当所述定子1为单面开槽定子铁芯11时，定子铁芯11内表面（或外表面）均匀分布着沿其径向凸出的定子齿身13，相邻两个定子齿身13之间形成定子槽；所述环形绕组5的一个圈边设置于内侧（或外侧）定子槽内，另一个圈边设置于与定子槽径向相对应的所述定子铁芯11的外表面（或内表面）上；

作为本申请的其中一种情况，如图4所示，当所述定子1为双面开槽定子铁芯12时，每面均匀分布着沿其径向凸出的定子齿身13，每面相邻的两个定子齿身13之间形成定子槽，两面定子槽径向相对应；所述环形绕组5缠绕在每两个径向相对应的定子槽中。
