专利摘要

本实用新型公开了一种离心式端面驱动顶尖，包括夹具体；多根拨爪，其设置于夹具体内并均沿该夹具体轴向延伸且沿以该夹具体的轴心为中心的圆周周向均布，其均能够沿该夹具体轴向往复移动，其前端均伸出该夹具体的前端面；与拨爪一一对应设置于夹具体内并能够沿该夹具体的径向往复移动的离心重块；与拨爪及离心重块一一对应的杠杆，该杠杆的一端分别与对应离心重块活动连接；与拨爪及杠杆一一对应并设置于所述夹具体内的楔块，该楔块与该拨爪之间构成斜楔机构，杠杆的另一端分别与对应楔块活动连接并驱动该楔块能够沿该夹具体的径向往复移动。它的拨爪灵敏性高且附着力强，能给工件随机床主轴旋转提供更大的扭矩，夹紧可靠。

权利要求

1. 一种离心式端面驱动顶尖，包括

夹具体；

多根拨爪，其设置于所述夹具体内并均沿该夹具体轴向延伸且沿以该夹具体的轴心为中心的圆周周向均布，其均能够沿该夹具体轴向往复移动，其前端均伸出该夹具体的前端面；

与所述拨爪一一对应设置于所述夹具体内并能够沿该夹具体的径向往复移动的离心重块；

与所述拨爪及离心重块一一对应的杠杆，该杠杆的一端分别与对应离心重块活动连接；

其特征在于，还包括与所述拨爪及杠杆一一对应并设置于所述夹具体内的楔块，该楔块与该拨爪之间构成斜楔机构，所述杠杆的另一端分别与对应楔块活动连接并驱动该楔块能够沿该夹具体的径向往复移动。

2.根据权利要求1所述的离心式端面驱动顶尖，其特征在于，所述楔块的斜楔面与所述拨爪的尾端端面接触。

3.根据权利要求2所述的离心式端面驱动顶尖，其特征在于，所述拨爪的尾端端面具有与所述楔块的斜楔面滑动配合的斜面。

4.根据权利要求1、2或3所述的离心式端面驱动顶尖，其特征在于，所述杠杆与对应楔块连接的那端具有第一杵头，该楔块具有与该第一杵头配合连接的第一臼窝。

5.根据权利要求4所述的离心式端面驱动顶尖，其特征在于，所述杠杆与对应离心重块连接的那端具有第二杵头，该离心重块具有与该第二杵头配合连接的第二臼窝。

6.根据权利要求1、2或3所述的离心式端面驱动顶尖，其特征在于，所述夹具体的后端的锥柄为莫氏锥柄。

说明书

技术领域

本实用新型涉及一种端面驱动顶尖，具体是涉及一种离心式端面驱动顶尖。

背景技术

端面驱动顶尖是一种新型的机床夹具，依靠顶尖和尾座顶尖定位工件，其拨爪前端的刃口微量嵌入工件端面使该工件随机床主轴旋转，从而完全替代了鸡心夹头和卡盘。端面驱动顶尖一次装夹即可完成各轴颈、端面、槽型和螺纹加工；在车铣中心上还可以一次完成键槽和油孔的加工，大大缩短了装夹辅助时间，和传统的卡盘装夹相比加工效率提高2倍以上。由于不需要再次装夹，同轴度和位置度更有保证，因而越来越广泛地应用于轴类零件的车削、磨削和齿形加工。中国专利文献公开了一种适应较小直径工件装夹的离心式端面驱动顶尖（公布号：CN 203170989 U，公开日：2013.09.04），其主要包括夹具体、柱塞、杠杆、柔性介质、离心重块、堵块、拨爪、前顶尖，三个拨爪的左腔装入柔性介质，三个离心重块装入夹具体内，堵块与离心重块横向固结在一起，三个拨爪围绕轴心，均匀的分布在夹具体内，相呈 120°的角度，三个柱塞通过浮动杠杆分别与离心重块相连，柱塞与拨爪之间充满着柔性介质。其优点是能很好地适应轴类零件的高速车削，提高工件相关表面之间的位置精度，结构简单紧凑，制造工艺性好，适用范围广。然而这种结构的离心式端面驱动顶尖也存在些问题，主要是其传动部件中的??柔性介质在被压缩时收缩需要经历一个时间过程，导致动力传递耗时长，灵敏性不高，且在动力传递过程中需要克服该柔性介质被压缩时产生的反作用力，致使离心重块产生的动力损耗较大，降低拨爪的附着力。

发明内容

本实用新型要解决的技术问题是：提供一种拨爪灵敏性高、附着力强且夹紧可靠的离心式端面驱动顶尖。

为了解决上述技术问题，本实用新型采用如下技术方案：

一种离心式端面驱动顶尖，包括

夹具体；

多根拨爪，其设置于所述夹具体内并均沿该夹具体轴向延伸且沿以该夹具体的轴心为中心的圆周周向均布，其均能够沿该夹具体轴向往复移动，其前端均伸出该夹具体的前端面；

与所述拨爪一一对应设置于所述夹具体内并能够沿该夹具体的径向往复移动的离心重块；

与所述拨爪及离心重块一一对应的杠杆，该杠杆的一端分别与对应离心重块活动连接；

还包括与所述拨爪及杠杆一一对应并设置于所述夹具体内的楔块，该楔块与该拨爪之间构成斜楔机构，所述杠杆的另一端分别与对应楔块活动连接并驱动该楔块能够沿该夹具体的径向往复移动。

所述楔块的斜楔面与所述拨爪的尾端端面接触。

所述拨爪的尾端端面具有与所述楔块的斜楔面滑动配合的斜面。

所述杠杆与对应楔块连接的那端具有第一杵头，该楔块具有与该第一杵头配合连接的第一臼窝。

所述杠杆与对应离心重块连接的那端具有第二杵头，该离心重块具有与该第二杵头配合连接的第二臼窝。

所述夹具体的后端的锥柄为莫氏锥柄。

本实用新型的有益技术效果是：

本实用新型的杠杆的一端与对应离心重块活动连接且该杠杆的另一端与对应楔块活动连接，该楔块与该拨爪之间构成斜楔机构，该斜楔机构中，楔块起为施力体，拨爪为受力体。用于工件加工时，离心重块在离心力的作用下沿夹具体径向向外移动，使杠杆绕其支点转动从而拨动楔块沿该夹具体的径向向内移动，楔块推动拨爪沿夹具体的轴向向其前端方向移动，从而使拨爪前端的刃口与所夹持的工件端面接触并微量嵌入其中，从而达到顶持工件的目的。由此可见，本实用新型采用楔块进行动力传递从而推动拨爪移动，而不像现有技术那样需通过柱塞和柔性介质进行动力传递，故动力传递耗时短，能够实现更快速地对工件进行顶持，拨爪灵敏性高，同时动力传递过程中动力损耗小，拨爪顶持工件的附着力强，使拨爪更快、更紧密顶持于工件的端面，能给工件随机床主轴旋转提供更大的扭矩，夹紧可靠。

附图说明

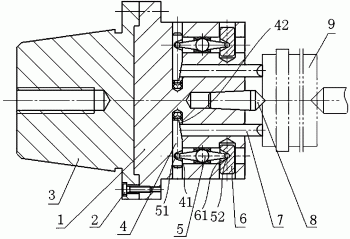

图1为本实用新型的结构示意图；

图2为图1的右视图。

具体实施方式

为能详细说明本实用新型的技术特征及功效，并可依照本说明书的内容来实现，下面结合附图对本实用新型的实施方式进一步说明。

图1示出了一种离心式端面驱动顶尖，包括夹具体1、莫氏锥柄3、楔块4、杠杆5、离心重块6、两根拨爪7及顶尖8。一并参加图2，两根拨爪7设置于夹具体1，均沿夹具体1轴向延伸，这些拨爪7的前端均伸出夹具体1的前端面，这些拨爪7沿以该夹具体1轴心为圆心的圆周周向均布并能够沿该夹具体1轴向往复移动。顶尖8设置于夹具体1内并沿该夹具体1的中轴线延伸并伸出夹具体1的前端面，顶尖8用于顶住工件9端面的中心进行定位。莫氏锥柄3通过螺钉2固定于夹具体1的后端面，工件加工时，用于插入机床主轴保证定心和自锁实现连接。离心重块6设置于夹具体1内并能够沿该夹具体1的径向往复移动并与拨爪7一一对应。楔块4与拨爪7及杠杆5一一对应并设置于夹具体1内，该楔块4能够楔入拨爪7的尾端端面与夹具体1的、与拨爪7的尾端端面相对的部位之间，从而使楔块4与拨爪7之间构成斜楔机构。杠杆5与拨爪7及离心重块6一一对应，每一杠杆5的一端具有第一杵头51，每一杠杆5的另一端具有第二杵头52，离心重块6上均具有与第二杵头适配的第二臼窝61，第二杵头52分别与对应离心重块6的第二臼窝61配合连接形成活动连接结构，楔块4上均具有与第一杵头51适配的第一臼窝41，杠杆5的第一杵头51与对应楔块4的第一臼窝41配合连接形成活动连接结构，在杠杆5的驱动下，楔块4均能够沿夹具体1的径向往复移动。

参见图1，为了使楔块4更容易楔入，在夹具体1内与拨爪7的尾端端面相对的部位之间，楔块4的斜楔面42与拨爪7的尾端端面接触。较佳的，拨爪7的尾端端面具有与楔块4的斜楔面42滑动配合的斜面。

需要说明的是，拨爪7的数量不是特定值，还可以是更多的多数，例如三根、四根等，只要沿以夹具体1轴心为圆心的圆周周向均布即可。杠杆5与离心重块6、楔块4之间的活动连接结构不限于杵头臼窝相互配合活动连接这种结构，例如它们之间可以铰接。本实用新型的部件应由硬质材料制成，如硬质金属（钢、铁）、硬质工程塑料等等。

另外还需要说明的是，上述具体实施方式中所描述的各个具体技术特征，在不矛盾的情况下，可以通过任何适合的方式进行组合。为了避免不必要的重复，本实用新型对各种可能的组合方式不再进行描述。

上面参照实施例对本实用新型进行了详细描述，是说明性的而不是限制性的，在不脱离本实用新型总体构思下的变化和修改，均在本实用新型的保护范围之内。
