专利摘要

本实用新型公开了一种回转形双排刀具可替换的切割机，包括箱体、外壳和内箱,所述外壳的内部固定连接有固定板，且固定板的左侧贯穿外壳并延伸至外壳的外部，所述固定板背面的两侧均转动连接有齿轮，且两个齿轮的表面之间通过链条传动连接，所述链条的表面与箱体的背面固定连接，本实用新型涉及切割设备技术领域。该回转形双排刀具可替换的切割机，通过推板、连动板、移动板、第一弹簧、滑轨以及滑块的配合设置，解决了目前这种切割机的刀具往往是焊接在切割机链条的表面，结构简单且不易拆卸以及固定的问题，避免了刀具损坏之后会影响切割机的正常使用的现状，提高了操作者的工作效率，增加了更多智能化的功能呢。

权利要求

1.一种回转形双排刀具可替换的切割机，包括箱体（1）、外壳（2）和内箱（3）,其特征在于：所述外壳（2）的内部固定连接有固定板（4），且固定板（4）的左侧贯穿外壳（2）并延伸至外壳（2）的外部，所述固定板（4）背面的两侧均转动连接有齿轮（5），且两个齿轮（5）的表面之间通过链条（6）传动连接，所述链条（6）的表面与箱体（1）的背面固定连接，所述箱体（1）内壁的两侧均开设有卡槽（7），所述内箱（3）的顶部固定连有切刀（8），且切刀（8）的顶端贯穿箱体（1）并延伸至箱体（1）的外部，所述内箱（3）内壁的顶部与底部均固定连接有滑轨（9），且滑轨（9）相对一面的两侧均滑动连接有滑块（10），所述滑块（10）相对的一侧之间固定连接有移动板（11），且两个移动板（11）相对的一侧之间固定连接有第一弹簧（12），所述移动板（11）另一侧的顶部固定连接有连动板（13），且移动板（11）另一侧的底部固定连接有推板（14），所述连动板（13）远离移动板（11）的一侧贯穿内箱（3）并延伸至内箱（3）的外部。

2.根据权利要求1所述的一种回转形双排刀具可替换的切割机，其特征在于：所述连动板（13）延伸至内箱（3）外部的一侧与卡槽（7）的内部活动连接，所述推板（14）远离移动板（11）的一侧从内到外依次贯穿内箱（3）和箱体（1）并延伸至箱体（1）的外部。

3.根据权利要求1所述的一种回转形双排刀具可替换的切割机，其特征在于：所述箱体（1）内壁底部的两侧均固定连接有套筒（15），且套筒（15）内壁的底部固定连接有第二弹簧（16）。

4.根据权利要求3所述的一种回转形双排刀具可替换的切割机，其特征在于：所述第二弹簧（16）的顶端固定连接有短板（17），且短板（17）的顶部固定连接有压杆（18），所述压杆（18）的顶端贯穿套筒（15）并延伸至套筒（15）的顶部，所述压杆（18）的顶端固定连接有底板（19），且底板（19）的顶部与内箱（3）的底部相接触。

5.根据权利要求1所述的一种回转形双排刀具可替换的切割机，其特征在于：所述箱体（1）两侧的底部均固定连接有支板（20），所述支板（20）远离箱体（1）的一侧活动连接有转动板（21），且转动板（21）的顶部固定连接有T形挡板（22），所述转动板（21）的顶部且位于T形挡板（22）的一侧贯穿有L形卡柱（23），所述L形卡柱（23）的表面且位于转动板（21）的顶部套设有复位弹簧（24）。

6.根据权利要求1所述的一种回转形双排刀具可替换的切割机，其特征在于：所述外壳（2）的右侧固定连接有第一把手（25），且第一把手（25）的表面套设有第一防滑套（26），所述外壳（2）的顶部固定连接有第二把手（27），且第二把手（27）的表面套设有第二防滑套（28），所述外壳（2）顶部的两侧均固定连接有垫板（29）。

说明书

技术领域

本实用新型涉及切割设备技术领域，具体为一种回转形双排刀具可替换的切割机。

背景技术

传统的切割机作为一种切割工具，具有很广的应用范围，可以用于切割很多金属或非金属材料，切割快捷方便，传统的切割机一般包括工作台、位于工作台上方的具有电机和锯片的切割单元、设置在工作台上用于给工件定位的护栏，也有一些特殊的切割机为了方便在野外作业，通常把切割机制作成回转形双排刀具的类型。

回转形双排刀具的切割机通常是体积较小，便于携带，但是这种切割机的刀具极其容易损坏，目前这种切割机的刀具往往是焊接在切割机链条的表面，结构简单且不易拆卸以及固定，刀具损坏之后会影响切割机的正常使用，降低了操作者的工作效率，缺少更多智能化的功能。

实用新型内容

针对现有技术的不足，本实用新型提供了一种回转形双排刀具可替换的切割机，解决了结构简单且不易拆卸以及固定，刀具损坏之后会影响切割机正常使用的问题。

为实现以上目的，本实用新型通过以下技术方案予以实现：一种回转形双排刀具可替换的切割机，包括箱体、外壳和内箱,所述外壳的内部固定连接有固定板，且固定板的左侧贯穿外壳并延伸至外壳的外部，所述固定板背面的两侧均转动连接有齿轮，且两个齿轮的表面之间通过链条传动连接，所述链条的表面与箱体的背面固定连接，所述箱体内壁的两侧均开设有卡槽，所述内箱的顶部固定连有切刀，且切刀的顶端贯穿箱体并延伸至箱体的外部，所述内箱内壁的顶部与底部均固定连接有滑轨，且滑轨相对一面的两侧均滑动连接有滑块，所述滑块相对的一侧之间固定连接有移动板，且两个移动板相对的一侧之间固定连接有第一弹簧，所述移动板另一侧的顶部固定连接有连动板，且移动板另一侧的底部固定连接有推板，所述连动板远离移动板的一侧贯穿内箱并延伸至内箱的外部。

优选的，所述连动板延伸至内箱外部的一侧与卡槽的内部活动连接，所述推板远离移动板的一侧从内到外依次贯穿内箱和箱体并延伸至箱体的外部。

优选的，所述箱体内壁底部的两侧均固定连接有套筒，且套筒内壁的底部固定连接有第二弹簧。

优选的，所述第二弹簧的顶端固定连接有短板，且短板的顶部固定连接有压杆，所述压杆的顶端贯穿套筒并延伸至套筒的顶部，所述压杆的顶端固定连接有底板，且底板的顶部与内箱的底部相接触。

优选的，所述箱体两侧的底部均固定连接有支板，所述支板远离箱体的一侧活动连接有转动板，且转动板的顶部固定连接有T形挡板，所述转动板的顶部且位于T形挡板的一侧贯穿有L形卡柱，所述L形卡柱的表面且位于转动板的顶部套设有复位弹簧。

优选的，所述外壳的右侧固定连接有第一把手，且第一把手的表面套设有第一防滑套，所述外壳的顶部固定连接有第二把手，且第二把手的表面套设有第二防滑套，所述外壳顶部的两侧均固定连接有垫板。

有益效果

本实用新型提供了一种回转形双排刀具可替换的切割机。具备以下有益效果：

（1）、该回转形双排刀具可替换的切割机，通过在外壳的内部固定连接有固定板，且固定板的左侧贯穿外壳并延伸至外壳的外部，固定板背面的两侧均转动连接有齿轮，且两个齿轮的表面之间通过链条传动连接，再分别通过推板、连动板、移动板、第一弹簧、滑轨以及滑块的配合设置，使内箱可以从箱体的内部拿出，解决了目前这种切割机的刀具往往是焊接在切割机链条的表面，结构简单且不易拆卸以及固定的问题，避免了刀具损坏之后会影响切割机的正常使用的现状，提高了操作者的工作效率，增加了更多智能化的功能呢。

（2）、该回转形双排刀具可替换的切割机，通过在箱体内壁底部的两侧均固定连接有套筒，且套筒内壁的底部固定连接有第二弹簧，第二弹簧的顶端固定连接有短板，且短板的顶部固定连接有压杆，压杆的顶端贯穿套筒并延伸至套筒的顶部，再通过内箱以及底板的配合设置，使切刀在与物体接触的时候有一小段缓冲的距离，解决了现有切割机结构简单，功能低下的问题，丰富了切割机的结构性。

附图说明

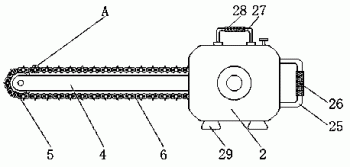

图1为本实用新型结构示意图；

图2为本实用新型图1中A处的局部放大图；

图3为本实用新型箱体结构的剖视图。

图中：1箱体、2外壳、3内箱、4固定板、5齿轮、6链条、7卡槽、8切刀、9滑轨、10滑块、11移动板、12第一弹簧、13连动板、14推板、15套筒、16第二弹簧、17短板、18压杆、19底板、20支板、21转动板、22 T形挡板、23 L形卡柱、24复位弹簧、25第一把手、26第一防滑套、27第二把手、28第二防滑套、29垫板。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种回转形双排刀具可替换的切割机，包括箱体1、外壳2和内箱3,外壳2的内部固定连接有固定板4，且固定板4的左侧贯穿外壳2并延伸至外壳2的外部，固定板4背面的两侧均转动连接有齿轮5，且两个齿轮5的表面之间通过链条6传动连接，链条6的表面与箱体1的背面固定连接，箱体1内壁的两侧均开设有卡槽7，内箱3的顶部固定连有切刀8，且切刀8的顶端贯穿箱体1并延伸至箱体1的外部，内箱3内壁的顶部与底部均固定连接有滑轨9，且滑轨9相对一面的两侧均滑动连接有滑块10，滑块10相对的一侧之间固定连接有移动板11，且两个移动板11相对的一侧之间固定连接有第一弹簧12，移动板11另一侧的顶部固定连接有连动板13，且移动板11另一侧的底部固定连接有推板14，连动板13远离移动板11的一侧贯穿内箱3并延伸至内箱3的外部，连动板13延伸至内箱3外部的一侧与卡槽7的内部活动连接，推板14远离移动板11的一侧从内到外依次贯穿内箱3和箱体1并延伸至箱体1的外部，箱体1内壁底部的两侧均固定连接有套筒15，且套筒15内壁的底部固定连接有第二弹簧16，第二弹簧16的顶端固定连接有短板17，且短板17的顶部固定连接有压杆18，压杆18的顶端贯穿套筒15并延伸至套筒15的顶部，保证了切刀8在与物料接触的时候有一个小段的缓冲，避免了切刀8的损坏，压杆18的顶端固定连接有底板19，且底板19的顶部与内箱3的底部相接触，箱体1两侧的底部均固定连接有支板20，支板20远离箱体1的一侧活动连接有转动板21，且转动板21的顶部固定连接有T形挡板22，转动板21的顶部且位于T形挡板22的一侧贯穿有L形卡柱23，L形卡柱23的表面且位于转动板21的顶部套设有复位弹簧24，L形卡柱23可以贯穿到推板14的内部，固定推板14，外壳2的右侧固定连接有第一把手25，且第一把手25的表面套设有第一防滑套26，外壳2的顶部固定连接有第二把手27，且第二把手27的表面套设有第二防滑套28，外壳2顶部的两侧均固定连接有垫板29，外壳2的顶部固定连接有切割机开关。

工作时，当切刀8损坏，关闭切割机，转动L型卡柱23，在复位弹簧24的弹力下，将L型卡柱23从推板14的内部弹起，拿出L型卡柱23，打开转动板21，向中间推动推板14，推板14的移动带动移动板11向中间移动，压缩第一弹簧12，移动板11带动连动板13从卡槽7的内部向中间移动，再向上拉起切刀8，将整个内箱3、连动板13以及推板14从箱体1的内部拿出，再把新的内箱3以及切刀8放入到箱体1内部，向中间推动推板14，推板14的移动带动移动板11向中间移动，压缩第一弹簧12，移动板11带动连动板13一起向中间移动，放在箱体1的内部，向箱体1的内部压动切刀8，使内箱3的底部与底板19的顶部接触、连动板13卡在卡槽7的内部和推板14的一侧从箱体1内延伸出来，再重新启动切割机即可。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
