专利摘要

本实用新型提供了一种裁剪钳，属于生活工具领域。裁剪钳包括钳本体、底座和裁剪块，钳本体包括第一钳体和第二钳体，第一钳体包括相互连接的第一作用部、第一连接部和第一手柄部，第一连接部位于第一作用部与第一手柄部之间，第二钳体包括相互连接的第二作用部、第二连接部和第二手柄部，第二连接部位于第二作用部与第二手柄部之间，第一连接部与第二连接部铰接，底座与第一作用部连接，裁剪块与第二作用部连接，裁剪块设置有对应底座的裁剪刃口；裁剪钳具有第一手柄部靠近第二手柄部且裁剪刃口靠近底座的第一状态，以及第一手柄部远离第二手柄部且裁剪刃口远离底座的第二状态。该裁剪钳能够很方便的进行圆角，完成裁剪。

权利要求

1.一种裁剪钳，其特征在于，包括钳本体、底座和裁剪块，所述钳本体包括第一钳体和第二钳体，所述第一钳体包括相互连接的第一作用部、第一连接部和第一手柄部，所述第一连接部位于所述第一作用部与所述第一手柄部之间，所述第二钳体包括相互连接的第二作用部、第二连接部和第二手柄部，所述第二连接部位于所述第二作用部与所述第二手柄部之间，所述第一连接部与所述第二连接部铰接，所述底座与所述第一作用部连接，所述裁剪块与所述第二作用部连接，所述裁剪块设置有对应所述底座的裁剪刃口；

所述裁剪钳具有所述第一手柄部靠近所述第二手柄部且所述裁剪刃口靠近所述底座的第一状态，以及所述第一手柄部远离所述第二手柄部且所述裁剪刃口远离所述底座的第二状态。

2.根据权利要求1所述的裁剪钳，其特征在于，所述第一连接部相对于所述第一手柄部靠近所述第一作用部，所述第二连接部相对于所述第二手柄部靠近所述第二作用部。

3.根据权利要求1所述的裁剪钳，其特征在于，所述第二作用部的一侧设置有凹槽，所述裁剪块设置有凸起，所述凸起卡设于所述凹槽内且使所述裁剪块与所述第二作用部相对固定。

4.根据权利要求3所述的裁剪钳，其特征在于，所述凹槽为方形槽，所述凸起为方形凸起。

5.根据权利要求3所述的裁剪钳，其特征在于，所述裁剪块与所述第二作用部通过磁性吸附作用连接。

6.根据权利要求5所述的裁剪钳，其特征在于，所述凸起为磁铁块，所述第二作用部采用能够被磁铁吸引的材料制成。

7.根据权利要求5所述的裁剪钳，其特征在于，所述第二作用部为磁铁块，所述凸起采用能够被磁铁吸引的材料制成。

8.根据权利要求1-6任一项所述的裁剪钳，其特征在于，所述底座靠近所述裁剪块的一侧为平面，所述底座通过转轴可转动的连接于所述第一作用部。

9.根据权利要求8所述的裁剪钳，其特征在于，所述第二作用部靠近所述底座的一侧为平面。

10.根据权利要求1-6任一项所述的裁剪钳，其特征在于，所述裁剪刃口呈圆形、1/4圆形、方形、正六边形、五角形中的至少一种。

说明书

技术领域

本实用新型涉及生活工具领域，具体而言，涉及一种裁剪钳。

背景技术

在模型制作教学中用到的ABS、或者制作皮革制品的时候经常要遇到圆角的情况，但是到目前为止所有的圆角都是找到一个相近的圆形或者圆规画出来再用剪刀或者美工刀进行裁剪。

这样做出来的圆角极不标准，也不规整，目前还没有其他专用的工具可选用。

发明人在研究中发现，现有的相关技术中至少存在以下缺点：

目前市面上并没有专用于ABS薄板、皮革等材料进行圆角的工具。现有的工具做出来的圆角极不标准，也不规整。

实用新型内容

本实用新型提供了一种裁剪钳，改善现有技术的不足，其能够很方便的进行圆角，完成裁剪。

本实用新型的实施例是这样实现的：

本实用新型的实施例提供了一种裁剪钳，其包括钳本体、底座和裁剪块，所述钳本体包括第一钳体和第二钳体，所述第一钳体包括相互连接的第一作用部、第一连接部和第一手柄部，所述第一连接部位于所述第一作用部与所述第一手柄部之间，所述第二钳体包括相互连接的第二作用部、第二连接部和第二手柄部，所述第二连接部位于所述第二作用部与所述第二手柄部之间，所述第一连接部与所述第二连接部铰接，所述底座与所述第一作用部连接，所述裁剪块与所述第二作用部连接，所述裁剪块设置有对应所述底座的裁剪刃口；

所述裁剪钳具有所述第一手柄部靠近所述第二手柄部且所述裁剪刃口靠近所述底座的第一状态，以及所述第一手柄部远离所述第二手柄部且所述裁剪刃口远离所述底座的第二状态。

具体的，该裁剪钳能够很方便的进行圆角，完成裁剪。

可选的，所述第一连接部相对于所述第一手柄部靠近所述第一作用部，所述第二连接部相对于所述第二手柄部靠近所述第二作用部。

可选的，所述第二作用部的一侧设置有凹槽，所述裁剪块设置有凸起，所述凸起卡设于所述凹槽内且使所述裁剪块与所述第二作用部相对固定。

可选的，所述凹槽为方形槽，所述凸起为方形凸起。

可选的，所述裁剪块与所述第二作用部通过磁性吸附作用连接。

可选的，所述凸起为磁铁块，所述第二作用部采用能够被磁铁吸引的材料制成。

可选的，所述第二作用部为磁铁块，所述凸起采用能够被磁铁吸引的材料制成。

可选的，所述底座靠近所述裁剪块的一侧为平面，所述底座通过转轴可转动的连接于所述第一作用部。

可选的，所述第二作用部靠近所述底座的一侧为平面。

可选的，所述裁剪刃口呈圆形、1/4圆形、方形、正六边形、五角形中的至少一种。

与现有的技术相比，本实用新型实施例的有益效果包括，例如：

该裁剪钳能够很方便的进行圆角，完成裁剪。

附图说明

为了更清楚地说明本实用新型实施例的技术方案，下面将对实施例中所需要使用的附图作简单地介绍，应当理解，以下附图仅示出了本实用新型的某些实施例，因此不应被看作是对范围的限定，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他相关的附图。

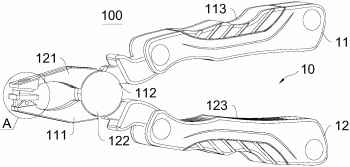

图1为本实用新型实施例提供的裁剪钳的结构示意图，此时第二作用部安装了裁剪块；

图2为图1中A处的局部放大图；

图3为本实用新型实施例提供的裁剪钳的结构示意图，此时第二作用部未安装裁剪块；

图4为图3中B处的局部放大图；

图5为本实用新型实施例提供的第一种裁剪块第一视角的结构示意图；

图6为本实用新型实施例提供的第一种裁剪块第二视角的结构示意图；

图7为本实用新型实施例提供的第二种裁剪块第一视角的结构示意图；

图8为本实用新型实施例提供的第二种裁剪块第二视角的结构示意图；

图9为本实用新型实施例提供的第三种裁剪块第一视角的结构示意图；

图10为本实用新型实施例提供的第三种裁剪块第二视角的结构示意图；

图11为本实用新型实施例提供的第四种裁剪块第一视角的结构示意图；

图12为本实用新型实施例提供的第四种裁剪块第二视角的结构示意图；

图13为本实用新型实施例提供的第五种裁剪块第一视角的结构示意图；

图14为本实用新型实施例提供的第五种裁剪块第二视角的结构示意图。

图标：100-裁剪钳；10-钳本体；11-第一钳体；111-第一作用部；112-第一连接部；113-第一手柄部；12-第二钳体；121-第二作用部；1211-凹槽；122-第二连接部；123-第二手柄部；20-底座；30-转轴；40-裁剪块；41-凸起；42-裁剪刃口。

具体实施方式

为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。通常在此处附图中描述和示出的本实用新型实施例的组件可以以各种不同的配置来布置和设计。

因此，以下对在附图中提供的本实用新型的实施例的详细描述并非旨在限制要求保护的本实用新型的范围，而是仅仅表示本实用新型的选定实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

应注意到：相似的标号和字母在下面的附图中表示类似项，因此，一旦某一项在一个附图中被定义，则在随后的附图中不需要对其进行进一步定义和解释。

在本实用新型的描述中，需要说明的是，术语“上”、“下”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，或者是该实用新型产品使用时惯常摆放的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

此外，术语“第一”、“第二”、“第三”等仅用于区分描述，而不能理解为指示或暗示相对重要性。

在本实用新型的描述中，还需要说明的是，除非另有明确的规定和限定，术语“设置”、“安装”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

请参考图1-图14，本实施例提供了一种裁剪钳100，其包括钳本体10、底座20和裁剪块40，钳本体10包括第一钳体11和第二钳体12，第一钳体11包括相互连接的第一作用部111、第一连接部112和第一手柄部113，第一连接部112位于第一作用部111与第一手柄部113之间，第二钳体12包括相互连接的第二作用部121、第二连接部122和第二手柄部123，第二连接部122位于第二作用部121与第二手柄部123之间，第一连接部112与第二连接部122铰接，底座20与第一作用部111连接，裁剪块40与第二作用部121连接，裁剪块40设置有对应底座20的裁剪刃口42；

裁剪钳100具有第一手柄部113靠近第二手柄部123且裁剪刃口42靠近底座20的第一状态，以及第一手柄部113远离第二手柄部123且裁剪刃口42远离底座20的第二状态。

结合图1-图4，图1中的裁剪钳100安装了裁剪块40，图3中的裁剪钳100未安装裁剪块40。

这里需要说明的是，第一手柄和第二手柄均设置有防滑纹，以便使用者握持。第一手柄部113与第二手柄部123之间还可以连接弹簧等复位件，从而起到复位的作用。

底座20与第一作用部111的连接，可以理解为固定连接、可拆卸的连接、焊接、一体成型等，只要在使用时，能够实现稳定裁剪即可。

同理，裁剪块40与第二作用部121的连接，可以理解为固定连接、可拆卸的连接、焊接、一体成型等，只要在使用时，能够实现稳定裁剪即可。

当裁剪刃口42呈圆形时，需要裁剪时，将待裁剪的ABS薄板或者皮革等需要圆角的地方放入到底座20上，并且用手捏紧第一手柄部113和第二手柄部123，第一作用部111靠近第二作用部121，同时裁剪刃口42挤压在该薄板或皮革上即可完成对材料的圆角。

具体的，该裁剪钳100能够很方便的进行圆角，完成裁剪。

本实施例中，第一连接部112相对于第一手柄部113靠近第一作用部111，第二连接部122相对于第二手柄部123靠近第二作用部121。

通过这种设置，根据杠杆原理，这样裁剪钳100在使用时，可以更加省力。

结合图4，本实施例中，第二作用部121的一侧设置有凹槽1211，裁剪块40设置有凸起41，凸起41卡设于凹槽1211内且使裁剪块40与第二作用部121相对固定。

通过卡设，可以实现可拆卸的连接，一般的，可以采用过盈配合，从而实现紧密连接，或者安装后，在两者的间隙处填充物质，从而实现卡紧作用。

或者，该凹槽1211为螺纹孔，凸起41具有外螺纹，两者螺纹配合等。

本实施例中，凹槽1211为方形槽，凸起41为方形凸起。

可以理解的，通过方形的设置，避免裁剪块40自转，从而实现裁剪块40与第二作用部121的相对位置固定。其他实施例中，形状可以不仅限于方形，其还可以为椭圆形、三角形、五边形、六边形或者异形等。

本实施例中，裁剪块40与第二作用部121通过磁性吸附作用连接。

可以理解的，第一种方式下：裁剪块40内置有磁铁块，或者裁剪块40的部分或全部结构具有磁性；第二作用部121内置有磁铁块，或者第二作用部121的部分或全部具有磁性，从而可以实现两者的磁性吸附连接。

第二种方式下：裁剪块40内置有磁铁块，或者裁剪块40的部分或全部结构具有磁性；第二作用部121内置有铁块或者其他能够被磁铁吸引的材料制成的块结构，或者第二作用部121的部分或全部均采用能够被磁铁吸引的材料制成，从而可以实现两者的磁性吸附连接。

第三种方式下：裁剪块40内置有铁块或者其他能够被磁铁吸引的材料制成的块结构，或者裁剪块40的部分或全部结构均采用能够被磁铁吸引的材料制成；第二作用部121内置有磁铁块，或者第二作用部121的部分或全部具有磁性，从而可以实现两者的磁性吸附连接。

为了便于制造或安装等，本实施例提供了两种实施方式：

第一种实施方式下，凸起41为磁铁块，第二作用部121采用能够被磁铁吸引的材料制成。

第二种实施方式下，第二作用部121为磁铁块，凸起41采用能够被磁铁吸引的材料制成。

通过上述的方式，可以方便裁剪块40的更换，安装时，将凸起41对准凹槽1211，便可实现安装，磁铁的存在，可以防止掉落。需要拆卸时，拔出裁剪块40即可实现更换。

结合图2和图4，本实施例中，底座20靠近裁剪块40的一侧为平面，底座20通过转轴30可转动的连接于第一作用部111。

底座20的一侧为平面，从而可以更好的抵住待裁剪的材料，底座20通过转轴30实现与第一作用部111的转动连接，从而使得当裁剪块40靠近底座20时，裁剪刃口42始终能够与底座20形成较好的接触面，以保证切料的深度一致。这种方式也可以理解为底座20随裁剪块40的下压进行角度的微调。

应该理解的，底座20和转轴30可以是两个结构，也可以是一个结构，本实施例中，第一作用部111开设有转孔，转轴30可转动的设置于转孔内，而底座20套设转轴30，从而实现底座20与第一作用部111的转动连接。

同理，也可以设置弹簧，使得在裁剪块40下压时，底座20转动一定的角度，裁剪块40远离后，底座20复位。

本实施例中，第二作用部121靠近底座20的一侧为平面。

不使用时，可以将第二作用部121抵靠在底座20上，两个平面贴合，可以有效避免外部杂物进入。

本实施例中，裁剪刃口42呈圆形、1/4圆形、方形、正六边形、五角形中的至少一种。

具体的，结合图5和图6，本实施例提供的第一种裁剪块40的裁剪刃口42呈圆形。

具体的，结合图7和图8，本实施例提供的第二种裁剪块40的裁剪刃口42呈1/4圆形。

具体的，结合图9和图10，本实施例提供的第三种裁剪块40的裁剪刃口42呈方形。

具体的，结合图11和图12，本实施例提供的第四种裁剪块40的裁剪刃口42呈正六边形。

具体的，结合图13和图14，本实施例提供的第五种裁剪块40的裁剪刃口42呈五角形。

当然了，其形状不限定，还可以为半圆形、椭圆形、特殊角、常用花型等。

根据本实用新型实施例提供的一种裁剪钳100，裁剪钳100的工作原理是：

使用时，将裁剪块40的凸起41卡入凹槽1211内，实现裁剪块40与第二作用部121的相对固定，将待裁剪的物料放在底座20上，用手握紧第一手柄部113和第二手柄部123，使得第一作用部111靠近第二作用部121，此时裁剪刃口42挤压在物料上，实现裁剪作业。

综上所述，本实用新型提供了一种裁剪钳100，该裁剪钳100能够很方便的进行圆角，完成裁剪。

需要说明的是，在不冲突的情况下，本实用新型的实施例中的特征可以相互结合。

以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，对于本领域的技术人员来说，本实用新型可以有各种更改和变化。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
